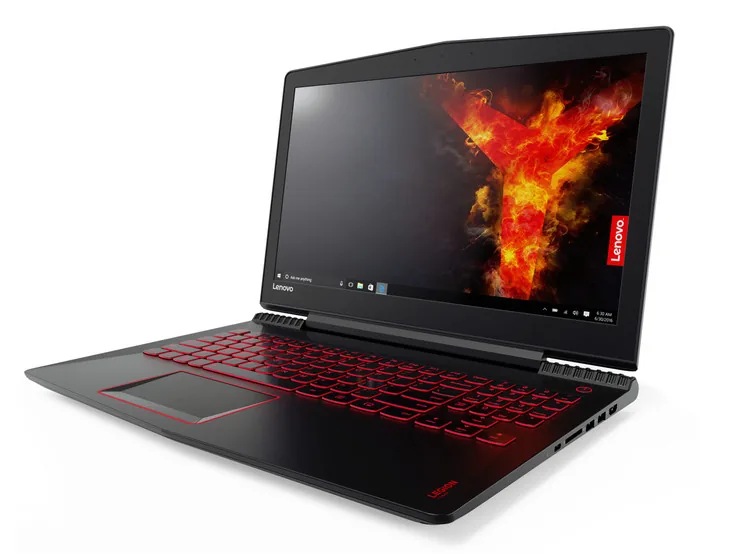

Case study: uratowanie danych z zalanego laptopa Lenovo Legion

Wydajne laptopy gamingowe z serii Lenovo Legion charakteryzują się bardzo gęstym upakowaniem podzespołów na płycie głównej oraz zaawansowanymi układami chłodzenia. Taka konstrukcja zapewnia wysoką moc obliczeniową, lecz w przypadku kontaktu z cieczą stwarza szczególne zagrożenia dla integralności danych oraz sprawności obwodów elektronicznych. Zalanie laptopa płynem przewodzącym prąd lub zawierającym cukry i kwasy organiczne natychmiast inicjuje procesy destrukcyjne. Poniższe studium przypadku przedstawia szczegółowy przebieg diagnostyki, zabezpieczenia oraz odzyskania danych z nośnika SSD NVMe po rozległym zalaniu komputera Lenovo Legion, w którym nastąpiło gwałtowne odcięcie zasilania i uszkodzenie krytycznych linii zasilających.

Zgłoszenie problemu i objawy zalania w laptopie Lenovo Legion

Do usterki doszło w trakcie intensywnej pracy obliczeniowej, gdy na klawiaturę laptopa Lenovo Legion wylana została słodka herbata. Zgłoszenie telefoniczne opisywało sytuację jako nagłe wyłączenie się ekranu, któremu towarzyszył cichy trzask wewnątrz obudowy oraz wyczuwalna woń spalenizny. Urządzenie przestało reagować na włącznik, a kontrolka ładowania przy gnieździe zasilania nie świeciła się po podłączeniu zasilacza. Głównym celem operacyjnym było odzyskanie zawartości pamięci masowej, na której znajdowały się niezarchiwizowane bazy danych oraz projekty graficzne o kluczowym znaczeniu.

Objawy kontaktu z cieczą w laptopach gamingowych tej marki wynikają bezpośrednio z architektury zasilania. Płyta główna wykorzystuje wielofazowe przetwornice napięcia dostarczające prąd o wysokim natężeniu do procesora oraz dedykowanego układu graficznego. Gdy ciecz przeniknie przez konstrukcję klawiatury, dochodzi do natychmiastowego zamknięcia niepożądanych obwodów elektrycznych. W takich okolicznościach występują następujące zjawiska fizyczne i chemiczne, uszkadzające strukturę nośnika i płyty głównej:

• Zwarcie w linii głównego zasilania (szyna B+ o napięciu około 20V) — ciecz doprowadza do przebicia tranzystorów MOSFET (półprzewodnikowych tranzystorów polowych sterujących przepływem prądu), co może skutkować przedostaniem się wysokiego napięcia na linie niskonapięciowe zasilające procesor, pamięć RAM lub magistralę nośnika danych.
• Korozja elektrochemiczna — gwałtowny proces niszczenia ścieżek miedzianych oraz połączeń lutowanych pod wpływem różnicy potencjałów elektrycznych w obecności elektrolitu, jakim jest rozlany płyn.
• Zalanie złącza M.2 PCIe NVMe — ciecz uwięziona pod radiatorem dysku SSD wywołuje zwarcie na pinach zasilania 3,3V oraz liniach sygnałowych szybkiej magistrali danych, co bezpośrednio zagraża kontrolerowi pamięci flash.
• Uszkodzenie mikrokontrolera KBC (układu zarządzania zasilaniem i klawiaturą) — korozja kulek lutowniczych pod układem scalonym blokuje realizację procedury startowej platformy.

Warianty uszkodzeń cieczowych w laptopach Lenovo

Skutki zalania zależą od rodzaju rozlanego płynu, stanu zasilania urządzenia w momencie incydentu oraz konfiguracji wewnętrznej danego modelu. Wyróżnia się kilka głównych wariantów tej usterki:

Zalanie czystą wodą przy wyłączonym zasilaniu. Woda destylowana lub zdemineralizowana wykazuje niską przewodność, jednak woda kranowa zawiera związki mineralne przyspieszające utlenianie miedzi. Jeśli bateria została odłączona przed włączeniem urządzenia, ryzyko trwałych uszkodzeń półprzewodników jest ograniczone, a problem sprowadza się do usunięcia osadów i zabezpieczenia punktów lutowniczych.

Zalanie słodkim napojem, sokiem lub kawą podczas pracy pod obciążeniem. Jest to najgroźniejszy wariant. Ciecze zawierające cukry i kwasy tworzą silnie przewodzący osad, który po odparowaniu wody tworzy lepką warstwę korozyjną. Pod wpływem wysokiej temperatury generowanej przez podzespoły Lenovo Legion proces trawienia miedzi i degradacji elementów pasywnych postępuje w ciągu kilkunastu minut od zdarzenia.

Penetracja cieczy przez system chłodzenia Coldfront. W modelach Lenovo Legion wentylatory zasysają powietrze przez otwory w dolnej pokrywie oraz szczeliny klawiatury. Jeśli płyn dostanie się w strugę powietrza pracujących wentylatorów, zostaje rozpylony w formie mikrokropel po całej powierzchni płyty głównej, wnikając pod układy scalone BGA (układy montowane na siatce kulek cynowych bez tradycyjnych nóżek) oraz pod osłony termiczne dysków SSD.

Zalanie z bezpośrednim przebiciem kontrolera SSD. Gdy ciecz wywoła zwarcie na przetwornicy zasilającej złącze M.2, napięcie wejściowe może trafić bezpośrednio do kontrolera pamięci NAND Flash (układu scalonego zarządzającego odczytem, zapisem i równoważeniem zużycia komórek pamięci). W takim scenariuszu nośnik przestaje zgłaszać się w magistrali PCIe i wymaga zaawansowanej interwencji elektronicznej na poziomie samego dysku.

Procedura diagnostyki i ratowania danych z nośnika

Odzyskiwanie danych z zalanego komputera wymaga ścisłego przestrzegania procedur bezpieczeństwa elektrostatycznego ESD (ochrony przed wyładowaniami elektrostatycznymi mogącymi uszkodzić wrażliwe struktury krzemowe) oraz chemicznego oczyszczenia nośników przed jakąkolwiek próbą ich zasilenia.

W opisywanym przypadku proces przebiegał według następujących etapów:

1. Izolacja zasilania i demontaż nośnika. W pierwszej kolejności odłączono wewnętrzny pakiet akumulatorów litowo-polimerowych, aby wyeliminować prądy błądzące. Następnie zdemontowano aluminiowy radiator dysku M.2 2280 NVMe oraz sam nośnik pamięci. Inspekcja optyczna pod mikroskopem stereoskopowym (urządzeniem optycznym o dużym powiększeniu do precyzyjnej weryfikacji połączeń mikrolutowniczych) wykazała obecność skrystalizowanego osadu na pinach złącza krawędziowego oraz korozję kondensatorów filtrujących MLCC (wielowarstwowych kondensatorów ceramicznych montowanych powierzchniowo).

2. Chemiczne czyszczenie nośnika. Dysk SSD poddano kąpieli w myjce ultradźwiękowej (urządzeniu wykorzystującym fale kawitacyjne w kąpieli ze specjalistycznym alkoholem izopropylowym o wysokiej czystości do usuwania zanieczyszczeń spod układów scalonych). Proces ten pozwolił na całkowite wypłukanie resztek lepkiego płynu spomiędzy wyprowadzeń kontrolera i kości pamięci Flash.

3. Pomiary rezystancji i naprawa obwodów wejściowych dysku. Po dokładnym wysuszeniu nośnika wykonano pomiary rezystancji linii zasilania 3,3V względem masy za pomocą mikrowoltomierza cyfrowego. Wykryto zwarcie w sekcji filtrującej, spowodowane przebiciem jednego z ceramicznych kondensatorów SMD. Uszkodzony element został wylutowany za pomocą stacji lutowniczej na gorące powietrze (hot-air) i zastąpiony nowym komponentem o identycznych parametrach pojemnościowych i napięciowych.

4. Utworzenie kopii posektorowej (obrazu binarnego). Sprawny elektronicznie nośnik podłączono do laboratoryjnego kontrolera sprzętowego z aktywną blokadą zapisu (hardware write-blocker — urządzeniem uniemożliwiającym modyfikację danych na źródłowym nośniku). Następnie wykonano kopię posektorową 1:1 na sprawny dysk docelowy. Tworzenie obrazu binarnego eliminuje ryzyko utraty danych w przypadku, gdyby osłabione korozją komórki pamięci uległy nagłej awarii podczas odczytu logicznego.

5. Ekstrakcja logiczna i weryfikacja sum kontrolnych. Z utworzonego obrazu binarnego wyodrębniono strukturę partycji GPT oraz system plików NTFS. Odzyskano całość projektów graficznych oraz dokumentów, a ich poprawność potwierdzono weryfikacją sum kontrolnych SHA-256 (matematycznych sygnatur plików gwarantujących brak przekłamań danych).

Po zabezpieczeniu danych przeprowadzono weryfikację płyty głównej laptopa Lenovo Legion. Doświadczenie serwisu obejmujące ponad 20 lat pracy z zaawansowaną elektroniką oraz ponad 10 000 urządzeń poddanych naprawom wskazuje, że większość usterek udaje się usunąć przy odpowiednio szybkiej interwencji. Płytę główną oczyszczono chemicznie, zregenerowano zniszczone metalizacje przelotek i wymieniono uszkodzone tranzystory w sekcji zasilania. W procesie naprawy wykorzystano wyłącznie nowe, nigdy używane/z odzysku komponenty elektroniczne, co umożliwiło przywrócenie pełnej funkcjonalności laptopa z gwarancją do 12 miesięcy na wykonane prace. W trakcie realizacji procedury dostępny był bezpłatnie laptop zastępczy na czas naprawy laptopa, bez dodatkowych warunków, co zapewniło ciągłość pracy, a transport sprzętu ułatwił bezpłatny dojazd.

Błędy popełniane po zalaniu laptopa gamingowego

Niewłaściwa reakcja bezpośrednio po kontakcie laptopa z płynem często zamienia drobną usterkę w nieodwracalne zniszczenie struktury nośnika danych i laminatu płyty głównej. Do najczęstszych błędów należą:

• Próby włączania urządzenia w celu sprawdzenia, czy działa. Podanie napięcia na mokre podzespoły wywołuje natychmiastowe łuki elektryczne i elektrokorozję, co niszczy układy scalone w ułamku sekundy.
• Suszenie suszarką do włosów lub na grzejniku. Strumień gorącego powietrza powoduje odkształcenie plastikowych elementów klawiatury, a przede wszystkim wpycha ciecz głębiej pod radiatory, komorę parową (vapor chamber — płaski miedziany wymiennik ciepła wykorzystujący przemianę fazową cieczy do chłodzenia) oraz układy BGA. Suszenie powierzchniowe odparowuje wodę, lecz pozostawia stężony, agresywny osad chemiczny.
• Zasypywanie laptopa ryżem lub syntetycznymi pochłaniaczami wilgoci. Ryż nie posiada zdolności wyciągania wilgoci z zamkniętych przestrzeni pod układami scalonymi. Zamiast tego pył skrobiowy wnika w łożyska wentylatorów i łączy się z rozlanym płynem, tworząc trudną do usunięcia masę przyspieszającą korozję.
• Podłączanie zasilacza sieciowego. Zasilacze do laptopów Lenovo Legion dostarczają moc rzędu 170W, 230W lub 300W. Podłączenie tak potężnego źródła prądu do zalanego komputera powoduje wypalenie dziur w wielowarstwowym laminacie płyty głównej i całkowitą destrukcję ścieżek zasilających.
• Stosowanie domowych środków chemicznych. Używanie spirytusu salicylowego, perfum czy rozpuszczalników nitro niszczy maskę lutowniczą (soldermaskę — ochronną warstwę lakieru na płycie drukowanej) oraz rozpuszcza powłoki uszczelniające podzespoły.

Działania zalecane bezpośrednio po zalaniu sprzętu

W przypadku zalania laptopa kluczowe znaczenie ma minimalizacja czasu, w jakim prąd elektryczny przepływa przez wilgotne obwody. Należy wdrożyć następujące procedury zabezpieczające:

Natychmiast odłączyć wtyk zasilacza sieciowego od gniazda laptopa. Jeśli komputer pozostaje włączony, należy wymusić jego natychmiastowe wyłączenie poprzez przytrzymanie przycisku zasilania przez około 10-15 sekund (tzw. twardy reset), nie czekając na standardowe zamykanie systemu operacyjnego.

Odłączyć wszelkie zewnętrzne urządzenia peryferyjne: nośniki USB, myszy, słuchawki, kable sieciowe oraz monitory zewnętrzne, aby wyeliminować potencjalne źródła dodatkowego zasilania magistrali.

Ułożyć laptop w pozycji odwróconej na chłonnym materiale (ręczniku bawełnianym lub papierowym), rozchylając ekran pod kątem ostrym na kształt odwróconej litery V. Taka pozycja sprawia, że siła grawitacji odprowadza ciecz z dala od płyty głównej w stronę klawiatury.

Nie podejmować prób demontażu obudowy bez profesjonalnych narzędzi antystatycznych i separatorów z tworzywa. Nieprawidłowe otwieranie pokrywy dolnej w modelach Lenovo Legion może doprowadzić do wyłamania plastikowych zatrzasków, uszkodzenia taśm sygnałowych baterii lub przypadkowego zwarcia śrubokrętem elementów sekcji zasilania.

Rozróżnienie zalania od innych usterek sprzętowych

Brak reakcji na włącznik lub nagłe wyłączenie laptopa Lenovo Legion nie zawsze oznacza skutki kontaktu z cieczą. Istnieją awarie o zbliżonych objawach pierwotnych, które wymagają odmiennej ścieżki diagnostycznej:

Uszkodzenie wsadu BIOS/UEFI. Błąd oprogramowania układowego (np. po nieudanej aktualizacji automatycznej) objawia się brakiem obrazu, świeceniem podświetlenia klawiatury i pracą wentylatorów na maksymalnych obrotach. Na płycie głównej nie występują wówczas żadne fizyczne ślady korozji ani zwarcia na głównych szynach zasilania, a naprawa polega na programowaniu kości SPI Flash w zewnętrznym programatorze.

Awaria dedykowanego układu graficznego GPU na skutek przegrzania. Długotrwała praca w wysokich temperaturach bez regularnej konserwacji układu chłodzenia prowadzi do degradacji struktury krzemowej procesora graficznego. Objawia się to artefaktami (zniekształceniami obrazu) lub wyłączaniem laptopa pod obciążeniem 3D, lecz linie zasilania dysku SSD M.2 oraz dane użytkownika pozostają całkowicie nienaruszone.

Mechaniczne uszkodzenie gniazda zasilania Slim Tip lub USB-C Power Delivery. Wyłamanie pinu centralnego (pin identyfikacyjny ID) w gnieździe zasilania uniemożliwia prawidłową detekcję mocy zasilacza przez kontroler KBC. Laptop wyłącza się po rozładowaniu baterii i nie podejmuje ładowania, mimo że cała płyta główna oraz dyski są wolne od korozji i zwarć.

Przebicie linii zasilania w wyniku wady fabrycznej kondensatora. Zdarzają się sytuacje, w których kondensator filtrujący w sekcji przetwornicy ulega samoistnemu zwarciu bez udziału wilgoci. Weryfikacja pod mikroskopem pozwala jednoznacznie odróżnić punktowe pęknięcie termiczne ceramiki od rozległych śladów utleniania miedzi i zacieków typowych dla zalania.

Najczęściej zadawane pytania

Czy zalanie laptopa słodkim napojem oznacza trwałą utratę plików z dysku SSD?

W większości przypadków dane pozostają nienaruszone wewnątrz struktur krzemowych kości NAND Flash. Uszkodzeniu ulegają zazwyczaj zewnętrzne elementy zasilające dysku, filtry ceramiczne lub ścieżki sygnałowe złącza M.2. Prawidłowo przeprowadzona dekontaminacja chemiczna, naprawa obwodów wejściowych oraz wykonanie kopii posektorowej pozwalają na pełne odzyskanie struktury plików.

Dlaczego po zalaniu laptop działał poprawnie przez pewien czas, a zgasł dopiero później?

Zjawisko to wynika z dynamiki procesu korozji elektrochemicznej. Dopóki płyn nie dotarł do newralgicznych ścieżek wysokoprądowych lub warstwa tlenków nie przerwała ciągłości obwodu, laptop mógł kontynuować pracę. Przepływ prądu w wilgotnym środowisku stopniowo wytrawia miedź i prowadzi do powstawania przewodzących dendrytów cynowych, co po kilku minutach lub godzinach skutkuje nagłym zwarciem krytycznych szyn zasilających.

Czy do odzyskania danych konieczna jest pełna naprawa płyty głównej laptopa?

Nie. Procedura ratowania danych koncentruje się bezpośrednio na nośniku pamięci masowej (dysku SSD M.2). Dysk jest demontowany, oczyszczany i diagnozowany niezależnie od stanu technicznego płyty głównej komputera. Decyzja o ewentualnej naprawie lub wymianie elementów samej płyty głównej podejmowana jest jako odrębny etap po zabezpieczeniu informacji.

Jakie znaczenie ma wykonanie obrazu binarnego przed odczytem plików?

Obraz binarny (kopia posektorowa) to dokładne odzwierciedlenie każdego sektora nośnika źródłowego wykonane przy jednokrotnym, kontrolowanym odczycie z zabezpieczeniem przed zapisem. Dysk poddany działaniu cieczy może w każdej chwili ulec wtórnej awarii podczas standardowej pracy systemu operacyjnego. Praca na kopii binarnej gwarantuje pełne bezpieczeństwo danych i pozwala na wielokrotne próby rekonstrukcji uszkodzonych struktur logicznych.
