Nagła awaria komputera przenośnego paraliżuje pracę, uniemożliwia realizację bieżących zadań i stawia pod znakiem zapytania bezpieczeństwo zgromadzonych danych. W przypadku urządzeń marki Lenovo — od biznesowych modeli ThinkPad, przez wszechstronne IdeaPad i ThinkBook, konwertowalne Yoga, po zaawansowane gamingowe laptopy Legion oraz mobilne Chromebooki — precyzyjna identyfikacja źródła problemu jest kluczowym etapem całego procesu serwisowego. Tradycyjne metody diagnostyczne bywają czasochłonne, co w sytuacjach awaryjnych stanowi znaczne utrudnienie. Wdrożona nowa procedura ekspresowej diagnostyki pozwala na usystematyzowaną, wieloetapową weryfikację obwodów elektronicznych, oprogramowania układowego oraz podzespołów mechanicznych w zoptymalizowanym czasie, bez utraty rzetelności pomiarowej.
Typowe symptomy usterek zgłaszane w laptopach Lenovo
Kiedy laptop przestaje działać prawidłowo, użytkownicy najczęściej opisują usterkę poprzez jej najbardziej widoczne przejawy zewnętrzne. Do typowych zgłoszeń należą sytuacje, w których urządzenie nie reaguje na wciśnięcie włącznika, dioda sygnalizacyjna gniazda zasilania miga w nietypowy sposób, a wentylator układu chłodzenia startuje na maksymalnych obrotach przy całkowicie czarnym ekranie. Innym częstym objawem jest samoczynne wyłączanie się komputera po kilku sekundach od uruchomienia lub niespodziewane restarty podczas pracy pod obciążeniem, na przykład w trakcie renderowania grafiki na laptopach Legion czy wideokonferencji na modelach ThinkBook.
Zdarzają się również usterki o charakterze selektywnym — laptop uruchamia się poprawnie, lecz nie wykrywa zasilacza USB-C (standardu przesyłania zasilania o wysokiej mocy przez złącze USB typu C), nie ładuje baterii powyżej określonego poziomu, nie reaguje na dotyk matrycy w modelach Yoga lub generuje sekwencje dźwiękowe informujące o błędzie procedury startowej. Choć objawy mogą wydawać się tożsame w różnych egzemplarzach, ich źródło w architekturze płyty głównej bywa diametralnie odmienne.
Możliwe przyczyny awarii w architekturze urządzeń Lenovo
Konstrukcja nowoczesnych płyt głównych Lenovo integruje większość kluczowych podzespołów w ramach pojedynczego laminatu PCB (wielowarstwowej płytki z obwodami drukowanymi). Awaria jednego drobnego elementu biernego może zablokować uruchomienie całej jednostki. Główne przyczyny uszkodzeń obejmują następujące obszary:
- Zwarcia w głównej linii zasilania (linia B+ / VREG3 / VREG5): Uszkodzenie tranzystorów MOSFET (kluczy półprzewodnikowych sterujących przepływem prądu) lub kondensatorów ceramicznych SMD (miniaturowych elementów filtrujących napięcie montowanych powierzchniowo) powoduje zadziałanie układu zabezpieczenia przeciwzwarciowego i całkowite odcięcie zasilania.
- Awarie kontrolera zasilania USB-C PD (Power Delivery): Układy scalone odpowiedzialne za negocjację właściwego napięcia (np. 5V, 9V, 15V lub 20V) ze źródłem prądu ulegają uszkodzeniu w wyniku przepięć w sieci elektroenergetycznej lub stosowania niekompatybilnych przewodów.
- Uszkodzenie mikrokontrolera KBC/EC (Embedded Controller): Jest to jednoukładowy procesor zarządzający sekwencją startową płyty, pracą przetwornic, klawiaturą oraz kontrolą termiczną. Jego awaria uniemożliwia wygenerowanie sygnałów zezwalających na start poszczególnych linii zasilających.
- Degradacja wsadu pamięci UEFI/BIOS (oprogramowania układowego): Błędy w pamięci SPI Flash (nieulotnej pamięci scalonej przechowującej kod startowy), wywołane nieudaną aktualizacją oprogramowania układowego lub uszkodzeniem logicznym komórek pamięci, blokują przejście procedury POST (początkowego testu sprawności podzespołów).
- Przeciążenia wielofazowych sekcji zasilania VRM (Voltage Regulator Module): W wydajnych laptopach z serii Legion wysokie obciążenia prądowe procesora i układu graficznego mogą prowadzić do termicznego uszkodzenia zintegrowanych stopni mocy DrMOS (układów łączących sterownik i tranzystory mocy w jednej obudowie).
- Uszkodzenia mechaniczne taśm sygnałowych eDP (Embedded DisplayPort): W konstrukcjach konwertowalnych, takich jak linia Yoga, ciągłe zginanie zawiasów może prowadzić do przerwania mikroskopijnych ścieżek przesyłających cyfrowy sygnał obrazu lub zasilanie podświetlenia matrycy.
Warianty problemów diagnostycznych w poszczególnych seriach
Specyfika konstrukcyjna poszczególnych linii produktowych Lenovo wymusza zróżnicowane podejście podczas procesu weryfikacji usterek:
W serii ThinkPad zaimplementowano zaawansowane procedury autodiagnostyki sprzętowej, w tym generowanie kodów błędów w postaci sygnałów dźwiękowych SmartGuard. Diagnostyka w tych modelach koncentruje się na układach zabezpieczeń kryptograficznych TPM (Trusted Platform Module — układzie scalonym odpowiedzialnym za operacje szyfrowania i integralność platformy), zintegrowanych kontrolerach Thunderbolt oraz obwodach zasilania procesora wykonanego w technologii SoC (System on a Chip — układu scalonego integrującego rdzenie procesora, mostek południowy i kontroler pamięci w jednej strukturze krzemowej).
W urządzeniach IdeaPad oraz ThinkBook częstym wyzwaniem są zintegrowane układy pamięci operacyjnej LPDDR (pamięci RAM wlutowanej bezpośrednio na płytę główną). Weryfikacja sprawności takich modułów wymaga analizy sygnałów taktujących oraz napięć odniesienia VTT, aby odróżnić uszkodzenie pojedynczej kości pamięci od awarii kontrolera pamięci wbudowanego w procesor.

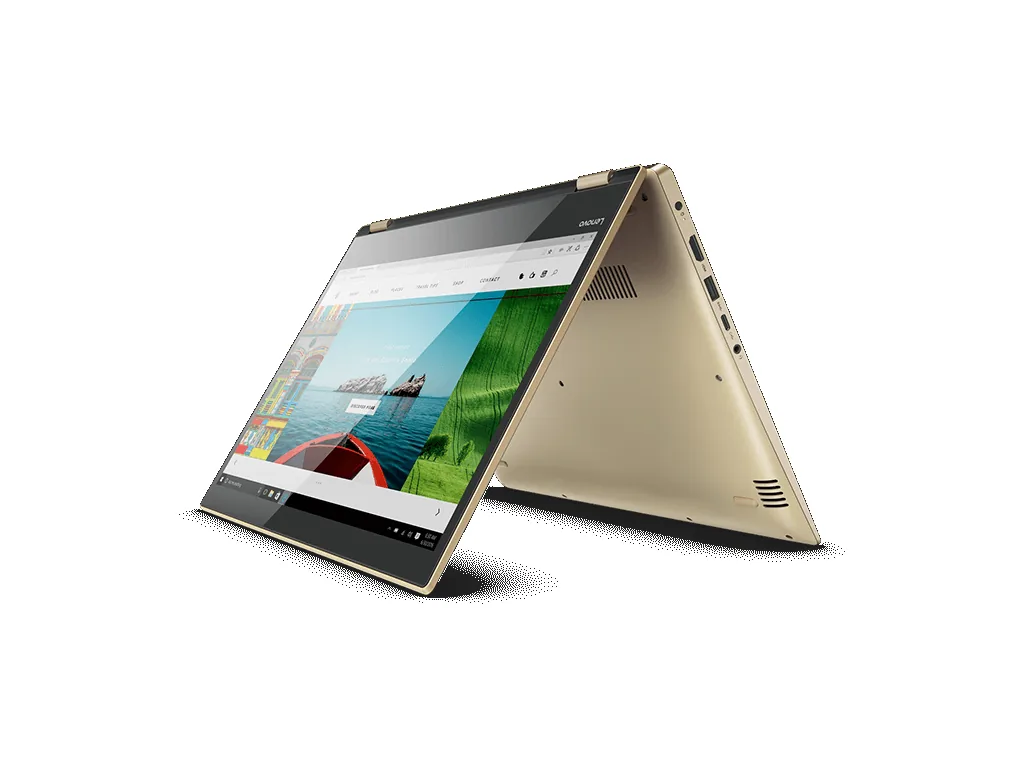

Seria Yoga charakteryzuje się obecnością dodatkowych czujników, takich jak sensory Halla (magnetyczne czujniki wykrywające stan otwarcia klapy i pozycję obrotu ekranu o 360 stopni). Uszkodzenie czujnika kąta obrotu może powodować trwałe wygaszenie ekranu lub dezaktywację klawiatury fizycznej, co imituje awarię płyty głównej.
W modelach Legion diagnostyka skupia się wokół układów chłodzenia z komorą parową (Vapor Chamber — hermetycznym elementem miedzianym z cieczą chłodzącą, odprowadzającym ciepło ze struktur BGA) oraz pomiaru prądów pobieranych przez dedykowany procesor graficzny GPU. Wzrost prądu spoczynkowego na liniach zasilania pamięci VRAM (pamięci operacyjnej karty graficznej) pozwala szybko zidentyfikować degradację połączeń lutowanych BGA (Ball Grid Array — obudowy z wyprowadzeniami w postaci kulek ze spoiwa lutowniczego pod układem).
W przypadku laptopów Chromebook diagnoza weryfikuje głównie stan kontrolera ładowania po głębokim rozładowaniu baterii litowo-jonowej oraz integralność pamięci masowej eMMC lub UFS (pamięci flash wlutowanej w płytę), której awaria uniemożliwia uruchomienie systemu operacyjnego.
Struktura i przebieg nowej procedury ekspresowej diagnostyki
Nowa procedura ekspresowej diagnostyki stanowi ustrukturyzowany proces, w którym eliminowane są przypadkowe hipotezy na rzecz precyzyjnych pomiarów fizycznych. Procedura składa się z pięciu głównych etapów:
1. Wstępna inspekcja mikroskopowa i badanie organoleptyczne. Płyta główna po wyjęciu z obudowy trafia pod stereoskopowy mikroskop inspekcyjny (przyrząd optyczny o dużym powiększeniu i dużej głębi ostrości). Ocenie podlega stan laminatu, złączy elastycznych FPC, obecność mikrokorozji powstałej na skutek kontaktu z cieczą oraz ewentualne pęknięcia spoiw lutowniczych wokół ciężkich elementów indukcyjnych.
2. Statyczna analiza rezystancji względem masy. Przy odłączonych wszystkich źródłach zasilania technik wykonuje pomiary rezystancji na wszystkich głównych cewkach przetwornic impulsowych (elementach indukcyjnych obniżających napięcie do wartości roboczych). Pozwala to w ciągu kilku minut zidentyfikować obwód, w którym występuje stan zwarcia, bez ryzyka pogłębienia uszkodzeń przez podanie prądu.
3. Dynamiczna próba zasilania z wykorzystaniem zasilacza laboratoryjnego i termowizji. Urządzenie podłączane jest do programowalnego zasilacza laboratoryjnego (precyzyjnego źródła prądu stałego z dokładnym pomiarem natężenia prądu z rozdzielczością do dziesiątych części miliampera). Pobór prądu w stanie czuwania (Standby) mówi o stanie kontrolerów przetwornic LDO (liniowych stabilizatorów o niskim spadku napięcia). W przypadku wykrycia nieprawidłowego poboru prądu włącza się kamera termowizyjna (urządzenie rejestrujące promieniowanie w paśmie podczerwieni), która natychmiast wskazuje nagrzewający się uszkodzony element SMD o wielkości ułamka milimetra.
4. Pomiar oscyloskopowy sekwencji startowej (Power Sequence). Za pomocą cyfrowego oscyloskopu wielokanałowego (przyrządu rejestrującego przebiegi zmian napięcia w funkcji czasu) weryfikowane są kluczowe sygnały logiczne: sygnał zegarowy generatora kwarcowego, sygnały resetu logicznego, komunikacja na magistralach I2C oraz SMBus (dwuprzewodowych magistralach szeregowych służących do komunikacji między układami scalonymi) oraz sekwencja uruchamiania poszczególnych napięć zasilających rdzeń procesora.
5. Weryfikacja integralności oprogramowania układowego. Kość pamięci SPI Flash jest odczytywana za pomocą dedykowanego programatora sprzętowego. Sprawdzana jest spójność sum kontrolnych, weryfikowana poprawność deskryptora pamięci oraz stan regionu ME (Management Engine — autonomicznego podsystemu zaszytego w strukturze procesora). W razie potrzeby wgrywany jest czysty wsad fabryczny z zachowaniem unikalnych danych konfiguracyjnych płyty DPK (Digital Product Key — klucza licencyjnego systemu) oraz numeru seryjnego urządzenia.
Doświadczenie gromadzone przez ponad 20 lat pracy z elektroniką mobilną oraz baza wiedzy obejmująca ponad 10 000 urządzeń pozwalają na bezbłędne przypisanie wyników pomiarów do konkretnych usterek. Po zakończeniu procedury sporządzany jest precyzyjny raport techniczny. Do wszystkich prac naprawczych wykorzystywane są wyłącznie nowe podzespoły, co gwarantuje stabilność pracy urządzenia. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Na czas trwania naprawy laptopa dostępny jest bezpłatnie laptop zastępczy, a obsługa zgłoszenia obejmuje również bezpłatny dojazd.
Błędy popełniane podczas prób samodzielnej diagnozy
Próby zdiagnozowania usterki na własną rękę, bez specjalistycznego zaplecza pomiarowego, często prowadzą do trwałego i nieodwracalnego zniszczenia sprzętu. Do najpoważniejszych błędów należą:
- Termiczne wygrzewanie płyty głównej (tzw. pieczenie płyty lub użycie opalarki): Domowe próby podgrzewania mostków lub procesora suszarkami i palnikami prowadzą do delaminacji laminatu (rozwarstwienia wielowarstwowej płytki drukowanej) oraz powstania setek zwarć pod układami BGA, co bezpowrotnie niszczy płytę główną.
- Przypadkowe zwarcia sondami pomiarowymi: Wykonywanie pomiarów napięć zwykłym multimetrem przy włączonym zasilaniu na gęsto upakowanych elementach SMD często kończy się ześlizgnięciem końcówki sondy i zwarciem linii wysokiego napięcia (19-20V) z liniami sygnałowymi procesora (zasilanymi napięciem poniżej 1V), co powoduje natychmiastowe spalenie rdzenia krzemowego.
- Wgrywanie niesprawdzonych wsadów BIOS z sieci: Zastosowanie przypadkowego pliku binarnego pobranego z niesprawdzonego źródła może spowodować usunięcie klucza licencyjnego Windows, uszkodzenie danych kalibracyjnych matrycy oraz trwałą blokadę układu TPM.
- Niewłaściwa obsługa złączy baterii: Odłączanie lub podłączanie baterii wewnętrznej przy pomocy metalowych pęset lub wkrętaków prowadzi do zwarcia styków sygnałowych z linią zasilającą, niszcząc wbudowany mikrokontroler EC.
Wstępna weryfikacja objawów — co można sprawdzić bezpiecznie
Przed przekazaniem laptopa do zaawansowanej diagnostyki istnieją proste czynności weryfikacyjne, które można przeprowadzić bez ryzyka uszkodzenia elektroniki:
W modelach ThinkPad warto zlokalizować na dolnej pokrywie obudowy otwór awaryjnego resetu (Emergency Reset Hole). Wprowadzenie w niego wyprostowanego spinacza biurowego na około 10 sekund przy odłączonym zasilaczu powoduje mechaniczne odcięcie zasilania podtrzymującego od mikrokontrolera KBC i wykonanie pełnego resetu sprzętowego kontrolera wbudowanego.
Należy również odłączyć wszelkie akcesoria peryferyjne: zewnętrzne dyski USB, koncentratory, myszy bezprzewodowe, karty pamięci SD oraz kable HDMI. Zdarza się, że uszkodzone urządzenie peryferyjne blokuje linię zasilania 5V na magistrali USB, uniemożliwiając rozruch komputera.
Warto także skontrolować zachowanie diody LED umieszczonej przy porcie ładowania. Ciągłe światło białe zazwyczaj oznacza zakończenie procesu ładowania, światło bursztynowe sygnalizuje trwający proces ładowania, natomiast rytmiczne miganie diody w kolorze pomarańczowym lub brak jakiejkolwiek reakcji na podłączenie sprawnego, oryginalnego zasilacza wskazuje na awarię w obwodzie wejściowym zasilania.
Kategorycznie odradza się otwieranie obudowy laptopa bez opaski antystatycznej ESD (zabezpieczającej przed wyładowaniami elektrostatycznymi) oraz podejmowanie prób uruchamiania urządzenia, w którym doszło do zalania cieczą, przed przeprowadzeniem pełnego czyszczenia chemicznego w myjce ultradźwiękowej (urządzeniu wykorzystującym zjawisko kawitacji w płynie do usuwania osadów spod układów scalonych).
Rozpoznanie problemu — kiedy objaw nie wskazuje na awarię płyty głównej
W praktyce diagnostycznej często spotyka się przypadki, w których spektakularne objawy nie wynikają z uszkodzenia kluczowych struktur płyty głównej:
Brak obrazu przy pracującym laptopie: Jeśli podświetlenie klawiatury działa, słychać pracę wentylatora, a dioda zasilania świeci w sposób ciągły, problemem może być uszkodzenie samej matrycy LCD, uszkodzenie bezpiecznika podświetlenia matrycy lub usterka czujnika zamknięcia pokrywy. Podłączenie laptopa do zewnętrznego monitora lub telewizora przez port HDMI pozwala natychmiast wykluczyć awarię procesora graficznego, jeśli na ekranie zewnętrznym pojawi się poprawny pulpit.
Brak reakcji na ładowarkę: Objaw ten bywa bezpośrednim skutkiem uszkodzenia mechanicznego gniazda USB-C lub gniazda Slim Tip (prostokątnego złącza zasilania stosowanego w wydajniejszych modelach Lenovo), w którym doszło do wyłamania pinu identyfikacyjnego ID (rezystora informującego płytę o mocy podłączonego zasilacza). Sama sekcja zasilania płyty głównej pozostaje w takim przypadku całkowicie sprawna.
Zawieszenie na logo startowym Lenovo: Zatrzymanie procedury rozruchowej na etapie wyświetlania logotypu producenta najczęściej wiąże się z awarią nośnika pamięci masowej NVMe SSD (szybkiego dysku półprzewodnikowego komunikującego się przez magistralę PCIe) lub uszkodzeniem partycji rozruchowej EFI systemu operacyjnego, a nie z uszkodzeniem komponentów płyty głównej.
Blokada stanu uśpienia (Modern Standby): Nowoczesne systemy zarządzania energią potrafią wprowadzić laptop w stan głębokiego uśpienia, z którego urządzenie nie wybudza się z powodu błędu sterownika karty sieciowej lub Bluetooth. Pełne odłączenie zasilania i reset rejestrów kontrolera przywracają wówczas całkowitą sprawność sprzętu.
Najczęściej zadawane pytania (FAQ)
Na czym polega przewaga nowej procedury ekspresowej nad tradycyjną analizą usterki?
Nowa procedura opiera się na ściśle zdefiniowanym algorytmie pomiarowym łączącym analizę termowizyjną, weryfikację impedancji obwodów oraz pomiary oscyloskopowe w jednym ciągu technologicznym. Pozwala to na zlokalizowanie uszkodzonego komponentu w ułamku czasu wymaganego przy tradycyjnych metodach prób i błędów, eliminując niepotrzebny demontaż sprawnych sekcji płyty.
Czy ekspresowa diagnostyka jest bezpieczna dla moich danych zapisanych na dysku?
Podczas procedury diagnostycznej nośnik danych NVMe SSD jest demontowany z płyty głównej w pierwszej kolejności i zabezpieczany w pojemniku antystatycznym. Wszelkie testy napięciowe i obciążeniowe realizowane są na laboratoryjnych platformach testowych, co w całości chroni prywatność oraz integralność plików użytkownika.
Czy procedura pozwala wykryć usterki występujące nieregularnie?
Tak. Zastosowanie rejestratorów oscyloskopowych oraz kontrolowanych testów termicznych pozwala na wychwycenie mikropęknięć w strukturach BGA i niestabilności przetwornic napięcia, które ujawniają się dopiero po osiągnięciu określonej temperatury roboczej.
Co dzieje się po zakończeniu procedury diagnostycznej?
Wyniki pomiarów są syntetyzowane w postaci jednoznacznego orzeczenia technicznego, które wskazuje uszkodzony moduł lub komponent, przyczynę jego awarii oraz precyzyjny plan naprawczy. Większość usterek udaje się usunąć przy zachowaniu fabrycznych parametrów pracy urządzenia.
