Diagnostyka termowizyjna układu chłodzenia

Diagnostyka termowizyjna układu chłodzenia Lenovo pozwala sprawdzić, jak rozkłada się temperatura na obudowie laptopa, płycie głównej, radiatorze i innych elementach odpowiedzialnych za odprowadzanie ciepła. Badanie wykorzystuje kamerę termowizyjną, czyli urządzenie rejestrujące promieniowanie podczerwone emitowane przez nagrzane powierzchnie. Dzięki temu można obserwować nie tylko sam objaw, taki jak głośna praca wentylatora lub nagrzewanie obudowy, lecz także kierunek przepływu ciepła i miejsca, w których energia cieplna nie jest prawidłowo odprowadzana.

Termowizja nie zastępuje pełnej diagnostyki elektronicznej ani pomiarów elektrycznych. Jest ich uzupełnieniem. Obraz cieplny pomaga zawęzić obszar poszukiwań, porównać zachowanie podzespołów i rozpoznać sytuacje, w których pozornie podobne objawy wynikają z różnych przyczyn. Ma to znaczenie zarówno w laptopach Lenovo ThinkPad i ThinkBook używanych do pracy, jak i w modelach IdeaPad, Yoga, Legion czy Chromebook.

Jak objawia się problem z chłodzeniem Lenovo

Problemy z układem chłodzenia często zaczynają się od objawów, które można opisać bez wiedzy technicznej. Laptop może być wyraźnie cieplejszy niż wcześniej, wentylator może pracować głośno nawet przy prostych zadaniach, a obudowa może nagrzewać się nierównomiernie. Czasem pojawia się spowolnienie działania, chwilowe zawieszanie obrazu albo nagłe wyłączanie się urządzenia podczas większego obciążenia.

W niektórych przypadkach temperatura wzrasta dopiero po uruchomieniu programu wymagającego dużej mocy obliczeniowej. Dotyczy to między innymi renderowania, pracy z materiałem wideo, obsługi rozbudowanych arkuszy, kompilowania oprogramowania lub uruchamiania wymagających gier. W innych sytuacjach laptop przegrzewa się już podczas przeglądania stron, rozmowy internetowej albo pracy z dokumentami. Różnica między tymi wariantami jest ważną wskazówką diagnostyczną.

Niepokojący może być również brak typowego szumu wentylatora. Jeżeli obudowa mocno się nagrzewa, a wentylator nie zwiększa obrotów, przyczyną może być problem z jego zasilaniem, sterowaniem albo odczytem temperatury. Z kolei głośny wentylator przy stosunkowo chłodnym laptopie może wskazywać na błędny odczyt czujnika, nieprawidłową regulację obrotów lub proces działający w tle.

Co może powodować nierównomierne nagrzewanie

Najczęstszą przyczyną pogorszenia chłodzenia jest zabrudzenie kanałów powietrznych. Kurz osadza się na żeberkach radiatora, czyli cienkich metalowych elementach zwiększających powierzchnię oddawania ciepła. Z czasem tworzy warstwę ograniczającą przepływ powietrza. Wentylator może wtedy pracować intensywnie, lecz powietrze nie przechodzi przez radiator w sposób wystarczający.

Drugim częstym problemem jest zużycie albo niewłaściwe nałożenie pasty termoprzewodzącej. Pasta termoprzewodząca wypełnia mikroskopijne nierówności między układem elektronicznym a radiatorem, aby ułatwić przekazywanie ciepła. Gdy wysycha, zostaje nałożona zbyt cienko, zbyt grubo lub nierównomiernie, kontakt cieplny może się pogorszyć. Kamera termowizyjna może wówczas pokazać bardzo gorący obszar przy układzie, podczas gdy dalsza część radiatora pozostaje wyraźnie chłodniejsza.

Możliwą przyczyną jest także problem z dociskiem radiatora. Radiator powinien przylegać do odpowiednich powierzchni z właściwą siłą. Poluzowane mocowanie, odkształcenie elementu albo nieprawidłowe ułożenie przekładki termicznej mogą powodować miejscowe przegrzewanie. Przekładka termiczna to elastyczny materiał przewodzący ciepło, stosowany między niektórymi układami a elementem chłodzącym.

W laptopie może występować zużyty, zablokowany albo uszkodzony wentylator. Łożysko wentylatora, czyli element umożliwiający jego płynny obrót, może pracować z oporem lub wydawać nietypowe dźwięki. Uszkodzenie łopatek, przewodu albo układu sterującego także zmienia przepływ powietrza. Na obrazie termowizyjnym widoczny bywa wtedy wzrost temperatury w pobliżu źródła ciepła bez odpowiedniego rozprowadzenia go do wylotu.

Rzadziej problem wynika z usterki płyty głównej. Układ zasilania procesora, nazywany sekcją zasilania, składa się z elementów przetwarzających napięcie potrzebne do pracy układu obliczeniowego. Nadmierne nagrzewanie jednego z tych elementów może wskazywać na przeciążenie, zwarcie albo uszkodzenie komponentu. Zwarcie to nieprawidłowe połączenie elektryczne powodujące przepływ prądu drogą o zbyt małej rezystancji. Wymaga ono pomiarów, ponieważ sam obraz cieplny nie określa jeszcze dokładnej przyczyny.

Co pokazuje kamera termowizyjna

Podczas badania analizuje się rozkład temperatury, a nie tylko pojedynczy najgorętszy punkt. Ważne jest położenie źródła ciepła, kształt obszaru nagrzania, kierunek przechodzenia ciepła oraz reakcja laptopa na zmianę obciążenia. Kamera może pokazać, czy ciepło prawidłowo przemieszcza się z procesora do rurki cieplnej i radiatora.

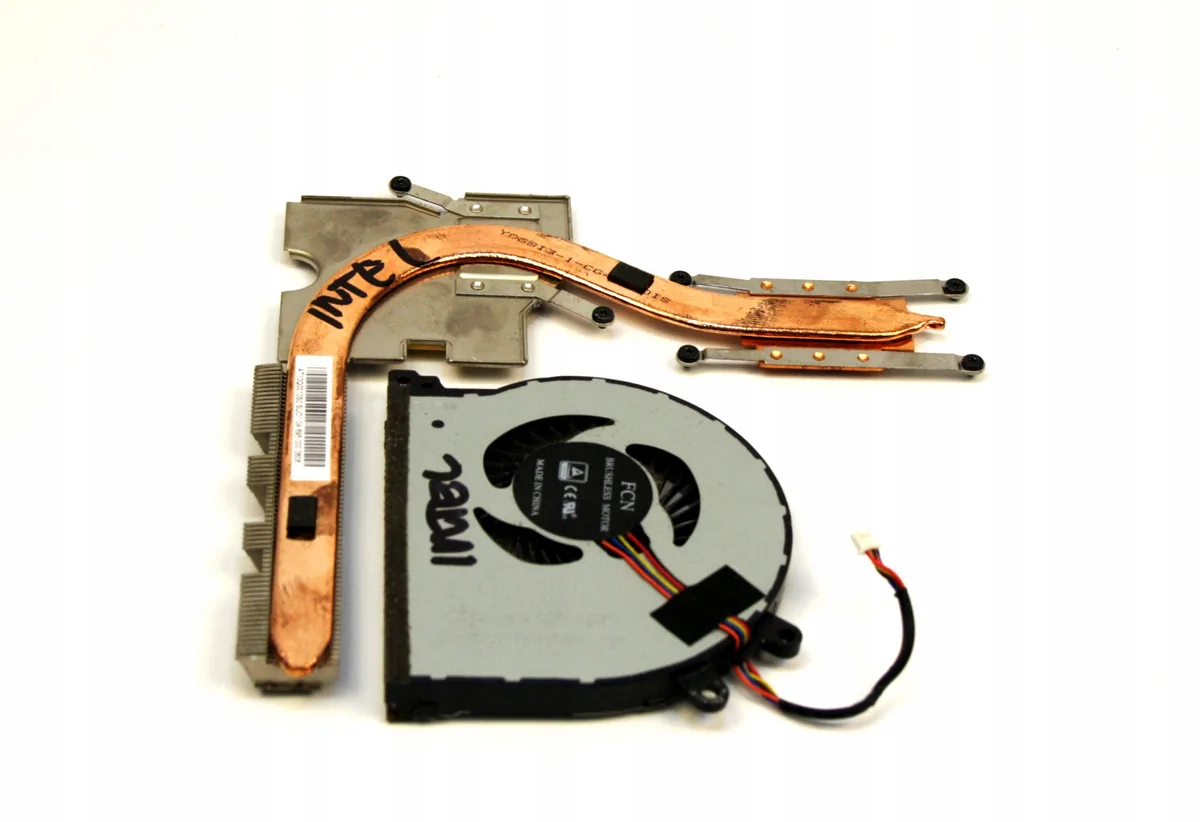

Rurka cieplna, określana także jako heat pipe, to szczelny element wykorzystujący parowanie i skraplanie cieczy wewnątrz rurki do transportu ciepła. Jej zadaniem jest przeniesienie energii cieplnej z okolicy procesora lub układu graficznego do radiatora. Jeżeli rurka jest rozszczelniona albo nie przekazuje ciepła prawidłowo, obszar przy układzie może pozostawać bardzo gorący, a radiator nie będzie nagrzewał się proporcjonalnie.

Na termogramie, czyli obrazie uzyskanym z kamery termowizyjnej, mogą być widoczne także różnice między poszczególnymi elementami układu zasilania. Nie każda różnica oznacza awarię. Niektóre podzespoły z natury pracują cieplej, zwłaszcza podczas obciążenia. Znaczenie ma porównanie obrazu z pomiarami elektrycznymi, odczytami systemowymi i zachowaniem konkretnego modelu Lenovo.

Trzeba również uwzględnić emisyjność powierzchni. Emisyjność to zdolność materiału do emitowania promieniowania podczerwonego. Metaliczna, błyszcząca powierzchnia może dawać mniej wiarygodny odczyt niż matowy element o podobnej temperaturze. Dlatego obraz z kamery interpretuje się z uwzględnieniem rodzaju materiału, kąta obserwacji i warunków pomiaru.

Przebieg diagnostyki układu chłodzenia

Diagnostyka rozpoczyna się od zebrania informacji o objawach. Sprawdza się, kiedy laptop Lenovo zaczyna się nagrzewać, czy problem pojawia się od razu po uruchomieniu, czy dopiero podczas obciążenia oraz czy towarzyszą mu spadki wydajności, hałas albo samoczynne wyłączanie.

Następnie wykonuje się oględziny obudowy, wlotów i wylotów powietrza. Ocenia się stan wentylatora, mocowanie radiatora oraz ewentualne ślady zalania, korozji lub wcześniejszych napraw. Korozja to stopniowe uszkadzanie metalu wskutek reakcji chemicznych, często przyspieszane przez wilgoć lub kontakt z cieczą.

Kolejnym etapem jest uruchomienie laptopa w kontrolowanych warunkach i obserwacja jego pracy. Sprawdza się temperatury raportowane przez czujniki, prędkość wentylatora oraz zachowanie procesora i układu graficznego. Czujnik temperatury to element elektroniczny mierzący nagrzanie określonego obszaru lub podzespołu. Jego odczyt może być prawidłowy, zaniżony albo całkowicie niewiarygodny, dlatego nie opiera się diagnozy wyłącznie na jednym wskazaniu programu.

W trakcie pracy wykonuje się zdjęcia termowizyjne płyty głównej, układu chłodzenia i obudowy. Obserwuje się rozgrzewanie od momentu uruchomienia oraz reakcję na stopniowe zwiększanie obciążenia. Jeżeli obraz wskazuje na lokalny hotspot, czyli punkt o wyraźnie podwyższonej temperaturze, obszar ten poddaje się dodatkowym pomiarom elektrycznym.

Po ustaleniu przyczyny dobiera się sposób naprawy. Może on obejmować czyszczenie radiatora i kanałów powietrznych, wymianę pasty termoprzewodzącej, wymianę przekładek termicznych, wymianę wentylatora albo naprawę elementu płyty głównej. Części stosowane przy naprawach są wyłącznie nowe, nigdy używane ani pozyskiwane z odzysku.

Po naprawie wykonuje się ponowną kontrolę termowizyjną. Sprawdza się, czy ciepło rozkłada się prawidłowo, czy wentylator reaguje na obciążenie i czy nie pojawił się nowy obszar nadmiernego nagrzewania. Dopiero porównanie obrazu przed naprawą i po niej pozwala ocenić, czy usunięto przyczynę, a nie tylko zmniejszono jeden z objawów.

Najczęstsze błędy podczas samodzielnej naprawy

Jednym z częstych błędów jest przedmuchiwanie laptopa bez zabezpieczenia wentylatora. Strumień sprężonego powietrza może rozpędzić łopatki do zbyt wysokiej prędkości, a kurz może zostać przesunięty głębiej do wnętrza. Samo przedmuchanie przez kratki nie usuwa również zabrudzeń znajdujących się między żeberkami radiatora.

Ryzykowna jest także wymiana pasty bez sprawdzenia docisku radiatora i grubości przekładek termicznych. Zbyt gruba warstwa pasty może pogorszyć kontakt zamiast go poprawić. Zastąpienie przekładki przypadkowym materiałem może spowodować, że radiator przestanie prawidłowo przylegać do innych układów.

Nie powinno się również używać laptopa bez właściwego układu chłodzenia w celu sprawdzenia, czy „nadal działa”. Krótkotrwała praca bez radiatora lub wentylatora może doprowadzić do uszkodzenia podzespołów. Nie należy też ogrzewać płyty głównej, dociskać układów ani próbować ich przelutowywać bez odpowiednich narzędzi i pomiarów.

Co można sprawdzić przed przekazaniem laptopa

Przed diagnostyką można zaobserwować, czy laptop nagrzewa się w określonych sytuacjach. Warto zanotować, czy problem pojawia się po uruchomieniu konkretnego programu, podczas ładowania akumulatora, przy pracy bez zasilacza albo po wybudzeniu ze stanu uśpienia. Przydatne jest także sprawdzenie, czy wylot powietrza nie jest zasłonięty przez miękką powierzchnię.

Można zamknąć nieużywane programy i sprawdzić, czy obciążenie procesora nie jest stale wysokie. Proces działający w tle to zadanie wykonywane przez system lub aplikację bez widocznego okna. Jeżeli obciążenie spada po zamknięciu określonego programu, informacja ta pomaga odróżnić problem chłodzenia od nadmiernej pracy oprogramowania.

Nie należy samodzielnie rozkręcać obudowy, jeżeli laptop jest objęty inną formą ochrony lub brakuje doświadczenia w pracy z delikatnymi złączami. Nie powinno się także używać przypadkowych sterowników, narzędzi do wymuszania wysokich obrotów ani preparatów rozpylanych do wnętrza obudowy. W razie zapachu spalenizny, dymu, trzasków lub gwałtownego wyłączania urządzenie należy wyłączyć i nie kontynuować pracy.

Kiedy przyczyną nie jest układ chłodzenia

Głośny wentylator nie zawsze oznacza zabrudzenie. Przyczyną może być proces działający w tle, aktualizacja systemu, skanowanie plików albo nieprawidłowa aplikacja. W takim przypadku obraz termowizyjny może wykazać równomierne nagrzewanie procesora i prawidłową pracę radiatora.

Spadek wydajności również nie musi wynikać z przegrzewania. Podobny objaw może powodować problem z pamięcią operacyjną, dyskiem półprzewodnikowym, zasilaniem lub oprogramowaniem. Dysk półprzewodnikowy to nośnik danych wykorzystujący pamięć flash zamiast wirujących talerzy. Jego usterka może powodować opóźnienia i zawieszanie, które bywają mylone z ograniczeniem wydajności wskutek wysokiej temperatury.

Wyłączanie się laptopa przy poruszaniu obudową może wskazywać na uszkodzenie złącza, przewodu lub płyty głównej, a nie na niewydolne chłodzenie. Z kolei ciepła obudowa przy prawidłowych temperaturach podzespołów może wynikać z konstrukcji konkretnej serii Lenovo i sposobu przekazywania ciepła na elementy obudowy. Dlatego rozpoznanie opiera się na całym obrazie objawów.

Najczęstsze pytania

Czy termowizja pokaże uszkodzony wentylator?

Może wskazać skutki jego nieprawidłowej pracy, takie jak brak przepływu ciepła do radiatora lub nierównomierne nagrzewanie. Ostateczne potwierdzenie wymaga sprawdzenia obrotów, zasilania, przewodu i samego mechanizmu wentylatora.

Czy każda gorąca plama na obrazie oznacza zwarcie?

Nie. Hotspot może być normalnie pracującym układem, miejscem złego kontaktu cieplnego albo elementem przeciążonym elektrycznie. Rozróżnienie wymaga porównania z obciążeniem laptopa oraz wykonania pomiarów elektrycznych.

Czy po wymianie pasty termowizyjna kontrola jest potrzebna?

Jest przydatna, ponieważ pozwala sprawdzić rozkład ciepła po ponownym montażu radiatora. Sama wymiana pasty nie gwarantuje poprawy, jeżeli przyczyną jest wentylator, rurka cieplna, docisk albo element płyty głównej.

Czy diagnostyka termowizyjna dotyczy tylko procesora?

Nie. Analizuje się także układ graficzny, sekcję zasilania, pamięci, elementy płyty głównej, radiator, rurkę cieplną i obszary przepływu powietrza. Zakres zależy od objawów oraz konstrukcji konkretnego modelu Lenovo.

Czy po naprawie chłodzenia udzielana jest gwarancja?

Warunki są ustalane indywidualnie dla wykonanej naprawy. Gwarancja na naprawę może wynosić do 12 miesięcy, zgodnie z zakresem zlecenia i zastosowanymi częściami.

Diagnostyka termowizyjna układu chłodzenia Lenovo jest szczególnie pomocna wtedy, gdy objawy są nieregularne albo nie dają się wyjaśnić samym odczytem temperatury w systemie. Połączenie termogramu, oględzin, testów obciążeniowych i pomiarów elektrycznych pozwala rozróżnić zabrudzenie, niewłaściwy kontakt cieplny, zużycie wentylatora oraz usterkę płyty głównej. Dzięki temu naprawa może zostać dobrana do rzeczywistej przyczyny problemu, a nie tylko do najbardziej widocznego objawu.
