Rurka cieplna, czyli heat pipe, jest jednym z najważniejszych elementów układu chłodzenia laptopa Lenovo. Jej zadaniem jest odprowadzanie ciepła z procesora lub układu graficznego do radiatora, czyli metalowego elementu oddającego ciepło do przepływającego powietrza. Gdy heat pipe działa prawidłowo, temperatura podzespołów pozostaje pod kontrolą, a wentylator nie musi pracować bez przerwy z wysoką prędkością.
Uszkodzenie rurki cieplnej może przypominać zabrudzenie chłodzenia, zużytą pastę termoprzewodzącą albo awarię wentylatora. Sam wysoki odczyt temperatury nie wystarcza więc do postawienia rozpoznania. Konieczne jest sprawdzenie całego układu chłodzenia oraz zachowania laptopa podczas obciążenia.
Jak objawia się uszkodzona rurka cieplna w laptopie Lenovo
Najczęściej problem jest opisywany jako bardzo głośna praca laptopa, silne nagrzewanie obudowy albo samoczynne wyłączanie się urządzenia. Wentylator może rozpędzać się krótko po uruchomieniu systemu, mimo że laptop nie wykonuje wymagających zadań. W innych przypadkach przez pewien czas wszystko działa prawidłowo, a po uruchomieniu programu wykorzystującego procesor lub układ graficzny temperatura szybko rośnie.
Charakterystycznym objawem bywa nierównomierne rozprowadzanie ciepła. Jedna część radiatora jest wyraźnie gorąca, natomiast dalszy odcinek modułu chłodzenia pozostaje znacznie chłodniejszy. Taki objaw może wskazywać na problem z transportem ciepła przez heat pipe, ale wymaga potwierdzenia innymi testami.
Uszkodzenie rurki cieplnej może również powodować:
- spadki wydajności podczas pracy, ponieważ procesor ogranicza częstotliwość taktowania w ramach ochrony termicznej;
- nagłe zacinanie obrazu lub programów pod obciążeniem;
- samoczynne restarty albo wyłączanie laptopa po rozgrzaniu;
- głośną pracę wentylatora bez wyraźnego powodu;
- nierównomierny wzrost temperatury procesora i układu graficznego;
- powracający problem mimo wcześniejszego czyszczenia chłodzenia i wymiany pasty.
Do czego służy heat pipe i dlaczego może przestać działać
Heat pipe jest szczelną rurką zawierającą czynnik roboczy. W pobliżu źródła ciepła czynnik ten odparowuje, a następnie przemieszcza się do chłodniejszej części rurki połączonej z radiatorem. Tam oddaje energię cieplną, skrapla się i wraca w kierunku rozgrzanego elementu. Dzięki temu niewielka rurka może skutecznie przenosić ciepło na większą powierzchnię radiatora.
Najczęstszą przyczyną problemu jest uszkodzenie mechaniczne. Rurka może zostać zgnieciona, trwale odkształcona albo pęknięta wskutek nacisku, upadku laptopa lub wcześniejszego nieprawidłowego montażu. Nawet niewielka deformacja może zmienić przepływ czynnika roboczego i obniżyć skuteczność chłodzenia.
Drugą możliwością jest rozszczelnienie heat pipe. W takiej sytuacji czynnik roboczy może wydostać się z rurki, przez co transport ciepła przestaje przebiegać prawidłowo. Zewnętrzne ślady wycieku nie zawsze są widoczne, dlatego brak plamy lub wilgoci nie wyklucza awarii.
Problem może wynikać także z korozji albo zużycia materiału. Dotyczy to zwłaszcza elementów pracujących przez długi czas w podwyższonej temperaturze i w środowisku o dużej wilgotności. Zdarza się również, że sama rurka jest sprawna, lecz osłabione zostało jej połączenie z płytką odbierającą ciepło lub radiatorem.
Nie każda wysoka temperatura oznacza jednak uszkodzenie heat pipe. Zabrudzony radiator ogranicza przepływ powietrza, a wyschnięta pasta termoprzewodząca pogarsza kontakt termiczny między układem a modułem chłodzenia. Zużyty wentylator może obracać się z niewłaściwą prędkością albo zatrzymywać się pod obciążeniem. Te przyczyny trzeba wykluczyć przed zakwalifikowaniem rurki do wymiany.
Warianty awarii rurki cieplnej
Rurka zgnieciona lub wygięta
W tym wariancie element ma widoczne odkształcenie. Czasami ślad znajduje się przy samym końcu rurki, a czasami w miejscu, w którym chłodzenie było wcześniej dociskane podczas montażu. Objawem jest słabe odprowadzanie ciepła pomimo prawidłowej pracy wentylatora i poprawnego nałożenia materiału termicznego.
Rurka rozszczelniona
Rozszczelnienie oznacza utratę szczelności układu. Heat pipe nie może wtedy prawidłowo wykonywać cyklu odparowania i skraplania czynnika roboczego. Laptop może działać pozornie normalnie podczas prostych czynności, lecz szybko przegrzewać się po rozpoczęciu bardziej wymagającej pracy.
Uszkodzenie połączenia z radiatorem
Rurka może być sprawna, ale nie przekazywać ciepła skutecznie do radiatora. Przyczyną bywa odspojenie, deformacja powierzchni albo nieprawidłowy docisk. W takim przypadku sama wymiana pasty nie rozwiązuje problemu, ponieważ źródło awarii znajduje się w konstrukcji modułu chłodzenia.
Problem całego modułu chłodzenia

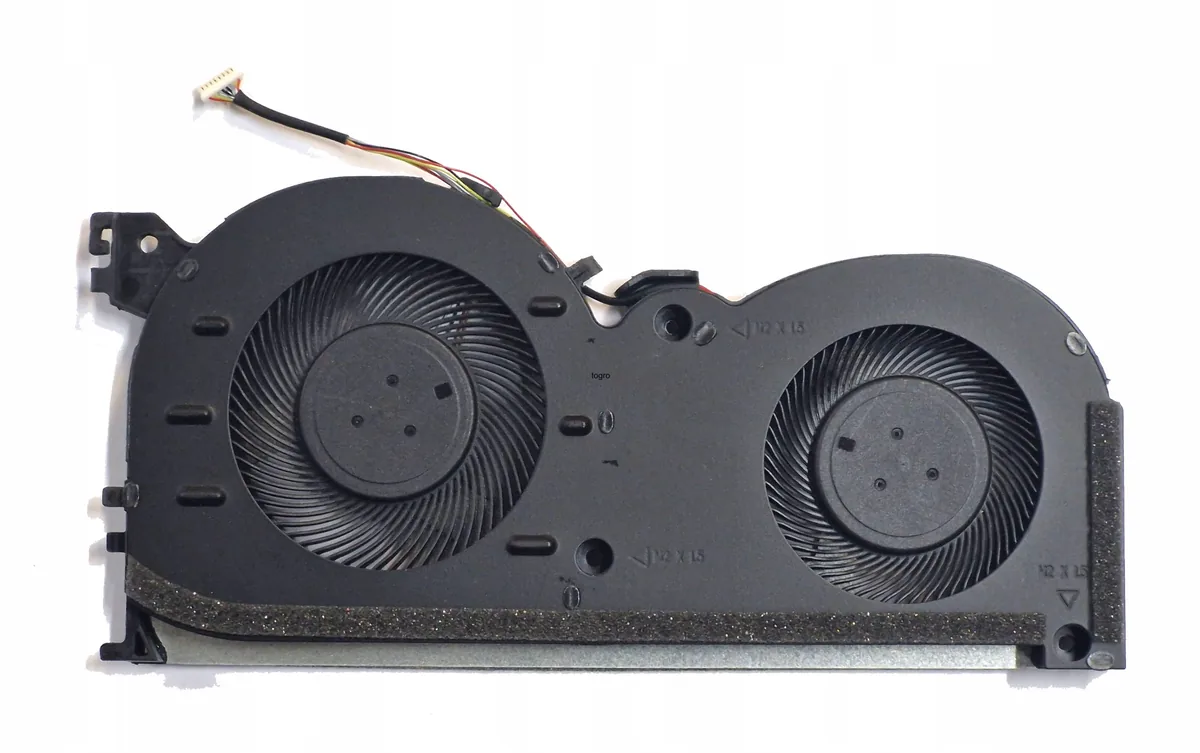

W laptopach Lenovo heat pipe często jest częścią większego modułu obejmującego radiator, płytkę kontaktową i wentylator. Awaria może dotyczyć kilku elementów jednocześnie. Zabrudzenie radiatora i uszkodzona rurka mogą występować razem, podobnie jak zużycie wentylatora oraz pogorszony kontakt termiczny.
Jak przebiega diagnoza i naprawa
Diagnoza rozpoczyna się od wywiadu dotyczącego objawów. Znaczenie ma to, czy laptop nagrzewa się od razu po uruchomieniu, czy dopiero podczas obciążenia, czy wcześniej był rozbierany oraz czy problem pojawił się po upadku lub transporcie. Sprawdza się również, czy występują restarty, spadki wydajności i nietypowe dźwięki.
Następnie wykonywany jest test temperatury. Monitorowanie temperatury to odczyt parametrów pracy procesora i układu graficznego w spoczynku oraz pod obciążeniem. Równocześnie obserwuje się częstotliwość taktowania, czyli szybkość pracy układu, oraz działanie wentylatora. Ograniczenie taktowania może wskazywać na throttling termiczny, czyli automatyczne zmniejszenie wydajności w celu ochrony przed przegrzaniem.
Kolejnym etapem jest kontrola wizualna po bezpiecznym demontażu dolnej pokrywy. Sprawdza się stan radiatora, wentylatora, mocowania, powierzchni kontaktowych oraz samej rurki cieplnej. Ocenia się, czy heat pipe jest prosty, czy nie ma śladów pęknięcia, wgniecenia, korozji lub odspojenia.
Weryfikowany jest także docisk modułu do układów na płycie głównej. Płyta główna to główny obwód laptopa, na którym znajdują się między innymi procesor, układ graficzny i gniazda komunikacyjne. Nieprawidłowy docisk może powodować nierównomierne przekazywanie ciepła i błędnie sugerować awarię rurki.
Jeżeli potwierdzi się uszkodzenie heat pipe, najczęściej stosowana jest wymiana całego modułu chłodzenia albo elementu przewidzianego dla danego modelu Lenovo. Dobiera się część zgodną z konstrukcją laptopa, układem otworów montażowych i rozmieszczeniem podzespołów. Stosowane są wyłącznie nowe części, nigdy elementy używane ani odzyskane.
Podczas naprawy oczyszcza się powierzchnie styku i stosuje nową pastę termoprzewodzącą, czyli materiał poprawiający przewodzenie ciepła między układem a płytką chłodzącą. Jeżeli konstrukcja wymaga podkładek termicznych, sprawdza się ich grubość i prawidłowe ułożenie. Po montażu wykonywany jest ponowny test temperatur, wentylatora i stabilności pracy.
Najczęstsze błędy przy samodzielnej naprawie
Jednym z częstych błędów jest wymiana samej pasty termoprzewodzącej bez sprawdzenia heat pipe. Nowa pasta może poprawić kontakt cieplny, ale nie naprawi rurki zgniecionej, rozszczelnionej lub odspojonej od radiatora.
Ryzykowne jest również prostowanie rurki na siłę. Heat pipe jest elementem szczelnym i precyzyjnie dopasowanym do modułu chłodzenia. Zginanie jej kombinerkami, dociskanie metalowym narzędziem albo podważanie może doprowadzić do pęknięcia i trwałego rozszczelnienia.
Problemy powoduje także zbyt duża ilość pasty. Materiał termoprzewodzący nie powinien zalewać elementów znajdujących się obok układu. Nadmiar nie poprawia chłodzenia, a utrudnia prawidłowy montaż i może zanieczyścić płytę główną.
Nieprawidłowe są również próby zastępowania podkładek termicznych przypadkowymi materiałami. Ich zadaniem jest nie tylko przewodzenie ciepła, lecz także zachowanie właściwego dystansu między elementami. Zbyt gruba lub zbyt cienka podkładka może zaburzyć docisk procesora, układu graficznego albo pamięci.
Co można sprawdzić bez rozbierania laptopa
Przed przekazaniem laptopa do diagnozy można zwrócić uwagę, kiedy pojawia się problem. Warto sprawdzić, czy wysoka temperatura występuje podczas prostych czynności, czy dopiero przy pracy z wymagającym programem. Można również zaobserwować, czy wentylator wydaje dźwięki tarcia, terkotania lub nierównej pracy.
Bezpieczne jest sprawdzenie, czy otwory wentylacyjne nie są zasłonięte przez miękką powierzchnię. Laptop powinien pracować na stabilnym podłożu, które nie blokuje dopływu i odpływu powietrza. Można także wykonać kopię ważnych danych, ponieważ naprawa układu chłodzenia może wymagać demontażu podzespołów.
Nie należy samodzielnie wdmuchiwać sprężonego powietrza z dużą siłą w kierunku wentylatora, gdyż może to rozkręcić wirnik do nadmiernej prędkości albo wepchnąć kurz głębiej w radiator. Nie należy też uruchamiać laptopa wielokrotnie mimo samoczynnego wyłączania, ponieważ powtarzające się przegrzewanie może obciążać podzespoły.
Kiedy problem nie dotyczy rurki cieplnej
Jeżeli wentylator nie obraca się wcale, a laptop szybko się nagrzewa, przyczyną może być awaria wentylatora, jego zasilania lub sterowania. Jeżeli wentylator pracuje głośno, lecz z radiatora prawie nie wydostaje się powietrze, bardziej prawdopodobne jest zatkanie kanałów chłodzenia kurzem.
Wysoka temperatura pojedynczego układu przy prawidłowej temperaturze pozostałych elementów może wskazywać na problem z pastą, podkładką termiczną albo dociskiem. Z kolei niebieski ekran, zamykanie programów i restarty występujące także przy niskiej temperaturze mogą mieć związek z pamięcią, zasilaniem lub oprogramowaniem, a nie z heat pipe.
Nieprawidłowy odczyt temperatury może wynikać z błędu czujnika. Czujnik temperatury jest elementem mierzącym ciepło podzespołu i przekazującym informację do systemu sterującego wentylatorem. Jeżeli wskazania są nielogiczne albo zmieniają się skokowo, potrzebna jest szersza diagnostyka.
Najczęstsze pytania
Czy uszkodzoną rurkę cieplną można naprawić przez lutowanie?
W praktyce heat pipe jest elementem szczelnym i precyzyjnie wykonanym, dlatego najpewniejszym rozwiązaniem jest wymiana uszkodzonego elementu lub całego modułu chłodzenia. Lutowanie nie przywraca automatycznie właściwego obiegu czynnika roboczego.
Czy wysoka temperatura zawsze oznacza awarię heat pipe?
Nie. Podobne objawy powodują zabrudzenie radiatora, zużyty wentylator, nieprawidłowa pasta termoprzewodząca, uszkodzone podkładki termiczne albo błędny odczyt czujnika. Rurka cieplna jest oceniana dopiero po sprawdzeniu całego układu.
Czy można nadal pracować z laptopem, który się przegrzewa?
Krótka praca diagnostyczna jest możliwa, ale powtarzające się wyłączanie, spadki wydajności i bardzo głośny wentylator wskazują, że dalsze obciążanie urządzenia nie jest dobrym rozwiązaniem. Do czasu ustalenia przyczyny należy ograniczyć wymagające zadania.
Czy po wymianie rurki trzeba wymieniać pastę termoprzewodzącą?
Jeżeli moduł chłodzenia jest demontowany, zwykle konieczne jest oczyszczenie powierzchni styku i nałożenie nowego materiału termicznego. Pozwala to sprawdzić działanie chłodzenia w warunkach odpowiadających prawidłowemu montażowi.
Czy naprawa obejmuje sprawdzenie stabilności laptopa?
Po wykonaniu naprawy sprawdza się temperatury, pracę wentylatora i zachowanie laptopa pod obciążeniem. Zakres testu zależy od objawów oraz konstrukcji konkretnego modelu Lenovo.
Rurka cieplna jest niewielkim, lecz kluczowym elementem chłodzenia laptopa. Jej awaria nie zawsze jest widoczna bez demontażu, a objawy często pokrywają się z innymi problemami termicznymi. Prawidłowa diagnoza powinna obejmować heat pipe, radiator, wentylator, materiały termiczne, docisk oraz czujniki temperatury. Dopiero takie rozpoznanie pozwala dobrać właściwą naprawę i sprawdzić, czy laptop Lenovo odzyskał stabilne warunki pracy.
