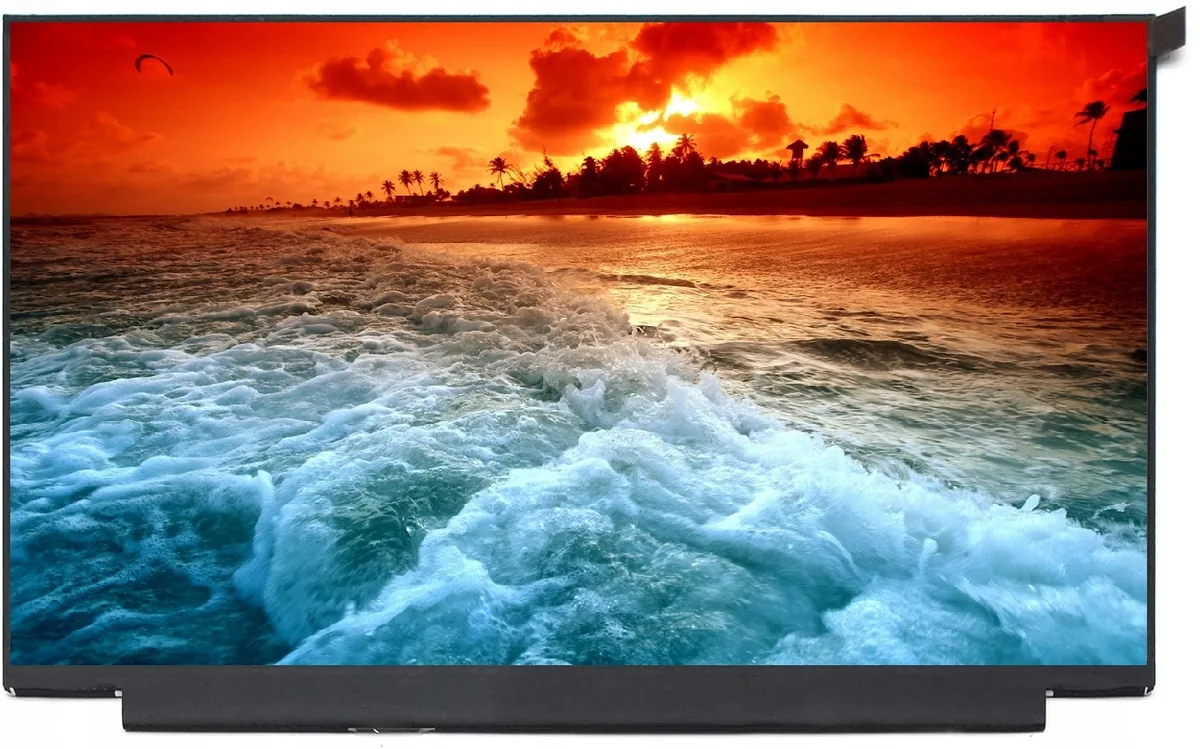

Co oznacza matryca 16:10 w nowszym ThinkPadzie
Matryca 16:10 to ekran o proporcjach obrazu, w których wysokość jest większa w stosunku do szerokości niż w popularnych panelach panoramicznych. W praktyce oznacza to dodatkową przestrzeń w pionie. Dokument tekstowy, arkusz kalkulacyjny, strona internetowa albo edytor kodu może wyświetlać więcej treści bez częstego przewijania. Rozwiązanie jest stosowane w nowszych laptopach Lenovo ThinkPad, między innymi w wybranych modelach serii ThinkPad, ThinkBook oraz innych konstrukcjach przeznaczonych do pracy mobilnej.
Uszkodzenie takiego ekranu może wyglądać podobnie jak awaria starszej matrycy panoramicznej, ale część zamienna musi odpowiadać konkretnemu modelowi laptopa. Znaczenie mają między innymi rozdzielczość, rodzaj podświetlenia, sposób mocowania, typ złącza oraz obecność elementów dotykowych. Sama informacja, że laptop ma ekran 16:10, nie wystarcza do prawidłowego dobrania panelu.
Objaw zgłaszany przez użytkownika często brzmi: ekran jest pęknięty, pojawiły się paski, obraz miga albo po uruchomieniu widać tylko podświetlenie. W niektórych przypadkach obraz jest częściowo widoczny, lecz jedna połowa ekranu pozostaje czarna. Zdarza się również, że po zamknięciu i ponownym otwarciu pokrywy obraz znika, a poruszanie klapą chwilowo przywraca wyświetlanie.
Najczęstsze objawy uszkodzenia panelu
Najbardziej jednoznacznym symptomem jest pęknięcie powierzchni ekranu. Może powstać po nacisku na pokrywę, uderzeniu albo zamknięciu laptopa z przedmiotem pozostawionym między klawiaturą a ekranem. Pęknięcie może być widoczne jako rozchodzące się linie, ciemna plama albo kolorowe obszary, które powiększają się przy zmianie kąta otwarcia.
Drugim typowym objawem są pionowe lub poziome pasy. Pas może mieć stały kolor, zmieniać się podczas poruszania pokrywą albo pojawiać się dopiero po rozgrzaniu laptopa. Taki obraz nie zawsze oznacza uszkodzenie samej matrycy. Przyczyną może być również przewód eDP — cyfrowy przewód przesyłający obraz z płyty głównej do panelu — albo jego gniazdo.
Do częstych problemów należy także migotanie. Ekran może przygasać, przełączać się między prawidłowym obrazem a czarnym tłem albo reagować na zmianę kąta otwarcia. W przypadku panelu z podświetleniem LED — diodowym źródłem światła umieszczonym za warstwą obrazu — awaria może dotyczyć samego podświetlenia, jego zasilania lub układu sterującego.
Czasami obraz jest bardzo ciemny, ale po oświetleniu ekranu zewnętrznym źródłem światła można dostrzec elementy pulpitu. Oznacza to, że sygnał obrazu może docierać do panelu, natomiast nie działa jego podświetlenie. Inny wariant polega na całkowitym braku obrazu przy jednoczesnym prawidłowym uruchamianiu systemu i działaniu dźwięku.
Dlaczego ekran 16:10 przestaje działać
Najczęstszą przyczyną jest mechaniczne uszkodzenie panelu. Ciekłokrystaliczna matryca LCD — panel, który tworzy obraz za pomocą sterowanych elektrycznie kryształów ciekłych — jest cienkim i delikatnym elementem. Nawet jeśli zewnętrzna szyba lub powierzchnia ochronna wygląda na nieuszkodzoną, wewnętrzne warstwy mogą mieć pęknięcia powodujące plamy, pasy i zakłócenia kolorów.
Drugą przyczyną jest uszkodzenie przewodu obrazu. Przewód eDP pracuje w miejscu, w którym pokrywa wielokrotnie zmienia położenie. Z czasem może dojść do przetarcia izolacji, pęknięcia żył albo osłabienia styku w złączu. Charakterystyczną wskazówką jest zależność objawu od kąta otwarcia ekranu.
Kolejnym problemem może być uszkodzenie zawiasu. Zawias to mechanizm łączący pokrywę z dolną częścią laptopa i utrzymujący ekran w wybranym położeniu. Zbyt duży opór zawiasu może przenosić naprężenia na ramkę, obudowę oraz przewód matrycy. W takim przypadku sama wymiana panelu może nie wystarczyć, ponieważ przyczyna mechaniczna nadal będzie obecna.
Obraz może być zakłócany również przez problem z płytą główną. Płyta główna to główny moduł elektroniczny laptopa, który łączy procesor, pamięć, układ graficzny i złącza urządzeń. Uszkodzenie układu odpowiedzialnego za przesyłanie sygnału obrazu albo elementów zasilania może powodować brak obrazu także na sprawnej matrycy.
Rzadziej źródłem problemu jest oprogramowanie. Sterownik grafiki — program pośredniczący między systemem a układem graficznym — może powodować migotanie, nieprawidłową rozdzielczość albo błędne odświeżanie obrazu. Jeżeli jednak występuje pęknięcie, stała plama lub objaw zależny od ruchu pokrywy, instalowanie sterowników nie usunie uszkodzenia fizycznego.
Różne warianty tej samej usterki
Nie każda awaria ekranu 16:10 oznacza konieczność wymiany całej matrycy. Jeżeli obraz jest prawidłowy po podłączeniu zewnętrznego monitora, oznacza to, że laptop może poprawnie generować sygnał wideo. Nie rozstrzyga to jednak, czy uszkodzony jest panel, przewód, złącze czy element odpowiedzialny za zasilanie ekranu. Zewnętrzny obraz jest wskazówką diagnostyczną, a nie pełną diagnozą.
W przypadku całkowicie czarnego ekranu trzeba odróżnić brak obrazu od braku podświetlenia. Przy braku podświetlenia treść może być ledwo widoczna po skierowaniu światła na powierzchnię panelu. Przy braku sygnału obrazu nie pojawią się również kontury pulpitu. Oba problemy wymagają innego postępowania.
W ekranach dotykowych konstrukcja może obejmować dodatkową warstwę dotykową. Digitizer — element wykrywający miejsce dotyku — może przestać reagować, mimo że obraz pozostaje prawidłowy. Możliwa jest również sytuacja odwrotna: obraz jest uszkodzony, ale elektronika dotyku nadal działa. Przy doborze części trzeba więc ustalić, czy wymieniany jest sam panel, cały moduł ekranu, czy element zintegrowany.
Warto także rozróżnić uszkodzenie ramki od uszkodzenia wyświetlacza. Ramka to element obudowy otaczający panel. Jej pęknięcie może powodować luzowanie ekranu, odstawanie krawędzi albo problemy z pracą zawiasów, lecz nie musi oznaczać wad obrazu. Z kolei pęknięta matryca może działać częściowo przez pewien czas, mimo że jej dalsza eksploatacja zwiększa ryzyko rozszerzenia uszkodzenia.
Jak wygląda dobór części i wymiana
Diagnoza poprzedza naprawę. Najpierw identyfikowany jest dokładny model Lenovo ThinkPad oraz jego wariant konstrukcyjny. Pomocne są oznaczenia z obudowy, informacje z systemu, dane zapisane w oprogramowaniu układowym oraz oznaczenie znajdujące się na fabrycznej matrycy. Oprogramowanie układowe, nazywane firmware, to zapis sterujący podstawowymi funkcjami urządzenia jeszcze przed uruchomieniem systemu.
Następnie sprawdzany jest stan panelu, przewodu eDP, zawiasów, ramki i gniazd. Weryfikuje się także, czy obraz pojawia się podczas uruchamiania laptopa, czy problem występuje tylko w systemie oraz czy zmienia się przy poruszaniu pokrywą. Takie porównanie pozwala oddzielić usterkę matrycy od problemu z połączeniem lub elektroniką.
Część zamienna jest dobierana według parametrów zgodnych z konkretną konstrukcją. Znaczenie ma nie tylko format 16:10, lecz także rozdzielczość, rodzaj złącza, położenie gniazda, sposób przykręcenia lub przyklejenia panelu, rodzaj powierzchni oraz zgodność z funkcją dotykową. W praktyce dostępność części może zmieniać się zależnie od modelu, generacji i bieżącej oferty dystrybutorów. Dlatego potwierdzenie dostępności następuje po identyfikacji urządzenia.
Podczas wymiany odłączane jest zasilanie laptopa i zabezpieczane są elementy podatne na uszkodzenie elektrostatyczne. Wyładowanie elektrostatyczne to krótkotrwały przepływ ładunku, który może uszkodzić delikatne układy elektroniczne, nawet jeśli nie jest widoczny dla człowieka. Panel jest demontowany z zachowaniem ostrożności, aby nie uszkodzić przewodu, zawiasów ani plastikowych mocowań.
Po zamontowaniu nowej matrycy wykonywana jest kontrola obrazu. Sprawdzane są jednolite kolory, ostrość, podświetlenie, kąty pracy pokrywy, poprawność rozdzielczości oraz stabilność obrazu. Jeżeli laptop ma ekran dotykowy, testowana jest również reakcja na dotyk w różnych obszarach panelu. W razie stwierdzenia dodatkowej usterki zakres naprawy powinien zostać ustalony przed wykonaniem kolejnych prac.
Problemy po samodzielnym demontażu
Najczęstszy błąd polega na podważaniu ramki ostrym narzędziem. Może to porysować obudowę, przeciąć przewód albo połamać zatrzaski. W ThinkPadach sposób mocowania różni się zależnie od konstrukcji, dlatego siła użyta w niewłaściwym miejscu może spowodować większe uszkodzenie niż pierwotna awaria.
Drugim błędem jest odłączanie przewodu przy podłączonej baterii. Może dojść do zwarcia na złączu albo uszkodzenia układu zasilania panelu. Zwarcie to niepożądane połączenie elektryczne, które może doprowadzić do przegrzania lub trwałego uszkodzenia elementów.
Nieprawidłowy dobór części również prowadzi do problemów. Panel o takim samym formacie może mieć inne złącze, inne mocowania albo nieobsługiwaną funkcję. Po zamontowaniu może pojawić się brak obrazu, migotanie, nieprawidłowe skalowanie lub niewłaściwe działanie dotyku.
Ryzykowne jest także prostowanie pękniętej matrycy, dociskanie plamy albo podgrzewanie ekranu. Takie działania nie naprawiają warstw LCD i mogą przyspieszyć rozlanie uszkodzenia. Nie należy również kleić pękniętej powierzchni przypadkowymi preparatami, ponieważ utrudnia to późniejszy demontaż i może zanieczyścić wnętrze pokrywy.
Co można sprawdzić przed zgłoszeniem usterki
Przed przekazaniem laptopa do diagnozy można zanotować, kiedy pojawia się problem. Warto sprawdzić, czy ekran działa podczas uruchamiania, czy obraz zmienia się przy delikatnej zmianie kąta pokrywy oraz czy po podłączeniu zewnętrznego ekranu system wyświetla prawidłowy obraz. Można również wykonać zdjęcie objawu, szczególnie jeśli migotanie występuje nieregularnie.
Jeżeli system działa, należy zabezpieczyć ważne dane. Kopia zapasowa to dodatkowe zapisanie plików w innym miejscu, aby ograniczyć ryzyko ich utraty podczas czynności serwisowych. Nie należy jednak wielokrotnie uruchamiać laptopa, jeśli ekran został rozbity, pokrywa jest zdeformowana albo wyczuwalne są luźne elementy.
Można też sprawdzić ustawienia jasności oraz uruchomić system ponownie, ale tylko wtedy, gdy nie ma śladów uszkodzenia mechanicznego. Instalowanie przypadkowych sterowników, aktualizowanie firmware bez rozpoznania przyczyny albo rozbieranie pokrywy bez właściwych narzędzi może utrudnić późniejszą diagnozę.
Kiedy przyczyną nie jest matryca
Jeżeli ekran pozostaje czarny, ale laptop nie uruchamia się również w inny sposób, problem może dotyczyć zasilania, pamięci operacyjnej albo płyty głównej. Pamięć operacyjna RAM to moduł przechowujący tymczasowe dane potrzebne podczas pracy systemu. Jej problem może powodować brak obrazu, mimo że sama matryca jest sprawna.
Jeżeli obraz zanika wyłącznie po uruchomieniu konkretnego programu, przyczyną może być sterownik grafiki, ustawienie rozdzielczości lub konflikt oprogramowania. Jeśli natomiast artefakty — nienaturalne paski, kwadraty albo zniekształcone fragmenty obrazu — występują także na zewnętrznym ekranie, podejrzenie przesuwa się w stronę układu graficznego lub płyty głównej.
Brak reakcji na dotyk przy prawidłowym obrazie nie musi oznaczać uszkodzenia matrycy wyświetlającej. Problem może dotyczyć digitizera, przewodu dotykowego albo ustawień systemowych. Z kolei samo samoczynne przygasanie ekranu może wynikać z ustawień oszczędzania energii, czujnika zamknięcia pokrywy lub sterownika.
Najczęstsze pytania
Czy każda matryca 16:10 pasuje do każdego nowszego ThinkPada?
Nie. Zgodność zależy od dokładnego modelu, wariantu urządzenia, rozdzielczości, złącza, mocowania oraz wyposażenia dodatkowego. Format obrazu jest tylko jednym z parametrów.
Czy można wymienić samą szybę ekranu?
Zależy to od konstrukcji panelu. W wielu laptopach uszkodzenie warstwy obrazu oznacza wymianę całego modułu matrycy. W ekranach dotykowych trzeba dodatkowo ustalić, czy panel i digitizer są oddzielnymi elementami.
Czy paski na ekranie zawsze oznaczają pęknięcie?
Nie. Paski mogą wynikać z uszkodzenia matrycy, przewodu eDP, gniazda albo elektroniki płyty głównej. Rozstrzygnięcie wymaga testu z innym panelem lub sprawdzenia przewodu.
Czy po wymianie trzeba instalować system od nowa?
Zwykle wymiana matrycy nie wymaga ponownej instalacji systemu, ponieważ dotyczy elementu wyświetlającego. Po naprawie sprawdzane są ustawienia obrazu i sterowniki, jeśli objaw wskazywał na możliwy problem programowy.
Jak długo działa nowa część po wymianie?
Na wykonaną naprawę może zostać udzielona gwarancja do 12 miesięcy. Dokładne warunki zależą od zakresu prac i zastosowanej części. Stosowane są wyłącznie nowe elementy, nigdy części używane ani z odzysku.
Wymiana matrycy 16:10 w Lenovo ThinkPadzie wymaga dopasowania części do konkretnej konfiguracji, a nie tylko do ogólnej nazwy serii. Doświadczenie serwisu obejmuje ponad 20 lat pracy i ponad 10 000 wykonanych napraw urządzeń. Większość usterek udaje się usunąć po prawidłowym ustaleniu, czy źródłem problemu jest panel, przewód, zawias, podświetlenie czy elektronika laptopa.
