Uszkodzone złącze matrycy w laptopie Lenovo może powodować objawy przypominające awarię samego ekranu, karty graficznej albo płyty głównej. Obraz może pojawiać się tylko po odpowiednim ustawieniu pokrywy, zanikać podczas poruszania ekranem, migać, wyświetlać kolorowe pasy lub całkowicie znikać. W wielu przypadkach laptop uruchamia się prawidłowo, a problem dotyczy wyłącznie przekazywania sygnału obrazu między płytą główną a matrycą.

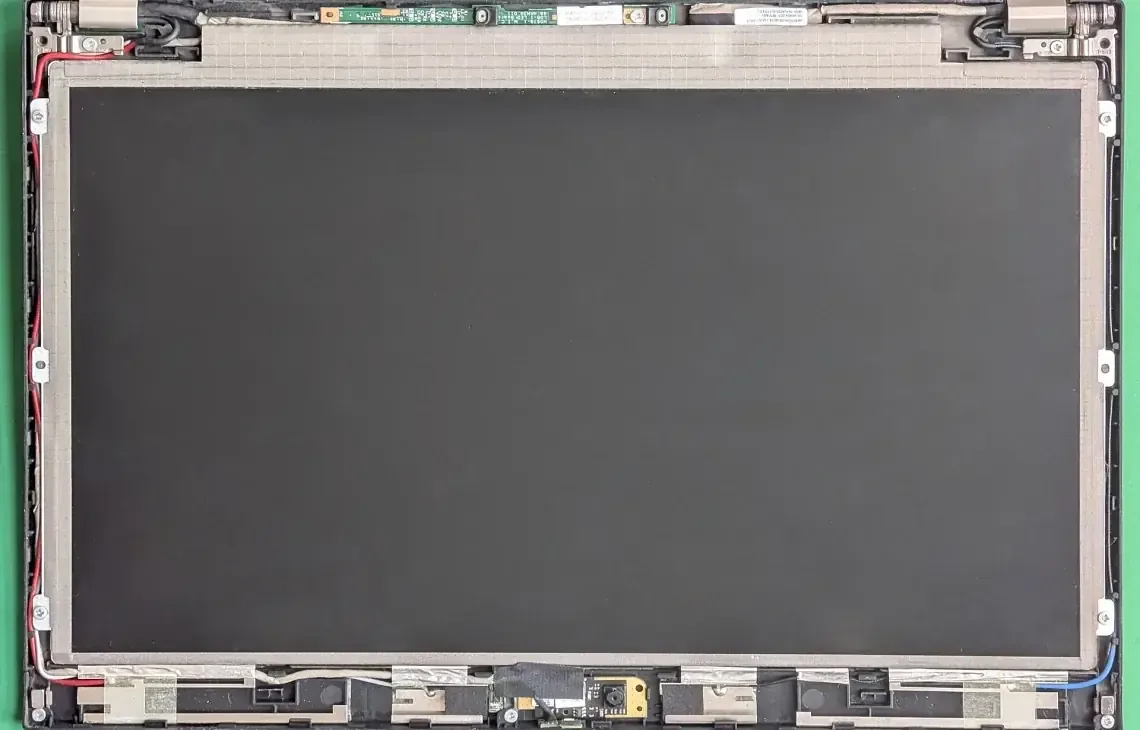

Złącze matrycy to gniazdo znajdujące się zwykle na płycie głównej albo na przewodzie obrazu, do którego podłącza się taśmę matrycy. Taśma matrycy, nazywana również przewodem sygnałowym, przesyła dane obrazu oraz część sygnałów sterujących do ekranu. W laptopach Lenovo złącze i taśma pracują w miejscu narażonym na zginanie, ponieważ przewód przechodzi przez zawiasy obudowy.
Jak objawia się problem ze złączem matrycy
Pierwszym sygnałem może być obraz pojawiający się i znikający przy zmianie kąta otwarcia pokrywy. Czasem wystarczy delikatnie poruszyć ekranem, aby obraz wrócił. Innym razem obraz zanika po pełnym otwarciu laptopa albo pojawia się dopiero po ustawieniu pokrywy w określonej pozycji.
Do typowych objawów należą także:
- migotanie obrazu, czyli szybkie i powtarzające się zmiany jasności lub stabilności wyświetlania,
- poziome albo pionowe pasy, które mogą wskazywać na przerwę w przesyłaniu części sygnałów,
- pojawianie się jednolitego białego, czarnego lub kolorowego ekranu,
- chwilowe zanikanie obrazu podczas poruszania pokrywą,
- obraz widoczny tylko przy określonym ułożeniu przewodu,
- nierównomierne podświetlenie, gdy część obrazu jest ciemniejsza od pozostałej powierzchni,
- zakłócenia widoczne od razu po uruchomieniu albo dopiero po poruszeniu ekranem.
Ważne jest ustalenie, czy problem występuje wyłącznie na ekranie laptopa, czy także na obrazie przekazywanym do zewnętrznego wyświetlacza. Jeżeli drugi ekran działa prawidłowo, zwiększa się prawdopodobieństwo usterki w obrębie matrycy, taśmy, złącza lub podświetlenia. Nie jest to jednak samodzielne potwierdzenie uszkodzenia konkretnego elementu.
Najczęstsze przyczyny uszkodzenia złącza i przewodu
Najczęstszą przyczyną jest mechaniczne zużycie taśmy matrycy. Przewód znajduje się w pobliżu zawiasu i podczas każdego otwierania oraz zamykania pokrywy zmienia swoje ułożenie. Po pewnym czasie może dojść do pęknięcia ścieżek przewodzących wewnątrz taśmy. Ścieżka przewodząca to cienki element wykonujący funkcję przewodu elektrycznego, odpowiedzialny za przekazanie określonego sygnału.
Drugą przyczyną może być poluzowanie wtyku. Wtyk taśmy powinien być stabilnie osadzony w gnieździe i zabezpieczony przed wysunięciem. Jeżeli mocowanie nie działa prawidłowo, zmiana położenia pokrywy może chwilowo przerywać kontakt elektryczny. Taki objaw często ma charakter nieregularny: raz obraz działa prawidłowo, a innym razem pojawiają się zakłócenia.
Uszkodzenie samego gniazda może powstać po silnym naprężeniu przewodu, niewłaściwym demontażu, upadku laptopa albo uderzeniu w otwartą pokrywę. W takim przypadku pęknięciu mogą ulec punkty lutownicze. Punkt lutowniczy to miejsce, w którym metalowe wyprowadzenie elementu jest połączone z odpowiednią ścieżką na płycie głównej za pomocą lutu.
Możliwe jest również zabrudzenie styków. Styki to metalowe powierzchnie przewodzące prąd i sygnały pomiędzy taśmą a gniazdem. Kurz, nalot albo ślady po wilgoci mogą zwiększać oporność połączenia i powodować niestabilną pracę. W przypadku wilgoci problem może obejmować także korozję, czyli stopniowe uszkadzanie metalu wskutek reakcji chemicznej.
Rzadziej uszkodzenie dotyczy układu elektronicznego sterującego obrazem na płycie głównej. Taki element może być odpowiedzialny za przetwarzanie lub przekazywanie sygnału do matrycy. Objawy mogą być podobne do awarii złącza, dlatego wymiana przewodu bez wcześniejszego sprawdzenia nie zawsze rozwiązuje problem.
Różne warianty tej samej usterki
Nie każde zanikanie obrazu oznacza identyczne uszkodzenie. W jednym laptopie Lenovo problemem jest przerwana taśma, w innym poluzowane połączenie, a w jeszcze innym uszkodzone gniazdo na płycie głównej.
Wariant zależny od położenia pokrywy zwykle wskazuje na uszkodzenie przewodu albo naprężenie w okolicy zawiasu. Jeżeli obraz znika tylko podczas poruszania ekranem, trzeba sprawdzić zachowanie taśmy w całym zakresie ruchu, a nie tylko w jednej pozycji.
Wariant stały polega na tym, że obraz nie pojawia się w żadnym położeniu. W takim przypadku przyczyną może być całkowite przerwanie przewodu, wyrwane gniazdo, uszkodzenie matrycy albo problem z zasilaniem podświetlenia. Podświetlenie to układ diod LED umieszczonych za panelem obrazu, który zapewnia widoczność treści na ekranie.
Wariant z pasami może wynikać z przerwania pojedynczych linii sygnałowych. Linie sygnałowe to niezależne połączenia przesyłające określone części informacji o obrazie. Jeżeli uszkodzona zostanie tylko część przewodu, obraz może być częściowo widoczny, ale z zakłóceniami.
Wariant z białym ekranem nie zawsze oznacza uszkodzenie samego panelu. Biały ekran może pojawić się wtedy, gdy matryca otrzymuje zasilanie, ale nie otrzymuje prawidłowych danych obrazu. Z kolei całkowicie czarny ekran może być wynikiem braku obrazu, braku podświetlenia albo problemu z uruchomieniem laptopa.
Jak przebiega diagnoza złącza matrycy
Diagnoza poprzedza naprawę, ponieważ podobne objawy mogą mieć różne źródła. Najpierw sprawdza się, czy laptop uruchamia system operacyjny i czy sygnalizuje pracę za pomocą diod, dźwięków lub reakcji klawiatury. System operacyjny to podstawowe oprogramowanie zarządzające uruchamianiem komputera i pracą jego podzespołów.
Następnie analizuje się obraz podczas uruchamiania oraz po załadowaniu systemu. Pozwala to rozróżnić problem sprzętowy od problemu z oprogramowaniem sterującym grafiką. Sterownik grafiki to program umożliwiający systemowi operacyjnemu komunikację z układem odpowiedzialnym za generowanie obrazu.
Kolejnym etapem jest test zależności objawu od położenia pokrywy. Pokrywę porusza się ostrożnie, obserwując, czy obraz reaguje na zmianę kąta. Sprawdza się także stabilność przewodu w pobliżu zawiasów oraz sposób jego prowadzenia wewnątrz obudowy. Nie powinien być zbyt mocno zagięty, przygnieciony ani naprężony.
W razie potrzeby wykonuje się demontaż elementów obudowy i kontrolę połączenia. Podczas takiej kontroli sprawdza się stan wtyku, gniazda, styków, punktów lutowniczych oraz taśmy. Pomiar ciągłości przewodów pozwala ocenić, czy sygnał może przechodzić przez wszystkie wymagane ścieżki. Jest to test elektryczny wykonywany przy użyciu miernika, który sprawdza, czy między wskazanymi punktami istnieje prawidłowe połączenie.
Jeżeli złącze jest wyrwane albo uszkodzone mechanicznie, może być konieczna naprawa płyty głównej. W zależności od zakresu uszkodzenia obejmuje ona odbudowę ścieżek, ponowne przylutowanie gniazda albo wymianę uszkodzonych elementów. Naprawa wymaga ustalenia, czy laminat, czyli wielowarstwowa płytka stanowiąca podstawę płyty głównej, nie został trwale uszkodzony.
Po wykonaniu naprawy sprawdza się obraz w różnych położeniach pokrywy, działanie podświetlenia, stabilność obrazu oraz poprawność zamknięcia obudowy. Części stosowane przy naprawach są wyłącznie nowe, nigdy używane ani odzyskiwane. Na naprawę może zostać udzielona gwarancja do 12 miesięcy, zgodnie z warunkami przekazanymi przy realizacji usługi.
Najczęstsze błędy podczas samodzielnej naprawy
Jednym z częstych błędów jest wielokrotne poruszanie pokrywą w celu znalezienia pozycji, w której obraz działa. Taka czynność może chwilowo przywrócić kontakt, ale jednocześnie pogłębiać pęknięcie ścieżek w taśmie albo naprężać uszkodzone gniazdo.
Ryzykowne jest także dociskanie ramki ekranu lub miejsca, w którym znajduje się złącze. Nacisk może uszkodzić delikatne elementy matrycy, zaczepy obudowy i przewód. Nie powinno się również wyginać taśmy, skracać jej ani łączyć przypadkowych przewodów. Konstrukcja taśmy jest dopasowana do konkretnego układu sygnałów, a niewłaściwe połączenie może doprowadzić do kolejnych uszkodzeń.
Błędem bywa wymiana matrycy bez sprawdzenia przewodu. Jeżeli źródłem problemu jest złącze albo taśma, nowy panel może zachowywać się tak samo jak poprzedni. Nieprawidłowo dobrany element może mieć inne parametry obrazu, inne gniazdo lub odmienne prowadzenie przewodu.
Nie należy także czyścić styków przypadkowymi środkami. Preparat pozostawiający osad może pogorszyć przewodzenie, a ciecz może przedostać się na płytę główną. Odłączanie i podłączanie taśmy przy włączonym laptopie zwiększa ryzyko zwarcia. Zwarcie to niepożądane połączenie elektryczne, które może spowodować przepływ prądu przez niewłaściwe elementy.
Co można sprawdzić przed przekazaniem laptopa do diagnozy
Można zanotować, w jakich sytuacjach pojawia się problem: podczas otwierania pokrywy, po uruchomieniu, po wybudzeniu z uśpienia czy po poruszeniu laptopem. Warto również sprawdzić, czy dźwięki systemowe i kontrolki wskazują na normalne uruchomienie urządzenia.
Jeżeli dostępny jest drugi wyświetlacz, można sprawdzić, czy obraz jest na nim prawidłowy. Takie porównanie pomaga określić, czy problem dotyczy wyłącznie toru obrazu prowadzącego do matrycy laptopa. Tor obrazu to cała ścieżka przesyłania sygnału od układu graficznego, przez płytę główną i taśmę, do panelu wyświetlacza.
Można także wykonać kopię ważnych danych, jeżeli laptop uruchamia się stabilnie. Kopia zapasowa to dodatkowe zapisanie plików w innym, bezpiecznym miejscu. Nie należy jednak wielokrotnie uruchamiać urządzenia, jeśli występuje zapach spalenizny, ślady wilgoci, nietypowe nagrzewanie albo trzaski.
Kiedy przyczyna leży gdzie indziej
Uszkodzone złącze matrycy nie jest jedynym powodem problemów z obrazem. Jeżeli na ekranie widoczne są stałe pęknięcia, czarne plamy przypominające rozlanie albo uszkodzenia po nacisku, przyczyną może być panel matrycy. Panel matrycy to właściwy element wyświetlający obraz, zbudowany z warstw ciekłokrystalicznych i układów sterujących.
Jeżeli obraz jest bardzo ciemny, ale po oświetleniu ekranu z boku można dostrzec treść, problem może dotyczyć podświetlenia. Gdy artefakty, czyli nieprawidłowe elementy obrazu, pojawiają się również na drugim wyświetlaczu, należy rozważyć problem z układem graficznym, pamięcią operacyjną albo płytą główną.
Obraz może zniknąć także wskutek błędu sterownika grafiki, ustawień trybu wyświetlania albo problemu po aktualizacji systemu. W takim przypadku objaw nie musi zależeć od ruchu pokrywy. Jeżeli laptop nie uruchamia się w ogóle, a ekran pozostaje czarny od samego początku, trzeba sprawdzić również zasilanie, pamięć i proces uruchamiania urządzenia.
Najczęstsze pytania
Czy poruszanie ekranem może potwierdzić uszkodzenie złącza?
Reakcja obrazu na zmianę położenia pokrywy jest ważną wskazówką, ale nie stanowi ostatecznego potwierdzenia. Taki sam objaw może powodować pęknięta taśma, poluzowany wtyk, uszkodzone gniazdo albo problem w obrębie zawiasu.
Czy trzeba wymienić całą matrycę?
Nie zawsze. Jeżeli panel działa prawidłowo, a problem dotyczy przewodu lub złącza, możliwa jest naprawa albo wymiana konkretnego uszkodzonego elementu. Decyzję podejmuje się po sprawdzeniu całego toru obrazu.
Czy uszkodzone złącze może uszkodzić płytę główną?
Tak, szczególnie gdy dochodzi do zwarcia, wyrwania gniazda lub podłączania taśmy przy włączonym urządzeniu. Skala uszkodzeń zależy od miejsca zwarcia i konstrukcji konkretnego modelu Lenovo.
Czy można nadal używać laptopa z migającym ekranem?
Nie zaleca się długotrwałego używania urządzenia, jeśli migotanie wyraźnie zależy od poruszania pokrywą. Dalsze naprężanie przewodu może pogłębić usterkę i zwiększyć zakres naprawy. Do czasu diagnozy lepiej ograniczyć zmianę kąta otwarcia ekranu.
Od czego zależy wycena naprawy?
Wycena jest indywidualna i zależy od tego, czy uszkodzona jest taśma, gniazdo, obszar płyty głównej, zawias lub sama matryca. Znaczenie ma również dostępność właściwej części dla konkretnego modelu Lenovo.
Złącze matrycy jest niewielkim elementem, ale jego awaria może całkowicie uniemożliwić wygodne korzystanie z laptopa. Prawidłowa diagnoza pozwala odróżnić uszkodzenie przewodu i gniazda od awarii panelu, podświetlenia lub układu graficznego. Niezależny serwis specjalizujący się w laptopach Lenovo może przeprowadzić taką ocenę oraz dobrać zakres naprawy do rzeczywistej przyczyny problemu.
