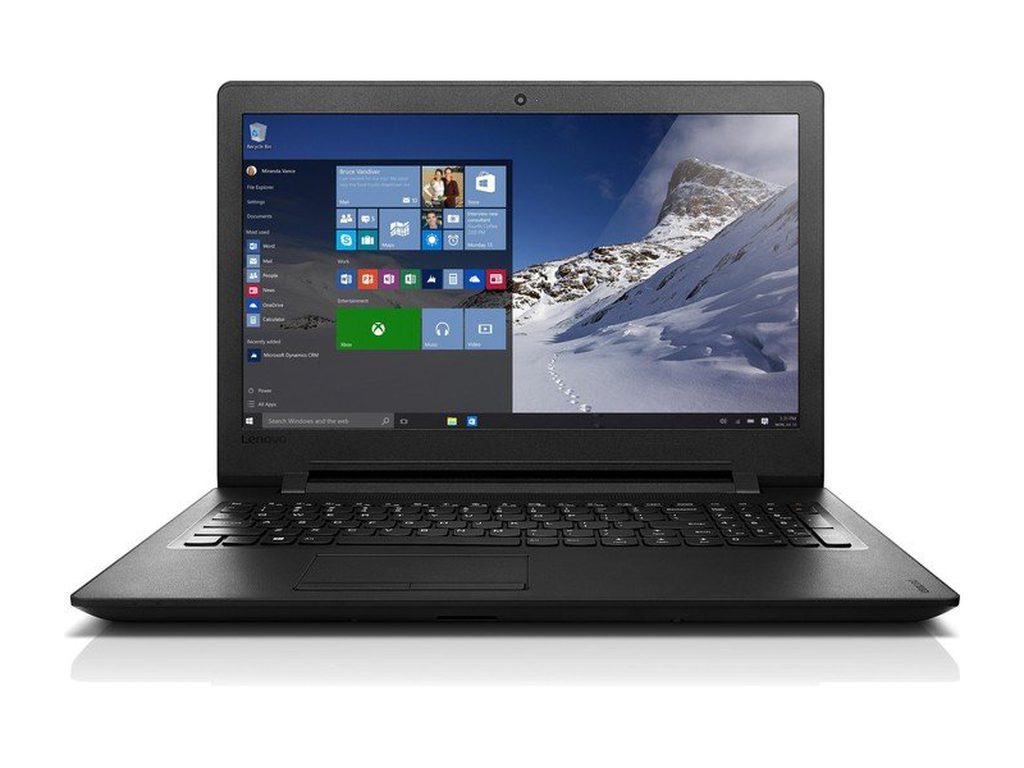

Lenovo IdeaPad 110-15IBR o oznaczeniu kodowym 80T700BDSP to piętnastocalowy laptop z segmentu urządzeń budżetowych i codziennego użytku, który ze względu na prostą konstrukcję zyskał dużą popularność. W miarę upływu lat eksploatacji urządzenia z tej serii trafiają do naprawy z typowymi uszkodzeniami mechanicznymi oraz awariami podzespołów bazowych. Kwestia dostępności elementów zamiennych do tego konkretnego wariantu wymaga dokładnej analizy konstrukcyjnej, ponieważ platforma 110-15IBR łączy w sobie standardowe podzespoły modularne z elementami zintegrowanymi na stałe na płycie głównej.
W przypadku urządzeń z linii IdeaPad kluczowe znaczenie ma weryfikacja kompatybilności części na poziomie numerów katalogowych FRU (Field Replaceable Unit, czyli fabryczny numer części zamiennej przypisany przez inżynierów do danego podzespołu). Wariant 80T700BDSP charakteryzuje się specyficzną konfiguracją obudowy, układu chłodzenia oraz matrycy, co sprawia, że dobór komponentów nie może odbywać się wyłącznie na podstawie ogólnej nazwy serii IdeaPad 110.
Charakterystyka konstrukcyjna Lenovo IdeaPad 110-15IBR i weryfikacja podzespołów
Model IdeaPad 110-15IBR opiera się na architekturze zintegrowanej, w której procesor (CPU, centralna jednostka obliczeniowa) jest wlutowany bezpośrednio w laminat płyty głównej w technologii BGA (Ball Grid Array, czyli rodzaj montażu powierzchniowego za pomocą kulek ze spoiwa lutowniczego). Taka budowa determinuje dostępność oraz sposób wymiany kluczowych modułów elektronicznych. Płyta główna w tej konfiguracji zawiera zintegrowany kontroler zasilania, przetwornice napięć oraz układy graficzne zintegrowane w strukturze procesora.
W zakresie komponentów eksploatacyjnych konstrukcja laptopa wykorzystuje rozwiązania standardowe, co ułatwia pozyskiwanie fabrycznie nowych elementów:
- Matryca ekranu: panel o przekątnej 15,6 cala ze złączem eDP (Embedded DisplayPort, cyfrowy standard przesyłania sygnału wideo) 30-pin. Dostępność nowych paneli LCD (Liquid Crystal Display, wyświetlacz ciekłokrystaliczny) o standardowej rozdzielczości jest wysoka, co pozwala na bezproblemową wymianę w przypadku pęknięć, rozlania ciekłych kryształów czy uszkodzenia podświetlenia LED.
- Gniazdo zasilania DC-in: złącze zasilania umieszczone na przewodzie (tzw. harness cable), niewlutowane w płytę główną. Jest to element wysoce narażony na wyłamania mechaniczne, do którego nowe części zamienne są stale dostępne w łańcuchu dostaw.
- Bateria litowo-jonowa: wewnętrzny akumulator montowany pod dolną pokrywą obudowy. Ze względu na zużycie chemiczne ogniw, nowe pakiety bateryjne dedykowane do serii IdeaPad 110-15 są produkowane i dystrybuowane na bieżąco.
- Klawiatura i touchpad: klawiatura montowana od spodu panelu roboczego (palmrestu) za pomocą plastikowych zgrzewów. Dostępne są zarówno same moduły klawiatury do wgrzania, jak i kompletne moduły górnej obudowy wraz z touchpadem (płytką dotykową).
- Dyski twarde i pamięć operacyjna: urządzenie wykorzystuje standardowe złącze SATA III (Serial Advanced Technology Attachment, szeregowy interfejs magistrali komputerowej) dla nośników 2,5 cala oraz pojedynczy slot SO-DIMM (Small Outline Dual In-line Memory Module, gniazdo pamięci RAM dla urządzeń przenośnych) DDR3L o obniżonym napięciu zasilania, co gwarantuje pełną i nieograniczoną dostępność nowoczesnych nośników SSD (Solid State Drive, dysk półprzewodnikowy).
Dostępność elementów obudowy i mechanizmów zawiasów
Konstrukcja obudowy Lenovo IdeaPad 110-15IBR została wykonana z tworzywa sztucznego, co przy wieloletniej pracy i naturalnym zatarciu smaru w zawiasach prowadzi do powstawania naprężeń. Typową usterką w tym modelu jest wyłamywanie mosiężnych tulei gwintowanych z plastikowych gniazd w klapie matrycy (cover LCD) oraz w dolnej wannie obudowy (bottom case).
Dostępność nowych elementów mechanicznych do wariantu 80T700BDSP kształtuje się następująco:
- Zawiasy matrycy (ramiona lewe i prawe): fabrycznie nowe zestawy zawiasów ze stali są łatwo dostępne. Wymiana obu stron jest zalecana przy każdej naprawie mocowań, aby zrównoważyć opór otwierania pokrywy.
- Klapa matrycy i ramka ekranu: nowe pokrywy górne z fabrycznie osadzonymi tulejami montażowymi są osiągalne w dystrybucji części serwisowych. Wymiana na nowy element przywraca pierwotną sztywność całej konstrukcji ekranu.
- Dolna obudowa (kadłubek dolny): podstawa laptopa, w której osadzone są punkty mocowania zawiasów dolnych oraz płyty głównej. Nowe odlewy obudów dolnych są dostępne z zachowaniem pełnej geometrii otworów wentylacyjnych i portów wejścia-wyjścia.
- Taśma sygnałowa matrycy (LVDS/eDP): elastyczna wiązka przewodów łącząca płytę główną z panelem LCD oraz kamerą internetową. Nowe wiązki sygnałowe są dostępne, co eliminuje konieczność sztukowania uszkodzonych, przetartych żył w przelotce zawiasu.
Procedura doboru części i proces naprawy w niezależnym serwisie
Diagnoza poprzedza każdą naprawę i polega na precyzyjnym określeniu uszkodzonego podzespołu oraz weryfikacji jego parametrów elektrycznych i mechanicznych. Doświadczenie serwisu budowane przez ponad 20 lat oraz ponad 10 000 urządzeń poddanych naprawie pozwala na wyeliminowanie pomyłek wynikających z drobnych różnic rewizyjnych pomiędzy poszczególnymi partiami produkcyjnymi IdeaPad 110-15IBR.
W procesie naprawczym stosujemy wyłącznie nowe części, co zapewnia stabilność pracy sprzętu oraz eliminuje ryzyko ukrytych wad materiałowych. Cała procedura serwisowa przebiega według ściśle określonych etapów:
1. Weryfikacja rewizji sprzętowej i numerów identyfikacyjnych
Demontaż rozpoczyna się od odłączenia zasilania i wewnętrznego akumulatora, aby zabezpieczyć układ KBC (Keyboard Controller, mikrokontroler zarządzający pracą klawiatury, zasilania i czujników) przed przypadkowym zwarciem. Serwisant weryfikuje oznaczenia fabryczne na uszkodzonym komponencie, sprawdzając wersję laminatu płyty, model matrycy oraz rodzaj mocowań obudowy.
2. Naprawa na poziomie komponentowym (BGA/SMD)
W sytuacji braku dostępności kompletnych, fabrycznie nowych płyt głównych do starszych rewizji IdeaPad 110, wykonujemy naprawy na poziomie pojedynczych elementów SMD (Surface Mount Device, podzespoły montowane powierzchniowo). Diagnozujemy i wymieniamy uszkodzone kontrolery przetwornic zasilania (układy PWM), podwójne tranzystory MOSFET w gałęziach zasilania głównego oraz programujemy pamięć BIOS/UEFI w programatorze zewnętrznym.
3. Wymiana modułowa i regulacja mechaniczna
W przypadku wymiany zawiasów lub elementów plastikowych obudowy, nowo montowane zawiasy poddawane są precyzyjnej regulacji siły docisku. Zmniejszenie oporu pracy zawiasów zapobiega ponownemu wyrywaniu mocowań z nowej klapy matrycy. Przy wymianie matrycy instalowany jest fabrycznie nowy panel o parametrach zgodnych ze specyfikacją fabryczną, po czym sprawdzana jest poprawność działania podświetlenia i równomierność barw.
4. Testy obciążeniowe i kontrola jakości
Po zakończeniu montażu urządzenie trafia na stanowisko diagnostyczne. Wykonywane są testy obciążeniowe procesora i układu chłodzenia, weryfikacja poprawności ładowania baterii oraz testy spójności przesyłu danych na magistrali SATA. Na wykonaną usługę oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy.
Czas realizacji standardowej wymiany części z reguły nie przekracza 3 dni. W przypadku procedur konserwacyjnych, takich jak czyszczenie układu chłodzenia z wymianą past termoprzewodzących i termopadów, prace zamykają się w czasie do 24 godzin.
Błędy przy samodzielnym doborze i montażu części do IdeaPad 110-15IBR
Samodzielne próby zamawiania i montażu elementów do modelu Lenovo IdeaPad 110-15IBR-80T700BDSP często prowadzą do powikłań technicznych i dodatkowych uszkodzeń elektroniki:
- Dobór niewłaściwej matrycy ekranu: zamówienie panelu ze złączem po przeciwnej stronie lub o innej grubości obudowy (standard Slim vs. Ultra Slim) uniemożliwia prawidłowe spasowanie ramki i może doprowadzić do naprężeń szkła.
- Montaż klawiatury bez odpowiedniego zgrzania: wciskanie klawiatury na klej zamiast precyzyjnego stopienia fabrycznych kołków montażowych powoduje jej uginanie się podczas pisania, a kleje agresywne chemicznie potrafią uszkodzić ścieżki touchpada.
- Wymiana podzespołów przy podłączonej baterii: w modelu 110-15IBR akumulator znajduje się pod obudową. Próba wymiany taśmy matrycy lub pamięci RAM bez uprzedniego fizycznego odpięcia wtyku baterii prowadzi do natychmiastowego zwarcia w linii 19V zasilania podświetlenia i uszkodzenia procesora lub kontrolera KBC.
- Stosowanie klejów dwuskładnikowych na wyłamane zawiasy: zalewanie pękniętych mocowań żywicami epoksydowymi jest rozwiązaniem krótkotrwałym, które uniemożliwia późniejszy demontaż i często prowadzi do zablokowania mechanizmu obrotowego oraz pęknięcia nowej matrycy. Jedyną trwałą metodą jest montaż nowej pokrywy obudowy lub profesjonalna rekonstrukcja gwintów.
Najczęściej zadawane pytania (FAQ)
Czy do Lenovo IdeaPad 110-15IBR można dokupić nową, oryginalną baterię?
Odpowiedź: Tak, do tego modelu dostępne są fabrycznie nowe pakiety akumulatorowe o pojemności i parametrach elektrycznych w pełni zgodnych z fabrycznymi. Montaż nowej baterii przywraca nominalny czas pracy urządzenia na zasilaniu autonomicznym.
Czy pękniętą obudowę przy zawiasie trzeba wymieniać w całości, czy wystarczy wymiana samych zawiasów?
Odpowiedź: Uszkodzenie najczęściej dotyczy plastikowych gniazd mocujących w klapie lub dolnej wannie, a nie samego metalowego ramienia zawiasu. Wymiana wyłącznie zawiasu nie rozwiąże problemu, jeśli punkty kotwiczenia w obudowie są wyłamane. W takiej sytuacji konieczna jest instalacja nowej klapy matrycy lub dolnej obudowy wraz z nowymi zawiasami.
Czy dostępna jest płyta główna z mocniejszym procesorem do tego modelu?
Odpowiedź: W serii IdeaPad 110-15IBR procesory były montowane na stałe w strukturze płyty głównej (BGA). Choć istniały różne konfiguracje jednostek obliczeniowych, dostępność fabrycznie nowych płyt głównych jako części zamiennych jest ograniczona. Najbardziej opłacalnym i skutecznym sposobem na podniesienie wydajności urządzenia jest montaż nowego dysku SSD na złączu SATA oraz rozbudowa pamięci RAM DDR3L.
Jak długo trwa sprowadzenie i wymiana matrycy w wariancie 80T700BDSP?
Odpowiedź: Standardowe matrycy eDP 30-pin 15,6 cala znajdują się w stałej dystrybucji serwisowej. Wymiana podzespołu wraz z testami wyświetlania z reguły nie przekracza 3 dni roboczych od momentu przyjęcia sprzętu do diagnostyki.
