Specyfika konstrukcji zawiasów obrotowych w laptopach konwertowalnych IdeaPad Flex

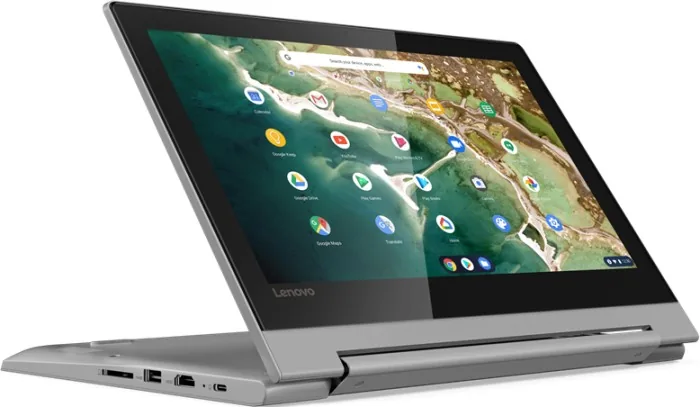

Laptopy z serii IdeaPad Flex należą do segmentu urządzeń hybrydowych 2w1, w których zastosowano mechanizm obrotu o 360 stopni. Konstrukcja ta pozwala na pracę w kilku zdefiniowanych trybach: klasycznego laptopa, podstawki (tryb stand), namiotu (tryb tent) oraz tabletu. Z technicznego punktu widzenia realizacja pełnego obrotu wymaga zastosowania podwójnego układu osiowego w każdym z zawiasów. W przeciwieństwie do standardowych laptopów, w których zawias pracuje w zakresie od 0 do około 135-180 stopni, mechanizm w modelach Flex przenosi obciążenia dynamiczne w pełnym kącie półpełnym i pełnym.
Każdy zawias składa się z zespołu precyzyjnych przekładni, tulei ciernych odpowiadających za generowanie odpowiedniego oporu (torque) oraz ramion montażowych ze stopu metali. Ramiona te są mocowane bezpośrednio do klapy matrycy oraz do dolnej części korpusu, czyli palmrestu (pulpitu roboczego z klawiaturą i gładzikiem). Ze względu na smukłą obudowę oraz konieczność zachowania niskiej masy całego urządzenia, punkty kotwiczenia zawiasów w obudowie opierają się na mosiężnych tulejach gwintowanych (tzw. insertach), które są fabrycznie wprasowywane lub wklejane w cienkie tworzywo sztuczne pokrywy bądź korpusu.
Intensywna eksploatacja laptopa, częsta zmiana trybów pracy oraz naturalne procesy starzenia się materiałów prowadzą do powstawania znacznych naprężeń mechanicznych. Siły działające na punkty mocowania rosną proporcjonalnie do długości ramienia dźwigni, jaką stanowi pokrywa ekranu. W rezultacie zawiasy obrotowe są jednym z najbardziej obciążonych podzespołów w całej konstrukcji IdeaPad Flex, co bezpośrednio przekłada się na profil typowych uszkodzeń fizycznych i elektronicznych w tej linii produktowej.
Objawy uszkodzenia mechanizmu obrotowego i korpusu urządzenia
Usterki układu zawiasów w modelach IdeaPad Flex rzadko pojawiają się bez wcześniejszych symptomów ostrzegawczych. Pierwszym zauważalnym objawem jest zazwyczaj zmiana oporu podczas otwierania lub zamykania pokrywy. Zawias może zacząć stawiać zbyt duży opór wskutek zatarcia mechanizmu ciernego lub przeciwnie – utracić stabilność, co objawia się samoczynnym opadaniem ekranu w trybie klasycznym.
W miarę pogłębiania się problemu pojawiają się wyraźne symptomy uszkodzenia struktury nośnej obudowy:
- Rozchodzenie się elementów obudowy: Powstawanie szczeliny pomiędzy przednią ramką (bezel) a tylną klapą matrycy w dolnych narożnikach ekranu podczas zmiany kąta nachylenia.
- Trzaski i odgłosy pękania: Dźwięki dobiegające z okolic osi obrotu świadczące o wyłamywaniu się plastikowych gniazd i wyrywaniu mosiężnych tulei z tworzywa.
- Unoszenie się palmrestu: Wybrzuszanie lub odstawanie krawędzi obudowy klawiatury w pobliżu zawiasów, co uniemożliwia całkowite domknięcie laptopa.
- Przesunięcie osi ekranu: Asymetria w ułożeniu matrycy względem jednostki zasadniczej, widoczna w postaci nierównych szczelin po obu stronach korpusu.
- Blokada obrotu: Mechaniczne zacięcie uniemożliwiające przejście w tryb tabletu lub namiotu bez użycia nadmiernej siły grożącej pęknięciem panelu dotykowego.
Powiązane usterki ekranu, dotyku i wiązek sygnałowych
Uszkodzenie mechaniczne zawiasu w urządzeniach konwertowalnych niemal zawsze niesie za sobą ryzyko wtórnych awarii podzespołów elektronicznych zlokalizowanych w klapie matrycy. Przez wnętrze lub bezpośrednie sąsiedztwo osi zawiasów przeprowadzone są kluczowe wiązki przewodów: taśma sygnałowa matrycy eDP (Embedded DisplayPort, standard przesyłu obrazu cyfrowego o wysokiej przepustowości), przewód digitizera (warstwy dotykowej), kable anten bezprzewodowych Wi-Fi/Bluetooth oraz przewód zasilający kamerę internetową wraz z mikrofonami.
Gdy wyłamany zawias traci swoje fabryczne prowadzenie, jego ostre krawędzie lub przemieszczające się ramiona zaczynają bezpośrednio naciskać na wiązki kablowe. W skrajnych przypadkach dochodzi do przetarcia izolacji, zgniecenia pojedynczych żył miedzianych lub ich całkowitego przerwania. Objawia się to migotaniem obrazu, zmianą barw, poziomymi lub pionowymi pasami na ekranie, zanikaniem sygnału wideo przy określonym kącie otwarcia, a także brakiem reakcji na dotyk w określonych strefach wyświetlacza.
W modelach IdeaPad Flex matryca LCD jest fabrycznie zespolona z zewnętrzną szybą i digitizerem za pomocą przezroczystego kleju optycznego (technologia pełnej laminacji). Wyrwany zawias wywiera punktowy, niesymetryczny nacisk na krawędź panelu szklanego. Prowadzi to do powstawania tzw. pajączków, czyli pęknięć struktury szkła, trwałego uszkodzenia warstwy ciekłokrystalicznej (czarne plamy wylanej matrycy) bądź błędnego rejestrowania dotyku (zjawisko phantom touch / ghost touch, czyli samoczynne klikanie ekranu bez udziału dłoni).
Przyczyny powstawania luzów i pęknięć w modelach serii Flex
Główną przyczyną problemów z zawiasami 360° jest stopniowa degradacja fabrycznego smaru technologicznego wewnątrz tulei ciernych. Pod wpływem kurzu, pyłu oraz wahań temperatury smar wysycha i ulega zanieczyszczeniu, co drastycznie zwiększa współczynnik tarcia wewnątrz mechanizmu. W efekcie siła potrzebna do obrotu zawiasu staje się większa niż wytrzymałość mechaniczna plastikowych punktów mocowania wewnątrz obudowy.
Drugim czynnikiem jest specyfika materiałowa konstrukcji. Obudowy w wielu wariantach IdeaPad Flex wykonane są ze stopów tworzyw sztucznych (np. poliwęglanu połączonego z ABS). Plastik pod wpływem czasu, ciągłych naprężeń oraz ciepła generowanego przez układ chłodzenia procesora traci elastyczność i staje się kruchy. Metalowe wkładki gwintowane, na których trzymają się śruby mocujące, przestają być stabilnie osadzone w gniazdach i przy próbie otwarcia zostają wyrwane z korpusu.
Nie bez znaczenia pozostają również nawyki eksploatacyjne. Otwieranie laptopa poprzez chwytanie za jeden z górnych rogów ekranu zamiast za środek krawędzi wprowadza silny moment skręcający (siłę asymetryczną). W przypadku mechanizmu 360° jedno ramię przejmuje wówczas niemal całe obciążenie, co prowadzi do przyspieszonego zużycia jednego z zawiasów i pęknięcia dolnego narożnika klapy.
Procedura diagnostyczna i technologia naprawy mechanizmów 360°
Profesjonalna diagnoza poprzedza każdą naprawę i ma na celu ocenę stanu technicznego nie tylko samego zawiasu, ale wszystkich elementów współpracujących. W przypadku zgłoszenia w trybie door-to-door, gdzie sprzęt odbiera kierowca, diagnoza weryfikacyjna jest bezpłatna. Sprawdzamy stan obudowy, integralność panelu dotykowego, ciągłość ścieżek w wiązkach sygnałowych oraz poprawność działania czujników położenia (akcelerometrów i czujników Halla, które odpowiadają za automatyczne blokowanie klawiatury fizycznej w trybie tabletu).
W zależności od skali uszkodzeń stosujemy odpowiednie procedury naprawcze:
- Regulacja i konserwacja mechanizmu ciernego: W sytuacji, gdy zawiasy są nienaruszone konstrukcyjnie, ale stawiają zbyt duży opór, przeprowadzamy precyzyjną kalibrację siły docisku oraz aplikujemy dedykowane smary syntetyczne o wysokiej odporności termicznej.
- Wymiana zawiasów na nowe: W przypadku wygięcia osi, pęknięcia odlewu ramienia lub zatarcia montujemy fabrycznie nowe podzespoły. Stosujemy wyłącznie nowe części, co zapewnia właściwą charakterystykę pracy mechanizmu.
- Odbudowa punktów kotwiczenia (rekonstrukcja gniazd): Jeśli obudowa nie jest pęknięta na zewnątrz, a wyrwaniu uległy jedynie wewnętrzne tuleje gwintowane, wykonujemy rekonstrukcję struktury nośnej przy użyciu żywic technicznych i spoiw metakrylowych o podwyższonej wytrzymałości na ścinanie i rozciąganie.
- Wymiana elementów obudowy: W przypadku rozległych pęknięć zewnętrznych montujemy nową klapę matrycy (top cover) lub nowy palmrest zintegrowany z ramą montażową.
- Naprawa lub wymiana wiązek eDP/digitizera: Uszkodzone przewody sygnałowe są wymieniane na nowe, aby zapobiec zwarciom linii zasilania podświetlenia LED z liniami danych matrycy, co mogłoby skutkować uszkodzeniem układu graficznego na płycie głównej.
Doświadczenie ponad 20 lat w obsłudze urządzeń przenośnych oraz ponad 10 000 urządzeń poddanych naprawie pozwala nam na skuteczne usuwanie nawet skomplikowanych uszkodzeń mechanicznych. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter prac umożliwia realizację zlecenia na miejscu u klienta. W przypadku napraw wymagających dłuższego wiązania spoiw konstrukcyjnych, standardowy czas realizacji z reguły nie przekracza 3 dni. Na wykonane usługi oraz zamontowane podzespoły udzielana jest gwarancja do 12 miesięcy, a na cały okres trwania procedury serwisowej oferowany jest bezpłatny laptop zastępczy.
Czego unikać w przypadku pojawienia się oporu lub luzów
Pojawienie się pierwszych objawów niestabilności zawiasu wymaga natychmiastowej reakcji i ostrożności. Przede wszystkim należy zrezygnować z dalszego otwierania i zamykania pokrywy, a w szczególności z obracania urządzenia do trybu tabletu. Każdy kolejny cykl ruchu pogłębia zniszczenia wewnętrznych mocowań i zwiększa ryzyko bezpowrotnego zniszczenia matrycy dotykowej.
Błędem jest stosowanie domowych metod naprawczych, takich jak wpuszczanie uniwersalnych preparatów penetrujących (np. aerozoli odrdzewiających) w szczeliny zawiasów. Płyny te nie posiadają właściwości smarnych wymaganych w układach ciernych, a dodatkowo przewodzą prąd i mogą spłynąć bezpośrednio na elektronikę matrycy, powodując nieodwracalne zwarcia i plamy na warstwach polaryzacyjnych wyświetlacza.
Nie należy również podejmować prób klejenia obudowy za pomocą szybkoschnących klejów cyjanoakrylowych z zewnątrz. Kleje te nie przenoszą obciążeń dynamicznych, trwale degradują strukturę tworzywa sztucznego (powodując jego kruszenie) oraz uniemożliwiają późniejsze, bezinwazyjne rozłożenie obudowy w warunkach serwisowych. W sytuacji awaryjnej zaleca się pozostawienie ekranu w stałej pozycji otwartej do momentu przeprowadzenia fachowej weryfikacji.
Pytania i odpowiedzi (FAQ)
Czy pęknięcie mocowania zawiasu zawsze oznacza konieczność wymiany całej obudowy?
Nie, w wielu przypadkach możliwa jest chemiczno-mechaniczna rekonstrukcja uszkodzonych gniazd montażowych od wewnątrz obudowy. Jeśli zewnętrzna powierzchnia klapy lub palmrestu nie została rozerwana, odbudowa punktów kotwiczenia przywraca pełną sztywność konstrukcji bez konieczności zakupu nowych elementów plastikowych.
Dlaczego po uszkodzeniu zawiasu ekran dotykowy przestaje prawidłowo reagować?
Przemieszczone ramię zawiasu powoduje punktowy nacisk na krawędź szyby digitizera, co generuje stałe zakłócenia w pojemnościowej warstwie dotykowej. Dodatkowo w rejonie zawiasu przebiega dedykowana wiązka przewodów przesyłająca dane z panelu dotykowego do płyty głównej – jej naciągnięcie lub przetarcie powoduje błędy transmisji.
Jak prawidłowo użytkować laptop IdeaPad Flex, aby uniknąć problemów z zawiasami w przyszłości?
Zaleca się otwieranie i zamykanie pokrywy zawsze oburącz lub poprzez chwytanie za centralny punkt górnej krawędzi ekranu, co równomiernie rozkłada siłę na oba mechanizmy obrotowe. Warto również unikać gwałtownych ruchów podczas przechodzenia w tryb namiotu czy tabletu oraz chronić urządzenie przed zanieczyszczeniami pyłowymi.
Czy naprawa zatartego zawiasu wymaga wymiany matrycy?
Wymiana matrycy jest konieczna wyłącznie wtedy, gdy doszło do jej fizycznego pęknięcia lub trwałego uszkodzenia warstwy ciekłokrystalicznej pod wpływem nacisku wyłamanego mechanizmu. Wczesna interwencja serwisowa i usunięcie usterki mechanicznej pozwala zachować w pełni sprawny, fabryczny wyświetlacz.
