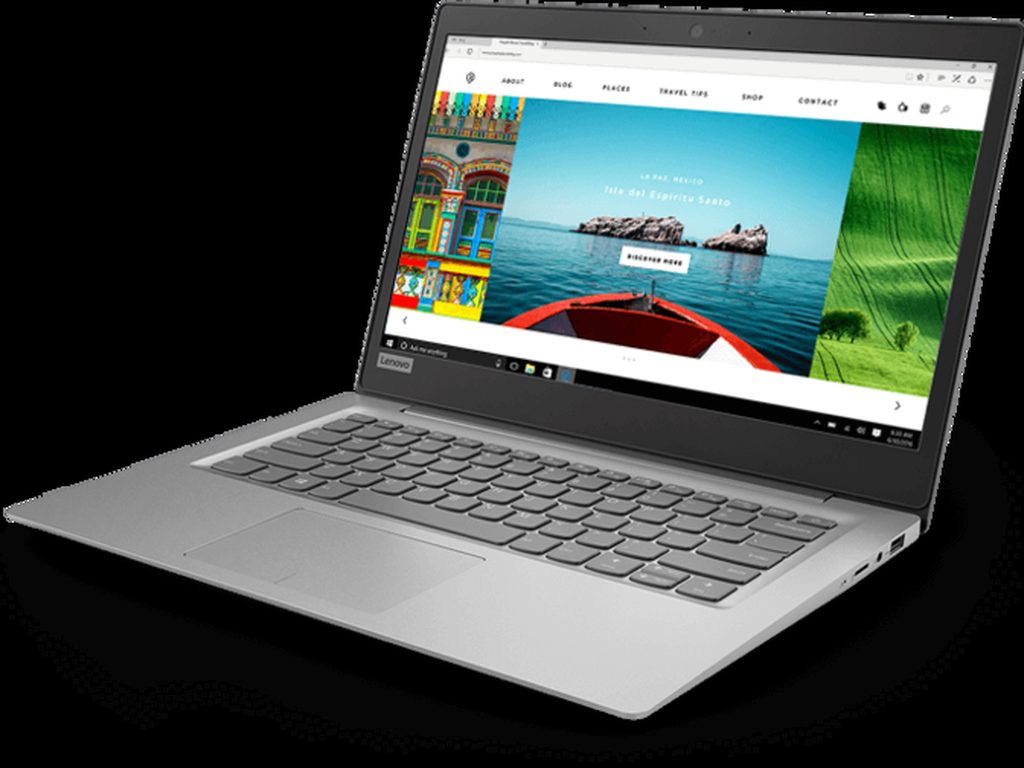

Model Lenovo IdeaPad 120S-14IAP o oznaczeniu kodowym 81A500EDGE to lekki, kompaktowy laptop zaprojektowany z myślą o podstawowych zadaniach biurowych, nauce i przeglądaniu internetu. Ze względu na specyficzną architekturę sprzętową, opartą na energooszczędnych procesorach oraz zintegrowanej pamięci flash eMMC (embedded MultiMediaCard, czyli wlutowanej na stałe pamięci masowej), urządzenie to wymaga przemyślanego podejścia do okresowej obsługi technicznej. Niewielka obudowa z tworzywa sztucznego, pasywny lub miniaturowy aktywny układ odprowadzania ciepła oraz delikatne gniazda montażowe sprawiają, że profilaktyczna konserwacja jest kluczem do zachowania stabilności działania i przedłużenia żywotności podzespołów.
Wraz z upływem czasu każdy przenośny komputer gromadzi zanieczyszczenia, a materiały termoprzewodzące ulegają degradacji chemicznej i fizycznej. W przypadku konstrukcji z serii IdeaPad 120S zaniedbania w tym obszarze prowadzą nie tylko do wzrostu temperatury pracy, ale również do zauważalnego spowolnienia całego środowiska operacyjnego, zjawiska zwanego dławieniem termicznym (thermal throttling, czyli automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem), a także do uszkodzeń mechanicznych delikatnych zawiasów.
Specyfika konstrukcyjna Lenovo IdeaPad 120S-14IAP a wyzwania eksploatacyjne
Konstrukcja obudowy modelu 120S-14IAP charakteryzuje się zwartą budową typu slim. Dolna pokrywa (bottom cover) jest mocowana za pomocą drobnych wkrętów bezpośrednio do korpusu, w którym osadzone są mosiężne tuleje gwintowane. Z biegiem czasu, w wyniku codziennego otwierania i zamykania klapy matrycy, dochodzi do powstawania znacznych naprężeń mechanicznych. Jeśli opór na zawiasach wzrasta wskutek wysychania smaru technicznego, dochodzi do wyłamywania gniazd montażowych z plastiku obudowy dolnej lub palmrestu (górnej części obudowy zintegrowanej z klawiaturą).
Kolejnym kluczowym aspektem tego modelu jest ograniczona przestrzeń wewnątrz obudowy. Płyta główna (mainboard) integruje większość kluczowych elementów: procesor, pamięć operacyjną RAM oraz kontroler dyskowy. Brak możliwości łatwej wymiany modułów pamięci RAM oznacza, że wszelkie niestabilności wynikające z przegrzewania się sekcji zasilania (VRM, czyli modułu regulatora napięcia) bezpośrednio zagrażają ciągłości pracy całego komputera. Odpowiednie odprowadzanie ciepła z tych miniaturowych komponentów jest zatem krytyczne dla bezawaryjności.
Warto również zwrócić uwagę na akumulator litowo-jonowy. Zamknięty wewnątrz obudowy pakiet ogniw narażony jest na bezpośrednie oddziaływanie podwyższonej temperatury, gdy układ chłodzenia traci swoją pierwotną sprawność. Prowadzi to do przyspieszonej degradacji chemicznej ogniw, spadku pojemności efektywnej, a w skrajnych przypadkach do puchnięcia baterii, co może trwale wygiąć touchpad (płytkę dotykową) lub uszkodzić klawiaturę.
Objawy wskazujące na konieczność przeprowadzenia natychmiastowej konserwacji
Użytkownicy tego wariantu IdeaPada mogą zaobserwować szereg symptomów, które bezpośrednio wskazują na potrzebę interwencji serwisowej. Do najczęstszych objawów należą:
- Wyczuwalnie wysoka temperatura na spodzie obudowy: Nadmierne nagrzewanie się plastiku w okolicach środkowej i górnej części klawiatury podczas wykonywania prostych operacji, takich jak odtwarzanie wideo czy praca z dokumentami tekstowymi.
- Spadek płynności działania systemu: Drastyczne zwalnianie reakcji na polecenia, zacinanie się kursora myszy oraz opóźnione otwieranie aplikacji, co wynika z uruchomienia mechanizmów zabezpieczających CPU przed przegrzaniem.
- Opór i trzaski przy poruszaniu klapą: Trzeszczenie, luz na łączeniu matrycy z jednostką zasadniczą lub rozchodzenie się połówek obudowy w narożnikach podczas otwierania laptopa.
- Krótki czas pracy na baterii lub nagłe wyłączanie się: Urządzenie wyłącza się bez ostrzeżenia pod obciążeniem, co bywa mylone z awarią zasilacza, a w rzeczywistości jest odcięciem zasilania przez zabezpieczenie termiczne płyty głównej.
- Problemy z ładowaniem i stabilnością portów: Luźne gniazdo zasilania DC-in lub porty USB, w których gromadzą się zbite drobiny kurzu i włókien tkanin, uniemożliwiające prawidłowy styk elektryczny.
Przyczyny problemów termicznych i mechanicznych w modelu 81A500EDGE
Podstawowym źródłem problemów ze stabilnością termiczną jest naturalne starzenie się fabrycznych materiałów termoprzewodzących. W urządzeniach kompaktowych stosowane są pasty termoprzewodzące oraz termopady (elastyczne podkładki przewodzące ciepło, wypełniające szczeliny między układami a radiatorem). Po kilkunastu miesiącach pracy substancje te tracą swoje właściwości: pasta ulega krystalizacji i twardnieje, tracąc zdolność do efektywnego przekazywania energii cieplnej do miedzianego lub aluminiowego radiatora.
Drugą przyczyną jest gromadzenie się kurzu elektrostatycznego. Nawet w modelach o niskim poborze mocy, mikroskopijne drobiny osadzają się na powierzchni laminatu płyty głównej. Kurz w połączeniu z wilgocią z powietrza tworzy warstwę o właściwościach termoizolacyjnych, a w niekorzystnych warunkach może prowadzić do powstawania mikro-zwarć na miniaturowych elementach SMD (komponentach montowanych powierzchniowo na płycie głównej).
W kwestii mechaniki głównym winowajcą jest zjawisko zmęczenia materiału oraz fabryczne ustawienie siły docisku zawiasów. W tanich konstrukcjach z tworzyw sztucznych opór zawiasu jest często zbyt duży w stosunku do wytrzymałości punktów mocowania w obudowie. Brak regularnej regulacji i smarowania prowadzi do powolnego wyrywania gwintów z plastikowych gniazd, co ostatecznie skutkuje pęknięciem obudowy.
Procedura diagnostyczna i zakres profesjonalnej konserwacji
Profesjonalna konserwacja laptopa Lenovo IdeaPad 120S-14IAP-81A500EDGE to wieloetapowy proces techniczny, który wykracza poza zwykłe przedmuchanie wnętrza sprężonym powietrzem. Każde urządzenie przechodzi przez precyzyjnie określone procedury diagnostyczno-naprawcze.
Weryfikacja wstępna i diagnostyka stanu technicznego
Przed przystąpieniem do demontażu przeprowadzana jest diagnostyka wstępna. Obejmuje ona odczyt parametrów pracy z czujników wbudowanych w płytę główną (Hardware Monitor), pomiar temperatur w spoczynku i pod kontrolowanym obciążeniem testowym, a także weryfikację integralności strukturalnej zawiasów i stanu portów wejścia-wyjścia.
Demontaż obudowy i inspekcja wewnętrzna
Rozłożenie obudowy modelu 120S wymaga użycia specjalistycznych narzędzi antystatycznych (spudgerów z tworzywa sztucznego), aby nie uszkodzić kruchych zatrzasków krawędziowych. Po zdjęciu dolnej pokrywy następuje natychmiastowe odłączenie zintegrowanej baterii od płyty głównej, co eliminuje ryzyko przypadkowego zwarcia podczas dalszych prac.
Czyszczenie i dekontaminacja laminatu
Płyta główna oraz wnętrze obudowy są oczyszczane z kurzu, pyłu i osadów organicznych przy użyciu pędzli antystatycznych ESD (Electrostatic Discharge, chroniących przed wyładowaniami elektrostatycznymi) oraz kąpieli newralgicznych stref w alkoholu izopropylowym o wysokiej czystości (IPA), który usuwa tłuste osady i szybko odparowuje bez pozostawiania śladów.
Wymiana materiałów termoprzewodzących
Stary, skamieniały materiał termiczny jest bezpiecznie usuwany z powierzchni rdzenia procesora oraz sekcji zasilania za pomocą dedykowanych rozpuszczalników chemicznych do past termicznych. Następnie nakładana jest nowa, wysokiej jakości pasta termoprzewodząca o wysokim współczynniku przewodzenia ciepła (wyrażanym w W/mK) oraz montowane są nowe termopady o precyzyjnie dobranej grubości i twardości. Zapewnia to idealne przyleganie radiatora bez wywierania nadmiernego nacisku na delikatny krzemowy rdzeń układu.
Regulacja i regeneracja mechanizmu zawiasów
Zawiasy klapy matrycy są demontowane, oczyszczane ze starego, zapieczonego smaru i poddawane regulacji siły docisku. Aplikowany jest specjalistyczny smar teflonowy lub litowy do mechanizmów precyzyjnych, który zapewnia płynny ruch klapy przy minimalnym oporze. W przypadku wykrycia naderwanych gniazd śrubowych w plastiku obudowy wykonuje się ich chemiczną rekonstrukcję przy użyciu żywic epoksydowych i tworzyw chemoutwardzalnych, przywracając fabryczną sztywność konstrukcji.
Konserwacja portów i klawiatury
Gniazda USB, port HDMI, czytnik kart oraz złącze ładowania są precyzyjnie czyszczone z zabrudzeń mechanicznych i zabezpieczane preparatami do styków elektrycznych (contact cleaner), co zapobiega utlenianiu się pinów i poprawia stabilność połączeń kablowych.
Testy obciążeniowe i kontrola jakości
Po złożeniu urządzenia przeprowadzane są testy stabilności pod obciążeniem (stress testy). Monitorowany jest przebieg krzywej temperatur, taktowanie procesora pod kątem eliminacji dławienia termicznego oraz poprawność działania wszystkich podzespołów wejściowych i wyjściowych.
Zagrożenia związane z nieprawidłowymi próbami samodzielnej naprawy
Samodzielne próby konserwacji tego typu kompaktowego laptopa bez odpowiedniego zaplecza warsztatowego i wiedzy technicznej niosą za sobą wysokie ryzyko trwałego uszkodzenia sprzętu. Poniżej przedstawiono najczęstsze błędy popełniane podczas niefachowych prób serwisowania:
- Użycie sprężonego powietrza bez demontażu: Wdmuchiwanie sprężonego gazu przez szczeliny obudowy powoduje jedynie zbicie kurzu w twardy filc wewnątrz urządzenia lub może doprowadzić do kondensacji wilgoci z puszki na elementach elektronicznych pod napięciem.
- Uszkodzenie mechaniczne zatrzasków i gniazd śrub: Podważanie obudowy metalowymi wkrętakami prowadzi do wyszczerbienia plastiku, zerwania delikatnych zatrzasków obwodowych, a nieodpowiedni dobór długości śrub przy skręcaniu może skutkować przewierceniem obudowy na wylot w okolicach palmrestu.
- Zastosowanie niewłaściwych materiałów termoprzewodzących: Użycie zbyt grubej warstwy pasty, past przewodzących prąd (na bazie ciekłego metalu lub srebra) grozi zwarciem sąsiadujących z procesorem kondensatorów SMD. Z kolei zastosowanie termopada o niewłaściwej grubości uniemożliwi prawidłowy styk radiatora z rdzeniem CPU.
- Wyładowania elektrostatyczne (ESD): Praca bez opaski antystatycznej i odpowiedniej maty może doprowadzić do niewidocznego gołym okiem przebicia struktur półprzewodnikowych procesora lub pamięci eMMC, co skutkuje całkowitym unieruchomieniem płyty głównej.
- Złamanie taśm sygnałowych: Płaskie taśmy FFC/FPC (Flexible Flat Cable, elastyczne przewody taśmowe) łączące klawiaturę, touchpad i płytkę zasilania posiadają miniaturowe, kruche złącza ZIF (Zero Insertion Force). Nieumiejętne ich odpinanie prowadzi do wyłamania zapinek, co uniemożliwia ponowne podłączenie podzespołów.
Zalecenia dotyczące bieżącej eksploatacji
Aby utrzymać laptop Lenovo IdeaPad 120S w optymalnym stanie technicznym pomiędzy okresowymi wizytami serwisowymi, warto wdrożyć kilka podstawowych zasad bezpiecznej eksploatacji:
Przede wszystkim należy unikać używania laptopa na miękkich powierzchniach, takich jak kołdry, koce czy dywany. Tkaniny te nie tylko całkowicie blokują naturalną cyrkulację powietrza wokół dolnej pokrywy, ale działają jak filtr zatrzymujący mikrowłókna, które błyskawicznie wnikają do wnętrza obudowy. Zaleca się pracę na twardych, płaskich blatach lub stosowanie podstawki.
Klapę matrycy należy zawsze otwierać i zamykać, chwytając za jej środkową część, a nie za narożniki. Otwieranie za jeden róg generuje asymetryczne siły skręcające, które bezpośrednio przeciążają jedno z mocowań zawiasu i drastycznie przyspieszają pękanie obudowy. Równie istotne jest regularne wykonywanie kopii zapasowych danych, ponieważ wlutowana na stałe pamięć eMMC w przypadku awarii sekcji zasilania płyty głównej utrudnia szybki odzysk plików.
Często zadawane pytania (FAQ)
Jak często należy przeprowadzać pełną konserwację układu chłodzenia w modelu IdeaPad 120S?
Zaleca się wykonanie pełnej procedury czyszczenia i wymiany materiałów termoprzewodzących co 12 do 18 miesięcy przy standardowym użytkowaniu biurowym. W przypadku pracy w środowisku o podwyższonym zapyleniu lub przy intensywnej eksploatacji, okres ten warto skrócić do 12 miesięcy.
Czy w tym modelu można rozbudować pamięć RAM lub dysk podczas procedury konserwacji?
W wariancie IdeaPad 120S-14IAP pamięć RAM oraz główna pamięć masowa eMMC są zintegrowane na stałe z płytą główną bez możliwości tradycyjnej rozbudowy modułowej. W zależności od wersji laminatu możliwe bywa natomiast zamontowanie dedykowanego nośnika SSD w formacie M.2, co wymaga weryfikacji obecności odpowiedniego złącza na płycie podczas demontażu.
Dlaczego po wymianie pasty termoprzewodzącej laptop nadal jest ciepły w dotyku?
W konstrukcjach o profilu slim część energii cieplnej jest w sposób naturalny rozpraszana przez obudowę i metalowe elementy konstrukcyjne. Istotna jest jednak różnica w temperaturze samego procesora: po prawidłowej konserwacji ciepło jest sprawnie odprowadzane z rdzenia, co zapobiega zjawisku dławienia termicznego i stabilizuje taktowanie jednostki centralnej.
Czy naprawa wyrwanego zawiasu wymaga wymiany całej obudowy na nową?
W większości przypadków nie ma konieczności zakupu nowych elementów kadłubka. Stosowane przez nas metody rekonstrukcji punktów montażowych z użyciem kompozytów chemicznych oraz regulacja oporu zawiasów pozwalają na trwałe odtworzenie mocowań w oryginalnej obudowie, co przywraca jej pełną sztywność mechaniczną.
