Konserwacja Lenovo IdeaPad 520-15IKB-81BF00CXHV — na co zwrócić uwagę przy tym modelu

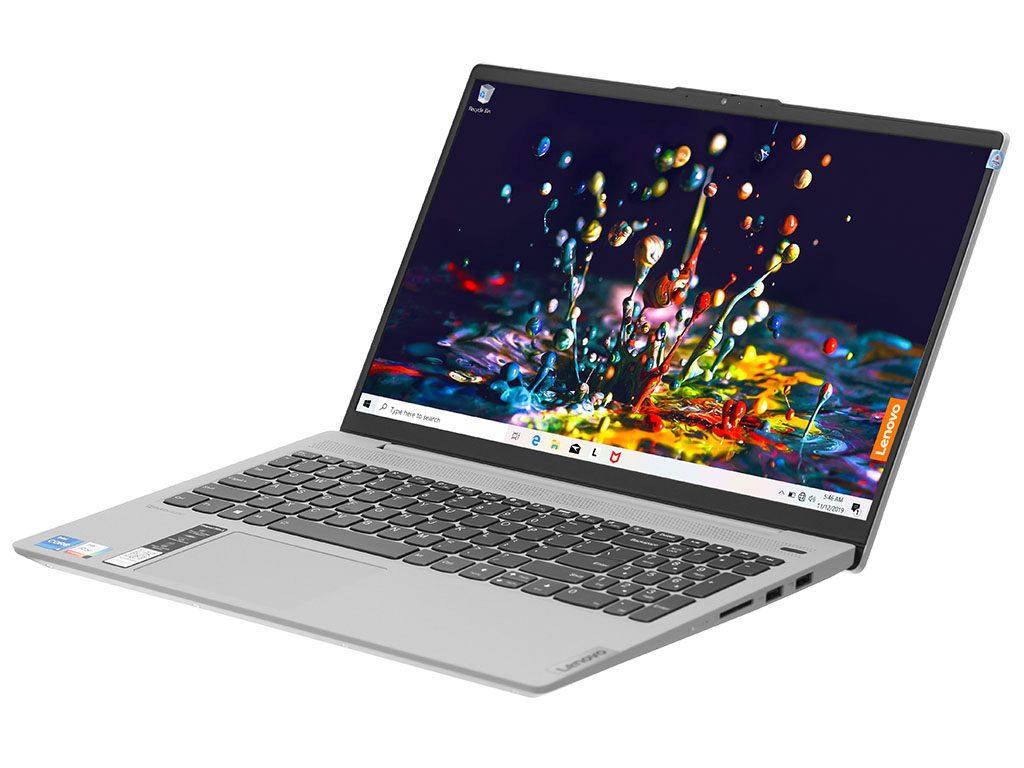

Laptop Lenovo IdeaPad 520-15IKB w konfiguracji oznaczonej kodem producenta 81BF00CXHV to piętnastocalowa jednostka multimedialna, która łączy procesor niskonapięciowy z dedykowaną kartą graficzną. Konstrukcja ta zapewnia odpowiednią kulturę pracy przy zróżnicowanych zastosowaniach domowych i biurowych, jednak obecność dwóch niezależnych źródeł ciepła na wspólnej płycie głównej sprawia, że regularna profilaktyka termiczna oraz dbałość o podzespoły mechaniczne stają się kluczowe dla zachowania pełnej sprawności urządzenia przez wiele lat. Brak systematycznego serwisu w tym wariancie prowadzi nie tylko do spadków wydajności, ale również do przyspieszonego zużycia układów scalonych oraz elementów nośnych obudowy.

Objawy wyeksploatowania układu chłodzenia i mechanizmów obudowy

Proces starzenia się materiałów termoprzewodzących oraz gromadzenia zabrudzeń wewnątrz komory chłodzenia postępuje stopniowo, dając czytelne sygnały ostrzegawcze. W modelu IdeaPad 520-15IKB pierwszym zauważalnym symptomem jest zmiana charakterystyki dźwiękowej wentylatora promieniowego (wirnika tłoczącego powietrze przez miedziane ożebrowanie). Wentylator zaczyna pracować stale na maksymalnej prędkości obrotowej, wydając charakterystyczny szum nawet podczas wykonywania podstawowych operacji systemowych, takich jak przeglądanie stron internetowych czy edycja dokumentów tekstowych.

Kolejnym etapem jest wyczuwalny wzrost temperatury w lewej oraz centralnej części klawiatury, a także na spodniej pokrywie obudowy. Wzrost temperatur prowadzi do zjawiska określanego jako thermal throttling (automatyczne obniżanie taktowania zegarów procesora i układu graficznego w celu zapobieżenia ich fizycznemu przegrzaniu). Użytkownik obserwuje wówczas nagłe spowolnienia systemu, zacięcia animacji, opóźnienia w reakcji na polecenia oraz gwałtowne spadki płynności podczas odtwarzania wideo w wysokiej rozdzielczości lub w trakcie gier.

Równolegle z kwestiami termicznymi ujawniają się objawy mechaniczne. W serii IdeaPad 520 zawiasy matrycy zamocowane są w gniazdach z tworzywa sztucznego. W miarę upływu czasu fabryczny smar w prowadnicach zawiasów twardnieje, co drastycznie zwiększa opór przy otwieraniu i zamykaniu pokrywy ekranu. Wzrost tego oporu wywołuje powstawanie mikropęknięć w dolnej obudowie (palmreście) oraz dolnej wannie komputera, co objawia się charakterystycznym trzeszczeniem, rozchodzeniem się krawędzi obudowy przy narożnikach lub nierównym skokiem klapy matrycy.

Specyfika konstrukcyjna Lenovo IdeaPad 520-15IKB i przyczyny problemów termicznych

Układ chłodzenia w modelu Lenovo IdeaPad 520-15IKB-81BF00CXHV opiera się na module złożonym ze spłaszczonego ciepłowodu (heatpipe – miedzianej rurki wypełnionej cieczą roboczą, która przenosi ciepło dzięki zjawisku parowania i skraplania) oraz wspólnego bloku odbierającego energię cieplną z procesora (CPU) i dedykowanego układu graficznego (GPU). Ciepło jest następnie odprowadzane do radiatora przedmuchiwanego przez pojedynczy wentylator.

Taka architektura stawia wysokie wymagania elementom pośredniczącym w przewodzeniu ciepła. W miarę eksploatacji fabryczna pasta termoprzewodząca (substancja wypełniająca mikroskopijne szczeliny między rdzeniem krzemowym a miedzianą podstawą radiatora) ulega zjawisku degradacji i wysychania. Skamieniała pasta traci swoje właściwości dielektryczne i termiczne, tworząc barierę izolacyjną zamiast przewodzić ciepło do miedzianego ciepłowodu.

Jednocześnie wewnątrz radiatora gromadzi się kurz zmieszany z drobinami włókien i wilgocią z otoczenia. Tworzy on zwartą warstwę, zwaną w żargonie serwisowym filcem przeciwkurzowym, która całkowicie blokuje przepływ powietrza przez szczeliny ożebrowania radiatora. Wentylator, mimo pracy na najwyższych obrotach, mieli jedynie gorące powietrze wewnątrz obudowy, co drastycznie podnosi temperaturę laminatu płyty głównej.

Długotrwałe utrzymywanie się wysokich temperatur ma zgubny wpływ na połączenia lutowane w technologii BGA (Ball Grid Array – matryca mikroskopijnych kulek lutowniczych łączących układ scalony bezpośrednio z płytą główną). Ciągłe cykle nagrzewania do granic bezpieczeństwa i stygnięcia wywołują naprężenia zmęczeniowe w strukturze stopu lutowniczego, co w skrajnych wypadkach prowadzi do pękania kulek lutowniczych, powstawania zimnych lutów i trwałego uszkodzenia mostka hybrydowego lub dedykowanego układu graficznego.

Profesjonalna procedura konserwacji i diagnostyki układu termiczno-mechanicznego

Kompleksowa konserwacja laptopa Lenovo IdeaPad 520-15IKB w warunkach serwisowych to wieloetapowy proces technologiczny, który wykracza poza zwykłe przedmuchanie wnętrza sprężonym powietrzem. Każde urządzenie przechodzi ściśle określoną ścieżkę procedur, mających na celu przywrócenie fabrycznych parametrów pracy.

W pierwszej kolejności wykonywana jest wstępna diagnoza temperaturowa oraz obciążeniowa. Przy użyciu oprogramowania diagnostycznego rejestrowane są parametry czujników termicznych pod pełnym obciążeniem syntetycznym w środowisku testowym. Pozwala to na określenie początkowej sprawności modułu odprowadzania ciepła oraz wykluczenie rozszczelnienia ciepłowodu (utraty gazu roboczego z wnętrza miedzianej rurki).

Kolejnym krokiem jest bezpieczny demontaż urządzenia z zachowaniem zasad ochrony ESD (ochrona przed wyładowaniami elektrostatycznymi, które mogłyby uszkodzić wrażliwe elementy półprzewodnikowe). Odłączana jest bateria główna, po czym następuje demontaż modułu chłodzenia. Stare, skamieniałe resztki materiałów termoprzewodzących są precyzyjnie usuwane z powierzchni rdzeni krzemowych CPU i GPU oraz miedzianych stop radiatora za pomocą dedykowanych rozpuszczalników chemicznych opartych na czystym alkoholu izopropylowym (IPA) o wysokiej czystości.

Wentylator chłodzenia jest rozbierany na części pierwsze. Czyszczone są poszczególne łopatki wirnika, a oś silnika bezszczotkowego zostaje poddana chemicznemu odtłuszczeniu i ponownemu nałożeniu syntetycznego środka smarnego o wysokiej lepkości i odporności na podwyższone temperatury robocze. Likwiduje to bicie osiowe wirnika oraz redukuje hałas generowany przez łożysko ślizgowe.

Na oczyszczone rdzenie aplikowana jest nowoczesna, wysokiej klasy pasta termoprzewodząca o wysokim współczynniku przewodzenia ciepła (wyrażanym w watach na metr-kelwin, W/mK), która zachowuje elastyczność i strukturę przez długi czas. W przypadku zastosowania termopadów (elastycznych taśm termoprzewodzących na sekcji zasilania VRM lub pamięciach VRAM karty graficznej) dobierana jest ściśle ich grubość nominalna z dokładnością do dziesiątych części milimetra, aby zapewnić idealny docisk bez wyginania laminatu płyty.

Równolegle wykonujemy serwis mechaniczny korpusu. Sprawdzany jest stan mosiężnych tulei gwintowanych wtopionych w plastikową strukturę obudowy. Jeśli tuleje wykazują oznaki obluzowania, są chemicznie wzmacniane i rekonstruowane za pomocą żywic konstrukcyjnych. Same zawiasy zostają poddane regulacji siły docisku (momentu obrotowego), co zmniejsza opór stawiany przy otwieraniu pokrywy i zabezpiecza obudowę przed wyłamaniem w przyszłości.

Po złożeniu laptopa przeprowadzane są ponowne testy obciążeniowe, weryfikujące spadek temperatur pod maksymalnym obciążeniem oraz stabilność zegarów taktujących. Weryfikacji podlega także stan pamięci RAM oraz dysku twardego pod kątem błędów odczytu i zapisu.

Błędy podczas samodzielnych prób czyszczenia i na co zwrócić uwagę

Podejmowanie prób samodzielnej konserwacji modelu Lenovo IdeaPad 520-15IKB bez odpowiedniego przygotowania technicznego i narzędzi często prowadzi do powikłań sprzętowych. Najczęstsze błędy obejmują:

• Przedmuchiwanie wnętrza sprężonym powietrzem przez kratki wentylacyjne bez otwierania obudowy – strumień sprężonego gazu wpycha zbity filc kurzu bezpośrednio między łopatki wentylatora, powodując jego zablokowanie. Ponadto gwałtowny pęd powietrza potrafi rozpędzić wirnik do prędkości przekraczających wartości znamionowe, co działa jak prądnica i generuje impuls napięciowy wsteczny na płycie głównej, mogący uszkodzić układ sterujący (Super I/O).
• Brak odłączenia zasilania bateryjnego przed demontażem – płyta główna w nowoczesnych laptopach znajduje się pod napięciem pomocniczym nawet wtedy, gdy urządzenie jest całkowicie wyłączone. Przypadkowe dotknięcie metalowym wkrętakiem elementów w okolicach gniazda baterii lub złącza matrycy (eDP) prowadzi do natychmiastowego zwarcia linii zasilania i uszkodzenia procesora lub kontrolerów przetwornic.
• Zastosowanie niewłaściwych materiałów termoprzewodzących – użycie tanich past o niskim współczynniku przewodzenia lub zastąpienie elastycznych termopadów pastą termoprzewodzącą skutkuje brakiem fizycznego kontaktu radiatora z rdzeniem i natychmiastowym przegrzewaniem podzespołów.
• Nieumiejętny demontaż dolnej pokrywy – obudowa serii 520 posiada delikatne plastikowe zatrzaski po obwodzie. Podważanie ich metalowymi narzędziami powoduje wyłamanie zaczepów, deformację krawędzi oraz zarysowania powierzchni.
• Nierównomierne dokręcanie śrub radiatora – moduł chłodzenia posiada numerację określającą kolejność wkręcania śrub dociskowych. Zignorowanie tej kolejności lub zbyt mocne dokręcenie z jednej strony wywołuje nierównomierny nacisk na krzemowy rdzeń pozbawiony metalowego odpromiennika ciepła (IHS), co prowadzi do mechanicznego ukruszenia krawędzi krzemu i bezpowrotnego zniszczenia układu scalonego.

Kompleksowa obsługa serwisowa w systemie dojazdowym

W przypadku zaobserwowania problemów z przegrzewaniem lub głośną pracą, naprawiamy i zabezpieczamy laptopy z wykorzystaniem wieloletniego zaplecza technicznego. Posiadamy ponad 20 lat doświadczenia w usuwaniu awarii w urządzeniach przenośnych, a na naszym koncie znajduje się ponad 10 000 urządzeń przywróconych do pełnej sprawności technicznej.

Obsługa realizowana jest w wygodnym modelu dojazdowym. Zapewniamy dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, eliminując konieczność osobistego transportowania sprzętu. Diagnoza poprzedza każdą procedurę naprawczą, a w przypadku konieczności wykonania zaawansowanych prac w trybie door-to-door (odbiór sprzętu przez kierowcę) diagnoza jest całkowicie darmowa. Jeżeli w tym trybie sprzęt okaże się nienaprawialny, obowiązuje zasada, że brak możliwości naprawy zwalnia z opłat.

Większość typowych usterek i prac konserwacyjnych wykonujemy sprawnie, a czas czyszczenia i przyspieszania systemu z reguły zamyka się w czasie do 24 godzin. Wszelkie inne naprawy sprzętowe z reguły nie przekraczają 3 dni roboczych. Na czas trwania procedur serwisowych zapewniamy bezpłatny laptop zastępczy na cały okres naprawy, wydawany bez konieczności wpłacania kaucji i bez limitu czasowego. Do wszelkich napraw wykorzystujemy wyłącznie nowe komponenty, a na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Dla podmiotów gospodarczych wystawiana jest faktura bez VAT.

Najczęściej zadawane pytania (FAQ)

Jak często należy wykonywać czyszczenie i wymianę pasty w Lenovo IdeaPad 520-15IKB?
W warunkach standardowego użytkowania domowego lub biurowego zaleca się przeprowadzanie pełnej konserwacji termicznej raz na 12 do 18 miesięcy. W przypadku pracy w środowisku o podwyższonym zapyleniu lub przy intensywnym wykorzystywaniu dedykowanej karty graficznej, okres ten warto skrócić do 12 miesięcy, aby nie dopuścić do zablokowania kanałów wentylacyjnych.

Czy głośna praca wentylatora zawsze oznacza konieczność jego wymiany?
Nie. W większości przypadków wzmożony hałas wynika z konieczności kompensacji wysokiej temperatury poprzez pracę na maksymalnych obrotach lub z zabrudzenia samego rotora. Dopiero w sytuacji, gdy łożysko wykazuje fizyczny luz osiowy, słychać metaliczne tarcie lub wirnik generuje wibracje mimo oczyszczenia i nasmarowania, konieczna jest wymiana modułu wentylatora na fabrycznie nowy element.

Dlaczego po kilku latach obudowa przy zawiasach zaczyna się rozchodzić?
Jest to rezultat stopniowego utleniania i wysychania smaru w mechanizmie zawiasu matrycy. Zwiększony opór przenosi ogromne siły dźwigni bezpośrednio na plastikowe gniazda mocujące w dolnej części obudowy, doprowadzając do wyrywania mosiężnych tulei. Regularna regulacja i konserwacja mechanizmu zawiasów całkowicie eliminuje to zjawisko.

Czy konserwacja układu chłodzenia wpłynie na przyspieszenie działania laptopa?
Tak. Usunięcie bariery termicznej pozwala procesorowi oraz układowi graficznemu na stabilną pracę z maksymalnymi częstotliwościami zegarów w trybie dynamicznego podbijania taktowania (Turbo Boost). Zlikwidowanie dławienia termicznego bezpośrednio przekłada się na płynniejszą pracę systemu operacyjnego i brak spowolnień pod obciążeniem.
