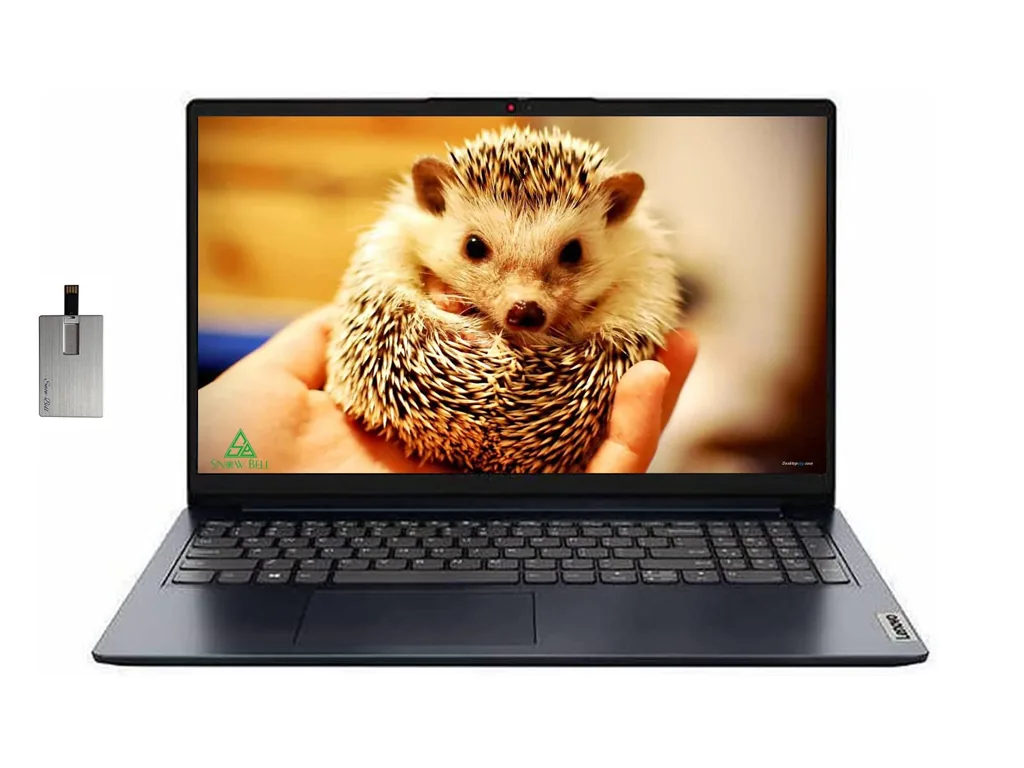

Lenovo IdeaPad 1 — diagnostyka i typowe punkty awaryjności

Seria Lenovo IdeaPad 1 to jedna z najpopularniejszych linii podstawowych laptopów do codziennych zadań biurowych, nauki zdalnej oraz przeglądania internetu. Charakteryzuje się zwartą, lekką obudową oraz energooszczędną architekturą podzespołów. Ze względu na budżetową konstrukcję oraz kompromisy inżynieryjne zastosowane przez producenta w celu zredukowania masy i kosztów produkcji, modele te posiadają specyficzne punkty podatne na awarie. Prawidłowa identyfikacja symptomów pozwala uniknąć pogłębiania uszkodzeń płyty głównej lub elementów mechanicznych obudowy.

Typowe objawy usterek w laptopach Lenovo IdeaPad 1

Objawy problemów technicznych w laptopach Lenovo IdeaPad 1 można podzielić na awarie układu zasilania, błędy integralności pamięci masowej, zaburzenia transmisji obrazu oraz mechaniczne uszkodzenia obudowy. Do najczęściej rejestrowanych zachowań należą:

• Brak reakcji na przycisk włącznika: Laptop nie uruchamia się, dioda ładowania nie świeci lub gaśnie natychmiast po podłączeniu zasilacza. W niektórych przypadkach dioda miga w określonym rytmie, sygnalizując zadziałanie zabezpieczeń przeciwzwarciowych.
• Pętla restartów (tzw. bootloop): Komputer włącza się, wentylator (o ile występuje w danej wersji) zaczyna pracować, podświetlenie ekranu na moment się aktywuje, po czym urządzenie wyłącza się i próbuje uruchomić ponownie bez wyświetlenia logo producenta.
• Zatrzymanie na ekranie startowym: System operacyjny nie ładuje się, a na ekranie pojawia się komunikat o braku nośnika rozruchowego (Default Boot Device Missing or Boot Failed) lub urządzenie przechodzi bezpośrednio do menu konfiguracji UEFI/BIOS (podstawowy system wejścia-wyjścia sterujący procedurą startową).
• Opór przy otwieraniu pokrywy i pękanie plastików: Dolna część obudowy w okolicach zawiasów zaczyna się rozchodzić, słychać trzaski przy zmianie kąta nachylenia matrycy, a szczelina między dolną obudową (bottom case) a panelem klawiatury (palmrest) stopniowo się powiększa.
• Migotanie lub zanikanie obrazu: Poruszanie pokrywą ekranu powoduje powstawanie poziomych pasków, zmianę kolorystyki lub całkowity zanik obrazu, co wskazuje na przerwanie ciągłości przewodów w wiązce sygnałowej eDP (embedded DisplayPort, niskonapięciowy standard transmisji wideo).
• Zablokowanie aktualizacji systemu przez brak miejsca: W wariantach wyposażonych w zintegrowaną pamięć eMMC (embedded MultiMediaCard, pamięć flash wlutowana na stałe w płytę główną) o małej pojemności dochodzi do przepełnienia nośnika, co uniemożliwia instalację poprawek i prowadzi do błędów systemu plików.

Przyczyny awarii i słabe punkty konstrukcji IdeaPad 1

Analiza konstrukcyjna Lenovo IdeaPad 1 pozwala wskazać kilka kluczowych obszarów, w których najczęściej dochodzi do uszkodzeń podzespołów elektronicznych i mechanicznych.

Architektura zintegrowanej pamięci eMMC i ograniczenia nośników danych

W wielu konfiguracjach Lenovo IdeaPad 1 zastosowano pamięć masową typu eMMC przylutowaną bezpośrednio do laminatu płyty głównej w obudowie BGA (Ball Grid Array, rodzaj montażu powierzchniowego za pomocą kulek ze spoiwa lutowniczego). Kości te posiadają ograniczoną liczbę cykli zapisu i odczytu. Intensywna praca pamięci wirtualnej (pliku wymiany systemu operacyjnego przy małej ilości pamięci RAM) prowadzi do szybkiej degradacji komórek pamięci flash. Uszkodzenie kontrolera eMMC skutkuje całkowitym brakiem wykrywania dysku przez procesor i uniemożliwia start komputera.

Układ zasilania i sekcja ładowania akumulatora

W modelach IdeaPad 1 układ ładowania oparty jest na przetwornicy sterującej (układzie typu charger IC) współpracującej z tranzystorami polowymi MOSFET (tranzystor z izolowaną bramką regulujący przepływ prądu). Zastosowanie nieoryginalnych zasilaczy impulsowych lub przepięcia w sieci energetycznej powodują przebicie w głównej linii zasilania (tzw. linii 19V lub 20V). Skutkuje to zwarciem do masy i zablokowaniem pracy przetwornic wytwarzających napięcia pomocnicze (3.3V i 5V niezbędne do pracy układu sterowania KBC/EC — Embedded Controller).

Gniazdo zasilania i porty wejścia-wyjścia

Zależnie od rocznika, IdeaPad 1 korzysta z gniazda zasilania typu slim-tip, gniazda baryłkowego lub portu USB-C. W wersjach ze złączem montowanym powierzchniowo (SMD) na płycie głównej bez dodatkowego wzmocnienia metalową ramką, naprężenia kabla zasilającego prowadzą do wyrwania padów lutowniczych (punktów styku na laminacie). Może to wywołać mikrozwarcia między warstwami płytki drukowanej (PCB).

Konstrukcja zawiasów i mocowań w tworzywie obudowy

Zawiasy matrycy w IdeaPad 1 wykonane są ze stali i wyregulowane ze stosunkowo dużym oporem roboczym. Zostały one przykręcone śrubami do mosiężnych tulejek zatopionych bezpośrednio w cienkim tworzywie sztucznym klapy matrycy lub dolnego kadłubka. W miarę upływu czasu tworzywo traci elastyczność, a siła działająca na małą powierzchnię wyrywa mosiężne gwinty z plastiku. Uszkodzony zawias zaczyna naciskać na matrycę LCD oraz przecierać taśmę sygnałową eDP i anteny modułu Wi-Fi.

Chłodzenie pasywne a degradacja procesora SoC

Część wersji IdeaPad 1 posiada pasywny układ odprowadzania ciepła (bez wentylatora, oparty wyłącznie na niewielkim aluminiowym radiatorze). Układ SoC (System on a Chip, jednoukładowy system integrujący procesor, układ graficzny i mostek południowy) pracuje w wyższych temperaturach roboczych. Zeschnięcie fabrycznej pasty termoprzewodzącej prowadzi do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem), a w dłuższej perspektywie do degradacji połączeń lutowniczych pod układem scalonym.

Procedura diagnostyczna i zakres napraw w serwisie

Wieloletnia praktyka i obsługa ponad 10 000 urządzeń pozwala nam precyzyjnie zlokalizować źródło awarii w modelach IdeaPad 1 przy użyciu zaawansowanych przyrządów pomiarowych.

Pomiary elektryczne na płycie głównej

Diagnoza płyty głównej rozpoczyna się od kontroli rezystancji głównych gałęzi zasilania względem masy za pomocą mikrowoltomierza i multimetru laboratoryjnego. W przypadku wykrycia zwarcia stosujemy próbę zwarciową z wykorzystaniem regulowanego zasilacza laboratoryjnego oraz kamery termowizyjnej o wysokiej rozdzielczości optycznej. Pozwala to na bezbłędne wskazanie nagrzewającego się, uszkodzonego elementu (kondensatora ceramicznego MLCC, tranzystora MOSFET lub układu scalonego przetwornicy).

Naprawy mikrolutownicze i wymiana komponentów BGA

Wymiana uszkodzonych elementów SMD i scalonych kontrolerów zasilania odbywa się na stacjach lutowniczych na gorące powietrze (hot-air) oraz grotowych stacjach mikrolutowniczych z precyzyjną kontrolą profilu termicznego. W przypadku uszkodzeń zintegrowanych pamięci eMMC lub konieczności programowania pamięci nieulotnej Flash SPI (w której zapisany jest wsad BIOS/UEFI), wykonujemy programowanie kości programatorami zewnętrznymi z odtworzeniem unikalnych bloków danych konfiguracyjnych DMI (Desktop Management Interface, informacje o numerze seryjnym i modelu).

Regeneracja i rekonstrukcja mocowań obudowy

W przypadku wyłamanych zawiasów nie ograniczamy się do powierzchownego klejenia. Proces obejmuje odbudowę gniazd śrub za pomocą chemoutwardzalnych kompozytów polimerowych o strukturze zbliżonej do oryginalnego tworzywa ABS/PC. Równocześnie wykonujemy regulację siły docisku zawiasów, redukując opór otwierania do optymalnego poziomu, co trwale zabezpiecza obudowę przed ponownym pęknięciem. Do napraw używamy wyłącznie nowe podzespoły (np. nowe klapy matrycy, nowe taśmy sygnałowe eDP), nigdy części z odzysku.

Konserwacja układu termicznego

Każda naprawa płyty głównej jest połączona z usunięciem zestarzałych materiałów termoprzewodzących i nałożeniem pasty o wysokim współczynniku przewodzenia ciepła oraz wymianą termopadów (elastycznych taśm termoprzewodzących) na sekcji zasilania.

Typowe błędy podczas samodzielnych prób naprawy

Konstrukcja laptopów Lenovo IdeaPad 1 jest zwarta, a demontaż wymaga zachowania określonej kolejności technologicznej. Próby samodzielnej ingerencji często kończą się pogłębieniem usterek:

• Otwieranie obudowy bez odłączenia baterii: Odpięcie taśmy matrycy LCD przy podłączonym akumulatorze wewnętrznym skutkuje natychmiastowym zwarciem linii zasilania podświetlenia (często 19V) do linii sygnałowych danych procesora (3.3V lub niższych). Skutkiem jest trwałe uszkodzenie układu SoC, co eliminuje możliwość ekonomicznej naprawy płyty.
• Podważanie obudowy metalowymi narzędziami: Użycie metalowych wkrętaków zamiast plastikowych otwieraków (spudgerów) prowadzi do połamania delikatnych zatrzasków kadłubka oraz zarysowania ścieżek sygnałowych na krawędziach laminatu płyty głównej.
• Stosowanie klejów błyskawicznych typu cyjanoakryl na pęknięte zawiasy: Kleje te są kruche, nie przenoszą obciążeń dynamicznych i parując, powodują matowienie powierzchni plastiku oraz wnikają do wnętrza mechanizmu zawiasu, powodując jego całkowite zablokowanie.
• Wkręcanie śrub o niewłaściwej długości: Zastosowanie zbyt długiej śruby w niewłaściwym otworze montażowym prowadzi do przewiercenia obudowy na wylot lub uszkodzenia wielowarstwowej płyty głównej i zwarcia wewnętrznych warstw miedzi.
• Używanie nieodpowiednich past termoprzewodzących: Zastosowanie past przewodzących prąd (lub ciekłego metalu) na odkryty rdzeń procesora w IdeaPad 1 może doprowadzić do zwarcia drobnych kondensatorów filtrujących znajdujących się bezpośrednio wokół rdzenia krzemowego.

Organizacja naprawy i standard obsługi

Doświadczenie ponad 20 lat w branży serwisowej pozwala nam świadczyć usługi w przejrzystym i wygodnym dla użytkownika modelu. Obsługujemy cały obszar Warszawy oraz okoliczne miejscowości w promieniu do 40 km. W przypadku zgłoszenia nasz mobilny serwisant lub kierowca realizuje dojazd do 1 godziny. Większość usterek usuwamy podczas pierwszej wizyty, a w sytuacjach wymagających skomplikowanych prac laboratoryjnych z wykorzystaniem stacji BGA, naprawa z reguły nie przekracza 3 dni (czyszczenie i optymalizacja systemu realizowane są w czasie do 24 godzin). W trybie odbioru door-to-door przez kierowcę diagnoza urządzenia jest w pełni bezpłatna. Na czas trwania procedury serwisowej udostępniamy bezpłatny laptop zastępczy bez kaucji i limitu czasowego, a na wykonane prace udzielamy gwarancji do 12 miesięcy.

Pytania i odpowiedzi (FAQ)

Czy w Lenovo IdeaPad 1 można rozbudować pamięć RAM i wymienić dysk na większy?
Zależy to od dokładnego oznaczenia podmodelu. W wielu tańszych wariantach pamięć RAM jest w całości wlutowana na stałe w płytę główną bez wolnego slotu SO-DIMM (modułu rozszerzenia pamięci). W przypadku pamięci masowej, jeśli laptop posiada wyłącznie wlutowaną pamięć eMMC, niektóre płyty mają nieobsadzone gniazdo M.2 na dysk SSD NVMe (szybki nośnik w standardzie Non-Volatile Memory Express), które można aktywować po wlutowaniu odpowiednich złączy i elementów pasywnych lub zamontować dedykowany nośnik w istniejącym slocie.

Laptop IdeaPad 1 nie włącza się po aktualizacji BIOS. Co można zrobić?
Nieudana aktualizacja oprogramowania układowego (np. z powodu rozładowania baterii w trakcie procesu) skutkuje uszkodzeniem pamięci Flash SPI. W warunkach domowych nie ma możliwości przywrócenia sprawności. W serwisie wylutowujemy układ pamięci lub podłączamy programator bezpośrednio do płyty, wgrywamy czysty obraz oprogramowania z wyczyszczonym regionem ME/TXE (Management Engine / Trusted Execution Engine) i przywracamy integralność systemu startowego.

Dlaczego obudowa w okolicy zawiasu zaczęła trzeszczeć i się rozchodzić?
Jest to typowe zmęczenie materiału w budżetowych modelach z tworzywa sztucznego. Mosiężne tuleje gwintowane tracą oparcie w wyłamanych plastikowych gniazdach. Zaleca się jak najszybsze zaprzestanie zamykania i otwierania pokrywy, aby uniknąć pęknięcia delikatnej matrycy LCD lub przecięcia wiązki przewodów matrycy, co mogłoby wywołać zwarcie na płycie głównej.

Czy opłaca się naprawiać zalanego laptopa Lenovo IdeaPad 1?
Opłacalność zależy od skali zniszczeń wywołanych korozją elektrochemiczną. Kluczowy jest czas reakcji — im szybciej odłączone zostanie źródło zasilania oraz bateria wewnętrzna, tym większa szansa na uratowanie płyty. Po dostarczeniu komputera wykonujemy mycie laminatu w myjce ultradźwiękowej ze specjalistyczną chemią usuwającą osady, po czym oceniamy stan ścieżek i komponentów elektronicznych.
