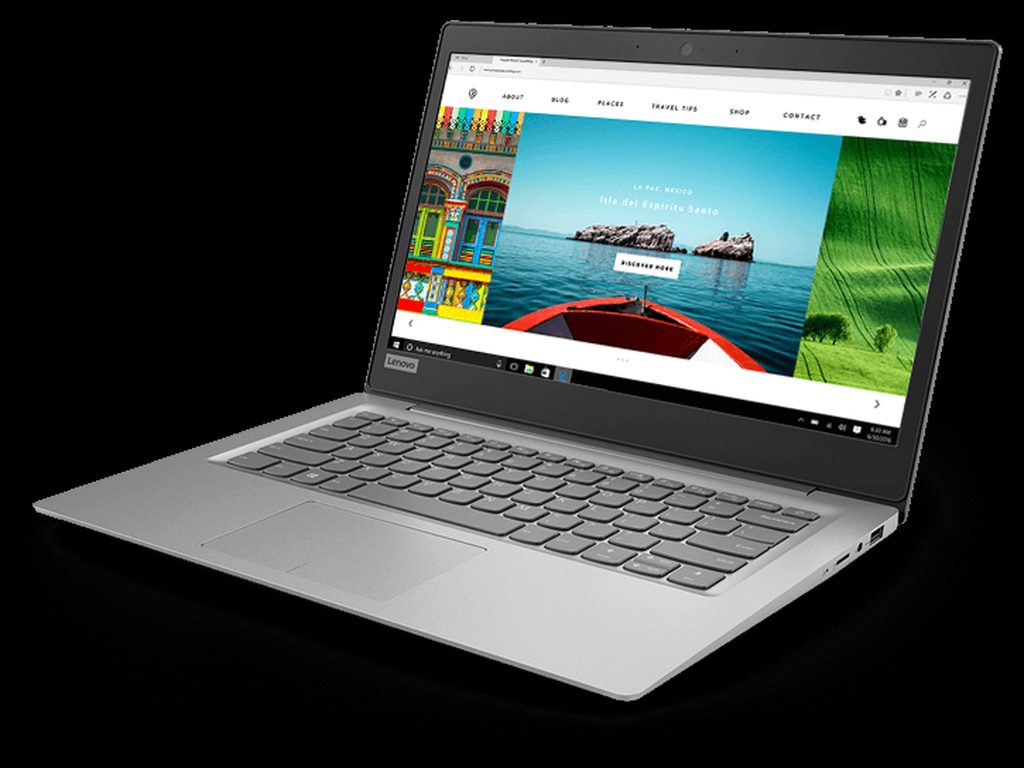

Model Lenovo IdeaPad 120S-14IAP o oznaczeniu kodowym 81A5008BSP to kompaktowy, energooszczędny komputer przenośny zaprojektowany z myślą o podstawowych zadaniach biurowych, nauce oraz przeglądaniu sieci. Ze względu na swoją specyficzną architekturę sprzętową, w tym pasywny układ chłodzenia (radiator odprowadzający ciepło bez użycia wentylatora) oraz zintegrowane bezpośrednio z płytą główną kluczowe komponenty, urządzenie to charakteryzuje się unikalnymi cechami konstrukcyjnymi. Kiedy dochodzi do spadku wydajności, problemów z zasilaniem lub uszkodzeń mechanicznych, użytkownicy stają przed wieloma pytaniami dotyczącymi opłacalności, możliwości modernizacji oraz procedury serwisowej. Poniższe zestawienie szczegółowo omawia naturę techniczną tego modelu, najczęstsze usterki oraz etapy profesjonalnej obsługi serwisowej realizowanej z dojazdem do klienta.
Specyfika konstrukcyjna Lenovo IdeaPad 120S-14IAP a codzienna eksploatacja
Konstrukcja Lenovo IdeaPad 120S-14IAP opiera się na procesorach o bardzo niskim poborze energii elektrycznej oraz zminimalizowanej liczbie elementów ruchomych. W wariancie 81A5008BSP zastosowano bezgłośny system chłodzenia, co oznacza, że rozpraszanie ciepła generowanego przez procesor i układ zasilania odbywa się wyłącznie drogą konwekcji przez miedzianą lub aluminiową płytkę termoprzewodzącą. Brak wentylatora eliminuje wprawdzie ryzyko zatarcia łożyska czy zablokowania łopatek kurzem, jednak nakłada szczególne wymagania na stan termopadów (elastycznych taśm przewodzących ciepło) oraz past termoprzewodzących (substancji wypełniających mikroskopijne szczeliny między rdzeniem krzemowym a radiatorem).
Drugim kluczowym aspektem tego modelu jest wysoki stopień integracji komponentów bazowych. W strukturze płyty głównej (laminatu drukowanego zawierającego główne ścieżki sygnałowe i zasilające) osadzone są na stałe:
- Pamięć operacyjna RAM (pamięć o dostępie swobodnym) w technologii LPDDR4, wlutowana w technologii BGA (układ połączeń kulkowych pod strukturą chipu), bez obecności tradycyjnych gniazd SO-DIMM (slotów umożliwiających prostą wymianę modułów pamięci).
- Pamięć masowa w postaci nośnika eMMC (wbudowanej karty pamięci flash połączonej bezpośrednio z kontrolerem płyty głównej), która w niektórych konfiguracjach bywa jedynym źródłem przestrzeni na system operacyjny i pliki użytkownika.
- Kontroler wbudowany KBC/EC (układ scalony zarządzający klawiaturą, pracą przycisku włącznika oraz sekwencją startową zasilania).
Świadomość tej budowy pozwala lepiej zrozumieć, dlaczego pewne symptomy, takie jak nagłe spowolnienie działania systemu lub brak reakcji na podłączenie ładowarki, wymagają precyzyjnych pomiarów elektronicznych, a nie jedynie prostej wymiany podzespołów wtykowych.
Najczęstsze usterki zgłaszane w modelu IdeaPad 120S-14IAP
W trakcie wieloletniej praktyki serwisowej zdiagnozowano powtarzalne scenariusze awarii, które dotyczą konkretnie tej serii urządzeń Lenovo IdeaPad. Zgłoszenia użytkowników koncentrują się wokół kilku głównych obszarów funkcjonalnych.
Problemy z ładowaniem i zasilaniem płyty głównej
Jednym z najczęstszych objawów jest brak ładowania akumulatora litowo-jonowego lub całkowity brak reakcji na wciśnięcie włącznika zasilania. Źródłem problemu bywa mechaniczne wyrobienie gniazda zasilania DC-IN (złącza przyjmującego wtyk ładowarki) lub uszkodzenie pierwszego stopnia przetwornicy głównej (układu tranzystorów MOSFET odpowiedzialnych za bezpieczne przekazanie napięcia wejściowego na główną szynę zasilającą). W przypadku zwarcia w linii 19V laptop przechodzi w stan zabezpieczenia przeciwzwarciowego, co całkowicie odcina dopływ prądu do dalszych obwodów.
Drastyczny spadek wydajności i przepełnienie pamięci eMMC
Pamięci flash typu eMMC posiadają ograniczoną liczbę cykli zapisu i odczytu. W sytuacji, gdy pamięć operacyjna zostaje zapełniona, system operacyjny intensywnie wykorzystuje pamięć masową do obsługi tzw. pliku stronicowania (przestrzeni wymiany danych na dysku). Prowadzi to do zjawiska thermal throttlingu programowego lub sprzętowego (automatycznego obniżania taktowania zegara procesora w celu uniknięcia przegrzania) oraz zużycia komórek pamięci flash, objawiającego się zawieszaniem aplikacji i błędami integralności plików.
Uszkodzenia zawiasów i mocowań w obudowie
Lekka konstrukcja z tworzywa sztucznego sprawia, że opór stawiany przez zawiasy matrycy przenosi się bezpośrednio na mosiężne tuleje gwintowane wtopione w dolną obudowę (palmrest lub dolną pokrywę kadłubka). Z czasem dochodzi do wyrwania tych gniazd, co objawia się rozchodzeniem obudowy podczas otwierania ekranu, a w skrajnych przypadkach może doprowadzić do przecięcia taśmy sygnałowej eDP (przewodu przesyłającego obraz do matrycy LCD) lub kabli antenowych modułu Wi-Fi.
Diagnostyka i procedury naprawcze krok po kroku
Doświadczenie serwisu obejmujące ponad 20 lat pracy z urządzeniami przenośnymi oraz wykonane naprawy w liczbie ponad 10 000 urządzeń pozwalają na precyzyjne i powtarzalne usuwanie usterek w architekturze jednoukładowej SoC (System on Chip — układ scalony łączący procesor, układ graficzny i mostek południowy w jednym krzemowym rdzeniu). Proces naprawczy realizowany jest w sposób uporządkowany.
Pierwszym krokiem jest weryfikacja toru zasilania. Po podłączeniu zasilacza laboratoryjnego z regulacją prądową sprawdzany jest pobór prądu w stanie spoczynku (przed włączeniem) oraz w trakcie próby startu. Pomiar ten pozwala natychmiast stwierdzić, czy na płycie występuje zwarcie, czy może brak jest napięć ze stend-by (napięć pomocniczych 3.3V i 5V generowanych przez przetwornice impulsowe do zasilania układów czuwających).
Kolejny etap obejmuje diagnostykę termowizyjną. Przy użyciu kamery termowizyjnej lokalizowane są elementy bierne, takie jak kondensatory ceramiczne MLCC (miniaturowe kondensatory filtrujące zakłócenia na liniach zasilających), które uległy przebiciu i nadmiernie się nagrzewają. Uszkodzone komponenty są wylutowywane przy użyciu stacji lutowniczych na gorące powietrze (hot-air) z zachowaniem odpowiednich profili temperaturowych, chroniących delikatny laminat przed rozwarstwieniem.
W przypadku problemów z uruchamianiem systemu weryfikacji podlega wsad pamięci SPI Flash (układu przechowującego oprogramowanie układowe BIOS/UEFI). Błędy w strefie ME Region (Management Engine — moduł zarządzania procesora) lub uszkodzenie sumy kontrolnej BIOS mogą uniemożliwić start platformy. Programowanie kości BIOS odbywa się przy użyciu zewnętrznych programatorów ze zoptymalizowanym, czystym obrazem dostosowanym do danej rewizji płyty.
Podczas montażu stosowane są wyłącznie nowe podzespoły, nigdy używane lub pochodzące z odzysku. Wymieniane pasty termoprzewodzące charakteryzują się wysokim współczynnikiem przewodnictwa cieplnego, co ma fundamentalne znaczenie dla konstrukcji bezwentylatorowych. Naprawa w warunkach laboratoryjnych z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne, wymiana oprogramowania czy przyspieszanie konfiguracji realizowane są w czasie do 24 godzin. Na wykonane prace udzielana jest gwarancja do 12 miesięcy.
Błędy przy próbach samodzielnej ingerencji
Ze względu na zintegrowany charakter modelu Lenovo IdeaPad 120S-14IAP-81A5008BSP, próby samodzielnej naprawy w warunkach domowych wiążą się ze znacznym ryzykiem powikłań technicznych. Do najczęstszych pomyłek należą:
- Próby mechanicznego montażu modułów RAM: Użytkownicy, nie mając świadomości braku fizycznego slotu SO-DIMM, podejmują próby siłowego demontażu osłon elektromagnetycznych, co prowadzi do mechanicznego uszkodzenia kulek lutowniczych BGA pod wlutowanymi kośćmi pamięci.
- Zastosowanie niewłaściwych materiałów termoprzewodzących: Użycie pasty o niskiej jakości lub zastąpienie grubego termopadu zwykłą pastą tworzy przerwę powietrzną, uniemożliwiając odprowadzanie ciepła na radiator. Skutkuje to natychmiastowym wyłączaniem się komputera pod obciążeniem.
- Sklejanie pękniętych zawiasów klejami błyskawicznymi: Zastosowanie agresywnych klejów cyjanoakrylowych degraduje strukturę tworzywa sztucznego obudowy i uniemożliwia późniejszą, profesjonalną rekonstrukcję mocowań za pomocą kompozytów chemoutwardzalnych.
- Prace przy podłączonym akumulatorze: Odpinanie taśmy matrycy eDP bez wcześniejszego fizycznego odłączenia baterii prowadzi do zwarcia linii zasilania podświetlenia (często rzędu kilkunastu woltów) z liniami sygnałowymi procesora, co skutkuje trwałym uszkodzeniem układu graficznego wbudowanego w procesor.
Model obsługi serwisowej z dojazdem
Obsługa techniczna realizowana jest w wygodnym i bezpiecznym modelu mobilnym, bez konieczności wychodzenia z domu czy biura. Serwisant lub kierowca realizuje dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. Zgłoszenia przyjmowane są w trybie 24/7, co gwarantuje szybką reakcję w nagłych przypadkach.
Na miejscu u klienta przeprowadzana jest weryfikacja wstępna — większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter problemu dotyczy konfiguracji, oprogramowania, drobnych elementów stykowych lub konserwacji. W przypadku złożonych awarii płyty głównej, wymagających użycia mikroskopu stereoskopowego, stacji BGA czy precyzyjnych pomiarów wielopunktowych, urządzenie jest odbierane przez kierowcę w trybie door-to-door. W tym wariancie wstępna diagnoza w laboratorium jest bezpłatna, a zasada braku opłat w razie braku możliwości naprawy dotyczy wyłącznie sprzętu przekazanego w procedurze door-to-door. Na cały czas trwania naprawy zapewniony jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy.
Pytania i odpowiedzi (FAQ)
Czy w modelu Lenovo IdeaPad 120S-14IAP można rozbudować pamięć RAM?
W tym modelu pamięć RAM jest wlutowana na stałe w strukturę płyty głównej (technologia BGA) i brak jest dodatkowego slotu rozszerzeń. Zwiększenie pamięci nie jest możliwe poprzez prosty montaż modułu; ewentualna zmiana wymagałaby zaawansowanego przelutowywania układów krzemowych, co w tej klasie sprzętu rzadko bywa uzasadnione technicznie. Optymalizację wydajności uzyskuje się poprzez dostosowanie usług systemowych i konfigurację pamięci wirtualnej.
Co zrobić, gdy laptop nie reaguje na ładowarkę i nie świeci żadna dioda?
Brak reakcji kontrolek LED zazwyczaj wskazuje na przerwę w obwodzie wejściowym zasilania, uszkodzenie gniazda ładowania lub zwarcie na linii głównej 19V. Należy odłączyć zasilacz i nie podejmować wielokrotnych prób podłączania, aby nie pogłębić uszkodzenia tranzystorów kluczujących. W ramach diagnostyki serwisant wykonuje pomiary rezystancji na cewkach przetwornic, aby precyzyjnie wskazać uszkodzony element.
Czy po naprawie otrzymam dokument potwierdzający wykonanie usługi?
Tak, po zakończeniu prac wystawiana jest karta gwarancyjna z okresem ochrony do 12 miesięcy na wymienione elementy oraz faktura bez VAT, potwierdzająca zakres przeprowadzonych czynności technicznych.
Jak chronić bezwentylatorowy laptop przed przegrzewaniem?
Kluczowe jest unikanie pracy na miękkich powierzchniach (koce, poduszki), które blokują naturalną cyrkulację powietrza wokół obudowy. Zaleca się również okresową wymianę pasty termoprzewodzącej pod radiatorem, co pozwala utrzymać optymalny transfer ciepła z rdzenia procesora na zewnętrzny radiator.
