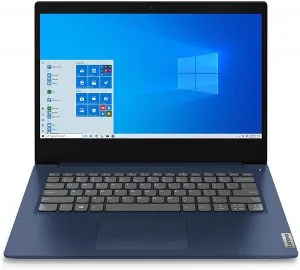

Model Lenovo IdeaPad 3 14 AMD (seria kompaktowych laptopów konsumenckich wyposażonych w procesory AMD Ryzen lub AMD Athlon) cieszy się dużą popularnością ze względu na korzystny stosunek wydajności do gabarytów. Intensywna eksploatacja w warunkach domowych, biurowych czy mobilnych prowadzi jednak z czasem do naturalnego zużycia podzespołów mechanicznych oraz elektronicznych. W przypadku wystąpienia usterki kluczowym czynnikiem decydującym o opłacalności i czasie realizacji naprawy staje się dostępność części zamiennych. Ze względu na dużą liczbę wariantów konstrukcyjnych w obrębie rodziny IdeaPad 3 14 cali, prawidłowy dobór komponentów wymaga weryfikacji kompatybilności oraz znajomości architektury wewnętrznej tego modelu.
Konstrukcja Lenovo IdeaPad 3 14 AMD a zapotrzebowanie na podzespoły
Kompaktowa obudowa o przekątnej czternastu cali wymusza kompromisy konstrukcyjne, które bezpośrednio przekładają się na specyfikę usterek i zapotrzebowanie na konkretne elementy zamienne. W laptopach Lenovo IdeaPad 3 14 AMD podzespoły można podzielić na elementy modularne (łatwo wymienialne moduły) oraz komponenty zintegrowane bezpośrednio na płycie głównej (laminacie PCB zawierającym układ zasilania, procesor oraz kontrolery).
Najczęściej poszukiwanymi i wymienianymi komponentami w tej serii są:
- Elementy obudowy i mechanika zawiasów — tuleje gwintowane wtopione w tworzywo sztuczne dolnej obudowy (dolnego korpusu) oraz klapy matrycy (obudowy ekranu) ulegają wyłamaniu pod wpływem oporu stawianego przez zatarte zawiasy.
- Matryce LCD — panele wyświetlacza ze złączem eDP (standardem cyfrowego przesyłu sygnału wideo) o rozdzielczości Full HD, w wersjach matowych TN lub IPS, narażone na pęknięcia mechaniczne i uszkodzenia taśmy sygnałowej.
- Klawiatury i gładziki (touchpady) — w modelu IdeaPad 3 14 klawiatura jest zgrzewana z górną częścią obudowy (palmrestem), co wpływa na sposób montażu nowego elementu.
- Gniazda zasilania DC-in oraz porty USB/USB-C — narażone na mechaniczne wyłamanie pinów centralnych i uszkodzenia lutów pod wpływem naprężeń kabla zasilacza.
- Baterie litowo-polimerowe — ulegające stopniowej degradacji chemicznej, objawiającej się spadkiem pojemności lub puchnięciem pakietu ogniw.
- Układ chłodzenia — wentylatory o łożyskowaniu ślizgowym oraz miedziane ciepłowody (rurki heatpipe odprowadzające ciepło do radiatora), w których może dojść do rozszczelnienia medium chłodzącego.
Dostępność i warianty elementów obudowy oraz matryc
Segment obudów do serii IdeaPad 3 14 AMD charakteryzuje się dużym zróżnicowaniem w zależności od dokładnej generacji urządzenia. Choć z zewnątrz laptopy wyglądają bardzo podobnie, rozmieszczenie zatrzasków, punktów montażowych płyty głównej oraz prowadzenia przewodów antenowych Wi-Fi różni się pomiędzy poszczególnymi rewizjami.
W przypadku uszkodzenia klapy ekranu lub dolnej pokrywy (dolnego kadłubka) montaż wymaga precyzyjnego dopasowania elementu. Dostępność nowych, fabrycznych elementów z tworzywa sztucznego jest stabilna, jednak kluczowe znaczenie ma weryfikacja oznaczeń fabrycznych wybitych po wewnętrznej stronie plastików. Wymiana samej klapy bez uprzedniej regulacji siły docisku zawiasów prowadzi do ponownego wyłamania mocowań w krótkim czasie.
Wymiana matrycy w 14-calowym IdeaPadzie wymaga zwrócenia uwagi na standard złącza sygnałowego (liczba pinów w złączu eDP) oraz mocowanie bezramkowe na fabryczne taśmy elastyczne typu stretch-release. Nowe matryce są powszechnie dostępne na rynku komponentów, co pozwala na bezproblemowe przywrócenie prawidłowego wyświetlania obrazu, a w niektórych przypadkach również na zmianę podstawowego panelu TN o wąskich kątach widzenia na matrycę w technologii IPS (zapewniającą szersze kąty widzenia i wierniejsze odwzorowanie barw).
Integracja płyty głównej: procesory AMD, pamięć RAM i układy zasilania
Płyta główna w Lenovo IdeaPad 3 14 AMD jest wysoce zintegrowana. Procesor AMD (w architekturze BGA — układ lutowany na stałe za pomocą kulek spoiwa bezołowiowego do płyty) nie jest elementem wymiennym w klasycznym gnieździe. Oznacza to, że awaria samego procesora lub zintegrowanego z nim układu graficznego Radeon wymaga specjalistycznej naprawy na poziomie komponentowym (mikrolutowanie BGA) lub wymiany całej kompletnej płyty głównej.
W kwestii pamięci operacyjnej RAM w wielu konfiguracjach część pamięci jest wlutowana na stałe w płytę główną (układy pamięci onboard), a obok znajduje się jedno wolne gniazdo SODIMM (standardowe złącze modułu pamięci do laptopów). Dostępność kości pamięci DDR4 przeznaczonych do rozbudowy jest pełna, jednak w sytuacji awarii kości wlutowanych na stałe konieczna jest interwencja polegająca na programowej lub sprzętowej dezaktywacji uszkodzonego banku pamięci w strukturze BIOS/UEFI (podstawowego oprogramowania układowego sterującego płytą) i uruchomieniu pracy wyłącznie na sprawnym module w gnieździe.
Dostępność drobnych elementów elektronicznych — takich jak kontrolery przetwornic napięcia, tranzystory polowe MOSFET (klucze elektroniczne sterujące przepływem prądu) oraz układy KBC/EC (wielozadaniowe kontrolery klawiatury i zarządzania zasilaniem) — jest bardzo dobra. Pozwala to na skuteczną naprawę płyty głównej po zalaniu cieczą lub zwarciu bez konieczności ponoszenia kosztów zakupu nowej płyty głównej.
Proces weryfikacji i doboru części w praktyce serwisowej
Prawidłowy dobór podzespołów w naszym zespole opiera się na rygorystycznej ścieżce diagnostycznej. Z uwagi na wieloletnie doświadczenie obejmujące ponad 20 lat pracy z elektroniką przenośną i ponad 10 000 naprawionych urządzeń wiemy, że zamawianie części wyłącznie na podstawie nazwy handlowej modelu często prowadzi do pomyłek.
Procedura serwisowa przebiega według następujących etapów:
- Weryfikacja oznaczeń fabrycznych — odczytanie numeru seryjnego oraz oznaczenia kodowego płyty głównej (np. oznaczeń platformy projektowej NM-xxxx), co eliminuje ryzyko zamówienia podzespołu o niewłaściwym rozkładzie złączy.
- Diagnostyka uszkodzenia — weryfikacja, czy uszkodzony element wymaga wymiany w całości, czy możliwa jest naprawa na poziomie pojedynczych komponentów (np. regeneracja gniazda zamiast wymiany całej płyty).
- Zastosowanie nowych podzespołów — do napraw wykorzystywane są wyłącznie nowe części, co zapewnia pełną stabilność termiczną i elektryczną urządzenia.
- Montaż i testy obciążeniowe — po zamontowaniu nowych elementów przeprowadzane są testy pod obciążeniem procesora i układu graficznego, sprawdzana jest poprawność ładowania akumulatora oraz stabilność napięć na głównych liniach zasilania.
Naprawa z reguły nie przekracza 3 dni w przypadku konieczności sprowadzenia dedykowanych komponentów, natomiast podstawowe czynności serwisowe, takie jak czyszczenie układu chłodzenia czy wymiana dysku, realizowane są w czasie do 24 godzin. Na wykonane prace montażowe oraz zastosowane podzespoły udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury serwisowej istnieje możliwość skorzystania z bezpłatnego laptopa zastępczego na cały okres naprawy, bez konieczności wpłacania kaucji i bez ograniczeń czasowych.
Zagrożenia związane z samodzielnym doborem i montażem części
Próby samodzielnego zakupu i wymiany części w laptopie Lenovo IdeaPad 3 14 AMD wiążą się z kilkoma powszechnymi błędami konstrukcyjnymi:
Niewłaściwa długość śrub montażowych: Obudowa IdeaPad 3 wykorzystuje śruby o różnych długościach wkręcane w dolną pokrywę. Wkręcenie dłuższej śruby w miejsce przeznaczone na krótszą prowadzi do przewiercenia tworzywa palmrestu na wylot lub uszkodzenia ścieżek na laminacie płyty głównej.
Odłączanie matrycy pod napięciem: Zaniechanie odpięcia baterii głównej przed demontażem taśmy matrycy eDP niemal zawsze skutkuje zwarciem linii zasilania podświetlenia z linią sygnałową procesora. Prowadzi to do natychmiastowego spalenia bezpiecznika podświetlenia lub trwałego uszkodzenia linii graficznej w strukturze procesora AMD.
Błędny dobór klawiatury: Próba wklejenia klawiatury uniwersalnym klejem cyjanoakrylowym zamiast zgrzewania plastikowych kołków montażowych prowadzi do uginania się klawiszy podczas pisania oraz ryzyka przedostania się kleju na delikatne membrany stykowe.
Użycie podzespołów niewiadomego pochodzenia: Zastosowanie regenerowanych lub używanych baterii stwarza ryzyko niestabilnej pracy kontrolera ładowania oraz przegrzewania się ogniw pod obciążeniem.
Często zadawane pytania (FAQ)
Czy do Lenovo IdeaPad 3 14 AMD można zamontować dodatkowy dysk twardy?
Tak, w większości konfiguracji tej serii obok fabrycznego nośnika SSD NVMe M.2 (pamięci półprzewodnikowej montowanej bezpośrednio na złączu płyty) przewidziano miejsce na dysk formatu 2,5 cala SATA. Wymaga to jednak obecności dedykowanego konektora taśmowego (przelotki FFC łączącej dysk z płytą) oraz ramki montażowej, które w niektórych wariantach fabrycznych należy dokupić i zamontować.
Czy pęknięte mocowanie zawiasu wymaga wymiany całej obudowy?
Zależy to od stopnia degradacji materiału. W przypadku wyrwania tulei gwintowanych z dolnej obudowy lub klapy możliwe jest profesjonalne odtworzenie punktów kotwienia z zastosowaniem specjalistycznych kompozytów chemicznych wraz z poluzowaniem oporu zawiasu. Jeśli jednak tworzywo zewnętrzne jest pęknięte na wylot, zaleca się montaż nowego elementu obudowy.
Jak sprawdzić, czy klawiatura jest uszkodzona, czy problem leży w płycie głównej?
Diagnoza opiera się na pomiarach linii matrycy klawiatury na złączu płyty głównej oraz podłączeniu zewnętrznej klawiatury USB. W sytuacji, gdy niedziałające klawisze tworzą określony ciąg geometryczny (tzw. linię skanowania), przyczyną jest przerwana ścieżka wewnątrz samej klawiatury. Jeśli nie działa żaden klawisz lub występują samoczynne zwarcia po zalaniu, weryfikacji wymaga również układ KBC na płycie głównej.
Czy bateria w IdeaPad 3 14 jest wbudowana, czy wymienna z zewnątrz?
Bateria jest zintegrowana wewnątrz obudowy. Jej wymiana wymaga demontażu dolnej pokrywy laptopa, odkręcenia wewnętrznych śrub mocujących pakiet ogniw oraz bezpiecznego rozpięcia złącza zasilania na płycie głównej przy użyciu narzędzi antystatycznych ESD.
