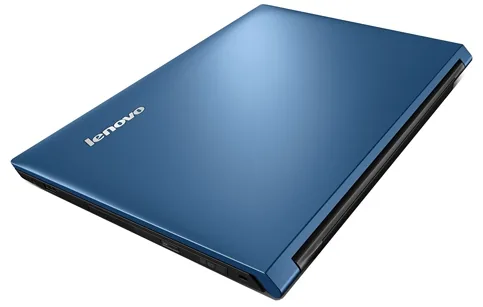

Model Lenovo IdeaPad 305-15 to uniwersalny laptop z segmentu konsumenckiego, który zyskał popularność dzięki charakterystycznym, kolorowym wariantom obudowy oraz zbalansowanej konfiguracji sprzętowej opartej na procesorach Intel Core lub jednostkach AMD wraz z dedykowanymi układami graficznymi. Choć konstrukcja ta przez lata sprawdzała się w codziennych zadaniach biurowych, multimedialnych oraz edukacyjnych, wraz z upływem czasu i intensywną eksploatacją ujawniają się w niej specyficzne problemy techniczne. Dotyczą one zarówno wytrzymałości mechanicznej elementów nośnych, jak i integralności układów zasilania czy odprowadzania ciepła. Zrozumienie natury tych awarii oraz wdrożenie odpowiednich procedur serwisowych pozwala przywrócić pełną sprawność sprzętu bez konieczności jego wymiany.
Charakterystyka usterek mechanicznych w obudowie IdeaPad 305-15
Jednym z najczęściej obserwowanych problemów w modelu IdeaPad 305-15 jest postępująca degradacja elementów mocowania matrycy. Zastosowane w tym modelu zawiasy (ruchome wsporniki łączące klapę z korpusem) z czasem stawiają coraz większy opór w wyniku wysychania smaru technicznego oraz gromadzenia się zanieczyszczeń. Zwiększone tarcie przenosi siłę dźwigni bezpośrednio na tuleje gwintowane (mosiężne gniazda wtopione w tworzywo sztuczne), co prowadzi do ich wyłamania z dolnej obudowy (dolnego korpusu) lub pokrywy ekranu.
Objawy uszkodzenia mechanicznego obejmują:
- Rozchodzenie się krawędzi obudowy w okolicy wylotu powietrza lub gniazda zasilania podczas otwierania klapy.
- Nienaturalny opór, trzaski oraz przeskakiwanie mechanizmu przy zmianie kąta nachylenia ekranu.
- Utrata stabilności matrycy, która opada samoczynnie lub wykazuje znaczne luzy robocze.
- Wypychanie ramki ekranu lub unoszenie się górnego panelu roboczego (palmrestu).
Zaniechanie naprawy wyłamanych mocowań prowadzi do uszkodzeń wtórnych. Poruszający się swobodnie metalowy zawias może przeciąć lub przetrzeć taśmę sygnałową eDP (ang. embedded DisplayPort – wielożyłowy przewód przesyłający sygnał obrazu i zasilanie podświetlenia) bądź kabel antenowy modułu Wi-Fi (układu łączności bezprzewodowej). Zwarcie w linii zasilania podświetlenia matrycy, gdzie występuje napięcie głównej gałęzi, skutkuje zazwyczaj natychmiastowym spaleniem elementów przetwornicy na płycie głównej.
Układ chłodzenia i niestabilność termiczna podzespołów
Konstrukcja chłodzenia w IdeaPad 305-15 składa się z miedzianego ciepłowodu (ang. heatpipe – zamkniętej rurki odprowadzającej ciepło z wykorzystaniem przemiany fazowej cieczy), radiatora (bloku drobnych żeberek chłodzących) oraz wentylatora promieniowego. Ze względu na zwartą strukturę układu odprowadzania ciepła, gromadzący się kurz tworzy na wlocie radiatora zwartą warstwę zanieczyszczeń, potocznie zwaną filcem termicznym. Zjawisko to całkowicie blokuje przepływ powietrza tłoczonego przez wentylator.
Jednocześnie dochodzi do degradacji materiałów termoprzewodzących. Pasty silikonowe tracą elastyczność i twardnieją, a termopady (elastyczne taśmy przewodzące ciepło z pamięci VRAM i sekcji zasilania) ulegają wysuszeniu. Efektem jest gwałtowny wzrost temperatury struktur krzemowych procesora (CPU) oraz dodatkowego układu graficznego (GPU).
Typowe objawy przegrzewania obejmują dławienie termiczne (ang. thermal throttling – automatyczne obniżanie taktowania zegara procesora w celu ochrony przed uszkodzeniem), objawiające się nagłymi spadkami płynności pracy systemu, głośną i nieprzerwaną pracą wentylatora na maksymalnych obrotach, a w skrajnych przypadkach nagłym wyłączaniem się komputera pod obciążeniem. Długotrwała praca w podwyższonych temperaturach przyspiesza degradację połączeń lutowanych w technologii BGA (ang. Ball Grid Array – montażu matrycowego kulkami lutowniczymi), co prowadzi do pękania połączeń pod układami scalonymi.
Awarie toru zasilania i sekcji ładowania
Problemy z uruchomieniem lub ładowaniem akumulatora w Lenovo IdeaPad 305-15 wynikają zarówno z uszkodzeń mechanicznych, jak i elektronicznych. Gniazdo zasilania (prostokątne złącze typu Slim Tip lub klasyczne złącze baryłkowe, w zależności od rewizji) osadzone jest na dedykowanym przewodzie lub lutowane bezpośrednio. Regularne naprężanie kabla zasilacza prowadzi do pękania wewnętrznych styków, co objawia się koniecznością ustawiania wtyku pod określonym kątem, aby rozpocząć proces ładowania.
W przypadku usterek na płycie głównej diagnostyka obejmuje sekcję wejściową oraz układ KBC (ang. Keyboard Controller / Embedded Controller – mikrokontroler zarządzający procedurą startową, klawiaturą i dystrybucją zasilania). Do najczęstszych awarii zalicza się:
- Przebicie tranzystorów MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor – kluczy tranzystorowych w sekcji wejściowej 19V).
- Zwarcie w kondensatorach ceramicznych SMD (elementach filtrujących napięcie w głównej gałęzi zasilania B+).
- Uszkodzenie kontrolera ładowania (ang. charger IC – układu scalonego sterującego pracą przetwornicy akumulatora).
- Brak generowania napięć ze stendbaju (przetwornicy wytwarzającej napięcia 3.3V i 5V obecne w stanie czuwania).
Objawem takich uszkodzeń jest całkowity brak reakcji na przycisk włącznika (brak diod sygnalizacyjnych), cykliczne miganie diody zasilania bez uruchomienia procedury POST (ang. Power-On Self-Test – wstępnego testu podzespołów po włączeniu zasilania) lub natychmiastowe rozłączanie zasilacza przez jego wewnętrzne zabezpieczenie przeciwzwarciowe.
Problemy z generowaniem obrazu i matrycą LCD
Usterki wyświetlania w tym modelu dzielą się na defekty toru sygnałowego oraz awarie paneli LCD. Użytkownicy mogą zaobserwować brak treści na ekranie przy pracującym komputerze (świecące diody, pracujący wentylator), migotanie obrazu przy poruszaniu pokrywą, pasy pionowe lub poziome, a także brak podświetlenia (treść jest ledwo widoczna po podświetleniu ekranu latarką).
Brak podświetlenia wynika zazwyczaj z przepalenia bezpiecznika na linii zasilania LED lub uszkodzenia układu przetwornicy podświetlenia na samej matrycy, często spowodowanego zwarciem w przetartej taśmie sygnałowej. Z kolei artefakty graficzne (przekłamania obrazu, kwadraty, linie, zawieszanie się sterownika graficznego pod obciążeniem) wskazują na uszkodzenie pamięci wideo VRAM lub degradację rdzenia dedykowanego układu graficznego.
Procedura diagnostyczna i technologia naprawy
Prawidłowy proces przywracania sprawności laptopa opiera się na precyzyjnych pomiarach i eliminacji źródła usterki, a nie jedynie jej powierzchownych skutków. Wieloetapowa weryfikacja stanu technicznego obejmuje następujące kroki:
1. Diagnostyka płyty głównej i sekcji zasilania
Proces rozpoczyna się od rozładunku ładunków elektrostatycznych i odłączenia baterii. Wykonywane są pomiary rezystancji na głównych cewkach przetwornic względem masy za pomocą multimetru cyfrowego. Pozwala to na zlokalizowanie zwarć w poszczególnych liniach napięciowych (np. zasilanie CPU, GPU, pamięci RAM, mostu hybrydowego). W przypadku wystąpienia zwarcia w głównej gałęzi zasilania stosowana jest próba zwarciowa z użyciem zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej, która rejestruje punktowe nagrzewanie się uszkodzonego elementu półprzewodnikowego lub pojemnościowego.
2. Regeneracja konstrukcji nośnej i obudowy
Zamiast nietrwałego klejenia powierzchniowego, naprawa mocowań zawiasów polega na rekonstrukcji strukturalnej. Wykorzystywane są chemo- lub termoutwardzalne tworzywa konstrukcyjne, w których na nowo osadza się mosiężne tuleje gwintowane, zachowując fabryczną geometrię oraz osiowość zawiasu. Każdy zawias podlega demontażowi, oczyszczeniu ze starego smaru i precyzyjnej regulacji siły docisku nakrętek regulacyjnych, co zmniejsza naprężenia przenoszone na obudowę o kilkadziesiąt procent i zapobiega ponownemu pękaniu plastików.
3. Zaawansowana konserwacja układu odprowadzania ciepła
Kompleksowy serwis układu chłodzenia obejmuje demontaż radiatora, chemiczne usunięcie skamieniałych past i resztek termopadów za pomocą alkoholu izopropylowego (IPA) oraz mycie łopatek wentylatora. Następnie sprawdzana jest szczelność rurki cieplnej (poprzez test gradientu temperatur). Aplikowane są wysokiej klasy pasty termoprzewodzące o podwyższonej przewodności cieplnej (wyrażanej w W/mK) oraz precyzyjnie dobrane pod kątem grubości i ściśliwości termopady na sekcję zasilania.
4. Programowanie pamięci BIOS/UEFI
Część problemów z uruchomieniem lub brakiem obrazu wynika z uszkodzenia zawartości kości pamięci SPI Flash (ang. Serial Peripheral Interface – pamięci przechowującej oprogramowanie układowe płyty). Procedura naprawcza polega na wylutowaniu układu, odczytaniu wsadu w zewnętrznym programatorze, wyczyszczeniu regionu ME (ang. Management Engine – podsystemu procesora odpowiedzialnego m.in. za inicjalizację sprzętową) oraz wgraniu czystego, fabrycznego obrazu oprogramowania układowego.
Błędy popełniane podczas samodzielnych prób naprawy
Podejmowanie prób usunięcia usterek w warunkach domowych bez odpowiedniego zaplecza diagnostycznego niesie ze sobą wysokie ryzyko trwałego uszkodzenia urządzenia. Do najczęściej spotykanych błędów należą:
- Stosowanie klejów cyjanoakrylowych (typu kropelka) do naprawy obudowy: Kleje te są kruche i nie wytrzymują naprężeń ścinających generowanych przez zawiasy. Dodatkowo opary cyjanoakrylu powodują matowienie tworzyw i utlenianie ścieżek na pobliskich elementach elektronicznych, a zanieczyszczone gniazda uniemożliwiają późniejszą profesjonalną rekonstrukcję.
- Demontaż obudowy bez odłączenia baterii: W wielu wersjach IdeaPad bateria znajduje się wewnątrz obudowy. Odpinanie taśmy matrycy lub manipulowanie wkrętakiem przy podłączonym akumulatorze prowadzi do zwarcia linii zasilania podświetlenia do linii sygnałowych, co niszczy procesor lub mostek hybrydowy.
- Używanie nieodpowiednich śrub montażowych: Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo skutkuje przewierceniem laminatu płyty głównej (przerwaniem wewnętrznych warstw ścieżek sygnałowych) lub przebiciem obudowy na wylot.
- Zastępowanie termopadów pastą termoprzewodzącą: Pasta termoprzewodząca służy wyłącznie do wypełniania mikroskopijnych nierówności na styku metal-krzem, a nie do mostkowania przerw o grubości rzędu milimetra. Powstaje wówczas poduszka powietrzna, która działa jak izolator i doprowadza do szybkiego przegrzania i spalenia pamięci VRAM lub tranzystorów przetwornicy.
Wsparcie serwisowe i modernizacja sprzętu
Doświadczenie serwisu obejmujące ponad 20 lat oraz wykonane naprawy w liczbie ponad 10 000 urządzeń pozwalają na skuteczne diagnozowanie nawet nietypowych usterek w laptopach Lenovo. Większość usterek usuwamy podczas pierwszej wizyty, a w przypadkach wymagających zaawansowanych procedur mikrolutowniczych lub rekonstrukcji tworzyw czas realizacji z reguły nie przekracza 3 dni. Standardowe czyszczenie i przyspieszanie realizowane jest w czasie do 24 godzin.
Do prac wykorzystywane są wyłącznie nowe części, co zapewnia pełną stabilność i niezawodność urządzenia po wykonaniu usługi. Na zrealizowane procedury udzielana jest gwarancja do 12 miesięcy. Przy odbiorze sprzętu do naprawy w systemie door-to-door dostępny jest bezpłatny laptop zastępczy na cały czas trwania usługi, wydawany bez kaucji i bez limitu czasowego. Dojazd realizowany jest w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km.
Najczęściej zadawane pytania (FAQ)
Czy po wyłamaniu zawiasów konieczna jest wymiana całej obudowy na nową?
W większości przypadków nie ma konieczności zakupu nowych elementów obudowy. Prawidłowo przeprowadzona rekonstrukcja gniazd montażowych z użyciem kompozytów chemicznych wraz z regulacją oporu zawiasów przywraca fabryczną sztywność konstrukcji i w pełni zabezpiecza laptop przed ponownym uszkodzeniem.
Dlaczego laptop wyłącza się samoczynnie podczas oglądania filmów lub grania?
Samoczynne wyłączanie się pod obciążeniem to klasyczny objaw zadziałania zabezpieczenia termicznego (ang. thermal shutdown). Wskazuje to na całkowitą niedrożność radiatora lub utratę właściwości pasty termoprzewodzącej, co wymaga pilnego przeprowadzenia pełnej konserwacji układu chłodzenia w celu uniknięcia uszkodzenia procesora lub karty graficznej.
Czy w modelu IdeaPad 305-15 można przyspieszyć działanie systemu?
Tak, ten model doskonale reaguje na modernizację. Wymiana tradycyjnego, mechanicznego dysku twardego HDD (ang. Hard Disk Drive) na szybki półprzewodnikowy nośnik SSD (ang. Solid State Drive) ze złączem SATA oraz rozszerzenie pamięci operacyjnej RAM przynosi kilkukrotne przyspieszenie uruchamiania systemu operacyjnego i responsywności aplikacji.
Laptop nie reaguje na podłączenie ładowarki – czy to na pewno awaria płyty głównej?
Nie zawsze. Pierwszym krokiem diagnostycznym jest weryfikacja poprawności pracy samego zasilacza (pomiar napięcia wyjściowego pod sztucznym obciążeniem) oraz stanu technicznego przewodu i gniazda zasilania. Dopiero po wykluczeniu tych elementów analizuje się układ wejściowy i przetwornice na płycie głównej.
