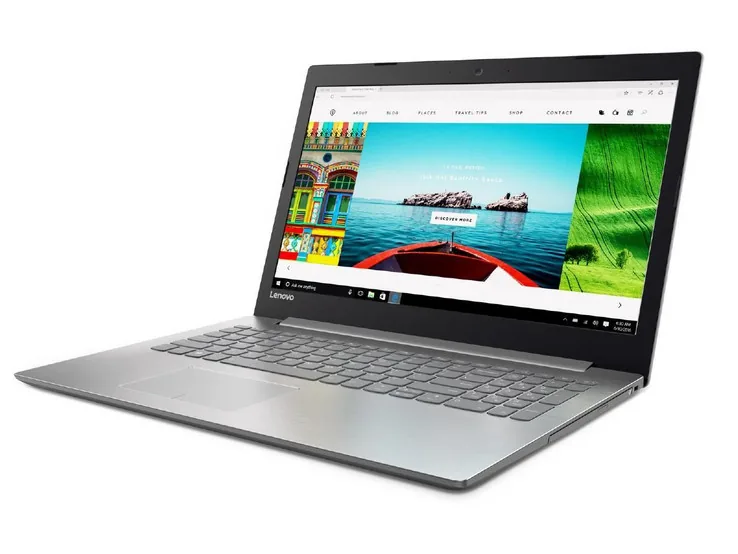

Model Lenovo IdeaPad 320-15IKB o oznaczeniu kodowym 80XL01NEGE to popularna konstrukcja konsumencka, która przez lata intensywnej eksploatacji w domach i biurach doczekała się statusu urządzenia wymagającego regularnych zabiegów serwisowych. Wraz z upływem czasu podzespoły mechaniczne, elektroniczne oraz elementy obudowy ulegają naturalnemu zużyciu lub uszkodzeniom mechanicznym. Prawidłowa identyfikacja podzespołów oraz weryfikacja ich dostępności na rynku to fundament rzetelnej i trwałej naprawy. W konstrukcjach z tej serii kluczowe znaczenie ma precyzyjny dobór komponentów zgodnych z numerem FRU (Field Replaceable Unit — unikalny numer identyfikacyjny części zamiennej stosowany w urządzeniach Lenovo), co pozwala uniknąć niekompatybilności sprzętowej oraz problemów ze stabilnością pracy systemu.
Konstrukcja Lenovo IdeaPad 320-15IKB i specyfika podzespołów
Seria IdeaPad 320-15IKB charakteryzuje się zwartą architekturą, w której część komponentów została zintegrowana bezpośrednio na laminacie płyty głównej, natomiast pozostałe elementy zachowano w formie modułowej. Wariant 80XL01NEGE bazuje na platformie sprzętowej wyposażonej w dedykowany układ chłodzenia, sekcję zasilania dostosowaną do procesorów niskonapięciowych oraz matrycę o przekątnej 15,6 cala. Z punktu widzenia serwisu zaopatrzenie w podzespoły do tego modelu dzieli się na kilka głównych kategorii: elementy obudowy, moduły zasilania, układy chłodzenia, podzespoły interfejsu użytkownika oraz komponenty elektroniczne montowane powierzchniowo w technologii SMD (Surface Mount Device — montaż elementów bezpośrednio na powierzchni płytki drukowanej).
Dostępność fabrycznie nowych części do tego modelu pozostaje na dobrym poziomie, jednak wymaga starannej weryfikacji rewizji płyty oraz standardów zastosowanych złączy. Poszczególne partie produkcyjne mogły różnić się typem taśmy matrycy eDP (Embedded DisplayPort — cyfrowy interfejs przesyłu sygnału wideo do ekranu), rozstawem mocowań zawiasów w klapie matrycy czy obecnością dodatkowego złącza dla dysków formatu M.2. Wykorzystywanie wyłącznie nowych komponentów eliminuje ryzyko związane z ukrytymi wadami zmęczeniowymi materiału, co jest szczególnie istotne w przypadku elementów nośnych i gniazd połączeniowych.
Dostępność i dobór kluczowych części zamiennych
Podczas planowania naprawy modelu Lenovo IdeaPad 320-15IKB 80XL01NEGE uwzględnia się stan techniczny i dostępność poszczególnych modułów:
- Elementy obudowy i mechanizm zawiasów: Kadłubek dolny (dolna pokrywa serwisowa), palmrest (górna część obudowy zintegrowana z klawiaturą) oraz klapa matrycy to komponenty najbardziej podatne na naprężenia. W tym modelu mosiężne tuleje gwintowane, wtopione w plastik obudowy, pod wpływem oporu stawianego przez zatarte zawiasy ulegają wyłamaniu. Nowe elementy obudowy oraz kompletne zespoły zawiasów są powszechnie dostępne, co umożliwia pełną odbudowę sztywności konstrukcji bez konieczności prowizorycznego klejenia.
- Klawiatura i touchpad: Klawiatura w tym modelu jest fabrycznie zgrzewana z palmrestem za pomocą plastikowych kołków montażowych. Wymiana samej klawiatury wymaga precyzyjnego rozgrzania i ponownego zgrzania punktów montażowych lub montażu kompletnego modułu wraz z górną obudową. Nowe klawiatury z polskim układem klawiszy są stale dostępne.
- Wyświetlacz i taśma sygnałowa: Matryce LCD o przekątnej 15,6 cala ze złączem 30-pin eDP występują w wariantach z powłoką matową. Dostępność nowych paneli o standardowej rozdzielczości oraz kompatybilnych taśm sygnałowych pozwala na szybkie usunięcie problemów z brakiem obrazu, pionowymi pasami czy uszkodzeniami mechanicznymi po upadku.
- Układ zasilania i bateria: Akumulatory litowo-jonowe dedykowane do serii 320-15IKB to konstrukcje wewnętrzne montowane pod dolną pokrywą. Nowe ogniwa charakteryzują się pełną pojemnością znamionową i prawidłową współpracą z wbudowanym w płytę kontrolerem ładowania KBC (Keyboard Controller — układ zarządzający zasilaniem i podstawowymi funkcjami płyty głównej). Gniazda zasilania DC-in na przewodzie są łatwo wymienialne bez konieczności lutowania do laminatu.
- Układ chłodzenia: Wentylatory oraz radiatory z miedzianymi rurkami cieplnymi (heatpipe — rurka odprowadzająca ciepło z procesora) podlegają zużyciu łożysk lub rozszczelnieniu. Nowe wentylatory zapewniają cichą pracę i właściwy przepływ powietrza.
Procedura diagnostyczna i weryfikacja zgodności części
Zanim jakikolwiek podzespół zostanie zamówiony i zamontowany, przeprowadzana jest szczegółowa diagnostyka urządzenia. Pozwala to wykluczyć usterki wtórne, które mogłyby doprowadzić do uszkodzenia nowego komponentu.
Proces weryfikacji rozpoczyna się od demontażu obudowy dolnej przy użyciu antystatycznych narzędzi z tworzywa sztucznego. Pierwszym krokiem jest fizyczne odłączenie baterii głównej oraz baterii podtrzymującej pamięć CMOS (Complementary Metal-Oxide-Semiconductor — układ pamięci przechowujący ustawienia BIOS), co zapobiega powstawaniu przypadkowych zwarć na liniach zasilających podczas manipulacji przy złączach. Następnie odczytywane są oznaczenia z laminatu płyty głównej oraz numery seryjne uszkodzonych elementów.
W przypadku problemów z brakiem reakcji na włącznik lub brakiem ładowania, diagnostyka obejmuje pomiary rezystancji na głównych cewkach przetwornic napięcia oraz sprawdzenie obecności napięć na kluczach wejściowych MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor — tranzystor polowy sterujący przepływem prądu w sekcji zasilania). Przy uszkodzeniach matrycy mierzona jest ciągłość linii sygnałowych w taśmie eDP za pomocą multimetru, aby wykluczyć przetarcie przewodów wewnątrz przelotki zawiasu. Dopiero po potwierdzeniu, że problem leży w konkretnym elemencie, pobierana jest fabrycznie nowa część o dokładnie dopasowanych parametrach.
Po montażu podzespołów przeprowadzane są testy stabilności pod obciążeniem (stress testy CPU i GPU), sprawdzanie poprawności ładowania baterii pod różnymi profilami zasilania oraz kontrola temperatur przy użyciu oprogramowania diagnostycznego. W przypadku wymiany elementów mechanicznych sprawdzana jest siła docisku zawiasów oraz równomierność spasowania szczelin obudowy.
Ryzyko związane z samodzielnym doborem i montażem podzespołów
Próby samodzielnego zakupu i wymiany części w laptopie Lenovo IdeaPad 320-15IKB wiążą się z kilkoma istotnymi zagrożeniami technicznymi, które mogą prowadzić do trwałego uszkodzenia sprzętu:
- Zakup części z demontażu jako nowych: Na rynku wtórnym powszechnie oferowane są podzespoły pochodzące ze zużytych urządzeń, które posiadają mikropęknięcia plastiku, naderwane taśmy elastyczne lub wyeksploatowane łożyska wentylatorów. Montaż takich elementów rzadko przynosi długotrwały rezultat.
- Niewłaściwa wersja matrycy lub taśmy: W ramach jednej serii produkcyjnej mogły występować matryce z różnym układem pinów zasilających podświetlenie LED. Podłączenie niewłaściwego panelu bez odpięcia zasilania bateryjnego niemal natychmiast prowadzi do przepalenia bezpiecznika podświetlenia na płycie głównej lub uszkodzenia układu KBC.
- Zbyt duży opór zawiasów: Nowe zawiasy fabryczne często wymagają wstępnej regulacji siły docisku. Zamontowanie ich do osłabionej, starej obudowy bez uprzedniej weryfikacji punktów mocowania może skutkować natychmiastowym wyrwaniem nowych gniazd śrubowych przy pierwszej próbie otwarcia pokrywy.
- Uszkodzenia zgrzewów palmrestu: Niefachowa próba demontażu zgrzewanej klawiatury przy użyciu zbyt wysokiej temperatury prowadzi do deformacji zewnętrznej powierzchni obudowy, co uniemożliwia prawidłowe działanie touchpada i klawiszy.
Organizacja obsługi serwisowej z dojazdem
W celu zapewnienia wygody oraz minimalizacji przestojów w pracy na urządzeniu, proces naprawy i wymiany części realizowany jest w modelu mobilnym. Serwisant dociera na miejsce w czasie do 1 godziny na terenie Warszawy oraz w promieniu do 40 km od granic miasta. Wiele standardowych usterek, takich jak wymiana dysku, gniazda zasilania, układu chłodzenia czy instalacja systemu operacyjnego, usuwanych jest bezpośrednio na miejscu podczas pojedynczej wizyty.
W przypadku napraw wymagających specjalistycznych stanowisk lutowniczych, zaawansowanej odbudowy elementów konstrukcyjnych obudowy lub wymiany zgrzewanych klawiatur, urządzenie jest odbierane przez kierowcę i transportowane do serwisu. W trybie door-to-door diagnoza laptopa jest w pełni bezpłatna, a jeśli naprawa z przyczyn technicznych nie zostanie wykonana, klient nie ponosi kosztów procedury diagnostycznej. Na czas trwania prac warsztatowych udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitów czasowych, co pozwala na zachowanie ciągłości pracy. Standardowy czas realizacji naprawy z reguły nie przekracza 3 dni, natomiast zabiegi konserwacji chłodzenia oraz optymalizacji konfiguracji wykonywane są w czasie do 24 godzin. Na zamontowane nowe części oraz wykonane usługi udzielana jest gwarancja do 12 miesięcy, a rozliczenie może zostać potwierdzone dokumentem faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy do modelu Lenovo IdeaPad 320-15IKB można dokupić samą klawiaturę bez całej obudowy?
Tak, sama klawiatura jest dostępna jako osobny komponent. Należy jednak pamiętać, że jest ona zgrzewana z palmrestem za pomocą fabrycznych punktów montażowych. Wymiana wymaga zdemontowania wszystkich podzespołów bazowych, usunięcia starych zgrzewów i trwałego zamocowania nowej klawiatury na dedykowanej konstrukcji nośnej.
Jak sprawdzić, czy uszkodzeniu uległa matryca, czy taśma sygnałowa eDP?
Wstępną weryfikację przeprowadza się poprzez podłączenie zewnętrznego monitora przez port HDMI (High-Definition Multimedia Interface). Jeśli na ekranie zewnętrznym obraz jest prawidłowy, a na ekranie laptopa zmienia się podczas poruszania pokrywą (pojawiają się paski, zanika podświetlenie), podejrzenie pada na taśmę eDP. Ostateczną odpowiedź dają pomiary rezystancji linii transmisyjnych multimetrem.
Czy po wyłamaniu zawiasów konieczna jest wymiana całej obudowy?
Zależy to od stopnia degradacji tworzywa. W wielu przypadkach montaż nowej klapy matrycy lub dolnej obudowy jest najtrwalszym rozwiązaniem. Jeśli uszkodzeniu uległy jedynie mocowania tulei gwintowanych, a geometria obudowy nie została naruszona, możliwe jest profesjonalne odtworzenie gniazd montażowych przy użyciu żywic technicznych z regulacją siły oporu zawiasów.
Czy w modelu 80XL01NEGE można wymienić dysk na szybszy nośnik SSD?
Tak, w tym wariancie istnieje możliwość montażu nowego dysku SSD (Solid State Drive) w standardzie SATA 2,5 cala w miejsce tradycyjnego dysku talerzowego, co znacząco przyspiesza uruchamianie systemu i czas reakcji aplikacji. Część płyt głównych z tej serii posiada również złącze M.2, co weryfikowane jest podczas demontażu obudowy.
