Specyfika konstrukcyjna modelu Lenovo Ideaapad 320-17AST oraz wyzwania rynkowe

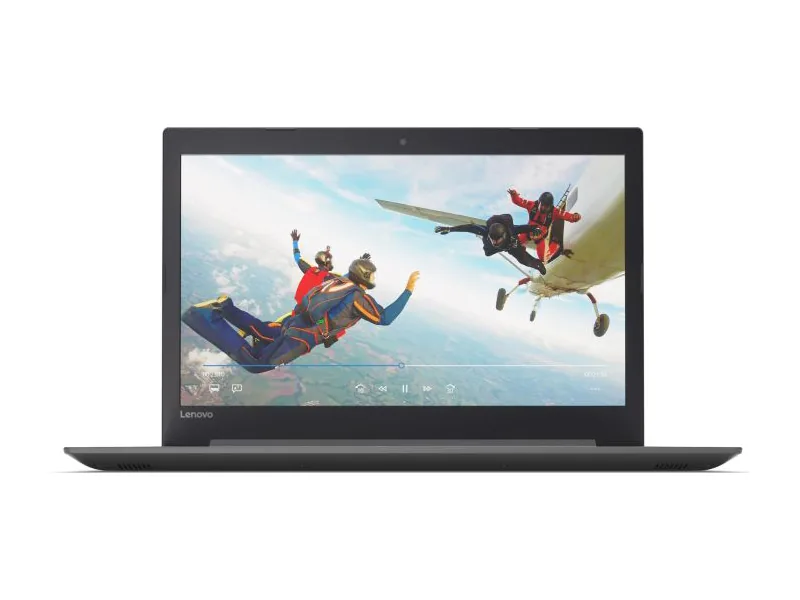

Model Lenovo IdeaPad 320-17AST o oznaczeniu kodowym 80XM00F0US to siedemnastocalowy notebook z segmentu uniwersalnego, oparty na platformie procesorowej AMD. Duży format obudowy oraz specyficzne rozwiązania konstrukcyjne sprawiają, że zapotrzebowanie na poszczególne elementy zamienne w tym wariancie różni się od popularniejszych wersji piętnastocalowych. Wraz z upływem lat od premiery tej generacji, naturalnemu zużyciu ulegają zarówno podzespoły mechaniczne, jak i moduły elektroniczne. Utrzymanie tego sprzętu w pełnej sprawności wymaga precyzyjnej wiedzy na temat kompatybilności podzespołów oraz dostępu do sprawdzonych kanałów dystrybucyjnych.

Wielkogabarytowa obudowa generuje specyficzne naprężenia fizyczne, które bezpośrednio wpływają na trwałość elementów nośnych. Długie ramię dźwigni, jakie tworzy siedemnastocalowa klapa matrycy, przenosi znaczne siły na zawiasy oraz punkty ich mocowania w dolnej części kadłubka (ang. bottom case) i obudowie górnej zintegrowanej z klawiaturą (ang. palmrest). Z kolei zintegrowana architektura płyty głównej (ang. motherboard) wymaga precyzyjnego doboru komponentów scalonych w przypadku wystąpienia awarii sekcji zasilania lub układów wykonawczych. Zapewnienie stabilnej pracy tego modelu opiera się na montażu wyłącznie fabrycznie nowych elementów, co eliminuje ryzyko powtórnego wystąpienia wady zmęczeniowej materiału.

Dostępność i warianty kluczowych elementów wymiennych

Rynek części zamiennych dla serii IdeaPad 320 w wersji siedemnastocalowej dzieli się na kilka kategorii, w zależności od stopnia skomplikowania podzespołu oraz jego unikalności dla wariantu 80XM00F0US. Podczas doboru komponentów niezbędna jest weryfikacja fabrycznych numerów identyfikacyjnych części (ang. FRU – Field Replaceable Unit), co pozwala uniknąć błędów związanych z rewizjami sprzętowymi.

Matryce i taśmy sygnałowe: W tym modelu stosowany jest wyświetlacz o przekątnej 17,3 cala. Dostępność nowych paneli ciekłokrystalicznych w standardzie eDP (ang. Embedded DisplayPort, czyli cyfrowym interfejsie łączącym kartę graficzną z ekranem) jest na rynku stabilna. Istotnym elementem jest także taśma matrycy (ang. LVDS/eDP cable), która ze względu na ciągłą pracę w osi zawiasu ulega przetarciom. Do tego modelu konieczne jest stosowanie taśm dedykowanych wyłącznie do obudów 17-calowych ze względu na ich specyficzną długość i ułożenie w prowadnicach.
Elementy obudowy i mechanika zawiasów: Prowadnice oraz zawiasy (ang. hinges) są stale dostępne w wersjach fabrycznie nowych. Złożoność pojawia się przy elementach plastikowych, takich jak klapa matrycy (ang. top cover) czy ramka ekranu (ang. bezel). W wariancie 80XM00F0US stosowano specyficzne wykończenie kolorystyczne oraz rozmieszczenie mosiężnych tulei gwintowanych (ang. threaded inserts), co wymaga dokładnego dopasowania pod numer seryjny.
Moduł klawiatury i touchpad: Klawiatura w tej serii jest montowana metodą zgrzewania tworzywa sztucznego do obudowy górnej (ang. plastic rivet mounting). Wymiana może odbywać się poprzez montaż kompletnego, nowego panelu górnego wraz z klawiaturą i płytką dotykową (ang. touchpad) lub poprzez precyzyjne wgrzanie nowego wkładu klawiatury w istniejący panel, pod warunkiem zachowania integralności plastikowych kołków montażowych.
Układ chłodzenia: Wentylator (ang. cooling fan) oraz miedziany moduł odprowadzania ciepła z rurką cieplną (ang. heatpipe) dedykowany dla układów AMD posiadają specyficzny rozstaw śrub dociskowych procesora (ang. APU – Accelerated Processing Unit). Fabrycznie nowe wentylatory z łożyskiem hydraulicznym lub ślizgowym są bezproblemowo pozyskiwane i montowane w procedurze odświeżania termicznego.
Akumulatory i zasilacze: Bateria litowo-jonowa o wewnętrznej konstrukcji (ang. internal battery) komunikuje się z kontrolerem wbudowanym (ang. EC – Embedded Controller) za pośrednictwem magistrali SMBus (ang. System Management Bus). Dostępne są wyłącznie nowe pakiety ogniw z aktualną datą produkcji, co zapewnia pełną pojemność nominalną i prawidłową komunikację z układem ładowania (ang. charger IC).
Komponenty elektroniczne płyty głównej: Pojedyncze układy scalone, przetwornice napięcia (ang. step-down converters), tranzystory polowe typu MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor) oraz programowalne pamięci BIOS/UEFI w obudowach SOIC-8 są szeroko dostępne w dystrybucji komponentów elektronicznych, co umożliwia naprawę płyty bez konieczności kosztownej wymiany całego laminatu.

Procedura weryfikacji i montażu podzespołów w procesie serwisowym

Prawidłowe przywrócenie sprawności notebooka opiera się na ściśle określonych etapach technologicznych. Doświadczenie serwisu obejmujące ponad 20 lat praktyki oraz ponad 10 000 urządzeń poddanych skutecznym naprawom pozwala na precyzyjne odróżnienie problemu wynikającego z wady samego podzespołu od usterki powiązanych z nim obwodów zasilających.

W przypadku obsługi mobilnej serwisant dociera na miejsce w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter uszkodzenia pozwala na bezpieczną interwencję w środowisku użytkownika. W sytuacjach wymagających zaawansowanych prac mikrolutowniczych lub wieloetapowych testów obciążeniowych, sprzęt jest transportowany przez kierowcę w trybie door-to-door. Na cały czas trwania procedury zapewniany jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego.

Proces serwisowy przebiega według następujących kroków:

Weryfikacja kompatybilności podzespołu: Każda część jest sprawdzana pod kątem zgodności ze schematem blokowym płyty głównej oraz specyfikacją producenta obudowy. Eliminuje to ryzyko niekompatybilności rewizji kontrolerów matryc czy różnic w sygnałach sterujących podświetleniem (ang. PWM – Pulse-Width Modulation).
Demontaż z zachowaniem strefy ESD: Prace odbywają się z zachowaniem ochrony przed wyładowaniami elektrostatycznymi (ang. ESD – Electrostatic Discharge), które mogą bezpowrotnie uszkodzić wrażliwe struktury półprzewodnikowe procesora AMD.
Montaż komponentu i regeneracja połączeń termicznych: Wymianie podzespołów towarzyszy zawsze aplikacja nowych materiałów termoprzewodzących (ang. TIM – Thermal Interface Material) o wysokiej przewodności cieplnej, co w przypadku procesorów AMD serii A/E jest kluczowe dla zachowania stabilności termicznej.
Testy obciążeniowe i diagnostyka końcowa: Nowo zamontowany element poddawany jest testom syntetycznym. Sprawdzana jest stabilność napięć na liniach głównych (3,3V, 5V, 19V) oraz zachowanie podzespołu pod pełnym obciążeniem w środowisku diagnostycznym. Czas trwania naprawy z reguły nie przekracza 3 dni, natomiast podstawowe prace konserwacyjne zamykają się w czasie do 24 godzin. Wszystkie zamontowane nowe elementy objęte są gwarancją na okres do 12 miesięcy.

Zagrożenia związane z samodzielnym doborem i montażem części

Próby samodzielnego pozyskiwania i wymiany elementów w laptopie Lenovo IdeaPad 320-17AST wiążą się z kilkoma powszechnymi pułapkami konstrukcyjnymi. Najczęstszym błędem jest zakup części dedykowanych do wersji piętnastocalowej (np. 320-15IKB, 320-15AST). Choć nazewnictwo serii jest zbliżone, elementy takie jak dolna obudowa, klapa, prowadnice zawiasów, taśmy sygnałowe oraz układ chłodzenia posiadają zupełnie inne wymiary geometryczne i nie są ze sobą zamienne.

Kolejne ryzyko dotyczy mechanicznego montażu matrycy. W modelu siedemnastocalowym ramka ekranu montowana jest na gęsto rozmieszczone zatrzaski z tworzywa oraz fabryczną taśmę klejącą. Nieumiejętne podważanie prowadzi do pęknięcia nowego panelu LCD lub wyłamania mocowań zawiasów z pokrywy górnej. Z kolei ingerencja w obwód zasilania matrycy bez wcześniejszego odpięcia baterii wewnętrznej i rozładowania kondensatorów filtrujących niemal natychmiast skutkuje zwarciem linii zasilania podświetlenia (zwykle 19V) z liniami sygnałowymi procesora, co prowadzi do trwałego uszkodzenia mostka hybrydowego lub układu APU.

Należy również unikać stosowania elementów używanych, zwłaszcza w sekcji zawiasów i gniazd zasilania DC (ang. DC Jack). Plastik w kilkuletnich obudowach ulega degradacji pod wpływem temperatury i promieniowania UV, stając się kruchym. Montaż używanej klapy matrycy zazwyczaj skutkuje ponownym wyrwaniem gniazd śrub po zaledwie kilkunastu cyklach otwarcia i zamknięcia pokrywy.

Pytania i odpowiedzi (FAQ)

Czy w modelu Lenovo IdeaPad 320-17AST można wymienić samą klawiaturę bez wymiany całego panelu górnego?
Tak, jest to technologicznie wykonalne, jednak wymaga procedury rozlutowania/ścięcia kilkudziesięciu plastikowych nitów mocujących metalową płytę usztywniającą, a następnie precyzyjnego osadzenia nowego wkładu klawiatury i ponownego zgrzania punktów mocujących. Alternatywnym rozwiązaniem jest montaż kompletnego, nowego panelu górnego (palmrestu) z fabrycznie osadzoną klawiaturą, co zapewnia idealną sztywność konstrukcji.

Dlaczego po wymianie zawiasów obudowa nadal trzeszczy i rozchodzi się przy otwieraniu?
Sama wymiana zawiasów nie rozwiązuje problemu, jeśli uszkodzeniu uległy mosiężne tuleje gwintowane wprasowane w plastikową strukturę klapy matrycy lub dolnego kadłubka. W takim wariancie siła potrzebna do poruszenia zawiasu rozpycha pęknięty plastik. Prawidłowa naprawa wymaga równoległej wymiany elementów obudowy na nowe lub precyzyjnej rekonstrukcji punktów nośnych.

Czy do tego modelu można zamontować matrycę IPS o wyższej rozdzielczości zamiast fabrycznego panelu HD+?
W wielu przypadkach jest to możliwe, jednak zależy to od przepustowości zastosowanej taśmy sygnałowej eDP. Panele o wyższej rozdzielczości wymagają magistrali dwukanałowej (ang. 2-lane eDP). Jeśli fabrycznie zainstalowana taśma obsługuje wyłącznie jedną linię (ang. 1-lane eDP), przed montażem matrycy wyższej klasy konieczna jest również wymiana wiązki sygnałowej na wariant o pełnym okablowaniu.

Jakie są objawy zużycia gniazda zasilania w Lenovo 320-17AST i czy występuje ono jako osobna część?
W tym modelu gniazdo zasilania jest elementem przewodowym (ang. cable harness DC-IN), połączonym z płytą główną za pomocą dedykowanego złącza wielopinowego, a nie elementem wlutowanym bezpośrednio w płytę. Objawami zużycia są: przerywanie ładowania przy poruszaniu wtykiem zasilacza, nagrzewanie się okolic wtyku lub całkowity brak reakcji na podłączenie ładowarki. Dostępność nowych, kompletnych wiązek gniazda zasilania pozwala na szybką wymianę modułu bez konieczności lutowania.
