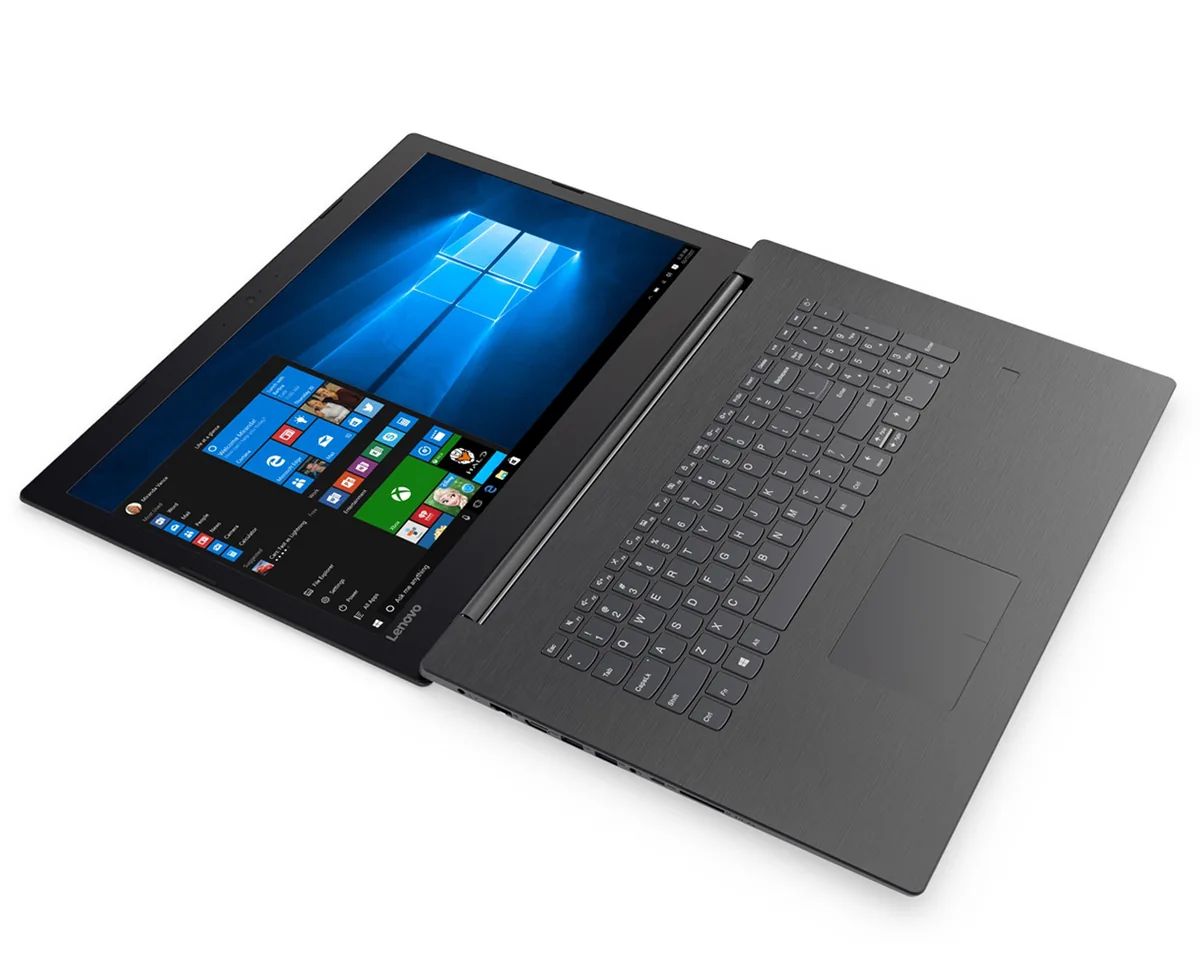

Charakterystyka modelu Lenovo IdeaPad 320-17AST oraz typowe objawy awarii
Model Lenovo IdeaPad 320-17AST (oznaczenie kodowe 80XW0011GE) to siedemnastocalowy laptop biurowo-multimedialny oparty na platformie procesorowej AMD z zintegrowanym lub dedykowanym układem graficznym Radeon. Ze względu na swoje gabaryty oraz specyfikę konstrukcji obudowy i płyty głównej, egzemplarze z tej serii po kilku latach eksploatacji wykazują powtarzalny zestaw problemów sprzętowych oraz programowych. Usterki mogą dotyczyć zarówno sekcji zasilania, układu chłodzenia, jak i mechanicznych elementów nośnych matrycy.
Do najczęstszych objawów, z jakimi spotykają się użytkownicy tego modelu, należą:
- Brak reakcji na wciśnięcie włącznika lub zapalanie się diod sygnalizacyjnych bez startu obrazu na matrycy (brak procedury POST — Power-On Self-Test, czyli wstępnego testu podzespołów wykonywanego przez płytę główną).
- Wyłączanie się urządzenia podczas obciążenia, głośna praca wentylatora oraz wysoka temperatura obudowy w okolicy wylotu powietrza.
- Pęknięcia plastiku w okolicach lewego lub prawego zawiasu, wypychanie ramki ekranu lub rozchodzenie się dolnej pokrywy (kadłubka) podczas otwierania klapy.
- Zawieszanie się systemu operacyjnego, błędy typu BSOD (Blue Screen of Death — niebieski ekran błędu wskazujący na krytyczną niestabilność systemu) oraz powolne ładowanie aplikacji.
- Brak ładowania akumulatora, przerywanie procesu zasilania przy poruszeniu wtykiem zasilacza lub całkowite rozładowanie baterii mimo podłączonego kabla.
- Paski, artefakty graficzne (zniekształcenia obrazu w postaci linii lub bloków pikseli) lub całkowity brak podświetlenia ekranu LCD.
Przyczyny usterek sprzętowych w Lenovo IdeaPad 320-17AST
Każdy objaw nieprawidłowego działania ma swoje źródło w zużyciu materiałów, wadach fabrycznych danej rewizji podzespołów lub niewłaściwych warunkach termicznych. Zrozumienie przyczyn pozwala na dobranie właściwej metody naprawy zamiast powierzchownego maskowania problemu.
Przegrzewanie i degradacja układu chłodzenia
W modelu IdeaPad 320-17AST zastosowano układ chłodzenia oparty na pojedynczym ciepłowodzie (heatpipe — miedzianej rurce odprowadzającej ciepło z rdzenia procesora) oraz wentylatorze promieniowym. Z biegiem czasu fabryczna pasta termoprzewodząca ulega degradacji, twardnieje i traci zdolność efektywnego przekazywania ciepła na radiator. Dodatkowo gromadzący się kurz tworzy na wylocie żeberek radiatora barierę filcową, co uniemożliwia swobodny przepływ powietrza. Skutkiem jest throttling termiczny (automatyczne obniżanie częstotliwości taktowania procesora w celu ochrony przed spaleniem), a w skrajnych przypadkach uszkodzenie lutów BGA (Ball Grid Array — połączeń kulkowych pod układem scalonym) pod procesorem lub mostkiem hybrydowym.
Uszkodzenia mechaniczne obudowy i zawiasów
Konstrukcja 17-calowej pokrywy matrycy generuje dużą dźwignię podczas każdego otwierania i zamykania laptopa. Fabryczne zawiasy z biegiem czasu zacierają się na skutek utleniania smaru oraz naprężeń metalu. Metalowe tuleje gwintowane, wtopione w plastikowe gniazda obudowy dolnej oraz klapy matrycy, są wyrywane z tworzywa sztucznego. Nienaprawiona w porę usterka mechaniczna prowadzi bezpośrednio do uszkodzenia taśmy sygnałowej eDP (Embedded DisplayPort — wielożyłowego przewodu przesyłającego obraz z płyty głównej do matrycy), a nawet do zwarcia linii zasilania podświetlenia do masy, co skutkuje wypaleniem laminatu płyty głównej.
Awaria sekcji zasilania oraz gniazda DC-IN
Gniazdo zasilania (DC-IN jack) w wariancie 80XW0011GE jest elementem narażonym na ciągłe naprężenia mechaniczne. Wyrobienie pinów stykowych lub pęknięcie przewodu zasilającego doprowadza do iskrzenia i spadków napięcia. W konsekwencji na płycie głównej uszkodzeniu ulegają tranzystory MOSFET (polowe tranzystory kluczujące w torze głównym 19V) lub kontroler ładowania KBC / Charger IC (układ scalony zarządzający dystrybucją energii i komunikacją z baterią). W takim stanie laptop przestaje pobierać prąd i nie reaguje na podłączenie sprawnej ładowarki.
Błędy nośnika danych i degradacja pamięci masowej
Wiele konfiguracji IdeaPad 320-17AST opuszczało linię produkcyjną z tradycyjnymi magnetycznymi dyskami twardymi HDD (Hard Disk Drive). Nośniki te charakteryzują się wysoką podatnością na wstrząsy oraz naturalnym zużyciem mechanicznym głowic i powierzchni talerzy. Powstawanie uszkodzonych sektorów (tzw. bad sectors — obszarów nośnika, z których odczyt danych jest niemożliwy) skutkuje drastycznym spowolnieniem pracy systemu operacyjnego, zawieszaniem procesu eksploratora plików oraz problemami z rozruchem.
Diagnostyka laboratoryjna i procedury naprawcze
Rzetelna naprawa laptopa wymaga przejścia przez ściśle określone etapy weryfikacji parametrów elektrycznych i logicznych. W przypadku urządzeń z serii IdeaPad diagnostyka poprzedza każdą ingerencję lutowniczą lub wymianę modułów.
Weryfikacja elektryczna płyty głównej
W przypadku braku reakcji na zasilanie procedura rozpoczyna się od demontażu płyty głównej i podłączenia jej pod zasilacz laboratoryjny z precyzyjnym pomiarem poboru prądu. Serwisant analizuje zachowanie przetwornic napięć głównych:
- Pomiar rezystancji na głównych cewkach przetwornic impulsowych (linie 3.3V, 5V, 1.05V, zasilanie pamięci RAM oraz zasilanie rdzenia procesora VCORE) w celu wykluczenia zwarć do masy.
- Weryfikacja obecności sygnałów startowych generowanych przez układ KBC (Embedded Controller — mikrokontroler zarządzający klawiaturą, włącznikiem i sekwencją startową).
- Wykonanie próby zwarciowej z użyciem kamery termowizyjnej w przypadku wykrycia niskiej rezystancji na głównej gałęzi zasilania, co pozwala na natychmiastowe zlokalizowanie uszkodzonego kondensatora ceramicznego SMD (Surface Mount Device) lub przebitego tranzystora bez ryzyka dalszej degradacji laminatu.
Programowanie układów pamięci flash BIOS/UEFI
Jeżeli pobór prądu wskazuje na prawidłową pracę przetwornic, a laptop nadal nie wyświetla obrazu, częstą przyczyną jest uszkodzenie wsadu pamięci SPI Flash (nieulotnej pamięci przechowującej oprogramowanie układowe BIOS/UEFI). Naprawa polega na wylutowaniu kości pamięci, odczytaniu jej zawartości na programatorze sprzętowym, wyczyszczeniu regionu ME/TXE (zarządzającego komunikacją z procesorem) oraz zaprogramowaniu zweryfikowanym, czystym obrazem oprogramowania układowego producenta.
Regeneracja układu chłodzenia
Kompleksowa obsługa termiczna w naszym wykonaniu obejmuje całkowity demontaż modułu chłodzącego, chemiczne usunięcie skamieniałych resztek starej pasty termoprzewodzącej z rdzenia krzemowego oraz odtłuszczenie powierzchni stykowych. W miejsce starego materiału aplikujemy pasty termoprzewodzące o wysokim współczynniku przewodzenia ciepła oraz precyzyjnie dobrane termopady (elastyczne podkładki termoprzewodzące) na sekcję zasilania VRM. Łożysko wentylatora zostaje oczyszczone z pyłu i zakonserwowane dedykowanym środkiem syntetycznym. Taka procedura przywraca fabryczną kulturę pracy i zapobiega przegrzewaniu.
Odbudowa mocowań zawiasów i naprawa elementów kadłubka
W przypadku wyłamanych mocowań nie stosujemy prowizorycznych połączeń klejami cyjanoakrylowymi. Regeneracja polega na precyzyjnym pozycjonowaniu mosiężnych tulei gwintowanych i zalaniu ich dwuskładnikowymi żywicami epoksydowymi o wysokiej wytrzymałości na ścinanie. Jednocześnie regulujemy siłę docisku samych zawiasów (poprzez poluzowanie nakrętki regulacyjnej na osi ciernej), aby zredukować opór stawiany podczas otwierania klapy i zabezpieczyć konstrukcję przed ponownym pęknięciem.
Zagrożenia związane z niefachową naprawą samodzielną
Samodzielne próby naprawy nowoczesnych laptopów bez specjalistycznych narzędzi i wiedzy elektronicznej często prowadzą do powiększenia skali uszkodzeń. Poniżej przedstawiamy najczęstsze błędy popełniane podczas niefachowych ingerencji:
Niewłaściwy demontaż taśm sygnałowych: Złącza ZIF (Zero Insertion Force — gniazda z ruchomą klapką dociskową) oraz taśmy matrycy są niezwykle delikatne. Próba wyjęcia taśmy pod kątem lub podważanie złącza metalowym narzędziem prowadzi do wyłamania pinów gniazda na płycie głównej. W przypadku taśmy matrycy manipulowanie nią przy podłączonej baterii niemal natychmiast powoduje zwarcie linii 19V do linii sygnałowych danych, niszcząc bezpowrotnie procesor lub mostek hybrydowy.
Użycie niewłaściwych śrub: W konstrukcji obudowy IdeaPad 320-17AST stosowane są śruby o różnych długościach gwintu. Wkręcenie dłuższej śruby w miejsce przeznaczone dla krótszej skutkuje przebiciem plastiku obudowy na wylot (tzw. pryszcz na obudowie) lub przewierceniem ścieżek sygnałowych w laminacie płyty głównej.
Stosowanie przewodzących past termoprzewodzących: Niewprawna aplikacja past zawierających cząstki srebra lub ciekłego metalu grozi ich wypłynięciem poza obrys rdzenia krzemowego na otaczające elementy SMD, co wywołuje nieodwracalne zwarcia po włączeniu zasilania.
Nacisk na uszkodzoną obudowę: Dalsze użytkowanie laptopa z wyłamanym zawiasem powoduje punktowy nacisk metalowej prowadnicy bezpośrednio na szklaną taflę matrycy LCD, prowadząc do jej pęknięcia i konieczności kosztownej wymiany całego panelu.
Organizacja serwisu i standardy obsługi
Świadczymy usługi jako w pełni mobilny, niezależny serwis urządzeń Lenovo. Model obsługi opiera się na bezpośrednim dojeździe do klienta oraz obsłudze w systemie transportowym.
- Dojazd realizujemy do 1 godziny na terenie Warszawy oraz w okolicach w promieniu 40 km.
- Większość usterek usuwamy podczas pierwszej wizyty, jeżeli specyfika problemu umożliwia naprawę na miejscu.
- W przypadku złożonych awarii elektronicznych płyty głównej sprzęt jest odbierany przez kierowcę w trybie door-to-door (bezpłatna diagnoza dotyczy wyłącznie urządzeń przekazanych do weryfikacji laboratoryjnej w tym trybie).
- Zapewniamy bezpłatny laptop zastępczy na cały czas trwania naprawy, bez konieczności wpłacania kaucji i bez limitu czasowego.
- Stosujemy wyłącznie nowe, nigdy nieużywane podzespoły zamienne, co gwarantuje stabilność pracy.
- Standardowy czas realizacji naprawy z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne, czyszczenie układu chłodzenia oraz przyspieszanie systemu wykonujemy w czasie do 24 godzin.
- Na wykonane prace oraz zamontowane komponenty udzielana jest gwarancja do 12 miesięcy. Posiadamy ponad 20 lat doświadczenia na rynku serwisowym i ponad 10 000 urządzeń przywróconych do pełnej sprawności.
- W przypadku rozliczeń firmowych wystawiana jest faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy opłaca się wymienić dysk HDD na SSD w Lenovo IdeaPad 320-17AST?
Zdecydowanie tak. Wymiana tradycyjnego dysku magnetycznego na nowoczesny półprzewodnikowy nośnik SSD (Solid-State Drive) ze złączem SATA III eliminuje największe wąskie gardło tego modelu. Czas uruchamiania systemu operacyjnego ulega skróceniu z kilku minut do kilkunastu sekund, a responsywność programów biurowych i przeglądarek internetowych wzrasta wielokrotnie. Taka modernizacja jest w pełni bezpieczna dla podzespołów i znacząco wydłuża okres użyteczności komputera.
Dlaczego po włączeniu zasilania wentylator szumi, ale ekran pozostaje czarny?
Taki stan oznacza zatrzymanie procedury startowej przed zainicjowaniem karty graficznej. Przyczyną w modelu 320-17AST bywa najczęściej uszkodzenie zawartości pamięci BIOS/UEFI, uszkodzenie zintegrowanego układu APU (Accelerated Processing Unit — układ scalony łączący rdzenie procesora i karty graficznej) lub awaria modułu pamięci operacyjnej RAM (Random Access Memory). Do precyzyjnego ustalenia źródła problemu niezbędne jest wykonanie pomiarów napięć na płycie głównej.
Czy pękniętą obudowę przy zawiasie trzeba wymieniać na nową?
W większości przypadków nie ma konieczności zakupu nowych elementów obudowy. Prowadzimy profesjonalną odbudowę gniazd montażowych z wykorzystaniem zbrojonych żywic technicznych. Wzmocniona konstrukcja w połączeniu z regulacją oporu zawiasu zapewnia wytrzymałość wyższą od fabrycznych odlewów plastikowych.
Jak często należy przeprowadzać konserwację układu chłodzenia w tym modelu?
Zaleca się wykonywanie pełnej konserwacji termicznej (czyszczenie radiatora, smarowanie łożyska wentylatora oraz wymiana pasty termoprzewodzącej) co 12 do 18 miesięcy. Regularny serwis zapobiega degradacji połączeń lutowanych BGA pod procesorem i chroni laptop przed trwałymi awariami sekcji zasilania.
