Lenovo Ideapad 320S-14IKB-80X40056GE — diagnostyka i typowe punkty awaryjności

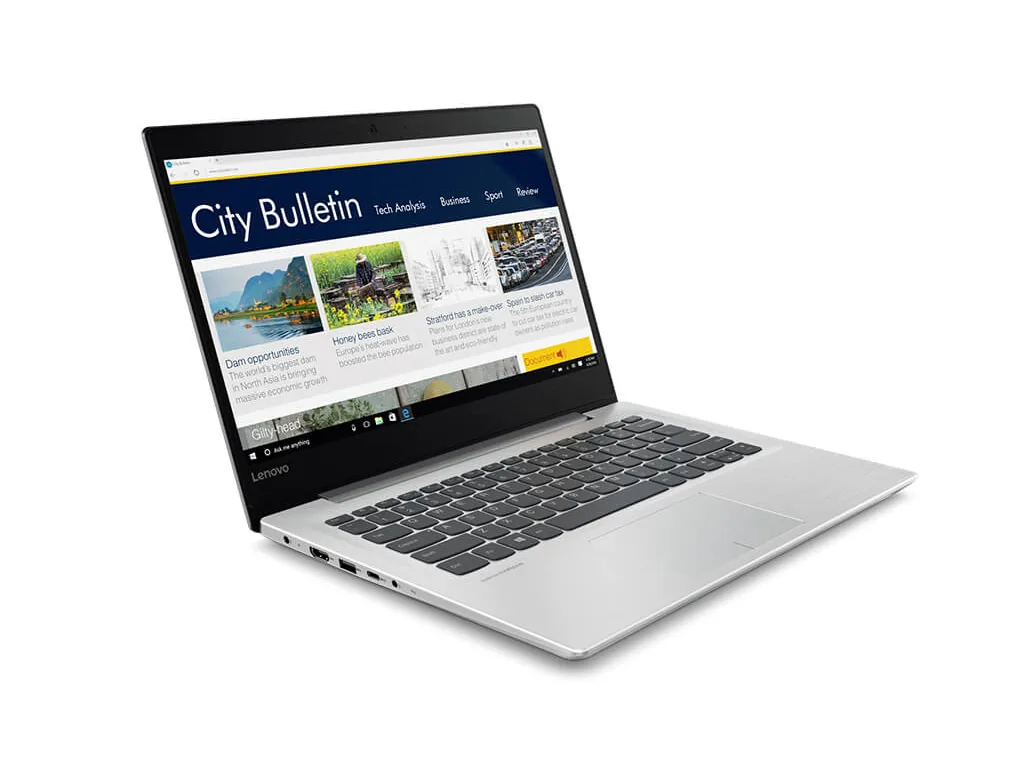

Model Lenovo IdeaPad 320S-14IKB o oznaczeniu kodowym 80X40056GE to czternastocalowy, smukły laptop łączący niskonapięciowy procesor z dedykowanym lub zintegrowanym układem graficznym. Z racji kompaktowej budowy, zredukowanej grubości kadłubka oraz specyficznego projektu płyty głównej, urządzenie to po kilku latach eksploatacji wykazuje powtarzalne objawy zużycia podzespołów. Diagnoza poprzedza każdą procedurę naprawczą, co pozwala precyzyjnie zlokalizować źródło problemu bez konieczności wymiany sprawnych modułów.

Charakterystyka objawów usterek w modelu IdeaPad 320S-14IKB

Użytkownicy tego wariantu konstrukcyjnego najczęściej zgłaszają symptomy powiązane z układem zasilania, odprowadzaniem ciepła oraz integralnością mechaniczną obudowy. Do typowych objawów należą:

• Brak reakcji na przycisk włącznika lub cykliczne zapalanie się i gaśnięcie diody zasilania (objaw braku przejścia procedury POST, czyli Power-On Self-Test – wstępnego testu podzespołów po uruchomieniu).
• Gwałtowne spadki wydajności pod obciążeniem oraz wyłączanie się komputera podczas pracy (efekt thermal throttlingu, czyli automatycznego ograniczania taktowania zegarów procesora w celu obniżenia temperatury).
• Brak ładowania akumulatora, przerywanie procesu ładowania przy poruszeniu przewodem lub komunikat systemowy informujący o podłączeniu zasilacza o nieprawidłowej mocy.
• Trzeszczenie, opór przy otwieraniu pokrywy, unoszenie się narożników obudowy (palmrestu) w okolicach zawiasów lub rozwarstwienie ramki matrycy.
• Brak obrazu na matrycy wewnętrznej przy jednoczesnej obecności sygnału na zewnętrznym monitorze podłączonym przez złącze HDMI.
• Spowolniona praca systemu operacyjnego, błędy zapisu danych lub zawieszanie się aplikacji przy próbie odczytu plików.

Przyczyny problemów technicznych i analiza wrażliwych punktów płyty głównej

Architektura płyty głównej w Lenovo IdeaPad 320S-14IKB opiera się na gęstym upakowaniu elementów SMD (Surface Mount Device – podzespołów lutowanych powierzchniowo) oraz zintegrowanym procesorze w obudowie BGA (Ball Grid Array – układ scalony montowany na stałe za pomocą kulek lutowniczych). Taka konstrukcja rodzi konkretne podatności eksploatacyjne.

Sekcja zasilania i układ ładowania

Jednym z najczęstszych punktów awaryjności jest przetwornica główna oraz układ KBC (Keyboard Controller / Embedded Controller – układ scalony zarządzający klawiaturą, pracą przetwornic i procedurą startową). Uszkodzeniu ulegają tranzystory MOSFET w głównej gałęzi zasilania (linii B+ rozprowadzającej napięcie z zasilacza lub baterii na resztę płyty) oraz kondensatory ceramiczne filtrujące zasilanie. Zwarcie na linii zasilania uniemożliwia podanie właściwych napięć na procesor i pamięć operacyjną, co skutkuje całkowitym brakiem reakcji laptopa.

Kolejnym elementem podlegającym zużyciu jest gniazdo zasilania DC-IN montowane na przewodzie lub lutowane bezpośrednio. Poluzowanie styków wewnętrznych powoduje powstawanie mikroskopijnych łuków elektrycznych, co prowadzi do przegrzewania się gniazda i wypalenia pinów sygnałowych oraz masy.

Układ chłodzenia i degradacja interfejsów termicznych

Wąski profil obudowy wymusił zastosowanie miniaturowego radiatora połączonego z pojedynczym lub podwójnym ciepłowodem (heatpipe – miedziana rurka transportująca ciepło z rdzenia procesora do żeberek radiatora). Z upływem czasu pasta termoprzewodząca traci swoje właściwości plastyczne, ulega skamienieniu i tworzy barierę termiczną zamiast przewodzić ciepło. Gromadzący się w żeberkach radiatora kurz tworzy tak zwany filc, który całkowicie blokuje przepływ powietrza generowany przez wentylator. Prowadzi to do nieustannego przegrzewania się rdzeni krzemowych, co w dłuższej perspektywie może doprowadzić do degradacji połączeń lutowanych BGA.

Konstrukcja mechaniczna zawiasów i obudowy

W modelu IdeaPad 320S-14IKB-80X40056GE zawiasy zamocowane są za pomocą mosiężnych tulei gwintowanych wtopionych w plastikowe gniazda wewnątrz obudowy górnej oraz klapy matrycy. Z powodu naturalnego wzrostu oporu na osi zawiasu (zasychanie smaru technicznego), siła potrzebna do otwarcia laptopa zaczyna przewyższać wytrzymałość plastikowych słupków montażowych. W efekcie dochodzi do wyrwania gniazd ze struktury tworzywa, co przy dalszym użytkowaniu grozi uszkodzeniem taśmy sygnałowej eDP (Embedded DisplayPort – cyfrowa taśma łącząca płytę główną z matrycą) lub pęknięciem szklanej struktury ekranu.

Pamięć masowa i konfiguracja pamięci RAM

Wariant ten korzysta z nośników danych w standardzie SATA lub NVMe (w zależności od konfiguracji slotu M.2) oraz częściowo wlutowanej pamięci RAM z dodatkowym gniazdem SO-DIMM. Zużycie komórek pamięci flash w dysku SSD lub usterka wlutowanych kości pamięci operacyjnej objawia się błędami typu Blue Screen of Death (BSOD – niebieski ekran zatrzymania systemu) lub zawieszaniem się komputera podczas rozruchu.

Procedury diagnostyczne i laboratoryjne metody naprawy

Diagnoza poprzedza każdą ingerencję sprzętową. W przypadku tego modelu proces weryfikacji stanu technicznego przebiega według ustandaryzowanego schematu pomiarowego.

Diagnostyka elektroniczna płyty głównej

Prace rozpoczynają się od pomiarów rezystancji na głównych cewkach przetwornic względem masy za pomocą multimetru cyfrowego. Pozwala to określić, czy na którejkolwiek z linii zasilających (np. linii 3.3V, 5V, 1.05V, linii zasilania pamięci RAM czy rdzenia procesora VCORE) nie występuje stan zwarcia.

W przypadku stwierdzenia niskiej oporności na głównej gałęzi zasilania stosowana jest próba zwarciowa z użyciem zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej. Kamera w podczerwieni natychmiast uwidacznia element, który nadmiernie się nagrzewa (np. uszkodzony kondensator SMD, przebity tranzystor MOSFET czy uszkodzony sterownik przetwornicy PWM). Uszkodzone podzespoły są wylutowywane przy użyciu stacji lutowniczej na gorące powietrze (hot-air) lub lutownicy grotowej, a w ich miejsce wlutowywane są wyłącznie nowe komponenty o identycznych parametrach znamionowych.

Regeneracja układu BIOS/UEFI

Jeżeli napięcia na płycie są prawidłowe, a płyta nie startuje, weryfikacji podlega wsad kości pamięci SPI Flash (układ przechowujący oprogramowanie układowe BIOS/UEFI). Dość powszechną usterką w laptopach Lenovo IdeaPad jest uszkodzenie regionu ME (Management Engine – podsystem zarządzający w procesorach). Naprawa polega na wylutowaniu kości pamięci, odczytaniu jej zawartości na zewnętrznym programatorze, wyczyszczeniu regionu ME oraz ponownym zaprogramowaniu i wlutowaniu układu na płytę główną.

Konserwacja układu chłodzenia

Pełna procedura czyszczenia obejmuje demontaż modułu chłodzenia, dokładne usunięcie resztek zeschniętych materiałów termoprzewodzących za pomocą alkoholu izopropylowego (IPA), mycie wentylatora z czyszczeniem łożyska oraz nałożenie nowej pasty o wysokim współczynniku przewodzenia ciepła. Sprawdzana jest również szczelność ciepłowodu, aby upewnić się, że czynnik roboczy wewnątrz rurki miedzianej nie uległ rozszczelnieniu.

Naprawa konstrukcyjna mocowań zawiasów

Zamiast kosztownej wymiany całej obudowy, uszkodzone mocowania zawiasów można z powodzeniem zrekonstruować. Proces polega na usunięciu połamanych fragmentów plastiku, prawidłowym ustawieniu mosiężnych tulei w osi oraz zalaniu ich dwuskładnikową żywicą epoksydową o podwyższonej odporności mechanicznej. Równolegle przeprowadzana jest regulacja siły docisku samych zawiasów (poluzowanie nakrętki regulacyjnej na osi), co zmniejsza naprężenia przenoszone na konstrukcję laptopa podczas codziennego otwierania i zamykania.

Błędy popełniane podczas prób samodzielnej naprawy

Kompaktowa konstrukcja Lenovo IdeaPad 320S stwarza szereg pułapek dla osób podejmujących próby samodzielnego demontażu bez odpowiedniego zaplecza warsztatowego:

• Brak odłączenia baterii przed rozpoczęciem prac: To najpoważniejszy błąd. Na płycie głównej nawet przy wyłączonym laptopie stale obecne jest napięcie zasilania pomocniczego. Przypadkowe upuszczenie śrubki lub dotknięcie metalową pęsetą okolic złącza matrycy eDP powoduje natychmiastowe zwarcie linii zasilania podświetlenia (często ponad kilkanaście woltów) z liniami sygnałowymi procesora, co prowadzi do trwałego uszkodzenia zintegrowanego układu graficznego.
• Użycie śrub o niewłaściwej długości: Wkręcenie dłuższej śruby w miejsce krótszej w obudowie prowadzi do przewiercenia laminatu płyty głównej (przerwania wewnętrznych ścieżek sygnałowych) lub przebicia obudowy na wylot w okolicach klawiatury.
• Zastosowanie past termoprzewodzących na bazie ciekłego metalu: Z uwagi na przewodnictwo elektryczne takich preparatów, ich niekontrolowane wypłynięcie poza rdzeń krzemowy na okoliczne kondensatory SMD skutkuje natychmiastowym, nieodwracalnym zwarciem.
• Podważanie obudowy metalowymi narzędziami: Skutkuje to wyłamaniem delikatnych plastikowych zatrzasków kadłubka, porysowaniem powierzchni aluminium lub uszkodzeniem taśm elastycznych (FFC/FPC) łączących płytkę touchpada i klawiaturę z płytą główną.
• Próby klejenia zawiasów klejami błyskawicznymi (cyjanoakrylowymi): Kleje tego typu są kruche i nie przenoszą obciążeń dynamicznych. Dodatkowo ich opary mogą uszkodzić powłokę matrycy lub trwale zablokować ruchome elementy mechanizmu.

Organizacja naprawy i standardy obsługi

Obsługa sprzętu realizowana jest w modelu dojazdowym, co eliminuje konieczność osobistego dostarczania urządzenia. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu do 40 km czas dojazdu serwisanta wynosi zazwyczaj do 1 godziny. W ramach wsparcia terenowego większość typowych usterek o charakterze programowym, podstawowych problemów z konfiguracją czy wymiany łatwo dostępnych modułów eliminowana jest podczas pierwszej wizyty.

W przypadku skomplikowanych problemów na poziomie płyty głównej (naprawy mikrolutownicze BGA/SMD, rekonstrukcje zasilania), urządzenie jest odbierane przez kierowcę w procedurze door-to-door. W tym trybie diagnoza laptopa jest w pełni bezpłatna, a jeśli naprawa z przyczyn technicznych okaże się niemożliwa, klient nie ponosi kosztów procedury (zasada braku opłaty przy braku naprawy). Czas realizacji prac z reguły nie przekracza 3 dni roboczych, natomiast czynności z zakresu czyszczenia układu chłodzenia czy optymalizacji wydajności zamykają się w czasie do 24 godzin.

Na cały okres trwania procedury serwisowej istnieje możliwość bezpłatnego skorzystania z laptopa zastępczego bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Wszystkie montowane w toku prac komponenty to wyłącznie nowe części zamienne, a na wykonane usługi i podzespoły udzielana jest gwarancja do 12 miesięcy. Po wykonaniu usługi wystawiana jest faktura bez VAT.

Często zadawane pytania (FAQ)

Czy po wyrwaniu zawiasów w Lenovo 320S-14IKB konieczna jest wymiana całej obudowy?
Odpowiedź: W większości przypadków nie ma konieczności zakupu nowych elementów kadłubka. Prawidłowo przeprowadzona rekonstrukcja chemiczna gniazd montażowych z użyciem żywic epoksydowych oraz jednoczesna regulacja oporu zawiasów w pełni przywraca sztywność konstrukcji i zabezpiecza ekran przed ponownym uszkodzeniem.

Mój laptop nagle przestał się włączać, a ładowarka jest sprawna. Co mogło się stać?
Odpowiedź: W tym modelu najczęstszą przyczyną nagłego braku reakcji jest zwarcie w głównej linii zasilania płyty głównej (uszkodzenie tranzystora MOSFET lub ceramicznego kondensatora filtrującego) bądź awaria kontrolera KBC. Wymaga to precyzyjnych pomiarów elektronicznych w warunkach laboratoryjnych.

Czy można rozbudować pamięć RAM w modelu 80X40056GE?
Odpowiedź: Płyta główna w tej wersji posiada część pamięci RAM wlutowaną na stałe w laminat oraz jeden wolny slot SO-DIMM na dodatkowy moduł. Rozbudowa jest możliwa poprzez montaż kompatybilnej kości pamięci w wolnym gnieździe.

Jak często należy przeprowadzać konserwację układu chłodzenia w tym laptopie?
Odpowiedź: Z uwagi na zwartą konstrukcję i niewielkie rozmiary radiatora, pełną wymianę pasty termoprzewodzącej oraz czyszczenie wentylatora zaleca się wykonywać co 12–18 miesięcy, aby uniknąć degradacji procesora w wyniku przegrzewania.
