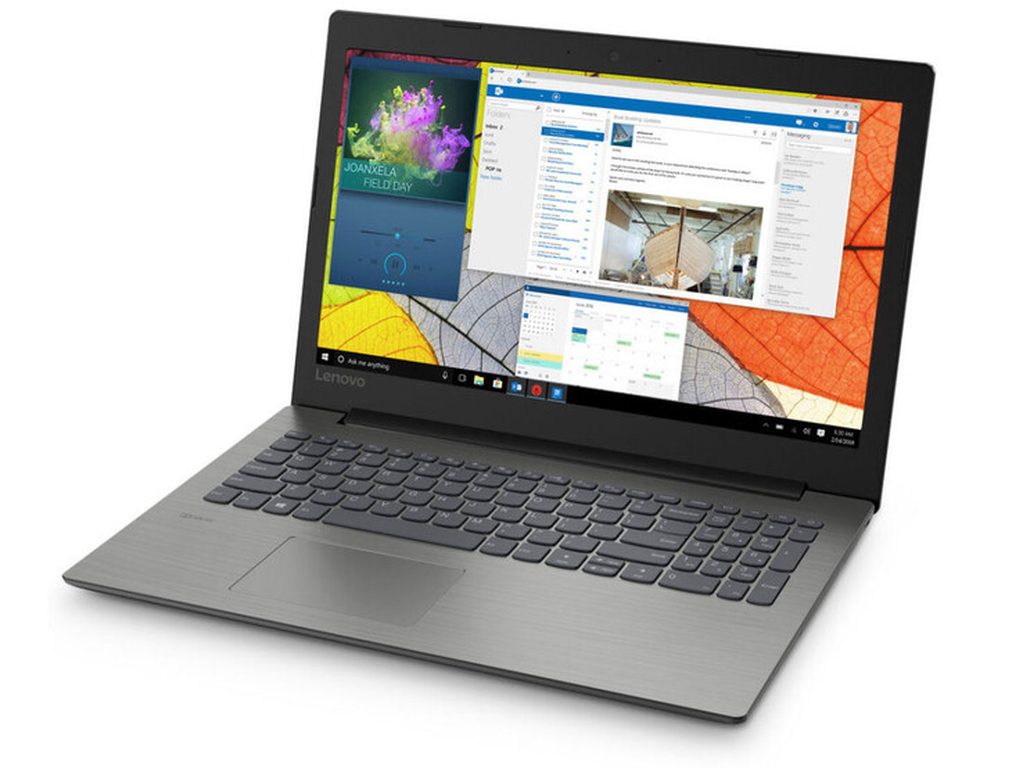

Model Lenovo IdeaPad 330-15IKB to jeden z najpopularniejszych laptopów do codziennego użytku biurowego i domowego. Urządzenie zyskało uznanie za zrównoważony stosunek parametrów do ceny, jednak wieloletnia eksploatacja oraz opinie użytkowników pozwalają wyodrębnić powtarzający się zestaw typowych usterek mechanicznych i elektronicznych. Konstrukcja ta bazuje na obudowie z tworzywa sztucznego oraz zintegrowanych układach płyty głównej, co przy intensywnym użytkowaniu stwarza określone wyzwania serwisowe. Poniższe zestawienie stanowi techniczne omówienie najczęściej zgłaszanych problemów, ich przyczyn źródłowych oraz metod stosowanych podczas profesjonalnej diagnostyki i naprawy.
Uszkodzenia mechaniczne obudowy i mechanizmu zawiasów
W opinii wielu posiadaczy Lenovo IdeaPad 330-15IKB jednym z najbardziej uciążliwych problemów jest postępująca degradacja mocowań zawiasów. Objawia się to rozchodzeniem się krawędzi obudowy matrycy (klapy górnej) lub unoszeniem powierzchni palmrestu (kadłubka górnego z klawiaturą) podczas otwierania ekranu. W zaawansowanym stadium dochodzi do zablokowania mechanizmu, pęknięcia ramek, a nawet uszkodzenia wewnętrznych przewodów matrycy lub anten sieci bezprzewodowej.
Przyczyną tego zjawiska jest konstrukcja oparta na mosiężnych tulejach gwintowanych (insertach montażowych), które są fabrycznie wtapiane w cienkie tworzywo obudowy. Zawiasy z biegiem czasu stawiają coraz większy opór na skutek gromadzenia się kurzu i wysychania fabrycznego smaru. Siła dźwigni działająca podczas otwierania pokrywy przewyższa wytrzymałość zmęczeniową plastiku, wyrywając tuleje z gniazd. Samodzielne próby sklejania tych elementów klejami cyjanoakrylowymi lub montażowymi rzadko przynoszą trwały rezultat, ponieważ nie redukują naprężeń mechanicznych i utrudniają późniejszą wymianę podzespołów.
W ramach naprawy serwisowej realizowana jest kompleksowa regeneracja lub wymiana elementów konstrukcyjnych:
- Demontaż skrzydła matrycy oraz dolnej części obudowy w celu weryfikacji skali pęknięć.
- Czyszczenie, chemiczne odtłuszczenie i regulacja siły docisku zawiasów (luzowanie oporu mechanizmu, aby zminimalizować ryzyko ponownego wyłamania).
- Odbudowa gniazd gwintowanych przy użyciu chemoutwardzalnych mas epoksydowych o podwyższonej odporności na ścinanie lub wymiana uszkodzonego elementu na fabrycznie nowy podzespół (kadłubek, klapa matrycy).
- Sprawdzenie integralności taśmy sygnałowej eDP (Embedded DisplayPort – cyfrowy przewód przesyłający obraz z płyty głównej do matrycy), aby wykluczyć przetarcia powstałe w wyniku ocierania o uszkodzony zawias.
Problemy z zasilaniem, gniazdem DC-IN oraz ładowaniem baterii
Kolejną powszechną usterką zgłaszaną w modelach IdeaPad 330-15IKB jest brak reakcji na podłączenie zasilacza, przerywanie ładowania przy poruszaniu kablem lub całkowity brak możliwości włączenia komputera. Użytkownicy często interpretują ten stan jako awarię samej baterii, podczas gdy źródło problemu leży zazwyczaj w sekcji zasilania.
W tym modelu zastosowano gniazdo zasilania (DC-IN jack) na przewodzie montowane w wycięciu obudowy. Częste naprężenia wtyku zasilacza prowadzą do mechanicznego pęknięcia wewnętrznego pinu centralnego lub mikropęknięć w żyłach przewodu wiązki. Ponadto, w przypadku wystąpienia zwarcia w złączu, uszkodzeniu ulega główny tor zasilania na płycie głównej, w tym tranzystory wejściowe typu MOSFET (metal-oxide semiconductor field-effect transistor – tranzystor polowy sterujący przepływem prądu) oraz układ ładowania (charger IC).
Proces weryfikacji i naprawy obejmuje:
- Pomiary napięć i rezystancji na głównych liniach zasilania za pomocą oscyloskopu i multimetru cyfrowego.
- Weryfikację stanu ogniw akumulatora oraz odczyt parametrów z układu BMS (Battery Management System – kontroler zarządzający parametrami pracy i bezpieczeństwem baterii).
- Wymianę uszkodzonego gniazda zasilania na nowy element o odpowiedniej specyfikacji prądowej.
- Wymianę uszkodzonych elementów biernych i półprzewodników w przetwornicy głównej przy użyciu stacji lutowniczej na gorące powietrze (hot-air).
Wysokie temperatury pracy, głośny wentylator i throttling procesora
Użytkownicy Lenovo IdeaPad 330-15IKB po dłuższym okresie eksploatacji regularnie zwracają uwagę na głośną pracę układu chłodzenia, nagrzewanie się obudowy w lewej górnej części oraz spowolnienie działania systemu. Zjawisko to wynika bezpośrednio ze zjawiska określanego jako thermal throttling (automatyczne obniżanie częstotliwości taktowania procesora w celu ochrony przed przegrzaniem).
Układ odprowadzania ciepła w tym modelu składa się z miedzianego ciepłowodu (heatpipe), małego radiatora oraz wentylatora promieniowego. Z upływem czasu pasta termoprzewodząca pomiędzy rdzeniem CPU/GPU a miedzianą stopą ulega degradacji i wysycha, tracąc zdolność przewodzenia ciepła. Jednocześnie lamele radiatora zostają zablokowane przez warstwę kurzu i włókien, tworząc tzw. filc termiczny uniemożliwiający swobodny przepływ powietrza.
Profesjonalna konserwacja układu chłodzenia obejmuje:
- Całkowity demontaż modułu chłodzenia i mechaniczne oczyszczenie komory wentylatora oraz użebrowania radiatora.
- Usunięcie skamieniałej pasty termoprzewodzącej przy użyciu dedykowanych rozpuszczalników na bazie alkoholu izopropylowego (IPA).
- Aplikację nowej pasty o wysokiej przewodności cieplnej oraz wymianę termopadów (elastycznych taśm przewodzących ciepło z sekcji zasilania i pamięci VRAM).
- Weryfikację łożyska wentylatora i jego ewentualną wymianę, jeśli wirnik wykazuje bicie osiowe generujące hałas.
- Testy obciążeniowe programami diagnostycznymi pod pełnym obciążeniem syntetycznym w celu monitorowania stabilności temperatur.
Usterki płyty głównej: uszkodzenia wsadu BIOS oraz zintegrowanej pamięci RAM
W opiniach serwisowych powtarzają się przypadki, w których laptop włącza się (świecą diody kontrolne, słychać pracę wentylatora), lecz na ekranie nie pojawia się obraz (tzw. czarny ekran). W modelu IdeaPad 330-15IKB częstym źródłem takiego zachowania jest uszkodzenie zawartości pamięci nieulotnej Flash SPI, w której zapisany jest wsad BIOS/UEFI (podstawowy system wejścia/wyjścia inicjalizujący sprzęt przed startem systemu operacyjnego), w tym uszkodzenie sekcji ME Region (Management Engine).
Drugą specyficzną cechą konstrukcyjną jest obecność wbudowanej pamięci operacyjnej (on-board RAM) – kości pamięci są wlutowane bezpośrednio w laminat płyty głównej obok pojedynczego gniazda SODIMM. Awaria pojedynczej wlutowanej kości BGA powoduje błędy pamięci, niebieskie ekrany zatrzymania (BSOD – Blue Screen of Death) lub brak startu procedury POST (Power-On Self-Test – wstępny test sprawności podzespołów wykonywany przy uruchomieniu).
W takich sytuacjach procedury naprawcze obejmują:
- Wylutowanie układu Flash lub programowanie w układzie za pomocą programatora programów serwisowych z czystym regionem ME oraz transferem unikalnych kluczy DMI.
- Diagnostykę pamięci wlutowanej za pomocą kart diagnostycznych LPC/PCIe.
- Wyłączenie uszkodzonego banku pamięci wlutowanej drogą modyfikacji sprzętowej obwodu (tzw. RAM disable poprzez przestawienie rezystorów konfiguracyjnych w układzie logicznym) i pozostawienie obsługi pamięci wyłącznie przez wymienny moduł w slocie SODIMM.
- Wymianę uszkodzonych mostków lub kontrolera KBC/EC (Embedded Controller – mikrokontroler zarządzający klawiaturą, zasilaniem i stanami uśpienia płyty).
Niska wydajność dysku twardego HDD i modernizacja komponentów
Wielu użytkowników podstawowych konfiguracji IdeaPad 330-15IKB skarży się na powolną pracę systemu operacyjnego, długi czas uruchamiania oraz zawieszanie się aplikacji przy próbie jednoczesnego wykonywania kilku zadań. W fabrycznych wariantach tego laptopa montowano tradycyjne mechaniczne dyski twarde HDD (Hard Disk Drive), które w połączeniu ze współczesnymi wymaganiami systemowymi generują stałe 100% obciążenia nośnika.
Płyta główna tego modelu w większości rewizji posiada złącze M.2 obsługujące szybkie dyski półprzewodnikowe SSD w protokole NVMe (Non-Volatile Memory Express) lub SATA. Modernizacja polegająca na instalacji dysku SSD i przeniesieniu środowiska systemowego (klonowanie nośnika z zachowaniem danych lub czysta instalacja z pakietem sterowników) usuwa wąskie gardło i przywraca płynność działania urządzenia.
Błędy popełniane przy samodzielnych próbach naprawy
Brak doświadczenia lub odpowiedniego zaplecza warsztatowego podczas prób usunięcia usterek w Lenovo IdeaPad 330-15IKB często prowadzi do powiększenia skali uszkodzeń. Do najczęstszych pomyłek należą:
- Otwieranie obudowy bez uprzedniego odłączenia wewnętrznego złącza baterii – przypadkowe dotknięcie metalowym wkrętakiem elementów płyty głównej powoduje natychmiastowe zwarcie i spalenie linii 3.3V/5V lub układu KBC.
- Wkręcanie śrub o niewłaściwej długości w gniazda obudowy – zastosowanie zbyt długiej śruby skutkuje przewierceniem palmrestu na wylot lub uszkodzeniem ścieżek pod laminatem.
- Używanie niewłaściwych klejów do naprawy zawiasów, co prowadzi do sklejenia elementów ruchomych z taśmami sygnałowymi i uniemożliwia ich późniejszy bezpieczny demontaż.
- Podważanie matrycy ostrymi metalowymi narzędziami, co skutkuje pęknięciem delikatnego szkła ciekłokrystalicznego panelu LCD.
- Niewłaściwa aplikacja ciekłego metalu zamiast pasty termoprzewodzącej – zwarcie elementów wokół rdzenia krzemowego w przypadku wycieku preparatu.
Jak przebiega diagnostyka i organizacja naprawy
Weryfikacja stanu technicznego urządzenia w naszym serwisie odbywa się w sposób usystematyzowany. W przypadku napraw stacjonarnych laptop jest odbierany bezpośrednio przez kierowcę w systemie door-to-door, gdzie kompleksowa diagnoza usterki jest całkowicie bezpłatna. Po dostarczeniu komputera do stanowiska diagnostycznego wykonywane są pomiary mikroskopowe, testy stabilności oraz analiza termowizyjna komponentów.
Doświadczenie serwisu budowane przez ponad 20 lat oraz ponad 10 000 urządzeń poddanych naprawom pozwala na szybkie zidentyfikowanie typowych problemów charakterystycznych dla rodziny IdeaPad. Wszelkie czynności serwisowe realizowane są przy użyciu wyłącznie nowych podzespołów – nie stosujemy części używanych ani elementów z odzysku. W przypadku konieczności przeprowadzenia naprawy warsztatowej, standardowy czas realizacji z reguły nie przekracza 3 dni roboczych, a zabiegi konserwacyjne i czyszczenie układu chłodzenia zamykają się w czasie do 24 godzin. Na wykonane usługi montażowe i naprawy elektroniczne udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury serwisowej istnieje możliwość skorzystania z bezpłatnego laptopa zastępczego bez konieczności wpłacania kaucji i bez limitu czasowego.
Często zadawane pytania (FAQ)
Czy pęknięte mocowanie zawiasu w IdeaPad 330 wymaga wymiany całej obudowy?
Nie w każdym przypadku. Jeśli struktura zewnętrzna tworzywa nie została połamana na drobne fragmenty, możliwe jest profesjonalne zregenerowanie gniazd montażowych przy użyciu mas chemoutwardzalnych i wyregulowanie oporu zawiasów. W przypadku rozległych pęknięć zewnętrznych zaleca się montaż nowej klapy lub obudowy dolnej.
Dlaczego laptop wyłącza się nagle pod obciążeniem, mimo że wentylator pracuje na maksymalnych obrotach?
Jest to typowy objaw przegrzewania się procesora spowodowany zaschniętą pastą termoprzewodzącą lub zablokowanym radiatorem. Wentylator tłoczy powietrze, ale ciepło nie jest prawidłowo odbierane z rdzenia procesora. Konieczne jest pełne czyszczenie modułu termicznego i nałożenie nowych materiałów termoprzewodzących.
Czy uszkodzenie wlutowanej pamięci RAM oznacza konieczność wymiany całej płyty głównej?
Nie. Doświadczony serwis elektroniczny jest w stanie przeprowadzić procedurę sprzętowej dezaktywacji wbudowanego banku pamięci (RAM disable) poprzez modyfikację drobnicy SMD na płycie. Umożliwia to dalsze stabilne korzystanie z laptopa w oparciu o pamięć zainstalowaną w dodatkowym slocie SODIMM.
Jakie objawy wskazują na konieczność wymiany gniazda zasilania zamiast samej baterii?
Objawem wskazującym na gniazdo DC-IN jest przerywanie procesu ładowania przy delikatnym poruszaniu wtykiem, nagrzewanie się końcówki zasilacza w miejscu połączenia lub całkowity brak świecenia diody sygnalizacyjnej ładowania przy sprawnym zasilaczu sieciowym.
