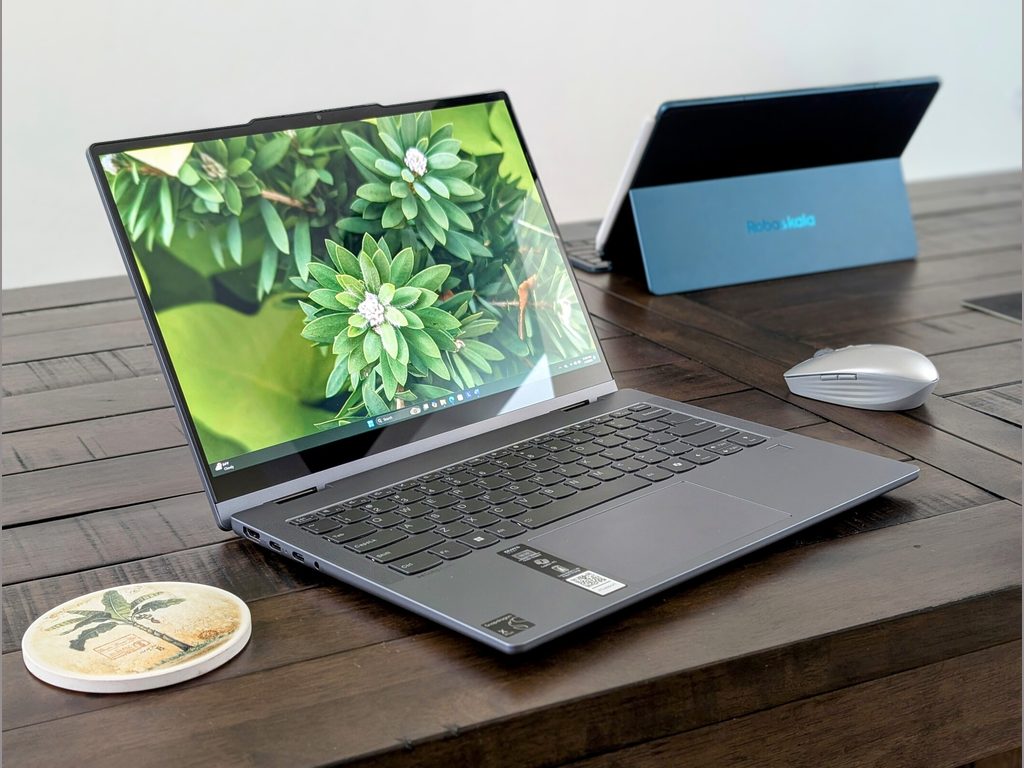

Charakterystyka konstrukcyjna modelu IdeaPad 5 2-in-1 14Q8X9 a dobór akcesoriów

Model Lenovo IdeaPad 5 2-in-1 14Q8X9 to urządzenie konwertowalne (konstrukcja łącząca cechy klasycznego laptopa oraz tabletu dzięki zawiasom obracającym się w pełnym zakresie), które stawia specyficzne wymagania w obszarze zasilania oraz kompatybilności akcesoriów peryferyjnych. W codziennej eksploatacji użytkownicy często stają przed koniecznością dokupienia dodatkowego zasilacza, replikatora portów czy rysika do obsługi panelu dotykowego. Ze względu na zintegrowaną architekturę zasilania opartą wyłącznie na magistrali USB-C, wybór odpowiednich komponentów nie ogranicza się jedynie do dopasowania fizycznego złącza.

W niezależnym serwisie laptopów często diagnozujemy usterki wynikające ze stosowania niedopasowanych akcesoriów zamiennych. W przypadku konstrukcji hybrydowych z serii IdeaPad kluczowe znaczenie ma zachowanie pełnej zgodności z protokołami komunikacyjnymi zarządzającymi dostarczaniem energii oraz przesyłem sygnału wideo. Niewłaściwy dobór parametrów elektrycznych może prowadzić do nieprawidłowego działania układu ładowania, ograniczenia wydajności procesora lub fizycznego uszkodzenia płyty głównej.

Rynek akcesoriów zamiennych oferuje szeroki wybór produktów, jednak ich jakość i poziom bezpieczeństwa bywają bardzo zróżnicowane. Zrozumienie wymagań technicznych modelu 14Q8X9 pozwala uniknąć problemów z niestabilną pracą komputera, przegrzewaniem się sekcji zasilania czy uszkodzeniem kontrolera embedded controller (układu scalonego na płycie głównej odpowiedzialnego za monitorowanie zasilania, temperatur i podstawowych funkcji sprzętowych).

Standardy zasilania USB-C Power Delivery w laptopach hybrydowych

W modelu IdeaPad 5 2-in-1 14Q8X9 ładowanie akumulatora odbywa się za pośrednictwem portu USB-C wykorzystującego protokół Power Delivery (standard komunikacji między zasilaczem a odbiornikiem, który dynamicznie negocjuje napięcie i natężenie prądu). Oznacza to, że zasilacz nie podaje stałego napięcia bez wcześniejszego potwierdzenia gotowości ze strony układu scalonego w laptopie. W momencie podłączenia wtyczki dochodzi do procedury handshake (cyfrowego uzgodnienia parametrów zasilania pomiędzy kontrolerem ładowarki a kontrolerem zasilania na płycie głównej komputera).

Dobierając zasilacz zamienny, należy zwrócić uwagę na następujące parametry elektryczne:

Moc znamionowa: Urządzenie wymaga zasilacza o odpowiedniej mocy dostosowanej do zapotrzebowania płyty głównej i procesu ładowania ogniw. Użycie ładowarki o zbyt niskiej mocy skutkuje powolnym ładowaniem, rozładowywaniem baterii pod obciążeniem lub pojawieniem się komunikatu o podłączeniu słabego źródła zasilania.
Profile napięciowe: Zasilacz musi wspierać odpowiednie napięcia wyjściowe w standardzie Power Delivery, w tym podstawowy dla laptopów profil wysokonapięciowy, a także niższe napięcia wymagane w stanach uśpienia.
Kabel połączeniowy z chipem E-Marker: Przewód USB-C do USB-C musi posiadać zintegrowany mikrokontroler E-Marker (układ elektroniczny wbudowany we wtyczkę kabla, informujący urządzenia o maksymalnym dopuszczalnym prądzie i przepustowości przewodu). Przewody pozbawione tego elementu ograniczają natężenie prądu ze względów bezpieczeństwa, co uniemożliwia pełne zasilenie komputera.
Czystość napięcia wyjściowego: Zasilacze niskiej jakości generują tętnienia napięcia (drobne, niepożądane wahania napięcia stałego na wyjściu przetwornicy), które wpływają negatywnie na pracę przetwornic DC-DC (układów obniżających napięcie na płycie głównej) oraz przyspieszają degradację ogniw litowo-jonowych.

W ramach diagnostyki sprzętowej sprawdzamy stan toru zasilania za pomocą programowalnych obciążeń elektronicznych oraz testerów magistrali USB-C, co pozwala dokładnie ocenić zachowanie sekcji Power Delivery pod pełnym obciążeniem roboczym.

Kompatybilność stacji dokujących, replikatorów portów i aktywnych piórek

Konstrukcja 2-in-1 wymaga od urządzeń peryferyjnych wszechstronności. Użytkownicy często rozbudowują stanowisko pracy o dodatkowe monitory, dyski zewnętrzne oraz urządzenia wskazujące, korzystając z pojedynczego przewodu wpiętego do portu USB-C.

Przy wyborze replikatorów portów i koncentratorów USB (hubów) kluczową kwestią jest obsługa funkcji DisplayPort Alternate Mode (trybu pracy złącza USB-C pozwalającego na bezpośrednie przesyłanie nieskompresowanego sygnału wideo do zewnętrznego wyświetlacza) oraz funkcji Power Delivery Pass-Through (funkcji umożliwiającej jednoczesne zasilanie laptopa przez koncentrator za pomocą podłączonej do niego ładowarki). Tanie akcesoria nieznanego pochodzenia często pobierają znaczną część energii na własne potrzeby, co zmniejsza moc docierającą do baterii i wywołuje niestabilność portów magistrali.

W przypadku rysików dotykowych model 14Q8X9 współpracuje z digitizerem (warstwą dotykową wbudowaną w matrycę, rejestrującą pozycję piórka i siłę nacisku) obsługującym dedykowane protokoły komunikacji aktywnej. Zastosowanie niekompatybilnego piórka pasywnego lub modelu opartego na innym standardzie uniemożliwi wykrywanie poziomów nacisku oraz funkcji odrzucania dłoni palm rejection (technologii ignorującej przypadkowe dotknięcia ekranu dłonią podczas pisania).

Jak diagnozujemy i naprawiamy usterki układów zasilania oraz portów USB-C

Gdy dochodzi do uszkodzenia spowodowanego wadliwym zasilaczem lub przepięciem na magistrali USB-C, proces serwisowy przebiega według ściśle określonych procedur technicznych. Każda naprawa opiera się na precyzyjnej lokalizacji uszkodzonego elementu półprzewodnikowego bez konieczności nieuzasadnionej wymiany całych modułów bazowych.

Czynności serwisowe obejmują następujące etapy:

Inspekcja mikroskopowa gniazda USB-C: Sprawdzamy stan fizyczny pinów sygnałowych i zasilających pod mikroskopem stereoskopowym w celu wykrycia pęknięć lutów, zwarć mechanicznych lub nadpaleń styków.
Pomiary rezystancji linii zasilających: Za pomocą multimetru cyfrowego wykonujemy pomiary rezystancji głównych gałęzi zasilania względem masy, co pozwala wykryć zwarcia w głównej linii zasilania oraz liniach sygnałowych CC1/CC2 (liniach konfiguracyjnych służących do negocjacji parametrów zasilania w standardzie USB-C).
Diagnoza kontrolera USB-C PD: Sprawdzamy poprawność pracy dedykowanego układu scalonego zarządzającego protokołem zasilania. W przypadku jego uszkodzenia wykonujemy wymianę układu w technologii BGA/QFN (lutowania powierzchniowego z wykorzystaniem stacji lutowniczej na gorące powietrze i mikroskopu).
Weryfikacja kluczy wejściowych MOSFET: Kontrolujemy tranzystory polowe (elementy półprzewodnikowe odcinające lub przepuszczające prąd do głównej gałęzi zasilania). Uszkodzone tranzystory są wylutowywane i zastępowane nowymi elementami o identycznej specyfikacji prądowo-napięciowej.
Testy stabilności pod obciążeniem: Po wykonaniu naprawy sprzętowej podłączamy zasilacz laboratoryjny z emulatorem Power Delivery, monitorując pobór prądu w różnych stanach uśpienia i pełnego obciążenia obliczeniowego.

Do napraw wykorzystujemy wyłącznie fabrycznie nowe podzespoły elektroniczne, co gwarantuje przywrócenie parametrów fabrycznych sekcji ładowania. Na wykonane prace udzielamy gwarancji do 12 miesięcy. W przypadku konieczności przeprowadzenia naprawy w warunkach laboratoryjnych oferujemy bezpłatny laptop zastępczy na cały czas trwania usługi, bez kaucji i limitu czasowego. Większość usterek usuwamy podczas pierwszej wizyty, a czas standardowej naprawy z reguły nie przekracza 3 dni.

Błędy przy samodzielnym doborze akcesoriów i zasilaczy zamiennych

Samodzielny zakup akcesoriów bez weryfikacji ich parametrów technicznych wiąże się z ryzykiem wystąpienia powtarzających się problemów eksploatacyjnych. Najczęstsze błędy popełniane przez użytkowników obejmują:

Stosowanie zasilaczy telefonicznych o zbyt niskim napięciu: Ładowarki do smartfonów, mimo zgodności fizycznej złącza USB-C, często obsługują wyłącznie niższe napięcia, co nie pozwala na uruchomienie głównej przetwornicy ładowania w laptopie.
Używanie uniwersalnych ładowarek wieloportowych bez stabilizacji mocy: W wielu tanich zasilaczach podłączenie drugiego urządzenia (np. telefonu) powoduje chwilowy reset zasilania i renegocjację mocy, co wywołuje nagłe skoki napięcia i może uszkodzić kontroler ładowania w laptopie.
Zakup kabli USB-C bez certyfikacji prądowej: Zastosowanie cienkiego kabla sygnałowego do przesyłania prądu o wysokim natężeniu prowadzi do nadmiernego nagrzewania się złączy, spadków napięcia i wytapiania plastikowych elementów gniazda.
Ignorowanie zabezpieczeń przeciwprzepięciowych OVP i OCP: Tanie zamienniki pozbawione są układów OVP (zabezpieczenia nadnapięciowego, odcinającego prąd przy zbyt wysokim napięciu) oraz OCP (zabezpieczenia nadprądowego, chroniącego przed przeciążeniem), co w razie awarii zasilacza kieruje wysokie napięcie sieciowe bezpośrednio na układ zasilania laptopa.
Mechaniczne przeciążanie portu przez ciężkie huby: Podłączanie ciężkich replikatorów portów wiszących bezpośrednio na gnieździe bez kabla elastycznego prowadzi do wyłamania padów lutowniczych (pól miedzianych na laminacie płyty głównej, do których przylutowane jest gniazdo).

Najczęściej zadawane pytania (FAQ)

Czy można bezpiecznie ładować laptop IdeaPad 5 2-in-1 14Q8X9 zasilaczem o wyższej mocy niż fabryczna?
Tak, pod warunkiem że zasilacz obsługuje standard USB-C Power Delivery. Kontroler zasilania w laptopie pobierze wyłącznie taką ilość energii, na jaką pozwala jego architektura. Zasilacz o wyższej mocy będzie pracował z mniejszym obciążeniem termicznym, co wpływa korzystnie na jego trwałość.

Dlaczego po podłączeniu ładowarki zamiennej touchpad przestaje działać płynnie lub kursor przeskakuje?
Objaw ten wskazuje na obecność zakłóceń elektromagnetycznych i wysokich tętnień napięcia generowanych przez niskiej jakości przetwornicę zasilacza. Brak odpowiedniego filtrowania na wyjściu ładowarki zakłóca pracę pojemnościowego sensora dotykowego w touchpadzie. W takiej sytuacji należy natychmiast odłączyć zasilacz, aby uniknąć uszkodzenia układów scalonych.

Czy uszkodzone gniazdo USB-C wymaga wymiany całej płyty głównej?
Nie. W ramach naprawy serwisowej wylutowujemy uszkodzone mechanicznie lub elektrycznie gniazdo USB-C i wlutowujemy fabrycznie nowy element bezpośrednio na laminat płyty głównej, odtwarzając ewentualnie zerwane ścieżki sygnałowe. Jest to procedura znacznie bardziej ekonomiczna niż wymiana całego podzespołu bazowego.

Jak sprawdzić, czy stacja dokująca obsłuży dwa monitory zewnętrzne na tym modelu?
Możliwość obsługi wielu monitorów zależy od wersji protokołu DisplayPort wyprowadzonego w złączu USB-C oraz obsługi technologii MST (Multi-Stream Transport, mechanizmu umożliwiającego przesyłanie kilku niezależnych strumieni wideo przez jedno złącze). Przed zakupem stacji dokującej warto zweryfikować jej specyfikację pod kątem zgodności z konfiguracją wielomonitorową dla platformy sprzętowej zastosowanej w modelu 14Q8X9.
