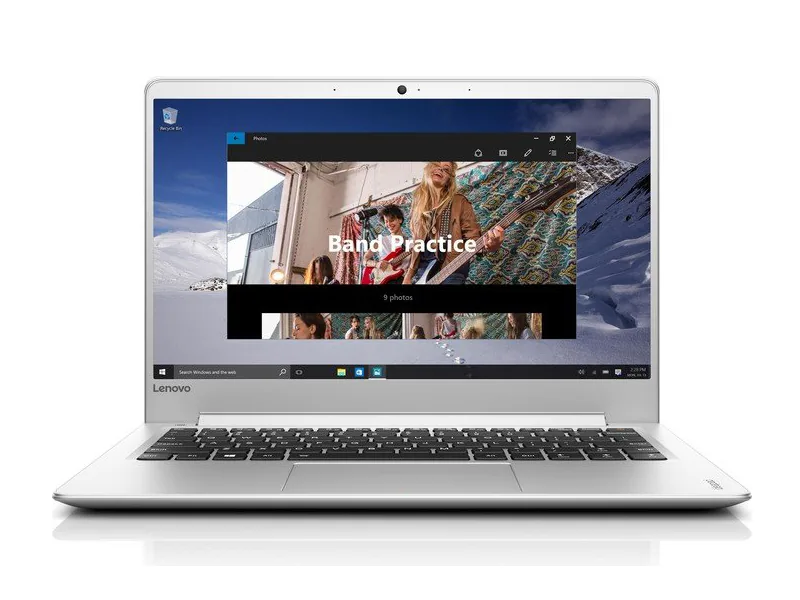

Kompaktowy ultrabook Lenovo IdeaPad 710S-13ISK o oznaczeniu kodowym modelu 80SW001EGE to konstrukcja zaprojektowana z myślą o wysokiej mobilności, smukłej sylwetce oraz niskiej masie własnej. Zastosowanie cienkiej obudowy ze stopów metali oraz zminiaturyzowanych podzespołów sprawia, że eksploatacja tego urządzenia po kilku latach od premiery wiąże się ze specyficznymi wyzwaniami serwisowymi. Użytkownicy tego wariantu często stają przed dylematem dotyczącym opłacalności naprawy oraz realnej dostępności komponentów wymiennych. Z perspektywy praktyki serwisowej kluczowe znaczenie ma precyzyjna identyfikacja architektury płyty głównej, specyfikacji matrycy oraz elementów konstrukcyjnych obudowy.
W przypadku urządzeń z serii IdeaPad 710S-13ISK dostępność poszczególnych podzespołów zależy bezpośrednio od stopnia ich integracji z płytą główną (ang. motherboard) oraz specyfiki fabrycznych rozwiązań montażowych. Podczas gdy elementy eksploatacyjne, takie jak akumulatory, wentylatory czy dyski półprzewodnikowe, są stosunkowo łatwo osiągalne na rynku nowych komponentów, o tyle elementy obudowy, dedykowane taśmy sygnałowe czy zawiasy wymagają precyzyjnego doboru według numerów FRU (ang. Field Replaceable Unit – unikalny numer części serwisowej stosowany przez producenta). Zrozumienie, które moduły podlegają bezproblemowej wymianie, a które wymagają zaawansowanych procedur lutowniczych, pozwala właściwie zaplanować proces przywracania sprzętu do pełnej sprawności.
Architektura techniczna Lenovo IdeaPad 710S-13ISK a modułowość podzespołów
Konstrukcja modelu Lenovo IdeaPad 710S-13ISK-80SW001EGE charakteryzuje się wysokim stopniem miniaturyzacji, co bezpośrednio determinuje zakres dostępnych prac naprawczych. W tym konkretnym wariancie procesor centralny (CPU – ang. Central Processing Unit) jest trwale wlutowany w strukturę laminatu płyty głównej w technologii BGA (ang. Ball Grid Array – montaż powierzchniowy za pomocą siatki kulek ze stopu lutowniczego). Podobnie rozwiązano kwestię pamięci operacyjnej RAM (ang. Random Access Memory), która jest całkowicie zintegrowana na płycie (pamięć wlutowana, tzw. On-Board). Brak fizycznych slotów SO-DIMM (ang. Small Outline Dual In-line Memory Module) oznacza, że tradycyjna rozbudowa lub wymiana pamięci bez ingerencji w strukturę micro-BGA nie jest możliwa.
W tabeli poniżej przedstawiono zestawienie kluczowych komponentów tego modelu wraz z określeniem ich stopnia dostępności oraz formy montażu na płycie głównej:
- Akumulator litowo-polimerowy (Li-Polymer): Dostępny jako nowy, niezależny moduł wymienny montowany na śruby wewnątrz dolnej pokrywy (ang. lower case). Wymaga precyzyjnego dopasowania napięcia znamionowego oraz kształtu konektora zasilania.
- Dysk półprzewodnikowy SSD: Zastosowano standardowe gniazdo M.2 z obsługą protokołu NVMe (ang. Non-Volatile Memory Express) lub SATA, co zapewnia bardzo wysoką dostępność nowoczesnych nośników pamięci masowej o różnych pojemnościach.
- Matryca wyświetlacza (panel LCD): Ekran IPS o przekątnej 13,3 cala ze złączem eDP (ang. embedded DisplayPort). Dostępne są nowe panele o zgodnych parametrach elektrycznych, rozstawie mocowań i rozdzielczości.
- Układ chłodzenia (radiator i wentylator): Wentylator chłodzenia procesora (ang. cooling fan) jest w pełni wymienny jako oddzielny element mechaniczny; w przypadku utraty szczelności komory parowej lub uszkodzenia rurki cieplnej (ang. heatpipe) konieczna jest wymiana kompletnego modułu radiatora.
- Klawiatura i panel roboczy (palmrest): Klawiatura w tym modelu jest fabrycznie zgrzewana z górną obudową (ang. palmrest) za pomocą plastikowych nitów. Dostępność nowych, kompletnych paneli z fabrycznie osadzoną klawiaturą bywa ograniczona, co wymaga specjalistycznych technik montażu samej matrycy klawiatury w istniejącym korpusie.
- Gniazda wejścia/wyjścia (porty I/O): Część portów, w tym gniazdo audio czy czytnik kart, znajduje się na dodatkowej płytce sygnałowej (ang. daughterboard), połączonej z płytą główną taśmą FFC (ang. Flat Flexible Cable). Gniazdo zasilania DC-IN w zależności od rewizji może być wlutowane w płytę główną lub wyprowadzone na przewodzie.
Komponenty eksploatacyjne i ich dostępność: zasilanie, chłodzenie i magazyn danych
W codziennej praktyce serwisowej najczęściej wymienianymi częściami w modelu IdeaPad 710S-13ISK są podzespoły ulegające naturalnemu zużyciu chemicznemu lub mechanicznemu. Bateria litowo-polimerowa po kilkuset cyklach ładowania i rozładowania traci swoją pojemność nominalną, co objawia się nagłym wyłączaniem urządzenia pod obciążeniem lub komunikatem kontrolera zasilania o konieczności wymiany ogniwa. W skrajnych przypadkach dochodzi do zjawiska degradacji elektrolitu i puchnięcia pakietu, co wywiera bezpośredni nacisk mechaniczny na gładzik (ang. touchpad) oraz klawiaturę. Na rynku dostępne są nowe, fabryczne pakiety bateryjne w pełni kompatybilne z architekturą zarządzania energią tego modelu.
Kolejnym newralgicznym elementem jest układ aktywnego odprowadzania ciepła. W tak cienkiej obudowie miniaturowy wentylator pracuje z wysokimi prędkościami obrotowymi, co z czasem prowadzi do zużycia łożyska ślizgowego lub hydrodynamicznego. Objawia się to metalicznym hałasem, terkotaniem, a w konsekwencji spadkiem przepływu powietrza przez użebrowanie radiatora. Zjawisko to wywołuje thermal throttling (zabezpieczenie termiczne procesora polegające na gwałtownym obniżeniu częstotliwości taktowania zegara w celu ochrony krzemu przed przegrzaniem). Wymiana samego wentylatora na fabrycznie nowy egzemplarz oraz aplikacja nowoczesnych materiałów termoprzewodzących (past o wysokiej przewodności cieplnej wyrażanej w W/mK) w pełni przywraca prawidłową kulturę pracy ultrabooka.
W kwestii nośników danych architektura modelu 80SW001EGE oferuje dużą elastyczność. Zastosowane złącze M.2 pozwala na bezproblemową instalację współczesnych dysków SSD. Nowy dysk pozwala nie tylko wyeliminować awarie logiczne czy błędy komórek pamięci flash typu NAND, ale także zoptymalizować transfery sekwencyjne i losowe operacje wejścia/wyjścia (IOPS – ang. Input/Output Operations Per Second), co zauważalnie podnosi ogólną responsywność systemu operacyjnego.
Dostępność i specyfika wymiany elementów obudowy, zawiasów oraz matrycy LCD
Smukłe obudowy ultrabooków z serii IdeaPad są szczególnie podatne na uszkodzenia mechaniczne wynikające ze zmęczenia materiału oraz sił dźwigni działających podczas otwierania i zamykania pokrywy ekranu. W modelu 710S-13ISK zawiasy (ang. hinges) mocowane są do metalowych gwintów osadzonych w strukturze pokrywy matrycy (ang. LCD cover). Z biegiem czasu dochodzi do zatarcia mechanizmu oporowego zawiasu na skutek wysychania fabrycznego smaru i gromadzenia się mikrocząstek kurzu. Zwiększony opór obrotu powoduje wyłamywanie gniazd montażowych, rozwarstwianie ramki ekranu, a w skrajnych przypadkach pęknięcie szklanego panelu matrycy.
Dostępność nowych zawiasów oraz taśm sygnałowych matrycy eDP jest stabilna, jednak wymiana elementów korpusu wymaga rygorystycznego przestrzegania procedur montażowych. W przypadku uszkodzenia samego panelu LCD 13,3 cala IPS, serwis weryfikuje nie tylko zgodność fizycznych wymiarów, ale także standard komunikacji magistrali (liczba linii sygnałowych, tzw. lanes, oraz rozkład pinów złącza eDP). Nowa matryca musi posiadać identyczne parametry zasilania podświetlenia LED oraz prawidłowo zaprogramowaną pamięć EDID (ang. Extended Display Identification Data – układ scalony przechowujący informacje o rozdzielczości, częstotliwości odświeżania i profilu barwnym dla kontrolera graficznego).
Szczególnym wyzwaniem pozostaje wymiana zintegrowanej klawiatury. Ponieważ producent zastosował fabryczny montaż zgrzewany w palmreście, standardowa procedura serwisowa może przebiegać dwutorowo: poprzez wymianę całego górnego korpusu zintegrowanego fabrycznie z klawiaturą (gdy element jest dostępny) lub poprzez precyzyjną wymianę samej matrycy klawiatury z użyciem specjalistycznych zgrzewarek do tworzyw sztucznych, co pozwala zachować oryginalną, nienaruszoną obudowę zewnętrzną.
Diagnostyka podzespołów i proces doboru części w niezależnym serwisie
Prawidłowy dobór części zamiennych do Lenovo IdeaPad 710S-13ISK-80SW001EGE zawsze poprzedzony jest kompleksową diagnostyką laboratoryjną. Ponad 20 lat doświadczenia w serwisowaniu elektroniki przenośnej oraz ponad 10 000 naprawionych urządzeń wskazuje, że objawy zgłaszane jako uszkodzenie konkretnego podzespołu mogą mieć zupełnie inne źródło w układzie zasilania na płycie głównej.
Procedura weryfikacji i doboru komponentów obejmuje następujące etapy techniczne:
- Identyfikacja rewizji sprzętowej: Odczyt kodów z laminatu płyty głównej (np. oznaczenia platformy Compal/Wistron) oraz numerów seryjnych poszczególnych modułów. Pozwala to wykluczyć niezgodności układowe pomiędzy poszczególnymi partiami produkcyjnymi tego samego modelu.
- Pomiary elektryczne magistrali zasilania: Wykorzystanie oscyloskopu cyfrowego oraz mikroskopu stereoskopowego do weryfikacji przetwornic napięcia, kluczy MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor) oraz układu KBC (ang. Keyboard Controller / Embedded Controller – mikrokontroler zarządzający procedurą startową, zasilaniem i klawiaturą).
- Testowanie integralności magistrali sygnałowych: Sprawdzenie ciągłości linii transmisyjnych przy użyciu testerów gniazd oraz pomiarów rezystancji względem masy na liniach danych.
- Instalacja wyłącznie nowych podzespołów: Wszystkie montowane części zamienne są fabrycznie nowe – serwis kategorycznie nie stosuje elementów używanych ani komponentów pochodzących z demontażu wyeksploatowanych laptopów.
- Testy stabilności pod obciążeniem: Po montażu nowych części urządzenie przechodzi wielogodzinne testy syntetyczne badające temperatury pracy, stabilność zasilania, bezbłędność transferu danych oraz równomierność podświetlenia matrycy.
Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter uszkodzenia pozwala na naprawę modułową na miejscu. W przypadku konieczności wykonania zaawansowanych prac lutowniczych lub rekonstrukcji połączeń obwodów drukowanych, naprawa z reguły nie przekracza 3 dni roboczych. Z kolei podstawowe procedury konserwacyjne, czyszczenie układu chłodzenia czy wymiana nośnika danych z migracją środowiska operacyjnego realizowane są w czasie do 24 godzin. Na wykonane usługi oraz zainstalowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy.
Ryzyka związane z samodzielnym doborem i montażem części zamiennych
Próby samodzielnego zakupu oraz wymiany podzespołów w ultrabookach o zwartej konstrukcji niosą ze sobą wysokie ryzyko trwałego uszkodzenia elektroniki. Brak specjalistycznej aparatury pomiarowej i wiedzy z zakresu inżynierii materiałowej prowadzi najczęściej do następujących problemów:
- Niewłaściwy dobór taśm sygnałowych i paneli LCD: Zastosowanie matrycy o niezgodnej konfiguracji pinów złącza eDP może doprowadzić do zwarcia linii zasilania podświetlenia (często sięgającej kilkunastu woltów) z niskonapięciowymi liniami sygnałowymi procesora lub mostka PCH (ang. Platform Controller Hub), co skutkuje nieodwracalnym spaleniem struktury krzemowej CPU.
- Uszkodzenia elektrostatyczne (ESD): Wykonywanie prac bez zachowania ochrony ESD (ang. Electrostatic Discharge – wyładowanie elektrostatyczne) i bez maty antystatycznej może trwale uszkodzić wrażliwe bramki tranzystorów wlutowanej pamięci RAM lub kontrolera przetwornicy.
- Błędy przy demontażu akumulatora: Nieodłączenie baterii przed manipulacją przy złączach taśm sygnałowych (np. taśmy matrycy, klawiatury) prowadzi do natychmiastowego zwarcia i uszkodzenia bezpieczników SMD (ang. Surface Mount Device) oraz układu zasilania pomocniczego na płycie głównej.
- Zastosowanie niskiej jakości zamienników: Ogniwa akumulatorowe niewiadomego pochodzenia często posiadają nieskalibrowany układ BMS (ang. Battery Management System), co stwarza ryzyko przegrzewania się ogniw, niestabilnego raportowania stanu naładowania oraz problemów z komunikacją po magistrali SMBus (ang. System Management Bus).
- Zniszczenie gwintów i korpusu: Użycie śrub o niewłaściwej długości podczas skręcania obudowy może przebić zewnętrzną warstwę palmrestu lub uszkodzić ścieżki sygnałowe przebiegające bezpośrednio pod otworami montażowymi w laminacie.
Organizacja obsługi serwisowej w modelu mobilnym
Naprawa laptopa Lenovo IdeaPad 710S-13ISK realizowana jest w nowoczesnym, w pełni mobilnym modelu obsługi technicznej, eliminującym konieczność fizycznego dostarczania sprzętu przez użytkownika. Usługi świadczone są bezpośrednio u klienta lub w procedurze logistycznej door-to-door. Serwisant lub kierowca realizuje dojazd do 1 godziny na terenie Warszawy i okolic w promieniu do 40 km, a zgłoszenia przyjmowane są w trybie pracy 24/7.
W przypadku konieczności wykonania skomplikowanych prac laboratoryjnych (np. lutowanie układów zasilania, wymiana zgrzewanej klawiatury czy mikroskopowa rekonstrukcja ścieżek), laptop jest odbierany przez kierowcę i bezpiecznie transportowany. W trybie door-to-door wstępna diagnoza urządzenia jest całkowicie bezpłatna. Jeśli naprawa w tym trybie nie przyniesie oczekiwanego rezultatu technicznego, obowiązuje zasada, zgodnie z którą użytkownik nie ponosi kosztów za niedokończoną procedurę serwisową. Na cały czas trwania naprawy udostępniany jest bezpłatny laptop zastępczy, wydawany bez pobierania kaucji oraz bez limitu czasowego, co pozwala zachować ciągłość pracy.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo IdeaPad 710S-13ISK-80SW001EGE można rozbudować pamięć RAM?
Nie, w tym konkretnym modelu pamięć RAM jest w całości wlutowana w płytę główną w technologii BGA i urządzenie nie posiada dodatkowych gniazd rozszerzeń SO-DIMM. Zmiana konfiguracji pamięci operacyjnej wymagałaby zaawansowanej wymiany wszystkich kości pamięci na płycie wraz z modyfikacją konfiguracji rezystorów logicznych (tzw. strapów konfiguracyjnych), co jest procedurą o wysokim stopniu skomplikowania.
Jakie są objawy zużycia baterii i czy nowa część jest łatwo dostępna?
Do typowych objawów należą: krótki czas pracy bez zasilacza, nagłe wyłączanie się laptopa przy spadku naładowania do określonego poziomu, brak wykrywania baterii przez system operacyjny oraz wybrzuszenie dolnej obudowy uniemożliwiające prawidłowe klikanie gładzika. Nowe, w pełni kompatybilne baterie litowo-polimerowe są stale dostępne i ich wymiana przywraca pełną mobilność urządzenia.
Czy pęknięty zawias oznacza konieczność wymiany całej obudowy ekranu?
Nie zawsze. Jeśli uszkodzeniu uległ jedynie mechanizm stalowy samego zawiasu, możliwa jest wymiana wyłącznie tego elementu na nowy. W sytuacji, gdy zatarty zawias wyłamał mosiężne tuleje gwintowane z plastikowo-metalowej pokrywy matrycy, wykonuje się profesjonalną rekonstrukcję mocowań chemicznych lub wymienia całą pokrywę górną (LCD cover) na nowy komponent.
Czy w przypadku wymiany dysku SSD na większy zachowane zostaną dane?
Tak, podczas instalacji nowego dysku półprzewodnikowego M.2 NVMe możliwe jest wykonanie pełnej, sektorowej kopii binarnej (klonowania) dotychczasowego nośnika. Wszelkie pliki, programy oraz konfiguracja systemu operacyjnego zostają zachowane w nienaruszonej strukturze, a wolna przestrzeń nowego dysku zostaje prawidłowo zaalokowana do istniejącej partycji systemowej.
