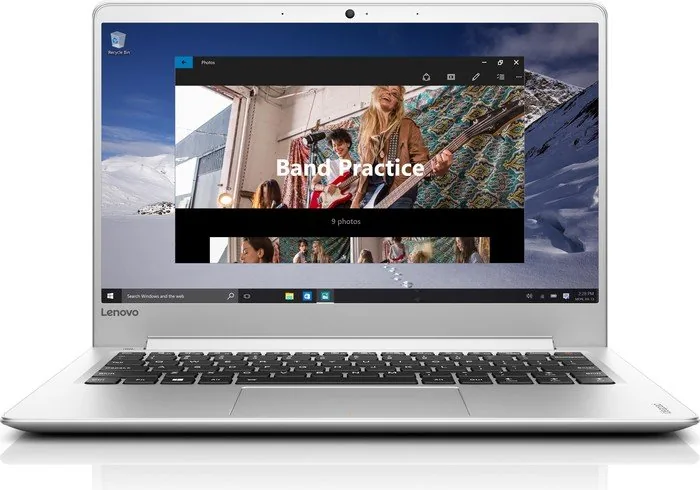

Seria Lenovo IdeaPad 710S, a w szczególności wariant 710S-13ISK o oznaczeniu kodowym 80SW0037MH, to smukły i kompaktowy ultrabook, który łączy w sobie mobilną konstrukcję z wysoką kulturą pracy. Niewielkie gabaryty obudowy, niska masa własna oraz gęste upakowanie podzespołów na płycie głównej sprawiają jednak, że urządzenie to podlega specyficznym obciążeniom termicznym i mechanicznym. Wraz z upływem czasu i intensywną eksploatacją mogą pojawić się trudności związane ze stabilnością zasilania, wydajnością chłodzenia czy pracą elementów ruchomych.
Prawidłowe rozpoznanie symptomów awarii pozwala na szybkie wdrożenie właściwych procedur serwisowych, zanim drobna usterka doprowadzi do trwałego uszkodzenia wielowarstwowego laminatu płyty głównej (PCB). Profesjonalna obsługa urządzeń tej klasy wymaga precyzyjnej aparatury pomiarowej oraz znajomości architektury zintegrowanych układów zasilania i mikrokontrolerów zarządzających pracą komputera.
Charakterystyczne objawy awarii w modelu Lenovo IdeaPad 710S-13ISK
Usterki w ultrabookach z rodziny IdeaPad 710S-13ISK dają zazwyczaj wyraźne, powtarzalne symptomy. Dokładna obserwacja zachowania sprzętu ułatwia wstępne określenie obszaru problemu.
Do najczęściej rejestrowanych zachowań należą:
- Brak reakcji na przycisk zasilania — diody sygnalizacyjne nie świecą się, wentylator nie podejmuje pracy, a pobór prądu z zewnętrznego zasilacza wynosi zero lub utrzymuje się na znikomy poziomie kilku miliamperów.
- Cykliczne restarty (tzw. bootloop) — urządzenie uruchamia się na kilka sekund, rozświetla diody LED, po czym gaśnie i próbuje wystartować ponownie, nie wyświetlając żadnego obrazu na matrycy.
- Brak obrazu przy pracującym chłodzeniu — podświetlenie klawiatury działa, wentylator obraca się ze zmienną prędkością, lecz ekran pozostaje całkowicie czarny, a zewnętrzny monitor podłączony przez port micro-HDMI również nie odbiera sygnału wideo.
- Przegrzewanie i dławienie termiczne (thermal throttling) — gwałtowny spadek taktowania procesora pod obciążeniem, objawiający się drastycznym spowolnieniem działania systemu operacyjnego, głośną pracą wentylatora oraz wyłączaniem się komputera pod wpływem temperatury.
- Trudności z ładowaniem akumulatora — bateria nie ładuje się pomimo podłączonej ładowarki, ikona w systemie wskazuje stan podłączenia bez przyrostu energii, bądź zasilanie działa wyłącznie przy określonym ułożeniu wtyku zasilacza.
- Mechaniczne opory przy otwieraniu pokrywy — rozwarstwianie się obudowy w narożnikach w okolicach zawiasów, trzaski podczas zmiany kąta nachylenia ekranu lub wyłamywanie gwintów mocujących z dolnej części kadłubka.
Przyczyny powstawania usterek w ultrabookach IdeaPad
Złożona budowa zminiaturyzowanego komputera przenośnego sprawia, że źródło awarii może leżeć zarówno po stronie elementów półprzewodnikowych, jak i w strukturze mechanicznej obudowy.
Usterki sekcji zasilania i przetwornic DC-DC
W modelu IdeaPad 710S-13ISK (80SW0037MH) zastosowano zintegrowaną sekcję zasilania, w której napięcie głównej linii (zazwyczaj około 19–20 V) jest obniżane przez przetwornice impulsowe do niższych wartości, takich jak 5 V, 3,3 V, 1,05 V czy napięcia zasilania rdzenia procesora VCORE. Zwarcie w filtracji ceramicznej (kondensatory MLCC) lub uszkodzenie tranzystorów MOSFET kluczujących górną gałąź zasilania powoduje natychmiastowe zablokowanie układu ładowarki (charger IC) i odcięcie napięcia w celu ochrony procesora.
Uszkodzenia mikrokontrolera KBC i pamięci SPI Flash
Kontroler KBC (Embedded Controller / KBC, czyli wyspecjalizowany układ zarządzający klawiaturą, włącznikiem, procedurą startową i ładowaniem baterii) ściśle współpracuje z kością pamięci SPI Flash, przechowującą wsad BIOS/UEFI. Błędy sumy kontrolnej w oprogramowaniu układowym, degradacja komórek pamięci flash lub uszkodzenie wsadu EC/BIOS uniemożliwiają przejście procedury POST (Power-On Self-Test, czyli wstępnego autotestu podzespołów po włączeniu zasilania).
Degradacja układu chłodzenia
Zminiaturyzowany radiator połączony z miedzianym ciepłowodem (heatpipe, czyli rurką cieplną wypełnioną czynnikiem roboczym) odprowadza ciepło z procesora zintegrowanego z mostkiem południowym (układ SoC). Z biegiem czasu fabryczna pasta termoprzewodząca ulega wysuszeniu i traci właściwości przewodzenia ciepła, a mikroskopijne żeberka wylotu powietrza zostają zablokowane zbitym kurzem. Skutkuje to pracą krzemowej struktury w temperaturach granicznych, co przyspiesza degradację połączeń lutowanych w technologii BGA (Ball Grid Array, czyli montażu układu scalonego na siatce mikrokulek cynowych).
Naprężenia mechaniczne zawiasów
Aluminiowo-magnezowa konstrukcja modelu 710S charakteryzuje się dużą sztywnością samej pokrywy, jednak punkty kotwiczenia zawiasów wewnątrz obudowy przenoszą znaczny moment obrotowy. Zacieranie się mechanizmu osi zawiasu wskutek zanieczyszczeń i utraty smarowania powoduje wyrywanie mosiężnych tulei gwintowanych z plastikowych gniazd wspornika, co może prowadzić do uszkodzenia taśmy sygnałowej matrycy (eDP) lub pęknięcia obudowy.
Procedura diagnostyczna i metody naprawy
Rzetelna naprawa zaawansowanego ultrabooka opiera się na usystematyzowanym procesie weryfikacji pomiarowej, który wyklucza przypadkowość i eliminuje pierwotną przyczynę awarii.
Pomiary rezystancji i napięć na cewkach przetwornic
Pierwszym krokiem po demontażu płyty głównej jest wykonanie pomiarów rezystancji względem masy na wszystkich głównych cewkach przetwornic impulsowych za pomocą multimetru cyfrowego. Pozwala to na zlokalizowanie zwarć w poszczególnych gałęziach zasilania. W przypadku wykrycia niskiej rezystancji na liniach głównych stosuje się próbę zwarciową przy użyciu zasilacza laboratoryjnego z precyzyjnym ograniczeniem prądowym, monitorując rozkład temperatur na płycie za pomocą kamery termowizyjnej w celu bezbłędnego wskazania grzejącego się, uszkodzonego elementu.
Programowanie i weryfikacja wsadu BIOS/UEFI
Jeżeli napięcia systemowe są obecne, a płyta nie startuje, kość pamięci flash jest wylutowywana lub programowana w układzie przy użyciu zewnętrznego programatora SPI. Wgrywany jest czysty, zweryfikowany wsad z poprawnie skonfigurowanym regionem ME (Intel Management Engine, czyli autonomicznym podsystemem zarządzającym w procesorach Intel), co przywraca prawidłową komunikację pomiędzy procesorem a mostkiem scalonym.
Regeneracja połączeń lutowanych i wymiana komponentów SMD/BGA
Uszkodzone elementy bierne SMD (Surface Mount Device, czyli elementy montowane powierzchniowo) oraz układy scalone (sterowniki przetwornic, sterowniki ładowania) są wymieniane na nowe przy użyciu stacji lutowniczych na gorące powietrze (hot-air) oraz precyzyjnych grotów mikrolutowniczych. Podczas prac stosuje się odpowiednie topniki chemiczne, które zapobiegają utlenianiu spoiwa.
Kompleksowy serwis układu chłodzenia
Profilaktyka i usuwanie problemów termicznych obejmuje demontaż wentylatora, chemiczne usunięcie skamieniałej pasty termoprzewodzącej z rdzenia krzemowego i stopy radiatora, mycie żeber w myjce ultradźwiękowej oraz zaaplikowanie nowej pasty o wysokiej przewodności cieplnej. Wymieniane są również termopady (elastyczne taśmy termoprzewodzące) na sekcji zasilania VRM.
Odbudowa konstrukcji nośnej i regulacja zawiasów
W przypadku uszkodzeń mechanicznych mocowań zawiasów stosuje się procedurę chemicznej rekonstrukcji gniazd gwintowanych za pomocą żywic metakrylowych lub dwuskładnikowych spoiw epoksydowych o podwyższonej odporności na ścinanie. Równolegle przeprowadzana jest regulacja siły docisku samych zawiasów, co przywraca płynność ruchu klapy i zabezpiecza obudowę przed ponownym pęknięciem.
Praktyczne zalecenia eksploatacyjne i błędy przy samodzielnych próbach naprawy
Kompaktowa konstrukcja Lenovo IdeaPad 710S-13ISK wymaga szczególnej ostrożności podczas wszelkich ingerencji. Próby samodzielnego usuwania awarii bez specjalistycznych narzędzi często prowadzą do powikłań, które wielokrotnie podnoszą złożoność późniejszej naprawy.
Do najczęstszych błędów należą:
- Brak odłączenia baterii przed demontażem — manipulowanie taśmami sygnałowymi matrycy, klawiatury czy touchpada przy podłączonym akumulatorze generuje ryzyko zwarcia linii zasilania podświetlenia (często rzędu 19 V) z liniami sygnałowymi danych procesora, co prowadzi do natychmiastowego uszkodzenia zintegrowanego układu graficznego w procesorze.
- Używanie nieodpowiednich narzędzi — próba otwierania delikatnych zatrzasków dolnej obudowy metalowymi wkrętakami prowadzi do odkształcenia krawędzi kadłubka, a stosowanie niewłaściwych bitów niszczy łby śrub Torx/Philips.
- Zastosowanie past przewodzących prąd — aplikacja past termoprzewodzących na bazie ciekłego metalu w laptopie o mobilnym przeznaczeniu stwarza ryzyko wycieku substancji poza rdzeń i zwarcia mikroskopijnych kondensatorów wokół krzemu procesora.
- Niewłaściwy dobór zasilaczy zamiennych — stosowanie uniwersalnych zasilaczy o niestabilnym napięciu wyjściowym lub złej polaryzacji wtyku prowadzi do przepięć i uszkodzenia układu chargera na płycie głównej.
Aby zminimalizować ryzyko awarii w codziennym użytkowaniu, zaleca się unikanie pracy z laptopem spoczywającym na miękkich powierzchniach (koce, narzuty), które blokują dolne otwory wentylacyjne, oraz otwieranie pokrywy ekranu zawsze poprzez chwyt za środkową część górnej ramki, co równomiernie rozkłada siły działające na oba zawiasy.
Pytania i odpowiedzi (FAQ)
Czy w modelu Lenovo IdeaPad 710S-13ISK można rozbudować pamięć RAM?
W tym modelu moduły pamięci operacyjnej RAM są wlutowane bezpośrednio na stałe w laminat płyty głównej (technologia LPDDR3/DDR4 on-board) i nie ma fizycznego slotu SO-DIMM. Z tego względu zmiana ilości pamięci nie jest możliwa poprzez prosty montaż kości, a ewentualna modyfikacja wymagałaby zaawansowanej ingerencji w strukturę połączeń BGA, co rzadko bywa uzasadnione ekonomicznie.
Jak odróżnić uszkodzenie matrycy od awarii płyty głównej, gdy ekran pozostaje ciemny?
Wstępną weryfikację przeprowadza się poprzez oświetlenie powierzchni ekranu mocnym źródłem światła pod kątem — jeżeli widoczny jest blady zarys pulpitu lub logo startowego, oznacza to uszkodzenie podświetlenia LED lub jego obwodu sterującego na płycie. Pomocne jest również podłączenie monitora zewnętrznego; brak obrazu na obu wyświetlaczach zazwyczaj wskazuje na problem z procedurą startową płyty głównej, procesorem lub wsadem BIOS.
Czy wymiana gniazda zasilania wymaga lutowania płyty głównej?
W wariancie 710S-13ISK gniazdo zasilania DC-IN jest elementem osadzonym na osobnym przewodzie zakończonym złączem wpinanym w płytę główną. Wymiana tego podzespołu nie wymaga bezpośredniego lutowania laminatu płyty, jednak konieczny jest kompletny demontaż podzespołów bazowych oraz prawidłowe ułożenie wiązki wewnątrz prowadnic obudowy.
Dlaczego wentylator w ultrabooku pracuje na maksymalnych obrotach zaraz po włączeniu?
Ciągła praca wentylatora z maksymalną prędkością obrotową zazwyczaj świadczy o utracie odczytu z cyfrowych czujników termicznych, uszkodzeniu linii komunikacyjnej PWM (Pulse Width Modulation, czyli modulacji szerokości impulsów sterującej obrotami) pomiędzy wentylatorem a układem KBC, bądź o błędzie oprogramowania układowego zarządzającego tabelami temperatur w BIOS/EC.
