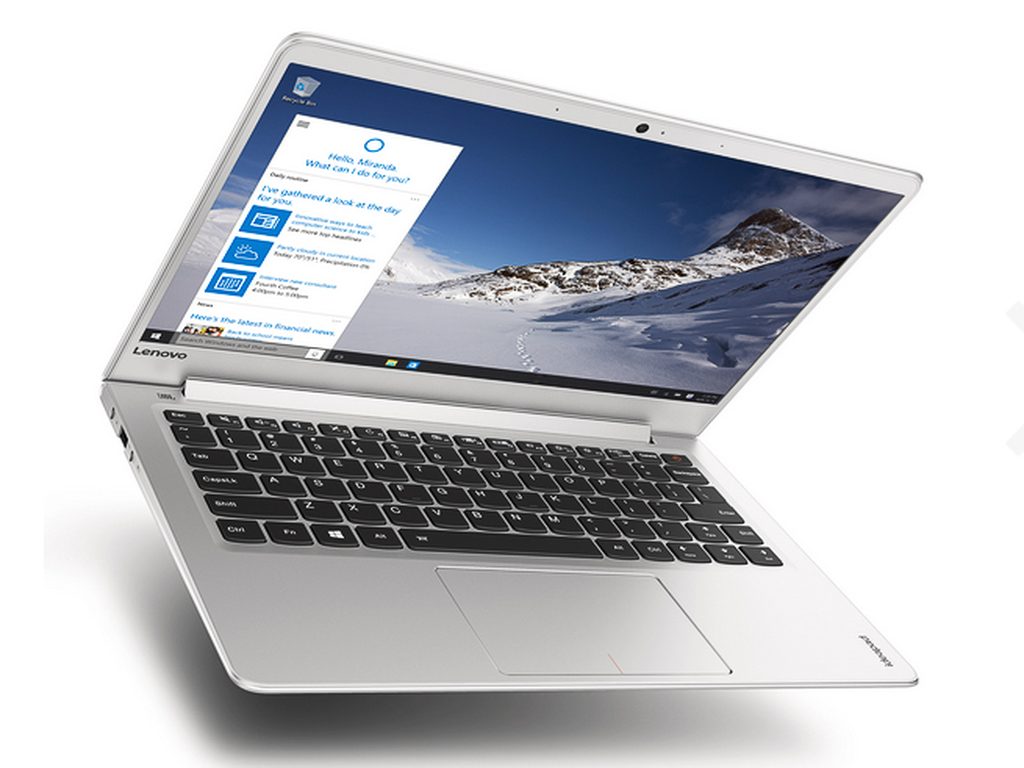

Charakterystyka modelu Lenovo IdeaPad 710S-13ISK i typowe symptomy awarii
Lenovo IdeaPad 710S-13ISK to lekki i kompaktowy ultrabook z trzynastocalową matrycą, który został zaprojektowany z myślą o mobilności. Ze względu na zwartą konstrukcję oraz cienką aluminiowo-magnezową obudowę, odprowadzanie ciepła oraz stabilność mechaniczna podzespołów są w tym modelu poddawane ciągłym naprężeniom termicznym i fizycznym. Codzienna eksploatacja ujawnia specyficzne usterki charakterystyczne dla tej serii, które mogą dotyczyć zarówno układu zasilania, jak i matrycy, zawiasów oraz sekcji chłodzenia.
Do najczęściej obserwowanych objawów problemów technicznych w tym modelu należą sytuacje, w których laptop nie reaguje na wciśnięcie włącznika lub po uruchomieniu zapalają się diody LED, lecz ekran pozostaje całkowicie ciemny (brak procedury POST, czyli testu sprawności podzespołów wykonywanego przez płytę główną po włączeniu). Innym częstym symptomem jest głośna praca wentylatora, nagłe wyłączanie się komputera pod obciążeniem, migotanie obrazu przy regulacji kąta nachylenia ekranu, a także opór lub pęknięcia w okolicach zawiasów matrycy. Zdarzają się również przypadki braku ładowania akumulatora, niestabilnej pracy modułu łączności bezprzewodowej czy powtarzających się błędów zatrzymania systemu operacyjnego (BSOD, czyli niebieskich ekranów błędu).
Przyczyny i warianty problemów sprzętowych w IdeaPad 710S-13ISK
Konstrukcja płyty głównej w Lenovo IdeaPad 710S-13ISK opiera się na rozwiązaniach zintegrowanych. Większość kluczowych elementów, w tym procesor ze zintegrowanym układem graficznym oraz pamięć operacyjna RAM (LPDDR3), jest bezpośrednio wlutowana w laminat (montaż BGA, czyli w obudowie z siatką kulek lutowniczych). Taki układ sprawia, że uszkodzenia elektroniczne wymagają precyzyjnej diagnostyki na poziomie komponentów smd.
Uszkodzenia sekcji zasilania i układu ładowania
Gdy urządzenie nie włącza się lub nie ładuje baterii, usterka najczęściej leży w obrębie głównej linii zasilania (główna linia napięciowa płyty głównej) lub układu KBC (kontroler klawiatury i zarządzania zasilaniem Embedded Controller). Wskutek wahań napięcia, zużycia gniazda zasilania DC-IN lub mikropęknięć w strukturze ścieżek dochodzi do przebicia tranzystorów MOSFET w sekcji przetwornic obniżających napięcie (buck converters). Uszkodzeniu może ulec także sam układ chargera (sterownik ładowania baterii), co uniemożliwia prawidłowe negocjowanie prądu ładowania pomiędzy zasilaczem a akumulatorem litowo-polimerowym.
Przegrzewanie i spadek wydajności (thermal throttling)
Zminiaturyzowany układ chłodzenia w IdeaPad 710S-13ISK składa się z pojedynczego wentylatora promieniowego oraz płaskiej rurki cieplnej (heatpipe). Z biegiem czasu dochodzi do degradacji materiałów termoprzewodzących (wysychanie pasty termoprzewodzącej na rdzeniu procesora) oraz odkładania się zanieczyszczeń w drobnym radiatorze. Prowadzi to do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem), co skutkuje zauważalnym spadkiem płynności działania systemu, a w skrajnych przypadkach awaryjnym wyłączaniem jednostki przez czujniki termiczne.
Problemy z wyświetlaniem obrazu i taśmą matrycy
Cienka obudowa klapy matrycy oraz wąskie ramki ekranu sprawiają, że przewód sygnałowy eDP (wbudowany standard przesyłu sygnału wideo) jest podatny na przecieranie się w kanale zawiasu. Uszkodzenie pojedynczych żył tej taśmy objawia się zanikaniem podświetlenia, paskami na ekranie, zmianą kolorystyki lub całkowitym brakiem obrazu przy poruszaniu pokrywą. Rzadziej dochodzi do uszkodzenia samej matrycy IPS lub jej układu scalonego na płytce logicznej ekranu.
Naprężenia mechaniczne i wyłamywanie mocowań zawiasów
Zawiasy w tym modelu są mocowane do plastikowych gniazd z mosiężnymi tulejami gwintowanymi (tzw. insertami), które są zatopione w dolnej obudowie lub w strukturze klapy. Ze względu na fabrycznie wysoki opór pracy zawiasu, z czasem tworzywo ulega zmęczeniu materiałowemu i pęka. Wypchnięcie tulei prowadzi do rozchodzenia się krawędzi obudowy, a niekiedy także do fizycznego przecięcia przewodów antenowych Wi-Fi lub wiązki matrycy.
Błędy oprogramowania układowego (BIOS/UEFI)
Niepowodzenie procedury startowej może wynikać także z uszkodzenia wsadu pamięci SPI Flash (układ przechowujący oprogramowanie układowe BIOS/UEFI). Do uszkodzenia struktury danych dochodzi najczęściej podczas nieudanych aktualizacji systemowych, gwałtownego odcięcia zasilania w trybie uśpienia lub degradacji komórek pamięci flash. Objawia się to pracą wentylatora na maksymalnych obrotach bez reakcji matrycy.
Procedura diagnostyki i naprawy laptopa w naszym serwisie
Diagnoza poprzedza naprawę każdego urządzenia. W naszym serwisie, posiadającym ponad 20 lat doświadczenia w naprawie urządzeń przenośnych oraz ponad 10 000 wykonanych napraw, stosujemy metodyczne podejście oparte na pomiarach elektronicznych i analizie sygnałowej.
- Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą multimetru cyfrowego oraz mikroskopu stereoskopowego sprawdzana jest obecność zwarć na głównych liniach zasilających (linie zasilania procesora, pamięci RAM, mostu południowego i magistrali pomocniczych). Pozwala to wyeliminować ryzyko uszkodzenia układów scalonych przed podaniem napięcia.
- Lokalizacja uszkodzeń termowizyjnych: W przypadku zwarć niskorezystancyjnych wykorzystywana jest kamera termowizyjna wraz z próbą zwarciową, co umożliwia bezbłędne wskazanie nagrzewającego się elementu, takiego jak uszkodzony kondensator ceramiczny MLCC czy uszkodzony układ przetwornicy.
- Wymiana komponentów w technologii SMD i BGA: Naprawa płyty głównej polega na precyzyjnym wylutowaniu uszkodzonego elementu i wlutowaniu fabrycznie nowego układu przy użyciu stacji lutowniczych na gorące powietrze (hot-air) lub stacji podczerwieni. Montowane są wyłącznie nowe części, nigdy elementy używane lub pochodzące z odzysku.
- Regeneracja i programowanie układów BIOS/KBC: W przypadku błędów oprogramowania układowego kość pamięci flash jest wylutowywana lub programowana bezpośrednio na płycie przy użyciu dedykowanego programatora sprzętowego. Wgrywany jest czysty wsad z poprawnym blokiem zarządzania energią (czysty region ME — Management Engine).
- Konserwacja układu chłodzenia: Profilaktyka termiczna obejmuje usunięcie starej, stwardniałej masy termicznej, oczyszczenie komory radiatora i łopatek wentylatora, a następnie aplikację pasty termoprzewodzącej o wysokiej przewodności cieplnej. Sprawdzana jest również szczelność rurki cieplnej pod kątem rozszczelnienia cieczy roboczej.
- Odbudowa mocowań mechanicznych: Uszkodzone gniazda zawiasów są regenerowane przy użyciu żywic technicznych o wysokiej wytrzymałości termicznej i mechanicznej, a same zawiasy podlegają precyzyjnemu rozluźnieniu i smarowaniu, aby zredukować siłę wymaganą do otwarcia klapy.
Standardowy czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast usługi z zakresu czyszczenia, konserwacji i przyspieszania systemu realizujemy w czasie do 24 godzin. Na wykonane usługi oraz zainstalowane podzespoły udzielana jest gwarancja do 12 miesięcy. Na cały okres trwania procedury serwisowej oferowany jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego.
Czego unikać podczas prób samodzielnej naprawy
Kompaktowa budowa Lenovo IdeaPad 710S-13ISK wymaga zachowania szczególnych środków ostrożności podczas demontażu. Samodzielne próby ingerencji bez odpowiedniego zaplecza technicznego często prowadzą do powiększenia zakresu uszkodzeń:
- Demontaż bez odłączenia baterii: Odpięcie lub podłączenie taśmy matrycy eDP przy wpiętym akumulatorze (gdzie na płycie stale obecne jest napięcie zasilania podświetlenia) nieodwracalnie pali linię zasilania w procesorze lub uszkadza układ sterowania podświetleniem.
- Używanie nieodpowiednich wkrętaków: Śruby mocujące obudowę dolną (typ Torx) łatwo ulegają wyrobieniu przy użyciu niewłaściwego profilu końcówki, co blokuje możliwość bezpiecznego otwarcia obudowy.
- Podważanie metalowymi narzędziami: Używanie metalowych otwieraków powoduje zwarcia na elementach brzegowych płyty głównej oraz wygina delikatną aluminiową pokrywę, uniemożliwiając jej późniejsze spasowanie.
- Zaniedbanie wyłamanych zawiasów: Ignorowanie pierwszych trzasków podczas otwierania klapy prowadzi do całkowitego wyłamania mocowania, co najczęściej kończy się uszkodzeniem matrycy lub przerwaniem wiązki przewodów.
Weryfikacja podstawowych parametrów przed kontaktem
Zanim podjęta zostanie decyzja o przekazaniu urządzenia do specjalistycznej weryfikacji, zaleca się przeprowadzenie kilku podstawowych testów:
Warto sprawdzić stan zasilacza sieciowego oraz integralność kabla i wtyku DC. Można również wykonać procedurę twardego resetu kontrolera wbudowanego: odłączyć zasilacz, a następnie przytrzymać przycisk włącznika przez około 30–60 sekund. W modelu IdeaPad 710S-13ISK warto także zweryfikować zachowanie diody zasilania (LED stanu) podczas podłączania ładowarki — określone sekwencje mignięć mogą wskazywać na problem z akumulatorem lub nieprawidłową komunikację z sekcją zasilania.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo IdeaPad 710S-13ISK można rozbudować pamięć RAM?
Pamięć RAM w tym modelu jest wlutowana na stałe w płytę główną (kości pamięci w obudowach BGA). Konstrukcja nie posiada fizycznych slotów SO-DIMM (złączy rozszerzeń pamięci), co oznacza brak możliwości tradycyjnej rozbudowy pojemności. Wszelkie modyfikacje wymagałyby wymiany całej płyty głównej lub zaawansowanego przelutowywania układów pamięci.
Czy możliwa jest wymiana dysku SSD na większy lub szybszy?
Tak, dysk twardy jest elementem wymiennym. Laptop wykorzystuje złącze M.2 obsługujące szybkie nośniki pamięci w standardzie PCIe NVMe lub SATA. Wymiana dysku pozwala nie tylko zwiększyć przestrzeń na dane, ale również przyspieszyć ogólne działanie systemu operacyjnego i aplikacji.
Co oznacza sytuacja, gdy wentylator działa na wysokich obrotach, a laptop nie wyświetla obrazu?
Jest to typowy objaw zatrzymania procedury POST. Może wskazywać na uszkodzenie zawartości pamięci BIOS/UEFI, awarię zintegrowanego układu zasilania procesora lub uszkodzenie magistrali pamięci operacyjnej. W takim przypadku konieczne są pomiary oscyloskopowe oraz programowanie kości pamięci flash na stanowisku serwisowym.
Jakie są pierwsze objawy zużycia lub uszkodzenia zawiasów w tym ultrabooku?
Pierwszym sygnałem jest zwiększony opór przy otwieraniu pokrywy, odstawanie plastiku w dolnych rogach ekranu lub charakterystyczne trzeszczenie. Szybka reakcja i regeneracja gniazd mocujących zapobiega pęknięciu matrycy LCD oraz zerwaniu taśm sygnałowych.
