Charakterystyka modelu Lenovo IdeaPad 720S-13ARR oraz objawy usterek

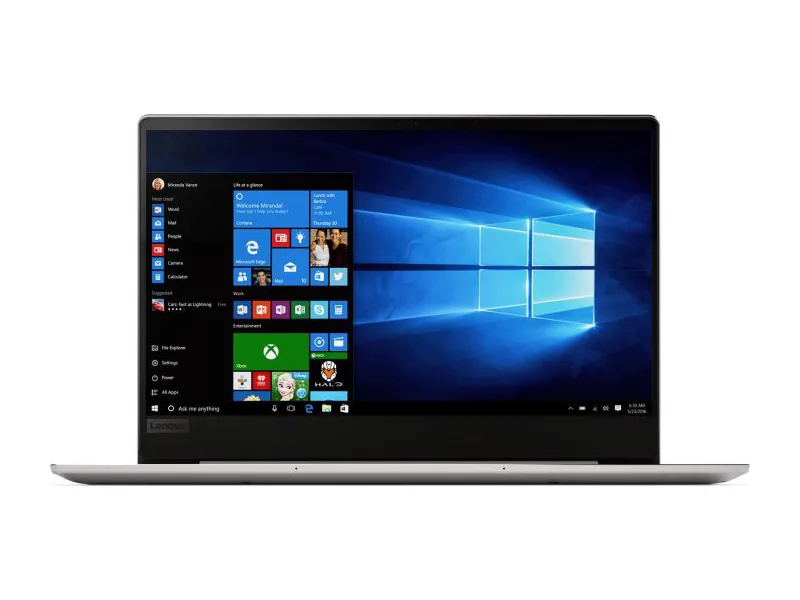

Model Lenovo IdeaPad 720S-13ARR (kod konfiguracji 81BR000XGE) to smukły, trzynastocalowy ultrabook z aluminiową obudową typu unibody (konstrukcja wykonana z jednego bloku metalu), wyposażony w zintegrowany procesor mobilny z układem graficznym. Z racji bardzo zwartej architektury wewnętrznej, miniaturyzacji podzespołów oraz ograniczonej przestrzeni dla układu chłodzenia, urządzenie to podlega specyficznym obciążeniom termicznym i mechanicznym. W codziennej eksploatacji pojawiają się zróżnicowane symptomy awarii, które bezpośrednio wpływają na stabilność pracy systemu operacyjnego lub całkowicie uniemożliwiają uruchomienie komputera.
Najczęściej obserwowanymi objawami problemów sprzętowych w tej jednostce są:
- Brak reakcji na wciśnięcie przycisku zasilania (Power), brak świecenia diod sygnalizacyjnych LED (diody elektroluminescencyjne) informujących o ładowaniu akumulatora bądź stanie uśpienia.
- Uruchamianie się wentylatora na maksymalnych obrotach przy jednoczesnym braku obrazu na matrycy (zjawisko tzw. czarnego ekranu) i braku podświetlenia klawiatury.
- Gwałtowne wyłączanie się laptopa pod obciążeniem obliczeniowym lub graficznym, któremu towarzyszy mocne nagrzewanie się dolnej pokrywy obudowy.
- Zawieszanie się środowiska operacyjnego, błędy zatrzymania BSOD (Blue Screen of Death — niebieski ekran błędu krytycznego systemu) oraz restarty występujące losowo podczas pracy biurowej.
- Brak wykrywania ładowarki podłączonej do portu USB-C (wielofunkcyjne złącze szeregowe obsługujące zasilanie Power Delivery) lub przerywanie procesu ładowania przy poruszeniu wtykiem.
- Problemy z działaniem klawiatury wyspowej oraz płytki dotykowej Touchpad, w tym samoczynne rejestrowanie nacisku bądź brak reakcji na gesty wielopunktowe.
- Mechaniczne opory, trzeszczenie lub unoszenie się narożników obudowy w okolicy zawiasów matrycy podczas otwierania i zamykania pokrywy.
Przyczyny i warianty problemów sprzętowych w IdeaPad 720S-13ARR
Złożoność konstrukcyjna ultrabooków Lenovo IdeaPad sprawia, że ten sam objaw zewnętrzny może wynikać z wielu odmiennych defektów na poziomie elementów dyskretnych (pojedynczych komponentów elektronicznych, takich jak rezystory, kondensatory czy diody) lub układów scalonych.
1. Niewydolność układu chłodzenia i zjawisko dławienia termicznego
Kompaktowy radiator miedziany oraz miniaturowy wentylator odśrodkowy odpowiadają za odprowadzanie ciepła z połączonego rdzenia procesora i karty graficznej. Z biegiem czasu dochodzi do degradacji fabrycznej pasty termoprzewodzącej (substancji redukującej opór cieplny na styku rdzenia z radiatorem), która traci elastyczność i ulega skamienieniu. Gromadzący się w żeberkach wylotowych kurz tworzy barierę uniemożliwiającą swobodną cyrkulację powietrza. Prowadzi to do zjawiska zwanego thermal throttlingiem (automatycznym obniżaniem taktowania zegara procesora w celu zapobieżenia stopieniu krzemu), a w skrajnych wypadkach do aktywacji zabezpieczeń termicznych i natychmiastowego odcięcia zasilania płyty głównej.
2. Usterki sekcji zasilania oraz kontrolera ładowania USB-C
W modelu 81BR000XGE zasilanie realizowane jest za pośrednictwem magistrali USB-C Power Delivery. Obwód ten jest sterowany przez dedykowany układ scalony Power IC (kontroler zarządzania dystrybucją napięć) oraz zespół tranzystorów MOSFET (polowych tranzystorów z izolowaną bramką). Wahania parametrów napięcia, przepięcia w sieci energetycznej lub stosowanie nieoryginalnych zasilaczy impulsowych prowadzą do przebicia tych tranzystorów lub zwarcia w głównej linii zasilania (szynie VIN/B+). Uszkodzeniu ulegają również ceramiczne kondensatory filtrujące SMD (elementy montowane powierzchniowo), co blokuje start przetwornic wytwarzających napięcia pomocnicze.
3. Uszkodzenia pamięci operacyjnej oraz układów BGA
W smukłej obudowie IdeaPad 720S-13ARR pamięć operacyjna RAM (pamięć o dostępie swobodnym) jest wlutowana bezpośrednio w strukturę płyty głównej (układy on-board w technologii LPDDR). Brak możliwości wymiany modułu w gnieździe SO-DIMM oznacza, że uszkodzenie choćby jednej komórki pamięci lub pęknięcie spoiwa lutowniczego pod kością BGA (Ball Grid Array — obudowa z wyprowadzeniami w postaci kulek cynowych) wywołuje błędy pamięci, pętle restartów lub całkowitą martwicę płyty głównej. Podobny problem dotyczy mostka hybrydowego zintegrowanego w strukturze procesora.
4. Korozja i degradacja wsadu układu BIOS / KBC
Brak reakcji na włącznik bywa także wynikiem uszkodzenia oprogramowania układowego BIOS/UEFI (podstawowego systemu wejścia/wyjścia) zapisanego w pamięci Flash SPI lub awarii układu KBC/EC (Embedded Controller — mikrokontrolera zarządzającego klawiaturą, pracą wentylatorów i sekwencją startową napięć płyty głównej). Błąd sumy kontrolnej wsadu po nieudanej aktualizacji systemowej zatrzymuje procedurę POST (Power-On Self-Test — test startowy weryfikujący sprawność podzespołów bazowych) na wczesnym etapie.
5. Zmęczenie materiałowe mocowań zawiasów w obudowie
Aluminiowa pokrywa matrycy oraz dolny korpus łączone są ze stalowymi zawiasami za pomocą gwintowanych tulei mosiężnych wprasowywanych w plastikowe gniazda montażowe. Wskutek naturalnego wzrostu oporu na osi zawiasu (zatarcia mechanizmu obrotowego), siła dźwigni przenosi się bezpośrednio na te punkty montażowe, prowadząc do ich wyłamania, rozszczelnienia obudowy i ryzyka uszkodzenia delikatnej taśmy transmisyjnej eDP (Embedded DisplayPort — magistrali przesyłającej sygnał wideo do matrycy).
Procedura diagnostyczna i technologia naprawy
Prawidłowe usunięcie usterki w zaawansowanym technologicznie ultrabooku wymaga ścisłego przestrzegania procedur laboratoryjnych. Diagnoza poprzedza naprawę i pozwala na precyzyjne zlokalizowanie źródła problemu bez konieczności niepotrzebnej wymiany całych podzespołów bazowych.
1. Inspekcja optyczna i pomiary elektryczne na płycie głównej
Prace rozpoczynają się od demontażu dolnej pokrywy przy użyciu antystatycznych narzędzi z tworzywa oraz odpięcia baterii litowo-polimerowej, co chroni wrażliwe obwody logiczne przed przypadkowym zwarciem. Następnie wykonywana jest mikroskopowa inspekcja laminatu pod kątem śladów korozji, przegrzań oraz mikropęknięć ścieżek sygnałowych. Za pomocą multimetru cyfrowego oraz oscyloskopu laboratoryjnego wykonujemy:
- Pomiary rezystancji względem masy na cewkach wszystkich głównych przetwornic impulsowych (linii zasilania procesora, grafiki, pamięci RAM oraz szyn Always-On 3.3V i 5V) w celu wykrycia zwarć.
- Weryfikację obecności i poprawności przebiegów sygnałów taktujących generowanych przez rezonatory kwarcowe.
- Test próbą zwarciową z wykorzystaniem regulowanego zasilacza laboratoryjnego i kamery termowizyjnej wysokiej rozdzielczości, co pozwala bezbłędnie wskazać nadmiernie nagrzewający się, zwarty komponent SMD.
2. Regeneracja obwodów drukowanych i lutowanie BGA/SMD
W przypadku zlokalizowania uszkodzonych elementów biernych lub tranzystorów wykonujemy precyzyjne lutowanie mikroskopowe z użyciem stacji lutowniczych na gorące powietrze (Hot-Air) oraz grotów mikrofalowych. Wymiana układów BGA, w tym wlutowanych kości pamięci RAM, procesorów oraz sterowników KBC, odbywa się na programowalnych stacjach lutowniczych z profilami podczerwieni, co zabezpiecza laminat przed wygięciem termicznym (delaminacją). Montowane są wyłącznie nowe, nigdy używane komponenty.
3. Programowanie pamięci układowych
W sytuacjach uszkodzenia oprogramowania bazowego kość pamięci Flash jest demontowana i programowana w zewnętrznym programatorze sprzętowym z czystym wsadem i przygotowanym blokiem konfiguracyjnym ME/TXE Region (silnika zarządzającego zintegrowanego z procesorem). Zapewnia to prawidłową inicjalizację sprzętu i eliminuje opóźnienia w wyświetlaniu obrazu.
4. Kompleksowa obsługa układu chłodzenia
Profilaktyka oraz naprawa układu termicznego obejmuje dokładne oczyszczenie łopatek wentylatora ultradźwiękami lub sprężonym powietrzem, wymianę elastycznych termopadów (podkładek termoprzewodzących montowanych na sekcji zasilania) na materiały o wysokiej przewodności cieplnej oraz aplikację nowoczesnych past termoprzewodzących na bazie mikroskopijnych cząstek syntetycznych. W przypadkach rozszczelnienia miedzianej rurki cieplnej (heatpipe — przewodu odprowadzającego ciepło za pośrednictwem odparowania i skraplania cieczy roboczej) cały moduł radiatora wymieniany jest na fabrycznie nowy element.
5. Regeneracja mechaniczna zawiasów i obudowy
Uszkodzone gniazda mocujące zawiasy odbudowujemy za pomocą płynnych żywic epoksydowych wzmacnianych włóknami strukturalnymi, co przywraca im wytrzymałość mechaniczną przewyższającą fabryczne punkty kotwienia. Równolegle przeprowadzana jest regulacja siły docisku samych zawiasów, co gwarantuje płynny ruch klapy matrycy bez nadmiernego naprężania tworzywa.
Błędy przy samodzielnych próbach naprawy oraz zalecenia eksploatacyjne
Próby samodzielnego usuwania awarii w ultrabookach o tak wysokim stopniu upakowania podzespołów niosą ze sobą poważne ryzyko pogłębienia uszkodzeń. Poniżej przedstawiono najczęstsze błędy popełnianie podczas niefachowych ingerencji:
- Rozłączanie taśm sygnałowych bez odpięcia akumulatora: Wypięcie taśmy matrycy eDP przy wpiętej baterii powoduje zwarcie linii wysokiego napięcia podświetlenia (często powyżej 19V) bezpośrednio do niskonapięciowych linii sygnałowych procesora, co prowadzi do natychmiastowego zniszczenia rdzenia krzemowego.
- Stosowanie nieodpowiednich narzędzi do otwierania obudowy: Używanie metalowych wkrętaków lub noży do podważania pokrywy skutkuje wygięciem delikatnego aluminium, uszkodzeniem wewnętrznych zaczepów zatrzaskowych, a niekiedy przebiciem powłoki ogniwa baterii litowo-polimerowej, co grozi zapłonem chemicznym.
- Niewłaściwa aplikacja materiałów termoprzewodzących: Nałożenie przewodzących prąd past na bazie ciekłego metalu w laptopie, którego radiator nie posiada odpowiednich barier ochronnych, prowadzi do wycieku stopu na elementy SMD wokół rdzenia i powstania niszczycielskich zwarć. Z kolei użycie zbyt grubej warstwy zwykłej pasty tworzy izolator zamiast przewodzić ciepło.
- Mylenie śrub montażowych o różnej długości: Wkręcenie zbyt długiej śruby w niewłaściwy otwór w korpusie powoduje przewiercenie laminatu płyty głównej (tzw. long screw damage), co przerywa mikroskopijne ścieżki w wewnętrznych warstwach druku wielowarstwowego.
W celu wydłużenia żywotności urządzenia zaleca się użytkowanie komputera na twardych, płaskich powierzchniach, unikanie zasłaniania szczelin wentylacyjnych na spodzie obudowy oraz regularne wykonywanie zabiegów konserwacyjnych układu chłodzenia w profesjonalnym środowisku technicznym.
Organizacja obsługi serwisowej i standardy pracy
Nasza działalność koncentruje się na specjalistycznej pomocy technicznej dla użytkowników laptopów Lenovo, opierając się na bogatym zapleczu diagnostycznym oraz wieloletniej praktyce laboratoryjnej. Doświadczenie serwisu wynosi ponad 20 lat, a łączna liczba zrealizowanych zleceń obejmuje wykonane naprawy ponad 10 000 urządzeń. Pozwala to na szybkie i precyzyjne usuwanie nawet najbardziej złożonych usterek mikrolutowniczych.
Usługi świadczymy w modelu w pełni mobilnym i dojazdowym, eliminując konieczność osobistego dostarczania sprzętu. Na obszarze Warszawy i okolic w promieniu 40 km nasz dojazd wynosi z reguły do 1 godziny od przyjęcia zgłoszenia. W przypadku konieczności wykonania zaawansowanych prac mikroskopowych lub programowania w warunkach laboratoryjnych, kierowca odbiera komputer bezpośrednio z rąk użytkownika.
Podstawowe standardy realizacyjne obejmują:
- Darmowa diagnoza dotyczy wyłącznie laptopa przekazanego w trybie door-to-door (odbiór i zwrot przez naszego kierowcy). W przypadku bezpośredniej wizyty serwisanta na miejscu u klienta, pobierana jest opłata za wykonaną pracę techniczną, natomiast sam dojazd pozostaje bezpłatny.
- Zasada rozliczenia: w trybie door-to-door, jeśli sprzęt z przyczyn technicznych okaże się nienaprawialny lub nie naprawiliśmy zgłoszonej usterki, klient nie ponosi kosztów naprawy.
- Dla zapewnienia ciągłości pracy oferujemy bezpłatny laptop zastępczy na cały czas trwania procedury serwisowej, udostępniany bez pobierania kaucji i bez limitu czasowego.
- Standardowy czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czyszczenie i przyspieszanie działania realizujemy w czasie do 24 godzin.
- Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter awarii pozwala na naprawę modułową lub programową w terenie.
- Na wykonane prace oraz zastosowane podzespoły udzielana jest gwarancja do 12 miesięcy.
- Wszystkie montowane elementy to wyłącznie nowe komponenty, pochodzące od sprawdzonych dystrybutorów elektroniki.
- W przypadku rozliczeń z podmiotami gospodarczymi wystawiana jest faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo IdeaPad 720S-13ARR można rozbudować pamięć RAM w celu przyspieszenia pracy?
W tym konkretnym modelu pamięć RAM jest układem wlutowanym na stałe w płytę główną (technologia LPDDR onboard) i producent nie przewidział tradycyjnych gniazd rozszerzeń SO-DIMM. Zwiększenie ilości pamięci operacyjnej nie jest możliwe poprzez prosty montaż modułu; możliwa jest jedynie wymiana nośnika danych na szybszy i pojemniejszy dysk SSD NVMe (pamięć masowa w standardzie Non-Volatile Memory Express).
Dlaczego laptop wyłącza się nagle podczas odtwarzania wideo w wysokiej rozdzielczości lub pracy pod obciążeniem?
Zjawisko to jest najczęściej bezpośrednim następstwem przegrzewania się zintegrowanego procesora APU (Accelerated Processing Unit — jednostki łączącej rdzenie CPU i GPU). Zestarzała pasta termoprzewodząca oraz zablokowany radiator uniemożliwiają oddawanie ciepła, co wyzwala termiczny wyłącznik awaryjny zabezpieczający strukturę krzemową przed zniszczeniem.
Czy uszkodzone gniazdo zasilania USB-C wymaga wymiany całej płyty głównej?
Nie ma konieczności wymiany całej płyty głównej. Złącze USB-C jest elementem lutowanym powierzchniowo i w warunkach laboratoryjnych wykonujemy precyzyjną wymianę samego portu wraz z regeneracją ewentualnie uszkodzonych ścieżek sygnałowych i zasilających na laminacie.
Jak postępować w przypadku zalania klawiatury w ultrabooku?
Należy niezwłocznie odłączyć zasilacz sieciowy i wyłączyć urządzenie, przytrzymując przycisk zasilania przez kilka sekund. Nie wolno podłączać ładowarki ani próbować suszyć laptopa suszarką. Ze względu na zintegrowaną konstrukcję wewnętrzną konieczne jest jak najszybsze odpięcie baterii przez serwisanta oraz chemiczne oczyszczenie laminatu w myjce ultradźwiękowej w celu neutralizacji procesów elektrokorozji.
