Specyfika konstrukcji konwertowalnej Lenovo IdeaPad C340 i charakterystyka problemów

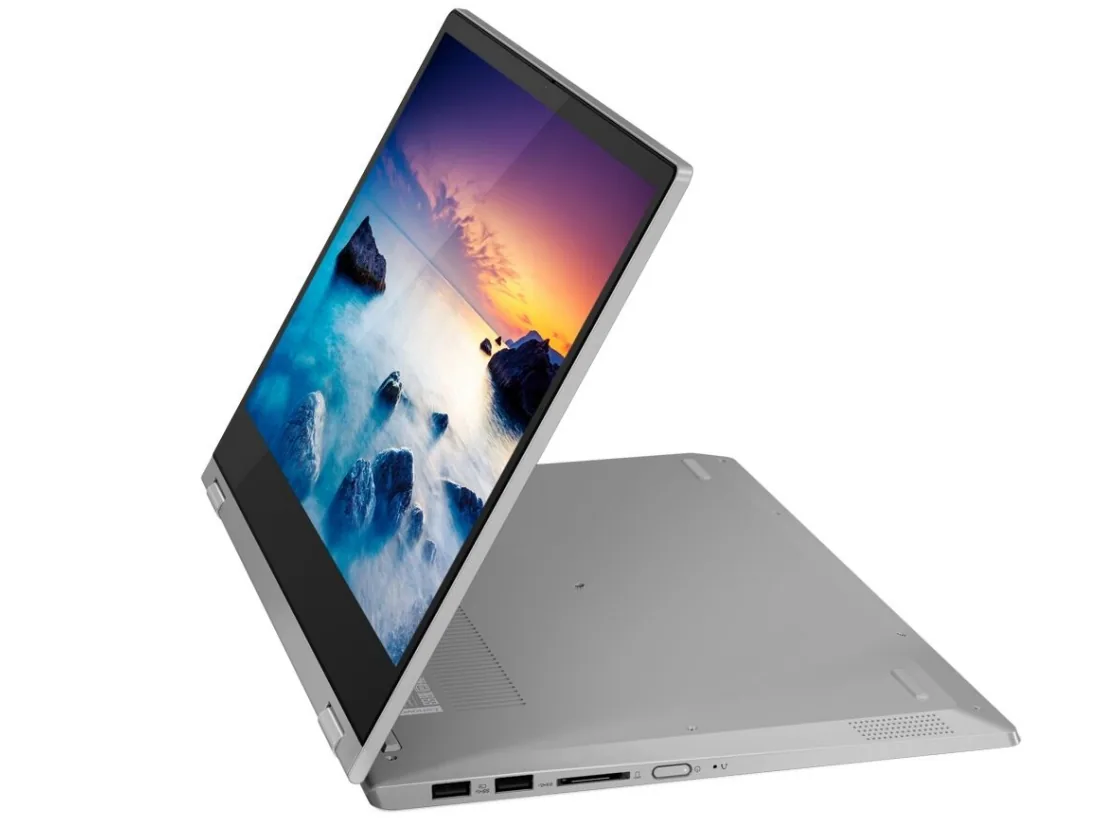

Seria Lenovo IdeaPad C340 należy do segmentu laptopów konwertowalnych 2w1, w których specjalnie zaprojektowane zawiasy 360 stopni umożliwiają pracę w trybie klasycznym, podstawki, namiotu oraz tabletu. Urządzenia te wyposażono w ekrany dotykowe z obsługą pióra cyfrowego, zintegrowane układy chłodzenia oraz smukłe obudowy wykonane z tworzywa sztucznego i aluminium. Taka hybrydowa architektura, choć zapewnia dużą wszechstronność w codziennym użytkowaniu, generuje specyficzne obciążenia mechaniczne i termiczne, które z biegiem czasu prowadzą do powtarzalnych usterek.
Wieloletnia eksploatacja tych modeli ujawnia podatność poszczególnych komponentów na zużycie zmęczeniowe materiałów. Ciągłe otwieranie, zamykanie i obracanie matrycy bezpośrednio oddziałuje na punkty montażowe zawiasów, wiązki sygnałowe oraz matrycę dotykową (digitizer, czyli warstwę reagującą na dotyk palca lub rysika). Równocześnie kompaktowa obudowa wymusza gęste upakowanie podzespołów elektronicznych na płycie głównej, co przy intensywnej pracy zwiększa wrażliwość sekcji zasilania na wahania napięć oraz przegrzewanie. Właściwe rozpoznanie symptomów pozwala na szybką reakcję, zanim niewielkie uszkodzenie mechaniczne doprowadzi do zwarcia w układach logicznych.
Najczęstsze usterki mechaniczne i problemy z obudową
Najbardziej rozpowszechnioną grupą problemów w modelu Lenovo IdeaPad C340 są uszkodzenia mechanizmów zawiasów oraz ich mocowań w obudowie. Ze względu na opór stawiany przez mechanizm obrotowy 360 stopni, mosiężne tuleje gwintowane zatopione w plastikowych gniazdach klapy matrycy lub dolnej części kadłubka (dolnej pokrywy obudowy) ulegają wyłamaniu. Zjawisko to objawia się trzeszczeniem podczas otwierania, luzem na ekranie, rozchodzeniem się krawędzi obudowy, a w zaawansowanym stadium – naciskiem wyłamanych elementów na krawędź ekranu i pęknięciem panelu dotykowego.
Wraz z degradacją zawiasów dochodzi często do uszkodzenia taśmy sygnałowej eDP (ang. embedded DisplayPort, czyli cyfrowej magistrali przesyłającej obraz z płyty głównej do matrycy) oraz przewodów antenowych Wi-Fi prowadzonych wewnątrz przelotek zawiasu. Przetarcie lub przerwanie tych połączeń skutkuje migotaniem obrazu, pojawianiem się poziomych lub pionowych pasów na ekranie, zanikaniem podświetlenia przy zmianie kąta nachylenia pokrywy, brakiem reakcji na dotyk lub utratą stabilności połączenia bezprzewodowego.
Awarie układu zasilania, ładowania i płyty głównej
Drugą istotną grupę defektów stanowią usterki elektroniczne zlokalizowane na płycie głównej oraz w torze zasilania. W wariantach Lenovo IdeaPad C340 zasilanych przez gniazdo DC-in (tradycyjne gniazdo ładowania) lub za pośrednictwem portu USB-C z obsługą Power Delivery (standardu szybkiego ładowania o wysokiej mocy), częstym zjawiskiem jest mechaniczne wyrobienie styków gniazda lub uszkodzenie lutów łączących port z laminatem. Skutkuje to przerywaniem ładowania przy poruszeniu kablem lub całkowitym brakiem reakcji na podłączenie zasilacza.
Wewnątrz układu elektronicznego uszkodzeniom ulegają również poszczególne stopnie przetwornic napięć:
- Układ KBC/EC (ang. Keyboard Controller / Embedded Controller) — mikrokontroler zarządzający procedurą startową, klawiaturą, pracą wentylatora oraz komunikacją z baterią. Jego awaria uniemożliwia włączenie urządzenia lub powoduje brak reakcji na przycisk zasilania.
- Tranzystory MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor) w linii głównej — klucze elektroniczne w obwodzie wejściowym 19V lub 20V. Zwarcie w tej sekcji powoduje natychmiastowe odcięcie zasilania przez układ zabezpieczający ładowarki.
- Przetwornice napięć pomocniczych — układy generujące napięcia systemowe (zazwyczaj 3,3V oraz 5V), których nieprawidłowa praca blokuje start procesora.
- Bateria litowo-jonowa — postępująca degradacja ogniw, wzrost rezystancji wewnętrznej (oporu własnego ogniwa) lub zablokowanie elektroniki BMS (ang. Battery Management System, czyli modułu nadzorującego bezpieczeństwo ładowania) prowadzące do nagłego wyłączania się laptopa po odłączeniu ładowarki.
Problemy z termiką, wydajnością i stabilnością systemu
Układ chłodzenia w modelu C340 składa się z pojedynczego wentylatora promieniowego oraz miedzianego ciepłowodu (ang. heatpipe, czyli rurki cieplnej wypełnionej czynnikiem chłodzącym, który odparowuje i skrapla się, przenosząc ciepło z procesora na radiator). Z powodu ograniczonej kubatury wnętrza, lamele radiatora szybko ulegają zablokowaniu przez kurz i włókna tekstylne, tworząc tak zwany filc termiczny.
Konsekwencją niedrożności układu chłodzenia oraz degradacji fabrycznej pasty termoprzewodzącej jest zjawisko dławienia termicznego (ang. thermal throttling, czyli automatyczne obniżanie taktowania rdzeni procesora w celu zapobieżenia przegrzaniu). Urządzenie zaczyna pracować głośno, wentylator stale utrzymuje maksymalne obroty, obudowa w okolicy wylotu powietrza nagrzewa się do wysokich temperatur, a system operacyjny reaguje ze znacznym opóźnieniem lub ulega zawieszeniu.
Diagnostyka techniczna i proces naprawy
Prawidłowe usunięcie usterek w laptopie konwertowalnym wymaga przeprowadzenia metodycznej weryfikacji każdego podzespołu. Diagnostyka poprzedza naprawę i obejmuje szereg czynności pomiarowych oraz inspekcję mikroskopową.
W przypadku usterek mechanicznych procedura polega na demontażu obudowy i ocenie stanu strukturalnego punktów podparcia. Zamiast powierzchownego klejenia, które w konstrukcjach 360 stopni okazuje się nietrwałe, stosuje się wymianę uszkodzonych elementów obudowy (klapy matrycy, ramki, palmrestu) lub profesjonalną rekonstrukcję gniazd montażowych przy użyciu przemysłowych żywic syntetycznych oraz regulację siły docisku samych zawiasów (zmniejszenie oporu obrotu, aby odciążyć obudowę bez utraty stabilności ekranu).
W przypadku problemów z elektroniką proces naprawczy przebiega według precyzyjnego schematu:
- Pomiary rezystancji i spadków napięć — badanie głównych linii zasilania względem masy w celu zlokalizowania ewentualnych zwarć.
- Próba zwarciowa z użyciem kamery termowizyjnej — podanie bezpiecznego napięcia laboratoryjnego na uszkodzoną linię w celu identyfikacji nagrzewającego się elementu (kondensatora ceramicznego MLCC, tranzystora lub układu scalonego).
- Lutowanie precyzyjne SMD/BGA — wymiana uszkodzonych kontrolerów, gniazd ładowania lub układów zarządzania zasilaniem przy użyciu stacji lutowniczych i podgrzewaczy kwarcowych.
- Programowanie kości SPI Flash — wgranie czystego wsadu BIOS z poprawnie skonfigurowanym regionem ME (ang. Management Engine), gdy laptop nie wyświetla obrazu lub wyłącza się po określonym czasie.
- Konserwacja termiczna — dokładne czyszczenie radiatora i łopatek wentylatora, a także aplikacja pasty termoprzewodzącej o wysokiej przewodności cieplnej (wyrażanej w W/mK) oraz wymiana zużytych termopadów (taśm termoprzewodzących odprowadzających ciepło z sekcji zasilania VRM).
W ramach naprawy wykorzystywane są wyłącznie nowe części zamienne, co zapewnia pełną kompatybilność i długotrwałą sprawność urządzenia po złożeniu.
Ryzyko związane z samodzielnymi próbami naprawy
Konstrukcja laptopów 2w1 z serii IdeaPad C340 charakteryzuje się wysokim stopniem skomplikowania montażu, co sprawia, że samodzielne próby naprawy niosą duże ryzyko powiększenia skali uszkodzeń. Do najczęstszych błędów popełnianych podczas niefachowych ingerencji należą:
- Podważanie sklejanej matrycy — w modelach z dotykiem digitizer jest często zespolony z panelem LCD lub precyzyjnie wklejony w ramkę taśmami montażowymi. Próba demontażu bez odpowiedniego podgrzania i narzędzi ssących prowadzi do pęknięcia szkła lub zniszczenia warstwy polaryzacyjnej ekranu.
- Brak odłączenia baterii przed manipulacją taśmą matrycy — na złączu eDP stale obecne jest napięcie główne baterii (ok. 7,4V – 11,4V) zasilające podświetlenie. Wypinanie lub wpinanie taśmy przy podłączonym akumulatorze niemal zawsze powoduje zwarcie linii zasilania podświetlenia z liniami sygnałowymi procesora, co prowadzi do trwałego uszkodzenia zintegrowanego układu graficznego w procesorze (SoC).
- Użycie nieodpowiednich śrub montażowych — wkręcenie zbyt długiej śruby w punkty mocowania zawiasów powoduje przebicie palmrestu (obudowy pod klawiaturą) na wylot lub uszkodzenie ścieżek płyty głównej biegnących tuż pod gniazdem montażowym.
- Stosowanie klejów cyjanoakrylowych — popularne kleje błyskawiczne są kruche i nie przenoszą naprężeń skrętnych, a ich opary powodują matowienie plastików i degradację połączeń elektrycznych w pobliżu naprawianego miejsca.
Obsługa serwisowa i standardy realizacji
Obsługa urządzeń Lenovo realizowana jest w wygodnym formacie door-to-door, w którym kierowca odbiera sprzęt bezpośrednio z rąk użytkownika na terenie Warszawy oraz okolicznych miejscowości w promieniu do 40 km. W przypadku wyboru usługi odbioru sprzętu, wstępna diagnoza urządzenia jest w pełni bezpłatna, a w sytuacji braku możliwości technicznego usunięcia awarii w trybie door-to-door użytkownik nie ponosi kosztów naprawy.
Do dyspozycji pozostaje także bezpośrednia wizyta wykwalifikowanego serwisanta na miejscu u klienta (gdzie czas dojazdu wynosi zazwyczaj do 1 godziny). Na czas trwania procedur serwisowych udostępniany jest bezpłatny laptop zastępczy, który pozwala zachować ciągłość pracy bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Czas realizacji napraw standardowych z reguły nie przekracza 3 dni, natomiast kompleksowe czyszczenie układu chłodzenia i optymalizacja działania sprzętu zamykają się w czasie do 24 godzin. Na wykonane prace oraz zamontowane nowe komponenty udzielana jest gwarancja do 12 miesięcy, co potwierdza rzetelność przeprowadzonych czynności na bazie ponad 20 lat doświadczenia i puli ponad 10 000 zrealizowanych napraw urządzeń.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo IdeaPad C340 można wymienić sam pęknięty zawias bez wymiany całej obudowy?
W wielu przypadkach sam zawias ze stali sprężynowej pozostaje nienaruszony, a uszkodzeniu ulega jedynie plastikowe gniazdo montażowe w klapie matrycy lub dolnej obudowie. Naprawa polega wówczas na profesjonalnej rekonstrukcji punktów kotwienia mosiężnych tulei lub wymianie uszkodzonego elementu kadłubka na fabrycznie nowy podzespół, połączonej z precyzyjną regulacją siły tarcia zawiasu.
Dlaczego po otwarciu ekranu laptopa pod pewnym kątem obraz gaśnie lub pojawiają się paski?
Objaw ten wskazuje na mechaniczne uszkodzenie wielożyłowej taśmy sygnałowej eDP poprowadzonej przez oś obrotu zawiasu 360 stopni. Wskutek ciągłego zginania pojedyncze żyły miedziane ulegają przerwaniu lub dochodzi do przetarcia ekranowania i powstawania zwarć. W takiej sytuacji konieczna jest wymiana wiązki matrycy na nową, aby zapobiec zwarciu mogącemu uszkodzić płytę główną.
Laptop nie włącza się, a dioda przy gnieździe ładowania mruga. Co oznacza ten sygnał?
Miganie diody sygnalizacyjnej najczęściej świadczy o wykryciu nieprawidłowości przez układ zarządzania zasilaniem (KBC/EC). Może to być sygnał o zwarciu w głównej linii zasilania, uszkodzeniu kluczy przetwornicy, skrajnym rozładowaniu lub zablokowaniu ogniw baterii przez układ BMS, bądź o uszkodzeniu samego zasilacza. Konieczna jest weryfikacja napięć na płycie głównej za pomocą multimetru i oscyloskopu.
Czy głośna praca wentylatora w Lenovo IdeaPad C340 zawsze oznacza konieczność jego wymiany?
Nie, w przeważającej większości przypadków ciągła praca wentylatora na wysokich obrotach wynika z zatkanego radiatora oraz wyschniętej pasty termoprzewodzącej na rdzeniu procesora. Kompleksowa konserwacja układu chłodzenia, usunięcie zanieczyszczeń oraz nałożenie nowych materiałów termoprzewodzących o wysokiej przewodności cieplnej pozwala przywrócić cichą pracę i prawidłowe temperatury robocze.
