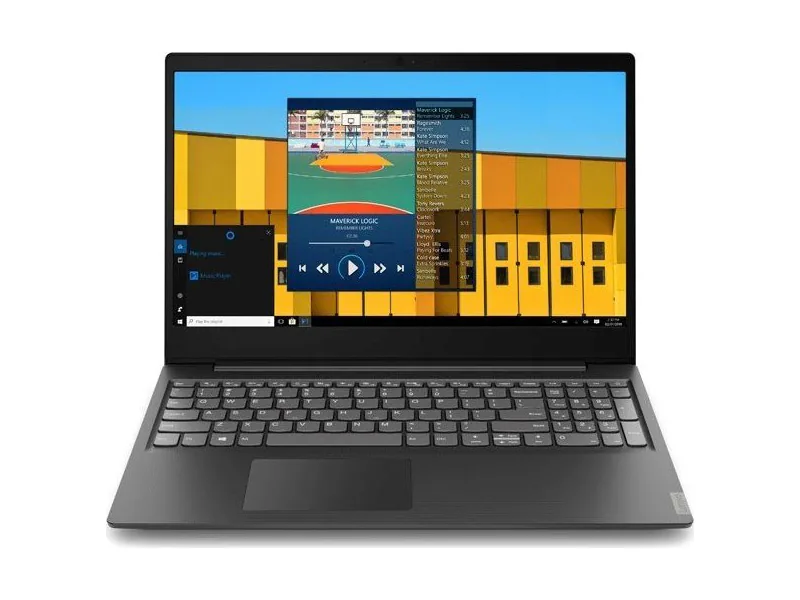

Lenovo IdeaPad S145-15IWL o kodzie fabrycznym 81MV001BGE to popularna konstrukcja konsumencka, wyposażona w procesor z rodziny Intel Whiskey Lake oraz zintegrowany lub dedykowany układ graficzny. Z punktu widzenia budowy i eksploatacji jest to lekki komputer przenośny przeznaczony głównie do codziennej pracy biurowej, nauki oraz konsumpcji multimediów. Z biegiem czasu oraz w wyniku codziennego użytkowania w tym konkretnym wariancie ujawniają się określone problemy mechaniczne, zasilania oraz termiczne. Niezależny serwis laptopów analizuje poszczególne obszary podatne na awarie w modelu S145-15IWL oraz procedury wdrożone w celu przywrócenia pełnej sprawności urządzenia.
Charakterystyczne objawy awarii w wariancie IdeaPad S145-15IWL
W codziennej praktyce serwisowej wariant S145-15IWL trafia na stanowisko diagnostyczne z kilkoma powtarzającymi się symptomami. Rozpoznanie źródła problemu zaczyna się od weryfikacji zachowania diod kontrolnych, stanu obudowy oraz reakcji płyty głównej na podanie napięcia z zasilacza.
- Brak reakcji na włącznik zasilania — urządzenie nie uruchamia się, brak podświetlenia ekranu, brak dźwięku pracującego wentylatora, dioda przy gnieździe ładowania nie świeci lub miga nieregularnie.
- Wyłamywanie się mocowań zawiasów z dolnej obudowy — rozchodzenie się plastików w okolicach narożników palmrestu (górna część obudowy z klawiaturą i touchpadem) podczas otwierania lub zamykania pokrywy matrycy.
- Wysokie temperatury i głośna praca wentylatora — zjawisko thermal throttling (automatyczne obniżanie taktowania procesora w celu zabezpieczenia go przed przegrzaniem), powodujące zacinanie się systemu operacyjnego pod niewielkim obciążeniem.
- Zawieszanie się na logo startowym — laptop zatrzymuje się na ekranie powitalnym lub wyświetla komunikat o braku urządzenia rozruchowego (brak wykrycia dysku SSD lub HDD).
- Problemy z ładowaniem baterii — konieczność manewrowania wtykiem zasilacza, przerywanie ładowania przy poruszeniu kablem lub całkowity brak ładowania mimo sprawnego zasilacza sieciowego.
- Samoczynne wyłączanie się pod obciążeniem — odcięcie zasilania podczas oglądania filmów w wysokiej rozdzielczości lub wielozadaniowej pracy biurowej.
Podatność mechaniczna i konstrukcyjna obudowy oraz zawiasów
Konstrukcja obudowy w serii IdeaPad S145 opiera się na tworzywie sztucznym o stosunkowo cienkich ściankach. Wewnątrz obudowy zawiasy matrycy przykręcone są do mosiężnych tulei gwintowanych, które zostały wtopione w plastikowe słupki dolnej obudowy (dolna pokrywa) oraz palmrestu. Z czasem, na skutek naturalnego oporu mechanizmu zawiasu (zatarcia smaru fabrycznego), opór stawiany podczas otwierania klapy przewyższa wytrzymałość mocowań plastikowych.
Prowadzi to do wyrywania tulei gwintowanych z korpusu obudowy. Nieleczona usterka mechaniczna w modelu S145-15IWL pociąga za sobą dalsze zniszczenia: uniesiona obudowa wywiera nacisk na taśmę sygnałową eDP (ang. embedded DisplayPort — taśma przesyłająca obraz z płyty głównej do matrycy), co może doprowadzić do zwarcia linii zasilania podświetlenia matrycy z liniami danych procesora. W skrajnym przypadku uszkodzeniu ulega również gniazdo DC-IN (gniazdo zasilania stałoprądowego), które w tym modelu znajduje się w bezpośrednim sąsiedztwie lewego zawiasu.
Problemy z układem zasilania i sekcją ładowania na płycie głównej
Model S145-15IWL-81MV001BGE wykorzystuje płytę główną ze zintegrowaną sekcją zasilania opartą na przetwornicach impulsowych oraz układzie chargera (kontrolera ładowania akumulatora i zarządzania zasilaniem głównym). Do częstych usterek elektronicznych należą:
- Uszkodzenie kluczy wejściowych MOSFET — tranzystory polowe odpowiadające za dopuszczenie napięcia głównego na linię B+ ulegają przebiciu lub degradacji, co skutkuje całkowitym odcięciem zasilania płyty głównej.
- Zwarcie w kondensatorach ceramicznych MLCC — miniaturowe kondensatory filtrujące na głównej linii zasilania dostają zwarcia do masy, co blokuje start przetwornicy głównej i uruchamia zabezpieczenie przeciwzwarciowe w zasilaczu.
- Zużycie mechaniczne lub elektryczne gniazda zasilania — wtyk kabla zasilającego lutowany do niewielkiej płytki lub osadzony na wiązce przewodów ulega wyrobieniu, powodując iskrzenie i nadpalenie styków.
- Awaria układu EC/KBC (ang. Embedded Controller / Keyboard Controller — mikrokontroler zarządzający procedurą startową, klawiaturą, ładowaniem oraz kontrolą temperatur), co uniemożliwia wygenerowanie sygnałów startowych dla pozostałych przetwornic.
Układ chłodzenia, degradacja pasty termoprzewodzącej i throttling
W modelu IdeaPad S145-15IWL układ chłodzenia składa się z pojedynczego ciepłowodu (ang. heatpipe — miedziana rurka odprowadzająca ciepło na zasadzie przemiany fazowej cieczy), małego radiatora oraz wentylatora promieniowego. Z racji kompaktowych wymiarów powierzchnia oddawania ciepła jest ograniczona.
Fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem procesora a radiatorem) po dłuższym okresie eksploatacji traci swoje właściwości plastyczne, ulega skamienieniu i przestaje efektywnie przekazywać ciepło. Dodatkowo gromadzący się na wylocie radiatora kurz tworzy tak zwany filc pyłowy, całkowicie blokujący przepływ powietrza. Procesor osiąga wówczas temperatury graniczne w ciągu kilkunastu sekund od włączenia, co wymusza gwałtowne obniżenie częstotliwości pracy jednostki lub awaryjne wyłączenie komputera.
Procedura diagnostyczna i technologia naprawy w serwisie
Każda naprawa rozpoczyna się od precyzyjnej diagnostyki. Wykorzystywane są profesjonalne przyrządy pomiarowe, zasilacze laboratoryjne z regulacją ograniczenia prądowego, mikroskopy stereoskopowe oraz stacje lutownicze na gorące powietrze i podczerwień.
1. Pomiary elektryczne i lokalizacja zwarć
Po demontażu płyty głównej wykonywane są pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic napięć (linii zasilania procesora, pamięci RAM, mostka PCH oraz linii systemowych 3.3V i 5V). W przypadku wykrycia nieprawidłowo niskiej oporności stosuje się próbę zwarciową z wykorzystaniem kamery termowizyjnej (detekcja punktowego nagrzewania się uszkodzonego elementu pod wpływem kontrolowanego niskiego napięcia). Wymiana uszkodzonych elementów SMD (komponentów montowanych powierzchniowo) odbywa się zgodnie z profilami lutowniczymi.
2. Regeneracja lub wymiana elementów obudowy i regulacja zawiasów
W przypadku wyrwanych mocowań zawiasów stosuje się wymianę uszkodzonych elementów korpusu na fabrycznie nowe podzespoły lub wykonuje chemiczną rekonstrukcję punktów kotwiczenia przy użyciu żywic metakrylowych o podwyższonej odporności na ścinanie. Obowiązkowym punktem procedury jest regulacja siły docisku zawiasów (poluzowanie nakrętek kontrujących o ułamek obrotu), co zmniejsza opór mechaniczny i chroni obudowę przed ponownym pęknięciem w przyszłości.
3. Konserwacja układu odprowadzania ciepła
Procedura czyszczenia obejmuje chemiczne usunięcie resztek starej pasty termoprzewodzącej z rdzenia krzemowego oraz stopy radiatora, mycie łopatek wentylatora, a także aplikację nowej pasty o wysokim współczynniku przewodzenia ciepła. Sprawdzana jest również szczelność i drożność samego ciepłowodu.
4. Programowanie pamięci flash SPI i czyszczenie regionu ME
Jeżeli komputer nie przechodzi procedury POST (ang. Power-On Self-Test — wstępny test sprzętowy uruchamiany przez BIOS po włączeniu zasilania), wykonuje się programowanie kości pamięci flash w zewnętrznym programatorze z wyczyszczeniem regionu Intel ME (Intel Management Engine — autonomiczny podsystem wbudowany w chipset procesora), co eliminuje problemy z opóźnionym startem lub brakiem obrazu.
Błędy popełniane podczas prób samodzielnej naprawy
Próby samodzielnego usuwania usterek w modelu IdeaPad S145-15IWL bez odpowiednich narzędzi i wiedzy często prowadzą do poważniejszych uszkodzeń elektroniki:
- Klejenie zawiasów klejami cyjanoakrylowymi lub montażowymi — kleje uniwersalne nie przenoszą obciążeń dynamicznych, zalewają gniazda śrub, a niekiedy trwale sklejają taśmy sygnałowe lub kable anten Wi-Fi z obudową, uniemożliwiając późniejszy demontaż.
- Odpinanie taśmy matrycy przy podłączonej baterii — zwarcie linii zasilania podświetlenia (często rzędu kilkunastu woltów) z linią danych magistrali procesora powoduje natychmiastowe uszkodzenie zintegrowanego układu graficznego lub hybrydowego procesora SoC.
- Stosowanie przewodzących past termoprzewodzących bez izolacji — zalanie drobnych kondensatorów wokół rdzenia procesora pastą zawierającą cząstki metaliczne wywołuje zwarcia i trwałe uszkodzenie krzemu.
- Używanie nieoryginalnych zasilaczy uniwersalnych — skoki napięcia i brak prawidłowej filtracji w tanich zamiennikach niszczą układ chargera oraz klucze przetwornicy głównej.
Organizacja obsługi serwisowej i standardy pracy
Doświadczenie serwisu budowane przez ponad 20 lat oraz wykonane naprawy w liczbie ponad 10 000 urządzeń pozwalają na szybkie eliminowanie typowych wad fabrycznych serii IdeaPad. Obsługa realizowana jest w modelu dojazdowym: serwisant lub kierowca dociera do klienta w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, pracując w trybie 24/7. W przypadku napraw wymagających zaawansowanej diagnostyki mikroskopowej lub lutowania układów BGA, sprzęt odbierany jest przez kierowcę w procedurze door-to-door, gdzie diagnoza jest bezpłatna.
Do prac montażowych wykorzystywane są wyłącznie nowe części, co zapewnia stabilność parametrów pracy. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Aby wyeliminować przestój w pracy użytkownika, na cały okres realizacji udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego. Kompleksowe czyszczenie i przyspieszanie laptopa zamyka się z reguły w czasie do 24 godzin, natomiast pełna naprawa płyty głównej zazwyczaj nie przekracza 3 dni. W przypadku prostszych problemów programowych lub wymiany modułowej większość usterek usuwamy podczas pierwszej wizyty.
Najczęściej zadawane pytania (FAQ)
Czy w modelu IdeaPad S145-15IWL można rozbudować pamięć RAM i wymienić dysk?
Tak. Konstrukcja posiada część pamięci RAM wlutowaną bezpośrednio w płytę główną oraz jeden wolny slot SO-DIMM na dodatkowy moduł pamięci. W przypadku dysku urządzenie obsługuje szybkie nośniki SSD w standardzie M.2 NVMe (PCIe) oraz opcjonalnie dysk w formacie 2,5 cala na złączu SATA, o ile zamontowany jest odpowiedni konektor.
Dlaczego w laptopie pękła obudowa, skoro nie został uderzony ani upuszczony?
Pękanie obudowy w tym modelu wynika z fabrycznej konstrukcji zawiasów, które z biegiem czasu stawiają coraz większy opór mechaniczny. Siła potrzebna do otwarcia klapy przenosi się bezpośrednio na drobne plastikowe gniazda śrub, powodując ich zmęczeniowe wyłamanie bez konieczności działania czynników zewnętrznych.
Co oznacza sytuacja, gdy po włączeniu świeci się dioda zasilania, lecz ekran pozostaje czarny?
Symptom ten wskazuje na brak przejścia procedury POST. Najczęstszymi przyczynami w wariancie S145-15IWL są: uszkodzenie wsadu pamięci BIOS, niestabilność napięć w sekcji zasilania procesora, awaria wlutowanej pamięci RAM lub uszkodzenie mostka hybrydowego w strukturze procesora.
Czy głośna praca wentylatora zawsze oznacza konieczność jego wymiany?
Nie. W przeważającej liczbie przypadków powodem jest zanieczyszczenie radiatora oraz wyschnięcie pasty termoprzewodzącej. Po wykonaniu pełnej konserwacji układu chłodzenia i przywróceniu prawidłowego odprowadzania ciepła obroty wentylatora automatycznie wracają do cichych, fabrycznych wartości.
