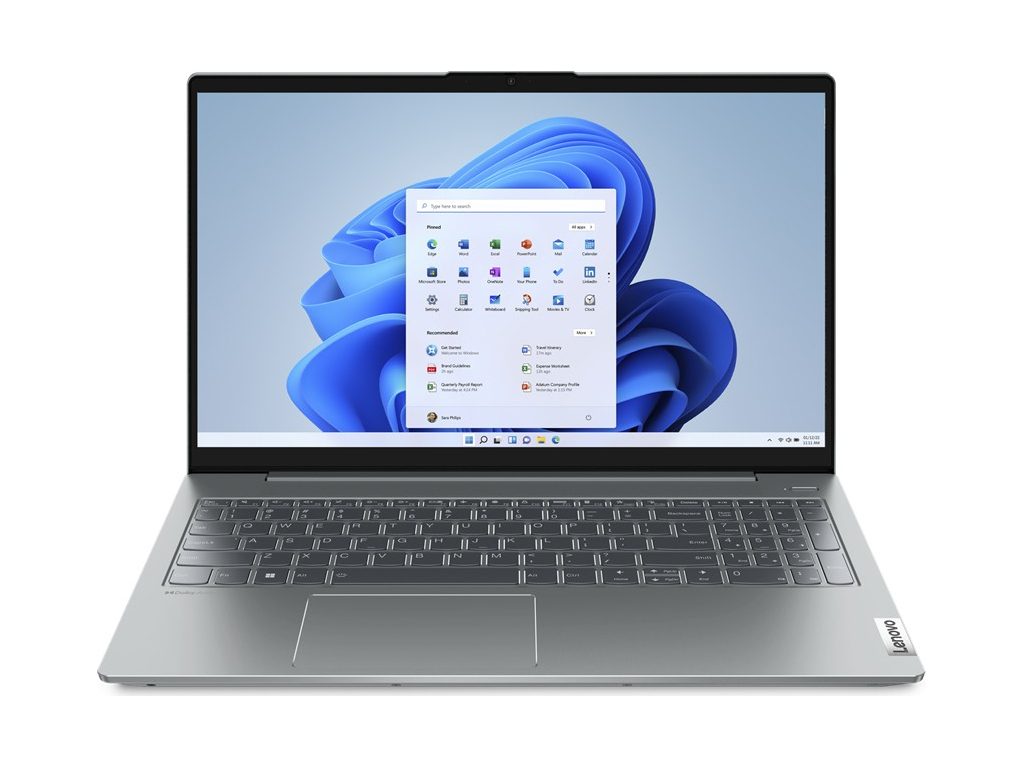

Model Lenovo IdeaPad S145-15IWL o oznaczeniu kodowym 81MV00B3GE to popularna jednostka z segmentu komputerów przenośnych do codziennego użytku biurowego i domowego. W codziennej eksploatacji urządzenia kluczową rolę odgrywa stabilne zasilanie oraz dobór kompatybilnych elementów peryferyjnych. Wraz z upływem czasu i intensywnym użytkowaniem mobilnym, fabryczny zasilacz sieciowy ulega naturalnemu zużyciu, a przewód zasilający może ulec przerwaniu w wyniku częstego zginania. W takich okolicznościach pojawia się konieczność wyboru odpowiedniego zasilacza zamiennego oraz akcesoriów rozszerzających możliwości laptopa. Nieprawidłowe dopasowanie parametrów elektrycznych lub mechanicznych może prowadzić do niestabilnej pracy komputera, problemów z ładowaniem akumulatora, a w skrajnych przypadkach do uszkodzenia układów przetwornicy na płycie głównej.
Charakterystyka układu zasilania i specyfika złączy w Lenovo IdeaPad S145-15IWL
Prawidłowe zasilanie laptopa Lenovo IdeaPad S145-15IWL (81MV00B3GE) opiera się na dostarczeniu prądu stałego o ściśle określonych parametrach napięciowych i prądowych. W tej konfiguracji sprzętowej stosowane jest zasilanie prądem stałym o napięciu znamionowym 20V (woltów, czyli jednostki napięcia elektrycznego) oraz natężeniu prądu rzędu 2.25A lub 3.25A (amperów, określających wielkość natężenia prądu), co przekłada się na moc zasilacza wynoszącą odpowiednio 45W lub 65W (watów, czyli jednostki mocy czynnej). Zastosowanie zasilacza o wyższej mocy nie stanowi zagrożenia dla podzespołów, ponieważ sekcja zasilania pobiera tylko tyle prądu, ile aktualnie wymaga układ, natomiast użycie zasilacza o zbyt niskiej mocy prowadzi do przegrzewania się ładowarki i spowolnienia pracy procesora w trybie obciążenia.
Kluczowym elementem mechanicznym jest wtyk zasilania. W modelu IdeaPad S145-15IWL zastosowano wtyk cylindryczny o wymiarach zewnętrznych i wewnętrznych 4.0 mm x 1.7 mm (milimetrów). Różni się on od starszych złączy baryłkowych oraz od złączy prostokątnych typu Slim Tip stosowanych w innych seriach Lenovo. Dopasowanie średnicy wtyku z dokładnością do dziesiątych części milimetra jest niezbędne, aby zapewnić stabilny styk elektryczny i uniknąć iskrzenia wewnątrz gniazda zasilania DC-in (złącza wejściowego prądu stałego montowanego w obudowie komputera).
Dostępność i dobór ładowarek zamiennych oraz akcesoriów
Na rynku dostępna jest szeroka gama zasilaczy zamiennych dedykowanych dla serii IdeaPad. Wybierając zasilacz zamienny do jednostki 81MV00B3GE, należy zwrócić uwagę na obecność zintegrowanych filtrów przeciwzakłóceniowych EMI (filtrów redukujących zakłócenia elektromagnetyczne w sieci) oraz układów zabezpieczających, takich jak OVP (zabezpieczenie nadnapięciowe), OCP (zabezpieczenie nadprądowe), SCP (zabezpieczenie przed zwarciem) oraz OTP (zabezpieczenie termiczne przed przegrzaniem). Zamienniki pozbawione tych zabezpieczeń wprowadzają tętnienia napięcia (wahania napięcia wyjściowego), które mogą zakłócać pracę touchpada oraz powodować błędy pamięci operacyjnej.
W zakresie akcesoriów peryferyjnych użytkownicy modelu S145-15IWL często poszukują stacji dokujących i replikatorów portów. Warto podkreślić, że ta wersja konstrukcyjna nie posiada portu USB-C z obsługą technologii Power Delivery (standardu przesyłania zasilania o wysokiej mocy przez złącze USB-C) ani DisplayPort Alternate Mode (przesyłania sygnału wideo przez port USB-C). Z tego względu rozbudowa stanowiska pracy o dodatkowe monitory i urządzenia peryferyjne opiera się na uniwersalnych replikatorach USB 3.0, które wykorzystują wbudowane układy kompresji obrazu, a sam komputer musi być równolegle zasilany tradycyjną ładowarką z wtykiem 4.0 x 1.7 mm.
- Zasilacze sieciowe AC/DC — moduły o mocy 45W oraz 65W z dedykowanym wtykiem cylindrycznym, przystosowane do pracy w sieciach o napięciu 100-240V.
- Gniazda zasilania z przewodem — modułowe złącza DC-in montowane na przewodzie elastycznym, co ułatwia wymianę bez konieczności bezpośredniego lutowania do laminatu płyty głównej.
- Replikatory portów USB 3.0 — moduły zewnętrzne pozwalające na podłączenie zewnętrznych ekranów, karty sieciowej Gigabit Ethernet oraz dodatkowych pamięci masowych.
- Akumulatory litowo-jonowe — wewnętrzne pakiety bateryjne o dedykowanym kształcie montażowym i napięciu dopasowanym do kontrolera ładowania BMS (układu zarządzania baterią).
Diagnostyka problemów z zasilaniem i procedury serwisowe
Weryfikacja problemów z zasilaniem w laptopie Lenovo IdeaPad S145-15IWL rozpoczyna się od pomiarów laboratoryjnych. Często objawy przypisywane uszkodzeniu ładowarki wynikają w rzeczywistości ze zużycia mechanicznego gniazda zasilania lub uszkodzenia pierwszego stopnia zasilania na płycie głównej. W ramach procedur sprawdzających wykonywane są następujące czynności:
W pierwszej kolejności zasilacz podłączany jest pod sztuczne obciążenie (urządzenie symulujące pobór prądu przez pracujący laptop pod pełnym obciążeniem), co pozwala sprawdzić stabilność napięcia 20V oraz poziom tętnień pod obciążeniem prądowym 2.25A i 3.25A. Pomiar bez obciążenia multimetrem cyfrowym bywa mylący, gdyż uszkodzony zasilacz może wykazywać prawidłowe napięcie jałowe, a wyłączać się natychmiast po pojawieniu się przepływu prądu.
Następnie badaniu poddawane jest wewnętrzne gniazdo DC-in oraz tranzystory wejściowe typu MOSFET (klucze elektroniczne sterujące dopływem prądu na płytę główną). Weryfikowana jest ciągłość ścieżek zasilania oraz rezystancja na głównej linii zasilania B+ (głównej szynie zasilającej wszystkie przetwornice pomocnicze). W przypadku stwierdzenia zwarcia lub uszkodzenia układu ładowania KBC/Charger (kontrolera zarządzającego pracą baterii i komunikacją z zasilaczem), wykonywana jest naprawa mikrolutownicza. Wszelkie wykorzystywane w procedurach elementy zamienne są fabrycznie nowe, co gwarantuje pełną zgodność elektryczną z fabrycznym projektem obwodu.
Diagnoza poprzedza naprawę, a w przypadku realizacji usługi door-to-door, gdzie sprzęt jest odbierany przez kierowcę, weryfikacja stanu technicznego jest bezpłatna. W przypadku konieczności przeprowadzenia bardziej złożonych prac serwisowych na płycie głównej, standardowy czas realizacji z reguły nie przekracza 3 dni. Na cały czas trwania naprawy zapewniany jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy.
Częste błędy przy samodzielnym doborze ładowarki i akcesoriów
Samodzielny zakup zasilacza zamiennego bez dokładnej analizy specyfikacji technicznej wiąże się z ryzykiem powtarzających się błędów, które mogą skutkować uszkodzeniem sprzętu:
Pierwszym częstym błędem jest stosowanie uniwersalnych zasilaczy wielozakresowych z wymiennymi końcówkami. Zasilacze tego typu często posiadają przełączniki mechaniczne napięcia, których przypadkowe przestawienie powyżej 20V prowadzi do natychmiastowego przebicia tranzystorów wejściowych i uszkodzenia procesora. Ponadto wymienne końcówki mają tendencję do powstawania luzów mechanicznych, co generuje opór przejścia i powoduje nadmierne nagrzewanie się wtyku, aż do stopienia plastikowej obudowy gniazda.
Drugim błędem jest mylenie rozmiaru wtyku zasilacza. Złącza 4.0 x 1.7 mm bywają mylone ze złączami 4.5 x 3.0 mm lub 3.0 x 1.1 mm. Wpychanie wtyku o niewłaściwej średnicy prowadzi do wyłamania wewnętrznego pinu centralnego w gnieździe lub rozgięcia blaszek sprężynujących, co trwale uniemożliwia ładowanie baterii.
Trzecią nieprawidłowością jest zakup zasilaczy o zaniżonym natężeniu prądu w stosunku do wymagań danej konfiguracji sprzętowej. Podłączenie zasilacza o parametrach 20V 2.25A (45W) do urządzenia wymagającego 20V 3.25A (65W) skutkuje tym, że podczas intensywnej pracy procesora bateria jest powoli rozładowywana mimo podłączonego kabla sieciowego, a sam zasilacz nagrzewa się do niebezpiecznych temperatur, co skraca żywotność jego kondensatorów elektrolitycznych.
FAQ — Najczęściej zadawane pytania
Czy można bezpiecznie stosować zasilacz 65W w laptopie Lenovo IdeaPad S145-15IWL, który fabrycznie posiadał zasilacz 45W?
Tak, zastosowanie zasilacza o wyższej mocy (65W zamiast 45W) przy zachowaniu identycznego napięcia 20V oraz właściwego wtyku 4.0 x 1.7 mm jest w pełni bezpieczne. Laptop pobierze z zasilacza tylko taką ilość energii, jakiej aktualnie potrzebuje. Zasilacz o większej mocy pracuje pod mniejszym obciążeniem termicznym, co pozytywnie wpływa na jego trwałość.
Dlaczego po podłączeniu nowego zasilacza zamiennego kursor myszy lub touchpad przerywa i działa skokowo?
Zjawisko to jest typowym objawem obecności zakłóceń elektromagnetycznych i wysokich tętnień napięcia generowanych przez niskiej jakości zasilacz zamienny pozbawiony odpowiednich filtrów sieciowych. Zakłócenia przenoszą się na pojemnościowy panel dotykowy, uniemożliwiając precyzyjną interpretację dotyku. W takiej sytuacji należy zaprzestać używania takiego zasilacza, aby uniknąć uszkodzenia kontrolera płyty głównej.
Czy model Lenovo IdeaPad S145-15IWL można ładować przez port USB za pomocą ładowarki od telefonu lub powerbanka?
Nie, porty USB typu A obecne w modelu IdeaPad S145-15IWL służą wyłącznie do transmisji danych i zasilania drobnych akcesoriów peryferyjnych (napięcie wyjściowe 5V). Urządzenie nie obsługuje standardu ładowania przez USB, a jedynym prawidłowym sposobem dostarczania energii jest dedykowane gniazdo cylindryczne 4.0 x 1.7 mm zasilane napięciem 20V.
Jakie objawy wskazują na uszkodzenie gniazda zasilania, a jakie na awarię samej ładowarki?
Uszkodzenie ładowarki zazwyczaj objawia się całkowitym brakiem reakcji diody sygnalizacyjnej ładowania lub gaśnięciem diody kontrolnej na obudowie samego zasilacza po podłączeniu do komputera (zadziałanie zabezpieczenia zwarciowego). Uszkodzenie gniazda zasilania DC-in objawia się najczęściej przerywaniem ładowania przy poruszaniu kablem, koniecznością ustawiania wtyczki pod określonym kątem oraz wyczuwalnym nagrzewaniem się okolic złącza w obudowie.
