Charakterystyka zasilania i specyfika portów w Lenovo IdeaPad S540-13API

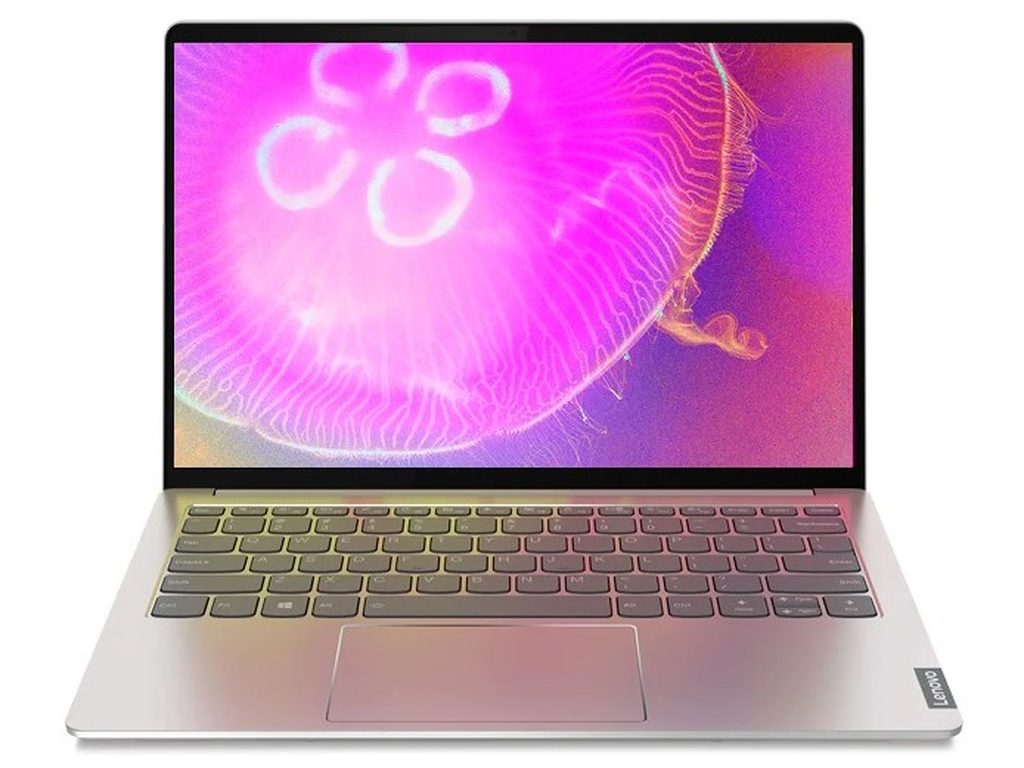

Model Lenovo IdeaPad S540-13API to kompaktowy, trzynastocalowy ultrabook, w którym producent zrezygnował z tradycyjnego, okrągłego złącza zasilania typu DC-in (złącze baryłkowe z pinem centralnym) na rzecz uniwersalnych portów USB-C. Urządzenie jest zasilane oraz ładowane za pośrednictwem magistrali USB Power Delivery (standard komunikacji umożliwiający przesyłanie wyższej mocy do 100 W przez złącze USB-C). W codziennej eksploatacji mobilnej kwestia doboru odpowiednich akcesoriów zasilających, replikatorów portów czy komponentów peryferyjnych ma kluczowe znaczenie dla stabilności pracy płyty głównej oraz żywotności ogniw akumulatora.

Zastosowanie standardu Power Delivery wymusza na układach zasilania laptopa precyzyjną negocjację napięcia i natężenia prądu pomiędzy kontrolerem ładowania a zasilaczem. W przypadku tego modelu podstawowy profil zasilania wymaga dostarczenia mocy znamionowej rzędu 65 W przy napięciu 20 V. Oznacza to, że podłączenie niewłaściwego źródła prądu, takiego jak ładowarka do telefonu o niskiej mocy lub zasilacz bez obsługi odpowiednich profili napięciowych, skutkuje powolnym ładowaniem, brakiem reakcji na podłączenie kabla lub pracą urządzenia wyłącznie na baterii pomimo wpiętego przewodu.

W naszym serwisie, opierając się na doświadczeniu obejmującym ponad 20 lat praktyki oraz ponad 10 000 obsłużonych urządzeń, regularnie diagnozujemy problemy wynikające z zastosowania nieodpowiednich źródeł zasilania, uszkodzeń mechanicznych gniazd USB-C oraz awarii kontrolerów ładowania. Prawidłowy dobór akcesoriów pozwala uniknąć kosztownych usterek układu KBC (kontroler klawiatury i wbudowanego zarządzania zasilaniem) oraz przetwornic głównych.

Dostępność i dobór ładowarek zamiennych zgodnych ze standardem Power Delivery

Wybór ładowarki zamiennej do Lenovo IdeaPad S540-13API nie sprowadza się jedynie do zgodności kształtu wtyczki. Złącze USB-C jest standardem fizycznym, pod którym kryć się mogą diametralnie różne parametry elektryczne. Na rynku akcesoriów zasilających wyróżnia się dwa główne typy zasilaczy kompatybilnych z tym modelem:

Zasilacze dedykowane ze zintegrowanym przewodem USB-C: Konstrukcje jednoczęściowe, w których kabel jest na stałe połączony z obudową przetwornicy. Ich zaletą jest fabrycznie dobrany przekrój żył miedzianych oraz zintegrowany filtr przeciwzakłóceniowy (rdzeń ferrytowy redukujący zakłócenia elektromagnetyczne wysokiej częstotliwości).
Ładowarki wieloportowe w technologii GaN (półprzewodniki na bazie azotku galu): Kompaktowe zasilacze o wysokiej sprawności energetycznej, które generują znacznie mniej ciepła podczas pracy pod pełnym obciążeniem. Umożliwiają one jednoczesne zasilanie laptopa oraz dodatkowych akcesoriów, pod warunkiem że pojedynczy port obsługuje wymagany profil wyjściowy 20 V / 3.25 A.

Przy doborze zasilacza zamiennego kluczowe jest sprawdzenie obecności chipu E-Marker (układ scalony wbudowany w przewód USB-C, informujący zasilacz i laptop o maksymalnym dopuszczalnym prądzie pracy przewodu). Brak tego układu w odłączanym kablu ogranicza transfer mocy do 60 W (20 V / 3 A) lub wymusza spadek napięcia do poziomu 5 V, co uniemożliwia uruchomienie procedury ładowania baterii w ultrabooku.

Należy zwrócić uwagę, że części zamienne stosowane w naszym serwisie to wyłącznie nowe komponenty, które spełniają rygorystyczne normy filtracji napięcia wyjściowego. Używanie tanich zamienników o niestabilnej sinusoidzie napięcia prowadzi do powolnej degradacji przetwornic step-down (przetwornice obniżające napięcie) na płycie głównej.

Kompatybilność stacji dokujących, hubów USB-C i akcesoriów peryferyjnych

Z racji zredukowanej liczby portów w obudowie Lenovo IdeaPad S540-13API, użytkownicy często sięgają po huby USB-C oraz stacje dokujące. Model ten posiada porty USB-C wspierające przesyłanie danych, funkcję zasilania oraz DisplayPort Alternate Mode (tryb alternatywny umożliwiający przesyłanie sygnału wideo bez użycia zewnętrznych kart graficznych). Wybór akcesoriów rozszerzających wymaga jednak uwzględnienia bilansu energetycznego.

Gdy do komputera podłączana jest stacja dokująca z funkcją Power Delivery Pass-Through (przelotowe przekazywanie zasilania z zewnętrznej ładowarki przez stację do laptopa), sam kontroler stacji pobiera na własne potrzeby od 10 W do 15 W mocy. Oznacza to, że zasilacz o mocy 65 W dostarczy do laptopa jedynie około 50 W. W warunkach intensywnego obciążenia procesora może to prowadzić do zjawiska drenażu baterii (ubytek energii z akumulatora pomimo podłączonego zasilacza sieciowego) lub dławienia termiczno-energetycznego (thermal i power throttling, czyli obniżanie taktowania zegara procesora w celu zmniejszenia poboru mocy).

W przypadku doboru monitorów zewnętrznych, adapterów HDMI/DisplayPort oraz urządzeń wskazujących, istotna jest kompatybilność protokołów przesyłu sygnału cyfrowego. Niektóre akcesoria wymagają aktualizacji oprogramowania układowego (firmware) kontrolera Thunderbolt/USB, aby zapewnić stabilną transmisję obrazu o wysokiej rozdzielczości bez efektu migotania ekranu.

Typowe usterki układu zasilania i błędy przy samodzielnym doborze akcesoriów

W codziennej praktyce serwisowej obserwujemy szereg powtarzających się problemów związanych z nieprawidłową eksploatacją portów oraz akcesoriów zasilających w serii IdeaPad. Należą do nich przede wszystkim:

Mechaniczne wyłamanie gniazda USB-C: Konstrukcja gniazda montowanego powierzchniowo w technologii SMT (Surface Mount Technology) jest podatna na naprężenia poprzeczne, powstające na przykład przy szarpnięciu za kabel zasilający. Skutkuje to zerwaniem padów lutowniczych (pól miedzianych na laminacie płyty głównej) i zwarciem linii zasilającej VBUS (linia wysokiego napięcia do 20 V) z liniami komunikacyjnymi danych CC lub D+/D-.
Przebicie układu PD Controller: Zastosowanie ładowarek bez certyfikowanych zabezpieczeń przeciwprzepięciowych OVP (Over Voltage Protection) oraz nadprądowych OCP (Over Current Protection) powoduje skierowanie napięcia 20 V bezpośrednio na linie sterujące, co niszczy kontroler zasilania oraz most hybrydowy procesora.
Zużycie eksploatacyjne akumulatora: Bateria litowo-polimerowa po kilkuset cyklach ładowania traci swoją pojemność nominalną. Próba regeneracji poprzez wymianę pojedynczych ogniw jest błędem konstrukcyjnym – prawidłowa naprawa wymaga montażu fabrycznie nowego, zintegrowanego pakietu bateryjnego.
Uszkodzenie bezpieczników polimerowych i diod TVS: Diody zabezpieczające przed wyładowaniami elektrostatycznymi (ESD) ulegają zwarciu do masy w momencie podłączenia nieekranowanego lub uszkodzonego akcesorium, blokując całkowicie możliwość włączenia komputera.

Procedura diagnostyczna i naprawcza w wyspecjalizowanym serwisie

Proces weryfikacji problemów z zasilaniem oraz doborem akcesoriów przebiega w sposób wieloetapowy, przy użyciu specjalistycznych przyrządów pomiarowych. Każda interwencja rozpoczyna się od analizy poboru prądu za pomocą mikroskopu stereoskopowego oraz zasilacza laboratoryjnego z regulacją prądową.

W przypadku uszkodzeń toru zasilania USB-C wykonujemy:

Pomiary rezystancji na głównych cewkach przetwornic względem masy w celu wykluczenia zwarć w gałęziach niskonapięciowych.
Test negocjacji protokołów Power Delivery przy użyciu testera magistrali USB z funkcją odczytu pakietów komunikacyjnych na liniach CC1/CC2.
Wymianę uszkodzonych gniazd USB-C przy użyciu stacji lutowniczej na gorące powietrze (hot-air) oraz spoiw o odpowiedniej temperaturze topnienia, z zachowaniem pełnej integralności wielowarstwowego laminatu płyty głównej.
Wymianę uszkodzonych układów scalonych kontrolera ładowania (układy Charger IC) oraz programowanie układu KBC, jeśli uległ rozkonfigurowaniu w wyniku skoku napięcia.

Nasz model obsługi opiera się na mobilnej strukturze dojazdowej. Oferujemy dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, pracując w trybie 24/7. W przypadku prostych wymian akcesoriów, konfiguracji czy diagnostyki peryferiów, większość usterek usuwamy podczas pierwszej wizyty serwisanta. W sytuacji złożonych napraw laminatu płyty głównej realizujemy procedurę w trybie door-to-door, gdzie bezpłatna diagnoza dotyczy komputera odebranego przez kierowcę do weryfikacji sprzętowej. Na czas trwania procedury zapewniamy bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego, a czas realizacji samej naprawy z reguły nie przekracza 3 dni. Na wykonane czynności oraz montowane, nowe podzespoły udzielana jest gwarancja do 12 miesięcy.

Często zadawane pytania (FAQ)

Czy do ładowania Lenovo IdeaPad S540-13API można używać standardowej ładowarki od smartfona?
Większość ładowarek telefonicznych dostarcza moc na poziomie od 15 W do 30 W przy napięciu od 5 V do 12 V. Model IdeaPad S540-13API wymaga do prawidłowej pracy profilu napięciowego 20 V i mocy minimalnej 45 W (optymalnie 65 W). Użycie słabszej ładowarki może skutkować brakiem reakcji laptopa lub powolnym doładowywaniem wyłącznie przy całkowicie wyłączonym systemie operacyjnym.

Co oznacza komunikat systemowy informujący o powolnym ładowaniu po podłączeniu nowego zasilacza?
Komunikat ten wskazuje, że podłączone źródło prądu lub kabel połączeniowy nie wynegocjowały pełnego profilu zasilania 65 W. Przyczyną bywa zasilacz o zbyt niskiej mocy wyjściowej, przewód USB-C bez wbudowanego chipu E-Marker (ograniczający przepływ prądu do wartości bezpiecznej) lub zabrudzenie styków wewnątrz gniazda USB-C laptopa, co uniemożliwia komunikację na liniach CC.

Czy uszkodzone gniazdo USB-C można wymienić bez konieczności zakupu nowej płyty głównej?
Tak. W ramach procedur mikrolutowniczych wykonujemy precyzyjną wymianę samego portu USB-C na nowy element konstrukcyjny. Jeśli uszkodzeniu nie uległy wewnętrzne warstwy sygnałowe laminatu ani procesor, wymiana gniazda w pełni przywraca funkcjonalność ładowania oraz transmisji danych, eliminując konieczność kosztownej wymiany całej płyty głównej.

Jak dobrać odpowiednią stację dokującą, aby nie przeciążyć układu zasilania w ultrabooku?
Należy wybierać stacje dokujące wyposażone we własny, dedykowany zasilacz sieciowy o mocy odpowiednio wyższej niż wymagania laptopa (zazwyczaj 90 W–100 W). Zapewnia to pełne zasilanie podłączonych dysków, monitorów i akcesoriów, przy jednoczesnym dostarczeniu pełnych 65 W mocy do samego komputera przez port USB-C Power Delivery.
