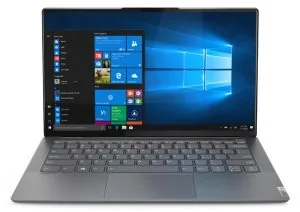

Lenovo IdeaPad S940 to flagowy ultrabook segmentu konsumencko-biznesowego, wyróżniający się smukłą obudową unibody (konstrukcja frezowana z jednego bloku aluminium) oraz zagiętym na krawędziach wyświetlaczem Contour Glass (szkło profilowane poprawiające ergonomię i zwężające ramki). Choć miniaturyzacja i zaawansowana inżynieria materiałowa zapewniają wysoką estetykę oraz mobilność, stawiają one specyficzne wyzwania w momencie wystąpienia awarii mechanicznej lub elektronicznej. W urządzeniach tej klasy dostępność części zamiennych oraz sposób ich integracji na płycie głównej determinują strategię naprawy. Użytkownicy stający przed koniecznością wymiany podzespołów w modelu IdeaPad S940 spotykają się z konstrukcją o wysokim stopniu scalenia, co wymaga dokładnej znajomości architektury tego modelu oraz bezpośrednich kanałów dystrybucji komponentów.
Konstrukcja ultrabooka a specyfika komponentów w Lenovo IdeaPad S940
Dążenie do ograniczenia grubości obudowy wymusiło na projektantach zastosowanie rozwiązań, w których tradycyjne moduły zostały zastąpione elementami lutowanymi bezpośrednio na laminacie płyty głównej (technologia montażu powierzchniowego SMT). Zrozumienie, które elementy podlegają prostej wymianie modularnej, a które wymagają zaawansowanych procedur mikrolutowniczych lub wymiany całych podzespołów zespolonych, jest kluczowe przy planowaniu naprawy.
W modelu Lenovo IdeaPad S940 podzespoły dzielą się na kilka wyraźnych kategorii pod względem dostępności i technologii montażu:
- Matryca i moduł skrzydła matrycy: Ekran ze szkłem Contour Glass stanowi zintegrowany moduł. Wymiana samej matrycy ciekłokrystalicznej bez fabrycznie zespolonej warstwy szklanej i pokrywy jest wysoce ryzykowna ze względu na klejenie optyczne (pełna laminacja klejem LOCA). W praktyce bezpieczna i trwała naprawa opiera się na montażu kompletnego skrzydła matrycy. Dostępność fabrycznie nowych modułów tego typu bywa ograniczona ze względu na unikalny proces produkcyjny, jednak sprowadzamy je z dedykowanych linii dystrybucyjnych.
- Pamięć operacyjna RAM: Kości LPDDR (pamięć o niskim poborze energii) są w całości wlutowane w płytę główną w układzie BGA (Ball Grid Array — typ obudowy z siatką kulek lutowniczych). Brak tradycyjnych banków SO-DIMM uniemożliwia rozbudowę czy prostą podmianę modułu. W przypadku uszkodzenia komórek pamięci konieczna jest precyzyjna wymiana układów scalonych na stacji BGA lub wymiana całej płyty głównej.
- Dysk SSD NVMe: Jest to jeden z niewielu w pełni modularnych elementów. Zastosowano złącze M.2 PCIe NVMe (interfejs magistrali komunikacyjnej o wysokiej przepustowości), co pozwala na bezproblemową wymianę lub modernizację pamięci masowej przy użyciu powszechnie dostępnych nośników wysokiej klasy.
- Klawiatura i topcase: Klawiatura w IdeaPad S940 jest zgrzewana z górną obudową (tzw. palmrestem lub topcase'em) za pomocą plastikowych nitów. Wymiana samej klawiatury jest technicznie możliwa, lecz nie zapewnia fabrycznej sztywności bloku klawiszy. Zalecanym i najbardziej niezawodnym podejściem jest wymiana całego panelu górnego zintegrowanego z klawiaturą i podświetleniem.
- Bateria litowo-polimerowa: Akumulator o spłaszczonym profilu jest montowany wewnątrz obudowy na śruby i taśmy montażowe. Wymaga stosowania wyłącznie nowych ogniw o ściśle określonych parametrach napięciowych i sterowniku BMS (Battery Management System — układ zarządzania stanem naładowania i temperaturą ogniw).
- Układ chłodzenia i wentylatory: Subtelne wentylatory turbinowe oraz płaskie ciepłowody (heatpipes) są podatne na zużycie łożysk ślizgowych i mikroskopijne rozszczelnienia komory parowej pod wpływem naprężeń cieplnych. Nowe podzespoły chłodzenia są dostępne i podlegają bezpośredniej wymianie.
Dostępność elementów zasilania i portów USB-C Thunderbolt
Jednym z najczęstszych problemów w smukłych laptopach serii IdeaPad S jest degradacja portów komunikacyjno-zasilających. IdeaPad S940 został pozbawiony tradycyjnego, prostokątnego złącza zasilania Slim Tip na rzecz portów USB typu C z obsługą standardu Power Delivery oraz kontrolera Thunderbolt (protokół szybkiego przesyłu danych i zasilania). Gniazda te podlegają ciągłym obciążeniom mechanicznym podczas podłączania ładowarki czy stacji dokujących.
Gniazda USB-C są wlutowane bezpośrednio w laminat płyty głównej. Dostępność samych złączy jako surowych komponentów elektronicznych jest wysoka, jednak ich poprawny montaż wymaga zachowania reżimu termicznego, aby nie uszkodzić wielowarstwowej struktury laminatu oraz znajdujących się w pobliżu kontrolerów zasilania PD (Power Delivery IC) i układów zabezpieczających ESD (ochrona przed wyładowaniami elektrostatycznymi). W przypadkach, gdy doszło do przepięcia i uszkodzenia linii zasilającej, wymieniamy uszkodzone przetwornice napięcia oraz kontrolery PWM (układy modulacji szerokości impulsów sterujące zasilaniem procesora).
Procedura diagnostyczna i logistyka części zamiennych
W przypadku urządzeń klasy ultrabook, diagnoza poprzedza naprawę i stanowi fundament każdego działania serwisowego. Ze względu na gęste upakowanie elementów na płycie głównej, objaw w postaci braku reakcji na włącznik może wynikać zarówno z uszkodzenia baterii, zwarcia w głównej linii zasilania (linia 19V/20V), jak i awarii mikrokontrolera KBC (układ Embedded Controller zarządzający startem platformy).
W procesie weryfikacji i naprawy stosowane są ściśle określone etapy:
W pierwszej kolejności wykonywane są pomiary rezystancji na cewkach przetwornic względem masy w celu wykluczenia zwarć niskorezystancyjnych w głównych gałęziach zasilających (zasilanie CPU, pamięci RAM, magistrali systemowej). Następnie, przy użyciu kamery termowizyjnej, lokalizowane są punkty nadmiernej emisji ciepła, co pozwala wskazać uszkodzone kondensatory ceramiczne MLCC lub przegrzewające się układy scalone.
Gdy problem dotyczy komponentów mechanicznych lub obudowy, weryfikowana jest dostępność części według unikalnych numerów FRU (Field Replaceable Unit — fabryczny identyfikator części zamiennej przypisany przez inżynierów do danej rewizji urządzenia). Montowane są wyłącznie nowe części zamienne, co eliminuje ryzyko ukrytych wad materiałowych czy wyeksploatowania komponentów, które często występuje w elementach pochodzących z demontażu.
Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter awarii pozwala na naprawę modułową na miejscu. W przypadku konieczności wykonania złożonych prac lutowniczych na płycie głównej lub sprowadzenia dedykowanego modułu matrycy, urządzenie jest zabezpieczane i przekazywane do szczegółowej obsługi. Standardowy czas naprawy z reguły nie przekracza 3 dni. Na wszystkie zamontowane nowe komponenty oraz wykonane procedury udzielana jest gwarancja do 12 miesięcy. Aby zapewnić ciągłość pracy, na cały okres realizacji dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego.
Dlaczego samodzielna wymiana części w Lenovo IdeaPad S940 stwarza ryzyko
Próby samodzielnego demontażu i wymiany podzespołów w ultrabookach o grubości kilkunastu milimetrów niosą za sobą wysokie ryzyko trwałego uszkodzenia sprzętu. Wynika to ze specyfiki konstrukcyjnej obudów serii IdeaPad S:
- Ukryte zatrzaski i taśmy sygnałowe: Dolna pokrywa (d-cover) jest pasowana z minimalnymi tolerancjami. Użycie nieodpowiednich narzędzi do podważania powoduje odkształcenie aluminium, wyłamanie mikroskopijnych zatrzasków oraz uszkodzenie krawędzi obudowy. Ponadto taśmy transmisyjne FPC (elastyczne taśmy ze ścieżkami miedzianymi) łączące płytkę touchpada czy czytnik linii papilarnych są niezwykle cienkie i podatne na zerwanie.
- Wrażliwość na ładunki elektrostatyczne (ESD): Nowoczesne procesory i kontrolery wykonane w niskich procesach litograficznych są ekstremalnie wrażliwe na wyładowania ładunków gromadzących się na ciele człowieka. Brak uziemionej stacji ESD podczas manipulacji wewnątrz ultrabooka może skutkować przebiciem bramek logicznych w układach scalonych.
- Zagrożenie uszkodzenia ogniw akumulatora: Baterie w IdeaPad S940 zajmują znaczną część przestrzeni pod palmrestem. Ich nieumiejętne podważanie metalowymi narzędziami może doprowadzić do przebicia powłoki polimerowej, zwarcia wewnętrznego i gwałtownego rozszczelnienia pakietu chemicznego połączonego z emisją ognia i toksycznych gazów.
- Ryzyko zniszczenia ścieżek przy lutowaniu złączy: Próba wymiany uszkodzonego portu USB-C zwykłą lutownicą grzałkową kończy się z reguły oderwaniem padów lutowniczych (punktów kontaktowych na laminacie) oraz uszkodzeniem przelotek sygnałowych w wewnętrznych warstwach druku wielowarstwowego, co w wielu przypadkach uniemożliwia dalszą naprawę płyty głównej.
Obsługa techniczna i organizacja naprawy
W strukturze naszej pracy opieramy się na modelu dojazdowym, eliminując konieczność osobistego dostarczania sprzętu przez klienta. Serwisant lub kierowca realizuje dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km, co pozwala na szybką reakcję w przypadku nagłych awarii sprzętu biurowego i prywatnego.
W przypadku wyboru obsługi w wariancie door-to-door, urządzenie jest odbierane przez kierowcę, a diagnostyka w tym trybie jest bezpłatna. Jeśli naprawa z przyczyn technicznych nie zostanie sfinalizowana w trybie door-to-door, obowiązuje zasada braku opłat za przeprowadzone czynności weryfikacyjne. Z kolei bezpośrednia wizyta serwisanta w lokalizacji użytkownika wiąże się z bezpłatnym dojazdem, natomiast sama praca diagnostyczno-naprawcza na miejscu jest usługą rozliczaną według nakładu pracy. Doświadczenie serwisowe budowane przez ponad 20 lat oraz ponad 10 000 urządzeń poddanych skutecznym naprawom pozwala nam precyzyjnie dobierać nowe części zamienne do specyficznych serii laptopów Lenovo, w tym wymagających modeli IdeaPad, ThinkPad, Yoga, Legion, ThinkBook, Chromebook, LOQ oraz V-series.
Najczęściej zadawane pytania (FAQ)
Czy w laptopie Lenovo IdeaPad S940 można rozbudować pamięć RAM?
Nie, w modelu IdeaPad S940 pamięć RAM jest na stałe wlutowana w płytę główną w technologii BGA bez dodatkowych slotów SO-DIMM. Zwiększenie ilości pamięci wymagałoby zaawansowanego przelutowania wszystkich kości na kompatybilne moduły o większej pojemności oraz modyfikacji wsadu pamięci BIOS/UEFI, co ze względów ekonomicznych jest rzadko stosowane. Możliwa jest natomiast bezproblemowa wymiana i rozbudowa dysku SSD M.2 NVMe.
Co zrobić, gdy zbita zostanie szyba ekranu Contour Glass w IdeaPad S940?
Ze względu na zespolenie matrycy LCD ze szkłem ochronnym za pomocą klejenia optycznego na całej powierzchni, standardem jest wymiana kompletnego modułu skrzydła matrycy. Zapewnia to zachowanie fabrycznych kątów widzenia, idealne spasowanie z zawiasami oraz pełną integralność estetyczną obudowy. Montujemy wyłącznie fabrycznie nowe skrzydła matryc.
Jakie są objawy uszkodzenia gniazda zasilania USB-C w tym modelu?
Typowe symptomy to przerywanie ładowania przy poruszaniu kablem, brak wykrywania urządzeń peryferyjnych podłączanych przez Thunderbolt, nagrzewanie się okolic portu podczas zasilania lub całkowity brak reakcji laptopa na podłączenie sprawnego zasilacza Power Delivery. W takich przypadkach wykonujemy precyzyjną wymianę samego gniazda oraz weryfikację kontrolera zasilania.
Jak długo trwa sprowadzenie i wymiana nietypowych części do IdeaPad S940?
Podzespoły eksploatacyjne, takie jak dyski SSD, akumulatory czy pasty termoprzewodzące i termopady o wysokiej przewodności cieplnej, posiadamy na bieżąco. W przypadku dedykowanych elementów obudowy, paneli z klawiaturą czy skrzydeł matrycy, czas realizacji wynosi zazwyczaj do kilku dni roboczych, dzięki czemu łączny czas naprawy urządzenia z reguły nie przekracza 3 dni.
