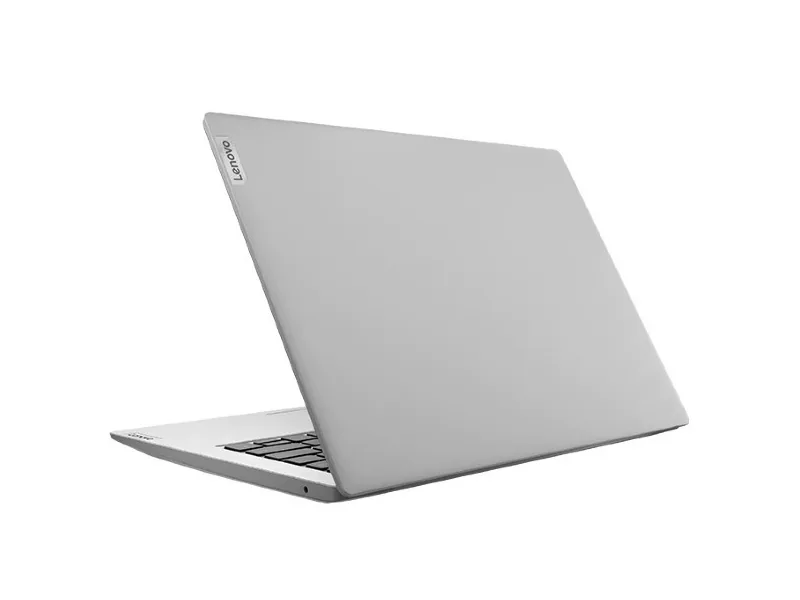

Lenovo IdeaPad Slim 1 — typowe usterki i naprawa

Charakterystyka konstrukcyjna Lenovo IdeaPad Slim 1 i specyfika potencjalnych usterek

Seria Lenovo IdeaPad Slim 1 reprezentuje segment lekkich, budżetowych urządzeń przenośnych, projektowanych głównie do podstawowych zadań biurowych, nauki zdalnej oraz przeglądania multimediów. Z punktu widzenia inżynierii sprzętowej komputery te wyróżniają się zwartą architekturą, w której dążenie do miniaturyzacji oraz optymalizacji kosztów produkcji wpłynęło bezpośrednio na sposób integracji podzespołów. W modelach tych standardem jest szerokie zastosowanie elementów wlutowanych bezpośrednio w płytę główną (komponenty SMD montowane powierzchniowo), a także uproszczonych układów odprowadzania ciepła, nierzadko opartych na chłodzeniu pasywnym lub miniaturowych radiatorach z pojedynczym wentylatorem.

Tego rodzaju architektura sprawia, że diagnoza poprzedza każdą naprawę w sposób szczególnie wnikliwy. Wszelkie usterki układu zasilania, kontrolera pamięci masowej czy magistrali sygnałowych wymagają precyzyjnych pomiarów elektronicznych pod mikroskopem stereoskopowym, ponieważ prosta wymiana modułowa jest w tej konstrukcji ograniczona do minimum. Kompaktowa obudowa wykonana z tworzywa sztucznego wiąże się również z określonymi naprężeniami mechanicznymi, które z czasem oddziałują na gniazda portów, zawiasy oraz taśmy matrycy.

Objawy nieprawidłowego działania i warianty problemów w modelach IdeaPad Slim 1

Użytkowanie urządzeń z tej linii może z czasem wiązać się z pojawieniem się charakterystycznych symptomów awarii. W praktyce serwisowej obserwuje się powtarzające się scenariusze uszkodzeń, które można podzielić na problemy z sekcją zasilania, pamięcią operacyjną i masową, a także defekty mechaniczne i termiczne.

Brak reakcji na włącznik i problemy z ładowaniem

Jednym z najczęstszych objawów jest sytuacja, w której laptop nie reaguje na przycisk zasilania, nie świecą diody sygnalizacyjne (LED) lub dioda ładowania miga w nietypowy sposób. W modelach IdeaPad Slim 1 przyczyną bywa uszkodzenie gniazda zasilania DC-In lub portu USB-C, przez który realizowany jest transfer energii w nowszych rewizjach. Z uwagi na bezpośrednie przylutowanie gniazd do laminatu płyty głównej, mechaniczne szarpnięcie kablem prowadzi do mikropęknięć padów lutowniczych lub zwarcia w głównej linii zasilania (linia B+ o napięciu wejściowym).

Zawieszanie się systemu i błędy pamięci masowej eMMC lub dysku SSD NVMe

W wielu konfiguracjach Lenovo IdeaPad Slim 1 jako podstawowy nośnik danych zastosowano kości pamięci eMMC (wbudowana karta pamięci flash), które są wlutowane bezpośrednio w laminat płyty głównej. Naturalne zużycie komórek pamięci flash lub uszkodzenie zintegrowanego kontrolera objawia się zawieszaniem systemu operacyjnego, samoczynnymi restartami, pojawianiem się niebieskich ekranów błędów (Blue Screen of Death) lub komunikatem informującym o braku urządzenia rozruchowego (No Bootable Device). W wersjach wyposażonych w gniazdo M.2 NVMe dochodzić może do przegrzewania się kontrolera dysku z powodu ograniczonego przepływu powietrza wewnątrz obudowy.

Problemy z wyświetlaniem obrazu i pęknięcia mocowań zawiasów

Kompaktowe zawiasy matrycy w modelach Slim 1 stawiają znaczny opór mechaniczny. Gdy smar w mechanizmie zawiasu wysycha, siła potrzebna do otwarcia klapy rośnie, co prowadzi do wyłamywania mosiężnych tulei gwintowanych z plastikowej obudowy dolnej (dolna pokrywa kadłubka) lub klapy matrycy. Uszkodzenie mechaniczne w tym rejonie nierzadko pociąga za sobą przerwanie lub przetarcie taśmy sygnałowej eDP (Embedded DisplayPort), co skutkuje brakiem podświetlenia, migotaniem ekranu lub całkowitym brakiem obrazu przy zachowanej pracy płyty głównej.

Spadek wydajności i przegrzewanie się procesora

Zjawisko dławienia termicznego (thermal throttling, czyli automatyczne obniżanie taktowania procesora w celu uniknięcia uszkodzenia termicznego) jest powszechnym problemem w konstrukcjach o mocno zagęszczonym upakowaniu podzespołów. Degradacja fabrycznych past termoprzewodzących oraz osiadanie pyłu na miniaturowym radiatorze prowadzi do gwałtownego wzrostu temperatur, co użytkownik odczuwa jako znaczne spowolnienie pracy programów i przeglądarki internetowej.

Procedury diagnostyczne i metodyka napraw w niezależnym serwisie

Doświadczenie serwisu obejmujące ponad 20 lat pracy z elektroniką mobilną oraz ponad 10 000 urządzeń poddanych naprawom pozwala na wdrożenie ustandaryzowanych procedur diagnostycznych, ukierunkowanych na dokładną lokalizację źródła usterki bez podejmowania przypadkowych działań.

Proces naprawczy Lenovo IdeaPad Slim 1 przebiega według rygorystycznych etapów:

• Wstępna weryfikacja elektryczna: Pomiar poboru prądu z zasilacza laboratoryjnego przed i po wciśnięciu włącznika pozwala określić, na którym etapie przetwornice napięć (układy stabilizujące napięcia 3.3V, 5V, 1.8V, VCORE) napotykają opór lub zwarcie.
• Diagnostyka mikroskopowa i termowizyjna: W przypadku wykrycia zwarcia płyta główna jest analizowana za pomocą kamery termowizyjnej, co umożliwia natychmiastowe wskazanie nagrzewającego się elementu, takiego jak uszkodzony kondensator ceramiczny MLCC, tranzystor MOSFET czy kontroler KBC (układ scalony zarządzający klawiaturą, zasilaniem i podstawowymi funkcjami płyty).
• Naprawa sekcji BGA i SMD: W przypadku uszkodzeń kontrolerów zasilania, przetwornic czy pamięci flash przeprowadzamy profesjonalne lutowanie w osłonie azotu lub na stacji lutowniczej BGA (układy scalone ze spoiwem w postaci kulek pod obudową) z zachowaniem odpowiednich profili temperaturowych, co zapobiega rozwarstwieniu laminatu.
• Regeneracja i wzmacnianie konstrukcji nośnej: Wyłamane mocowania zawiasów poddajemy rekonstrukcji chemiczno-mechanicznej z użyciem zbrojonych żywic dwuskładnikowych lub wymieniamy całe elementy obudowy. W ramach procedury zawsze regulujemy siłę docisku zawiasów, aby zapobiec ponownemu uszkodzeniu w przyszłości.
• Wymiana elementów eksploatacyjnych: Wszelkie uszkodzone komponenty, takie jak gniazda zasilania, taśmy eDP, klawiatury zgrzewane w palmrest czy matryce, zastępujemy podzespołami fabrycznie nowymi, dbając o pełną kompatybilność sygnałową.

Do realizacji zleceń wykorzystujemy wyłącznie nowe komponenty, rezygnując z elementów z odzysku. W przypadku standardowych czynności konserwacyjnych, takich jak czyszczenie układu chłodzenia i wymiana past termoprzewodzących, proces trwa z reguły do 24 godzin. Bardziej złożona naprawa elektroniczna z reguły nie przekracza 3 dni. Na wykonane usługi montażowe i wymienione podzespoły udzielana jest gwarancja do 12 miesięcy.

Błędy popełniane podczas prób samodzielnej naprawy

Konstrukcja Lenovo IdeaPad Slim 1 ze względu na swoją budżetową i delikatną specyfikę jest szczególnie wrażliwa na niefachowe ingerencje. Próby samodzielnego usuwania awarii w warunkach domowych bardzo często prowadzą do powiększenia skali uszkodzeń.

Do najczęstszych błędów należą:

• Otwieranie obudowy bez odpowiednich narzędzi: Podważanie plastikowych zatrzasków metalowymi wkrętakami prowadzi do nieodwracalnego połamania rantów obudowy oraz przecięcia delikatnych ścieżek antenowych Wi-Fi prowadzonych wzdłuż krawędzi.
• Brak odłączenia baterii przed rozpoczęciem prac: Odpinanie taśmy matrycy eDP lub manipulowanie przy płycie głównej przy podłączonym akumulatorze litowo-jonowym skutkuje natychmiastowym zwarciem linii zasilania podświetlenia (często napięcie rzędu kilkunastu woltów) do linii sygnałowej procesora, co prowadzi do trwałego uszkodzenia zintegrowanego układu graficznego w procesorze SoC (System on a Chip).
• Niewłaściwy dobór śrub montażowych: Wkręcenie zbyt długiej śruby w niewłaściwy otwór w kadłubku skutkuje przebiciem plastikowej obudowy na wylot lub zwarciem wewnętrznych warstw wielowarstwowej płyty głównej.
• Próby "doginania" zablokowanych zawiasów: Zastosowanie nadmiernej siły przy zatartej konstrukcji zawiasu powoduje naprężenie szkła matrycy i jej natychmiastowe pęknięcie wewnętrzne.
• Aplikacja niewłaściwych materiałów termoprzewodzących: Użycie past o niskiej przewodności cieplnej lub zastępowanie dedykowanych termopadów pastą silikonową uniemożliwia prawidłowy transfer energii cieplnej, co pogłębia problem niestabilności systemu.

Organizacja obsługi serwisowej i wygoda logistyczna

Wszystkie usługi realizowane są w modelu mobilnym i wysyłkowym, co całkowicie eliminuje konieczność osobistego dostarczania sprzętu przez klienta. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu 40 km serwisant realizuje dojazd do 1 godziny od przyjęcia zgłoszenia. W przypadku prostszych prac programowych, konfiguracji czy podstawowej konserwacji większość usterek usuwamy podczas pierwszej wizyty bezpośrednio w miejscu wskazanym przez klienta.

Gdy problem dotyczy skomplikowanych uszkodzeń laminatu płyty głównej, zwarć w mikroukładach SMD lub wymaga użycia mikroskopu i stacji lutowniczych, urządzenie jest odbierane przez naszego kierowcę. W trybie door-to-door pełna diagnostyka laboratoryjna jest całkowicie bezpłatna, a zasada określająca brak opłat w razie braku możliwości technicznej naprawy dotyczy wyłącznie urządzeń przekazanych do diagnostyki w tym trybie. Aby zachować ciągłość pracy lub nauki podczas trwania procedur serwisowych, udostępniamy bezpłatny laptop zastępczy na cały czas trwania naprawy, bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Rozliczenia dokumentowane są w formie faktury bez VAT.

Często zadawane pytania (FAQ)

Czy w modelu Lenovo IdeaPad Slim 1 można rozbudować pamięć RAM, aby przyspieszyć działanie laptopa?
W większości wariantów tego modelu pamięć RAM jest wlutowana na stałe w płytę główną (pamięć typu LPDDR lub DDR wlutowana w technologii BGA) i urządzenie nie posiada dodatkowego gniazda SO-DIMM (slot na wymienny moduł pamięci operacyjnej). Przyspieszenie działania takiego laptopa osiąga się najczęściej poprzez profesjonalną optymalizację systemu operacyjnego, czyszczenie układu chłodzenia eliminujące dławienie termiczne lub wymianę powolnego nośnika danych na szybszy dysk SSD w modelach posiadających złącze M.2.

Co oznacza sytuacja, gdy laptop włącza się, ale na ekranie widać jedynie ciemnoniebieskie tło i napis "Default Boot Device Missing"?
Taki komunikat oznacza, że płyta główna nie może odnaleźć nośnika z zainstalowanym systemem operacyjnym. Przyczyną może być logiczne uszkodzenie partycji EFI (sektor rozruchowy systemu), awaria wbudowanej pamięci eMMC lub uszkodzenie zasilania kontrolera dysku SSD NVMe. Wymaga to wykonania diagnostyki w celu oceny sprawności nośnika oraz ewentualnego odzyskania danych.

Czy pękniętą obudowę przy zawiasie trzeba wymieniać na nową, czy można ją zregenerować?
W wielu przypadkach możliwa jest skuteczna rekonstrukcja fabrycznych gniazd montażowych przy użyciu zaawansowanych mas polimerowych i żywic przemysłowych. Jest to rozwiązanie trwałe i bezpieczne pod warunkiem jednoczesnego wyregulowania i nasmarowania mechanizmu samego zawiasu. Jeżeli jednak doszło do rozległego połamania zewnętrznych ścianek klapy lub kadłubka, zalecamy montaż fabrycznie nowych elementów konstrukcyjnych.

Jak długo trwa naprawa uszkodzonego gniazda zasilania w tym modelu?
Wymiana lub przelutowanie gniazda zasilania DC-In/USB-C wymaga demontażu płyty głównej i precyzyjnego lutowania na stanowisku mikroskopowym. Z reguły cała procedura wraz z testami obciążeniowymi układu ładowania zamyka się w czasie od 24 do 72 godzin.
