Lenovo IdeaPad V310-15-80T30070RK — dostępność części zamiennych

Konstrukcja modelu Lenovo IdeaPad V310-15-80T30070RK a zapotrzebowanie na podzespoły

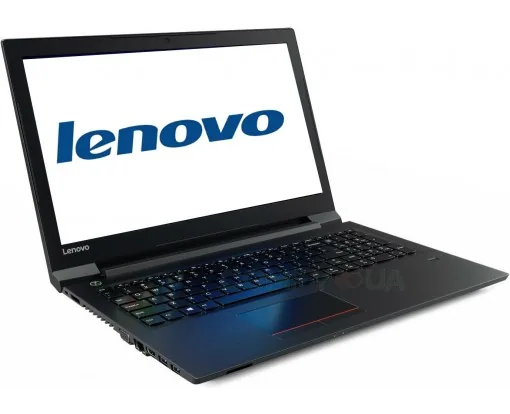

Model Lenovo IdeaPad V310-15 w konfiguracji 80T30070RK to piętnastocalowy laptop zaprojektowany z myślą o małych biurach oraz codziennych zastosowaniach domowych. Konstrukcja łączy w sobie cechy segmentu konsumenckiego z funkcjonalnością biurową, taką jak obecność zatoki Ultrabay (modułowej wnęki napędu optycznego, w której można zamontować dodatkowy dysk lub baterię wtórną) czy czytnika linii papilarnych. Wieloletnia eksploatacja tego typu urządzeń w środowisku biurowym sprawia, że poszczególne elementy ulegają naturalnemu zużyciu lub uszkodzeniom mechanicznym. Dostępność odpowiednich podzespołów zamiennych decyduje o opłacalności oraz trwałości dalszego użytkowania sprzętu.

W przypadku urządzeń przenośnych kluczowe znaczenie ma precyzyjny dobór komponentów według numeru FRU (Field Replaceable Unit, czyli unikalnego oznaczenia części zamiennej stosowanego w ekosystemie Lenovo) lub oznaczenia P/N (Part Number, fabrycznego numeru katalogowego). W modelu IdeaPad V310-15 występowało kilka wariantów płyt głównych, matryc oraz elementów obudowy, co oznacza, że przypadkowy dobór podzespołów może prowadzić do niekompatybilności elektrycznej lub problemów z dopasowaniem mechanicznym.

Najczęściej poszukiwane części zamienne w serii IdeaPad V310-15

Codzienne użytkowanie laptopa wiąże się ze stopniową degradacją elementów ruchomych, zasilających oraz peryferyjnych. W strukturze zgłoszeń dotyczących tego modelu można wyróżnić kilka głównych grup podzespołów wymagających wymiany:

• Elementy mechaniczne obudowy i zawiasy: Klapa matrycy (cover A), ramka ekranu (bezel B), obudowa klawiatury z touchpadem (palmrest C) oraz dolna pokrywa (bottom cover D). W tym modelu zawiasy (mechanizmy obrotowe łączące ekran z korpusem) charakteryzują się dużą sztywnością, co przy osłabieniu struktury tworzywa sztucznego prowadzi do wyłamywania mosiężnych tulei gwintowanych wtapianych w plastik. Wymiana uszkodzonych elementów nośnych jest niezbędna, aby uniknąć pęknięcia matrycy lub uszkodzenia taśmy sygnałowej.
• Wyświetlacze LCD i taśmy sygnałowe: W konfiguracji 80T30070RK stosowane są panele o przekątnej 15,6 cala z podświetleniem LED, współpracujące ze złączem eDP (Embedded DisplayPort, cyfrowym interfejsem przesyłania obrazu o 30 pinach). Wymiany wymagają matryce z rozbitym szkłem, pionowymi pasami wynikającymi z uszkodzenia driverów COF (Chip-on-Film, miniaturowych układów scalonych na taśmie matrycy) lub taśmy sygnałowe LVDS/eDP przetarte w osi obrotu zawiasu.
• Podzespoły układu zasilania i baterie: Ogniwa litowo-jonowe podlegają procesowi chemicznego starzenia, co objawia się spadkiem pojemności, nagłym wyłączaniem urządzenia lub fizycznym puchnięciem pakietu akumulatorów. Wymianie podlegają także gniazda zasilania DC-IN (gniazda montowane na przewodzie lub lutowane bezpośrednio do laminatu), które ulegają wypaleniu styków lub pęknięciu wewnętrznego pinu centralnego wskutek szarpnięć przewodu.
• Klawiatury i płytki dotykowe: Klawiatury wyspowe stosowane w tej serii są podatne na zalania cieczą, co powoduje korozję ścieżek na foliach przewodzących i brak reakcji wybranych rzędów klawiszy. Wymiana modułu klawiatury przywraca pełną ergonomię pisania.
• Układ chłodzenia: Wentylatory z łożyskiem ślizgowym po kilku latach pracy zacierają się, generując hałas i wibracje. Razem z wentylatorem wymienia się miedziany radiator z rurką cieplną typu heatpipe (miedzianą rurką z cieczą roboczą odprowadzającą ciepło z procesora), jeśli dojdzie do jej rozszczelnienia i utraty właściwości termicznych.

Weryfikacja kompatybilności i dobór fabrycznie nowych komponentów

Podczas doboru części zamiennych dla wariantu Lenovo IdeaPad V310-15-80T30070RK niezbędne jest przeprowadzenie precyzyjnej weryfikacji dokumentacji technicznej. Nie każdy element oznaczony ogólną nazwą serii V310 pasuje do konkretnego egzemplarza. Różnice wynikają z generacji zastosowanego procesora, obecności dedykowanego układu graficznego oraz rodzaju zastosowanej matrycy.

W procesie technologicznym korzystamy wyłącznie z nowych komponentów. Części pochodzące z demontażu czy wtórnego odzysku często posiadają ukryte wady zmęczeniowe materiału, niewidoczne mikropęknięcia ścieżek lub zużyte łożyska, co drastycznie obniża niezawodność urządzenia. Zastosowanie fabrycznie nowego podzespołu gwarantuje zachowanie parametrów elektrycznych, termicznych i mechanicznych określonych w pierwotnym projekcie urządzenia.

Szczególną uwagę zwraca się na:

• Wersję obsady złączy na płycie głównej (ilość pinów w gniazdach taśm, rozmieszczenie punktów montażowych chłodzenia).
• Parametry optyczne matrycy (rozdzielczość, powłoka antyrefleksyjna, mocowanie uszu montażowych, położenie złącza sygnałowego).
• Wymiary i pojemność akumulatora głównego oraz modułu baterii w zatoce napędu.
• Wyprowadzenia zasilania i kompatybilność układów KBC (Keyboard Controller, mikrokontrolera zarządzającego klawiaturą, zasilaniem i pracą wentylatora na płycie głównej).

Procedury serwisowe: diagnostyka, montaż i testy obciążeniowe

Wymiana jakiegokolwiek elementu sprzętowego poprzedzona jest szczegółową diagnostyką laboratoryjną. W przypadku problemów z brakiem obrazu, niestabilną pracą czy brakiem ładowania konieczne jest wykluczenie uszkodzeń na poziomie elementów dyskretnych płyty głównej, takich jak zwarcia w przetwornicach głównych (układach obniżających napięcie zasilacza do poziomów logicznych 3.3V, 5V, 1V) czy uszkodzenia tranzystorów MOSFET w kluczach wejściowych.

Po zidentyfikowaniu uszkodzonego modułu i sprowadzeniu kompatybilnej, nowej części zamiennej, proces instalacji przebiega według ściśle określonych procedur:

Montaż nowych elementów obudowy wymaga prawidłowego wyregulowania siły docisku zawiasów, aby uniknąć ponownego generowania nadmiernych naprężeń w tworzywie sztucznym. W przypadku wymiany klawiatury zgrzewanej z palmrestem stosuje się odpowiednie punkty mocujące, co zapewnia sztywność panelu podczas nacisku na klawisze.

Wymiana podzespołów układu chłodzenia zawsze łączy się z kompletną konserwacją termiczną. Zdejmuje się starą, skamieniałą pastę termoprzewodzącą i nakłada świeży związek o wysokiej przewodności cieplnej (wyrażanej w jednostkach W/mK) oraz wymienia termopady (elastyczne taśmy silikonowe odprowadzające ciepło z sekcji zasilania i pamięci VRAM).

Końcowym etapem jest przeprowadzenie procedur walidacyjnych. Laptop poddawany jest testom obciążeniowym (stress-testom sprawdzającym stabilność termiczną i elektryczną pod maksymalnym wykorzystaniem CPU i GPU), testom poprawności cykli ładowania/rozładowania baterii, a także weryfikacji działania wszystkich portów wejścia-wyjścia i urządzeń wskazujących.

Ryzyko związane z samodzielną wymianą podzespołów w laptopach

Próby samodzielnego zakupu oraz wymiany części w domowych warunkach często prowadzą do powikłań technicznych i zwiększenia kosztów naprawy. Najczęstsze błędy wynikają z braku odpowiedniego zaplecza warsztatowego oraz wiedzy z zakresu fizyki układów półprzewodnikowych:

Podstawowym zagrożeniem jest brak zabezpieczeń ESD (Electrostatic Discharge, czyli wyładowań elektrostatycznych). Ładunek zgromadzony na ciele człowieka może bez problemu przebić delikatne struktury bramek w układach scalonych na płycie głównej, doprowadzając do nieodwracalnego uszkodzenia mostka południowego lub procesora.

Kolejnym powszechnym problemem jest demontaż lub montaż taśmy matrycy eDP przy podłączonej baterii głównej. Nawet przy wyłączonym laptopie na złączu matrycy obecne jest stałe napięcie zasilania podświetlenia (napięcie głównej linii zasilania, rzędu kilkunastu woltów). Zwarcie pinu zasilania z linią sygnałową danych niskiego napięcia natychmiastowo niszczy linię transmisyjną procesora lub kontrolera graficznego.

W przypadku elementów z tworzywa sztucznego częstym błędem jest stosowanie niewłaściwej długości śrub montażowych. Wkręcenie zbyt długiej śruby powoduje przewiercenie obudowy zewnętrznej na wylot lub uszkodzenie ścieżek biegnących w warstwach wewnętrznych wielowarstwowego laminatu PCB (Printed Circuit Board).

Często zadawane pytania (FAQ)

Czy do modelu IdeaPad V310-15 można zamontować matrycę IPS zamiast fabrycznej TN?
Tak, istnieje możliwość zamontowania panelu w technologii IPS (In-Plane Switching, technologii zapewniającej szerokie kąty widzenia i lepsze odwzorowanie barw), o ile zgadza się standard komunikacji eDP, liczba pinów w złączu sygnałowym oraz fizyczne punkty mocowania w klapie matrycy. Wymaga to jednak precyzyjnego doboru modelu matrycy zgodnego z parametrami magistrali wideo.

Czy uszkodzone mocowania zawiasów wymagają wymiany całej obudowy?
Zastosowanie nowej obudowy (klapy matrycy lub palmrestu) jest rozwiązaniem optymalnym pod kątem fabrycznej sztywności i estetyki. W sytuacjach, gdy dany element jest trudno dostępny, wykonuje się specjalistyczną odbudowę gniazd gwintowanych przy użyciu chemoutwardzalnych żywic technicznych wraz z poluzowaniem siły oporu zawiasów, co przywraca pełną funkcjonalność mechaniczną.

Czym różni się bateria w zatoce napędu od baterii głównej w tym modelu?
Model V310-15 wyposażony jest w wewnętrzny akumulator główny montowany pod dolną pokrywą oraz opcjonalną wnękę napędu optycznego, w której można umieścić drugą baterię modułową. Obie baterie posiadają różne oznaczenia kształtu i złączy, a układ ładowania na płycie głównej automatycznie zarządza kolejnością ich rozładowywania oraz poborem prądu podczas ładowania.

Jak sprawdzić, czy wentylator wymaga wymiany, czy tylko czyszczenia?
Jeśli wentylator generuje metaliczny dźwięk, terkotanie, wibracje lub ma wyczuwalny luz osiowy na wirniku, łożysko uległo mechanicznemu zużyciu i czyszczenie nie przywróci cichej pracy. W takim wypadku jedynym skutecznym rozwiązaniem jest instalacja fabrycznie nowego modułu wentylatora.
