Naprawa Lenovo Ideapad 100S-11IBY-80R90043TX — najczęstsze problemy

Specyfika konstrukcyjna Lenovo IdeaPad 100S-11IBY i typowe objawy usterek

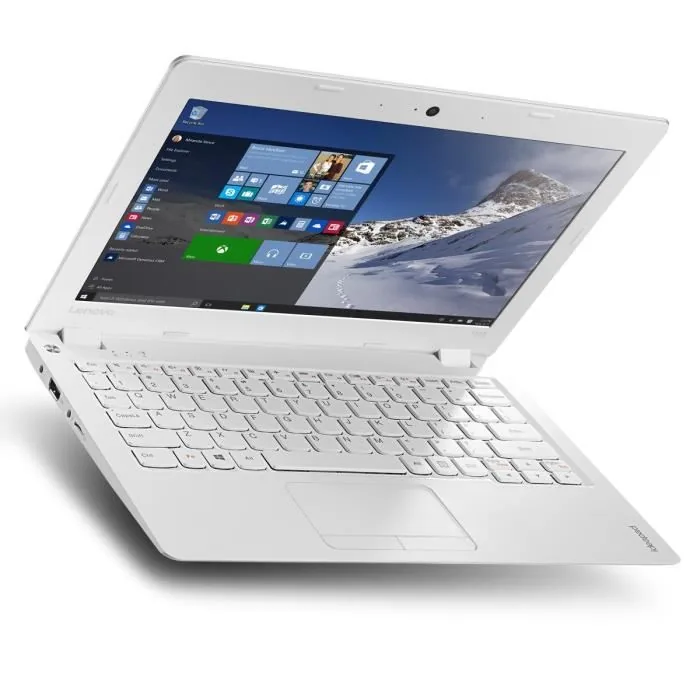

Kompaktowy laptop Lenovo IdeaPad 100S-11IBY o oznaczeniu kodowym 80R90043TX to urządzenie zaprojektowane z myślą o maksymalnej mobilności i energooszczędności. Ze względu na miniaturyzację, konstrukcja płyty głównej tego modelu w znacznym stopniu przypomina architekturę urządzeń jednoukładowych SoC (System on a Chip — zintegrowany układ scalony łączący procesor, układ graficzny oraz kontrolery pamięci w jednej strukturze krzemowej). Procesor, pamięć operacyjna RAM oraz nośnik pamięci masowej eMMC (embedded MultiMediaCard — wlutowana na stałe pamięć flash pełniąca rolę dysku systemowego) stanowią integralną część laminatu płyty głównej. Taka budowa sprawia, że wystąpienie jakiejkolwiek nieprawidłowości w działaniu podzespołów objawia się specyficznym zachowaniem urządzenia, które wymaga precyzyjnej diagnostyki elektronicznej.

W codziennej praktyce serwisowej obserwuje się szereg powtarzalnych symptomów wskazujących na uszkodzenie tego konkretnego wariantu. Do najczęstszych objawów należą sytuacje, w których laptop nie reaguje na wciśnięcie włącznika zasilania lub dioda sygnalizacyjna LED miga jednostajnie, lecz ekran pozostaje całkowicie ciemny. Częstym problemem jest również zawieszanie się systemu operacyjnego na ekranie startowym z logo producenta, ciągłe uruchamianie się środowiska naprawczego UEFI/BIOS (Unified Extensible Firmware Interface — nowoczesny interfejs układowy pośredniczący między sprzętem a systemem operacyjnym) oraz brak wykrywania nośnika danych. W wielu egzemplarzach dochodzi także do gwałtownego rozładowywania akumulatora, braku reakcji na podłączenie dedykowanego zasilacza sieciowego lub całkowitego zaniku podświetlenia matrycy TFT LCD.

Objawy te mogą mieć podłoże zarówno programowe, wynikające z uszkodzenia integralności wsadu pamięci układowej, jak i czysto sprzętowe, związane z degradacją ogniw zasilających, zwarciami w gałęziach zasilania głównego czy mechanicznym zużyciem złączy i zawiasów obudowy. Prawidłowa identyfikacja źródła problemu stanowi kluczowy krok przed przystąpieniem do jakichkolwiek procedur naprawczych.

Główne źródła awarii w modelu Lenovo IdeaPad 100S-11IBY-80R90043TX

Wysoka integracja komponentów na płycie głównej modelu 100S-11IBY niesie za sobą określone wyzwania eksploatacyjne. W toku wieloletnich prac serwisowych wyodrębniono kilka głównych obszarów, w których dochodzi do powstawania usterek:

• Awarie wlutowanej pamięci masowej eMMC: W przeciwieństwie do tradycyjnych dysków SSD montowanych w slotach M.2 lub SATA, kość eMMC jest trwale połączona z laminatem za pomocą mikrokulek lutowniczych w technologii BGA (Ball Grid Array — typ obudowy układów scalonych z wyprowadzeniami w postaci siatki połączeń kulowych). Ciągłe operacje zapisu i odczytu, połączone z pracą systemu operacyjnego, prowadzą z czasem do wyczerpania limitu cykli zapisu komórek pamięci flash NAND. Skutkuje to zablokowaniem możliwości modyfikacji danych, błędami odczytu partycji rozruchowej lub całkowitym zniknięciem dysku z poziomu konfiguracji sprzętowej.
• Uszkodzenia układu zasilania i kontrolera ładowania: Za zarządzanie energią odpowiada zaawansowany kontroler PMIC (Power Management Integrated Circuit — układ scalony zarządzania zasilaniem wielosekcyjnym). Niewielkie wahania napięcia w sieci, stosowanie nieoryginalnych ładowarek o nieodpowiednich parametrach prądowo-napięciowych lub degradacja kondensatorów filtrujących w linii głównej mogą doprowadzić do przebicia tranzystorów MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor — tranzystor polowy ze strukturą metal-tlenek-półprzewodnik) i zwarcia do masy. W takim stanie płyta główna odcina zasilanie w celu ochrony pozostałych sekcji logicznych.
• Głębokie rozładowanie i blokada pakietu akumulatora: Zastosowany pakiet litowo-polimerowy Li-Po jest wrażliwy na długotrwałe pozostawanie w stanie zerowego naładowania. Wewnętrzny mikrokontroler BMS (Battery Management System — elektroniczny system zarządzania i zabezpieczenia ogniw akumulatora) w przypadku spadku napięcia na poszczególnych celach poniżej bezpiecznego progu odcina obwód wyjściowy. Urządzenie przestaje wówczas pracować na samej baterii, a ponowne zainicjowanie procesu ładowania wymaga interwencji laboratoryjnej lub wymiany całego pakietu na fabrycznie nowy element.
• Uszkodzenia mechaniczne złącza zasilania DC-Jack: Z uwagi na niewielkie gabaryty gniazda ładowania oraz brak dodatkowego metalowego wzmocnienia konstrukcyjnego wewnątrz obudowy, naprężenia powstające podczas podłączania i odłączania przewodu zasilającego przenoszą się bezpośrednio na piny lutownicze. Powoduje to powstawanie mikropęknięć, zjawisko iskrzenia pod obciążeniem oraz brak stabilnego kontaktu elektrycznego.
• Korozja i uszkodzenia ścieżek po zalaniu cieczą: Pasywny układ chłodzenia pozbawiony wentylatora oznacza, że obudowa posiada nieliczne szczeliny wentylacyjne, jednak ciecz przedostająca się przez klawiaturę membranową trafia bezpośrednio na newralgiczne elementy płyty głównej. Nawet niewielka ilość płynu w połączeniu z obecnością napięcia podtrzymującego zegar czasu rzeczywistego RTC (Real-Time Clock — niezależny zegar sprzętowy taktujący system) wywołuje gwałtowny proces elektrolizy i degradacji miedzianych przelotek wielowarstwowego laminatu PCB.
• Naprężenia zawiasów i pęknięcia taśmy sygnałowej eDP: Sztywność mechanizmu zawiasów ekranu w połączeniu z plastikową obudową matrycy wywołuje naprężenia, które mogą uszkodzić wiązkę sygnałową eDP (Embedded DisplayPort — cyfrowy interfejs przesyłu obrazu wysokiej rozdzielczości do matrycy). Objawia się to poziomymi pasami na ekranie, migotaniem obrazu przy zmianie kąta nachylenia pokrywy lub całkowitym brakiem podświetlenia ledowego.

Procedury diagnostyczne i metodyka napraw w naszym serwisie

Doświadczenie serwisu budowane przez ponad 20 lat oraz wiedza zdobyta przy obsłudze ponad 10 000 urządzeń pozwalają na precyzyjne realizowanie nawet najbardziej skomplikowanych procedur mikrolutowniczych. Każda naprawa rozpoczyna się od szczegółowych pomiarów elektrycznych, co pozwala na bezbłędną identyfikację uszkodzonego komponentu bez konieczności niepotrzebnej wymiany całej płyty głównej.

Pomiary oscyloskopowe i termowizyjna analiza obwodów

W przypadku urządzeń, które nie włączają się lub wyłączają samoczynnie pod obciążeniem, wykonujemy pomiary rezystancji na wszystkich cewkach przetwornic napięć pomocniczych (linii zasilania 3.3V, 5V, 1.8V, 1.05V oraz zasilania rdzenia procesora VCORE). W celu wykrycia elementów generujących nadmierne ciepło na skutek zwarć wewnętrznych wykorzystujemy kamerę termowizyjną o wysokiej czułości termicznej. Pozwala to na natychmiastowe zlokalizowanie uszkodzonych kondensatorów ceramicznych MLCC (Multi-Layer Ceramic Capacitor — wielowarstwowy kondensator ceramiczny do montażu powierzchniowego) lub uszkodzonych sterowników przetwornic bez narażania ścieżek sygnałowych na przegrzanie.

Programowanie pamięci Flash SPI i rekonfiguracja wsadu

Jeśli przyczyną niestabilnej pracy jest uszkodzenie oprogramowania układowego, kość pamięci SPI Flash (Serial Peripheral Interface — magistrala komunikacyjna używana do programowania pamięci nieulotnych) zostaje wylutowana ze struktury płyty i umieszczona w dedykowanym programatorze stanowiskowym. Wykonujemy pełny odczyt zawartości, weryfikację sum kontrolnych oraz czyszczenie regionu ME/TXE (Trusted Execution Engine — podsystem bezpieczeństwa i zarządzania sprzętowego zintegrowany w procesorach), co przywraca prawidłową inicjalizację płyty i eliminuje problemy z opóźnionym startem lub brakiem obrazu.

Wymiana komponentów BGA i SMD

Prace z zakresu lutowania układów scalonych BGA oraz drobnych elementów SMD (Surface Mount Device — podzespoły przeznaczone do bezpośredniego montażu powierzchniowego na płytce drukowanej) prowadzimy przy użyciu profesjonalnych stacji lutowniczych na podczerwień i gorące powietrze, z zachowaniem ściśle określonych profili temperaturowych zapobiegających delaminacji wielowarstwowej płyty PCB. Wymieniane układy zasilania PMIC, gniazda DC-Jack, złącza taśm flex oraz przetwornice napięcia to wyłącznie nowe, nigdy używane komponenty, co zapewnia stabilność parametrów elektrycznych.

Regeneracja mocowań zawiasów i układów mechanicznych

W przypadku wyłamania gniazd śrub montażowych w dolnej obudowie lub klapie matrycy stosujemy specjalistyczne kompozyty żywiczne o podwyższonej odporności na ścinanie. Odtwarzamy fabryczną geometrię punktów podparcia, a same zawiasy poddajemy precyzyjnej regulacji siły docisku, co zapobiega powtórnemu uszkodzeniu obudowy i chroni delikatną taśmę matrycy przed przetarciem.

Cały proces realizowany jest w ramach sprawnego łańcucha logistycznego. Nasz mobilny zespół serwisowy zapewnia dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych urządzenie jest bezpiecznie transportowane przez kierowcę w trybie door-to-door, gdzie diagnoza laptopa jest całkowicie darmowa. Na czas trwania procedury oferujemy bezpłatny laptop zastępczy, wydawany na cały okres realizacji zlecenia, bez konieczności wpłacania kaucji i bez limitu czasowego. Większość usterek usuwamy podczas pierwszej wizyty, natomiast standardowy czas naprawy w trybie laboratoryjnym z reguły nie przekracza 3 dni (procedury takie jak czyszczenie czy przyspieszanie realizowane są do 24 godzin). Na wszystkie wykonane usługi i zamontowane podzespoły udzielana jest pisemna gwarancja do 12 miesięcy, a rozliczenie może zostać potwierdzone dokumentem, jakim jest faktura bez VAT.

Ryzyko związane z samodzielnymi próbami naprawy

Ze względu na miniaturową konstrukcję serii IdeaPad 100S, próby samodzielnego usuwania usterek w warunkach domowych bardzo często kończą się nieodwracalnym uszkodzeniem sprzętu. Poniżej przedstawiono najczęstsze błędy popełniane przez użytkowników:

• Używanie nieodpowiednich narzędzi do otwierania obudowy: Próby podważania plastikowych zatrzasków metalowymi wkrętakami prowadzą do wyszczerbienia krawędzi, pęknięcia ramki ekranu oraz przypadkowego przecięcia wewnętrznych taśm sygnałowych łączących płytkę touchpada i klawiaturę.
• Brak ochrony ESD podczas manipulacji przy podzespołach: Wyładowania elektrostatyczne ESD (Electrostatic Discharge — nagły przepływ prądu między obiektami o różnych potencjałach wywołany elektrycznością statyczną) są niewidoczne dla oka, ale mogą trwale zniszczyć czułe bramki tranzystorów wewnątrz procesora SoC lub uszkodzić pamięć operacyjną RAM.
• Brak odłączenia zasilania akumulatorowego przed pracami: Nawet przy wyłączonym laptopie na płycie głównej obecne są napięcia pomocnicze. Odpinanie taśmy matrycy LCD lub manipulowanie przy złączach podłączonym pakietem bateryjnym powoduje natychmiastowe zwarcie linii zasilania podświetlenia (często rzędu kilkunastu woltów) z liniami sygnałowymi procesora, co skutkuje jego trwałym spaleniem.
• Próby wygrzewania płyty głównej: Stosowanie domowych opalarek lub piekarników w celu rzekomego "zresetowania połączeń lutowniczych" BGA prowadzi do zwichrowania laminatu PCB, stopienia plastikowych gniazd i całkowitego zniszczenia struktury krzemowej układów scalonych.
• Modyfikacja oprogramowania BIOS z niepewnych źródeł: Wgrywanie niezweryfikowanych wsadów pamięci układowej za pomocą amatorskich programatorów często powoduje utratę unikalnych kluczy licencyjnych, numerów seryjnych DMI (Desktop Management Interface — struktura danych przechowująca unikalne informacje o konfiguracji komputera) oraz permanentne zablokowanie startu płyty.

Wskazówki eksploatacyjne i profilaktyka

Aby zminimalizować ryzyko wystąpienia awarii w Lenovo IdeaPad 100S-11IBY-80R90043TX, warto wdrożyć podstawowe zasady bezpiecznej eksploatacji:

• Stosować wyłącznie sprawdzone zasilacze o stabilizowanym napięciu wyjściowym i odpowiedniej wydajności prądowej, unikając tanich zamienników uniwersalnych.
• Zwracać uwagę na delikatne otwieranie pokrywy laptopa, chwytając za jej centralną część, a nie za jeden z rogów, co równomiernie rozkłada siły działające na zawiasy.
• Unikać całkowitego rozładowywania akumulatora do poziomu zerowego — podłączać zasilacz, gdy wskaźnik naładowania osiągnie poziom około 15-20%.
• Regularnie tworzyć kopie zapasowe newralgicznych danych na zewnętrznych nośnikach pamięci lub w chmurze, pamiętając o ograniczonej żywotności wbudowanych pamięci eMMC.
• W przypadku kontaktu z jakąkolwiek cieczą natychmiast odłączyć zasilacz sieciowy i przekazać sprzęt do specjalistycznej weryfikacji bez podejmowania prób włączania.

Często zadawane pytania (FAQ)

Czy w modelu Lenovo IdeaPad 100S-11IBY można wymienić dysk na większy?
Odpowiedź: W tym konkretnym modelu nośnik pamięci eMMC jest wlutowany na stałe w strukturę płyty głównej i laptop nie posiada dodatkowego slotu M.2 ani złącza SATA na tradycyjny dysk 2,5 cala. Zwiększenie przestrzeni na dane realizuje się poprzez zastosowanie szybkiej karty pamięci wbudowanego czytnika microSD lub poprzez wymianę płyty głównej na wariant o większej pojemności fabrycznej.

Dlaczego laptop nie uruchamia się mimo podłączonego zasilacza i świecącej diody ładowania?
Odpowiedź: Świecenie diody oznacza jedynie obecność napięcia wejściowego w początkowej sekcji zasilania. Brak startu wskazuje zazwyczaj na uszkodzenie przetwornicy pomocniczej, uszkodzenie wsadu pamięci BIOS/UEFI, zwarcie w linii zasilania procesora lub zablokowanie szyny komunikacyjnej przez uszkodzony kontroler PMIC.

Co oznacza komunikat "No Bootable Device" pojawiający się zaraz po włączeniu komputera?
Odpowiedź: Komunikat ten informuje, że płyta główna nie może odnaleźć nośnika z zainstalowanym systemem operacyjnym. Najczęściej wynika to z uszkodzenia wbudowanej kości eMMC, uszkodzenia tablicy partycji GPT/MBR lub przestawienia trybu rozruchu w ustawieniach oprogramowania układowego z UEFI na Legacy.

Jak szybko można zdiagnozować usterkę w przypadku braku reakcji na włącznik?
Odpowiedź: Wstępne pomiary napięć na głównych gałęziach zasilania oraz test poboru prądu przez zasilacz laboratoryjny pozwalają określić charakter usterki w ciągu kilkunastu minut. W trybie door-to-door szczegółowa diagnoza laboratoryjna jest bezpłatna, a łączny czas naprawy z reguły nie przekracza 3 dni roboczych.
