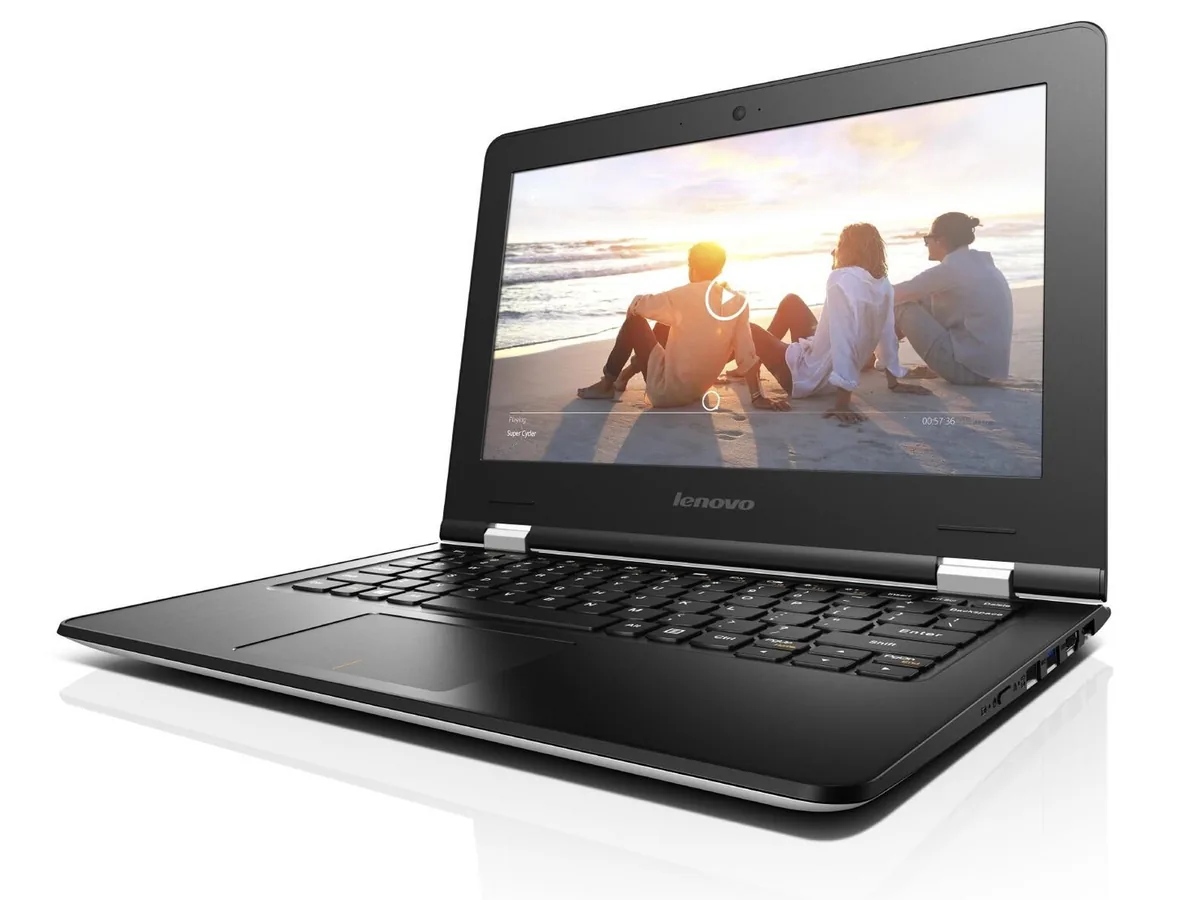

Naprawa Lenovo IdeaPad 300S-11IBR Netbook — najczęstsze problemy

Charakterystyka konstrukcji netbooka Lenovo IdeaPad 300S-11IBR i specyfika usterek

Kompaktowe komputery przenośne z segmentu subnotebooków, do których zalicza się Lenovo IdeaPad 300S-11IBR, zostały zaprojektowane z myślą o maksymalnej mobilności i niskim zużyciu energii. Niewielka matryca o przekątnej jedenastu cali, zintegrowana płyta główna oraz zredukowana do minimum przestrzeń wewnątrz obudowy sprawiają, że konstrukcja ta różni się diametralnie od standardowych laptopów biurowych czy gamingowych. W tym modelu zastosowano energooszczędne procesory zintegrowane w standardzie BGA (Ball Grid Array — układ scalony przylutowany bezpośrednio do laminatu płyty głównej za pomocą mikroskopijnych kulek cynowych), pamięć operacyjną wlutowaną na stałe oraz pamięć masową w technologii eMMC (embedded MultiMediaCard — zintegrowana pamięć flash wlutowana w płytę główną) lub standardowy dysk montowany w wąskim slocie.

Ze względu na dużą gęstość upakowania komponentów oraz bezwentylatorowy (pasywny) lub miniaturowy układ chłodzenia z małym radiatorem, urządzenie to podlega specyficznym naprężeniom termicznym i mechanicznym. Niezależny serwis laptopów realizuje kompleksową diagnostykę oraz naprawy całej linii Lenovo IdeaPad, uwzględniając unikalne ograniczenia techniczne miniaturowych płyt głównych. Wieloletnie doświadczenie obejmujące ponad 20 lat pracy z elektroniką mobilną oraz ponad 10 000 urządzeń poddanych procedurom naprawczym pozwala na precyzyjne lokalizowanie problemów, które w autoryzowanych punktach często kończą się nieopłacalną propozycją wymiany całego podzespołu bazowego.

W codziennej eksploatacji netbooka Lenovo IdeaPad 300S-11IBR najczęściej obserwuje się objawy związane z brakiem reakcji na włącznik, niestabilnością zasilania, uszkodzeniami mechanicznymi zawiasów, degradacją wbudowanej pamięci masowej oraz problemami z poprawnym wyświetlaniem obrazu. Zrozumienie natury tych awarii jest kluczowe dla przeprowadzenia skutecznej naprawy na poziomie mikrolutowniczym i układowym.

Typowe objawy i warianty problemów sprzętowych w modelu IdeaPad 300S-11IBR

Objawy zgłaszane przez użytkowników modelu 300S-11IBR można podzielić na kilka wyraźnych grup usterek, wynikających z architektury sprzętowej tego netbooka:

• Brak reakcji na przycisk zasilania lub diody sygnalizacyjne migające cyklicznie: Netbook nie uruchamia się, nie reaguje na podłączenie dedykowanego zasilacza lub po wciśnięciu włącznika diody zapalają się na ułamek sekundy i natychmiast gasną. Problem ten przeważnie wskazuje na zwarcie w głównej linii zasilania (VCC_CORE lub linia główna 19V/20V) albo uszkodzenie sekcji przetwornicy DC-DC (układu obniżającego napięcie stałe do poziomów wymaganych przez mikroukłady).
• Brak startu procedury POST (Power-On Self-Test): Urządzenie włącza diodę zasilania, jednak ekran pozostaje całkowicie czarny, a procesor nie podejmuje pracy. Sytuacja taka bywa wywołana uszkodzeniem zawartości pamięci flash układu SPI BIOS/UEFI (podstawowego oprogramowania układowego płyty głównej) lub przerwaniem połączeń BGA pod układem SoC (System on a Chip — jednoukładowy system integrujący procesor, układ graficzny i kontroler pamięci).
• Zawieszanie systemu, błędy odczytu danych lub komunikat braku nośnika rozruchowego: W modelach wyposażonych w pamięć eMMC uszkodzenie komórek pamięci flash prowadzi do nagłych błędów systemu operacyjnego (BSOD — Blue Screen of Death, niebieski ekran błędu), zawieszania się pracy urządzenia podczas ładowania lub komunikatu "No bootable device" (brak urządzenia rozruchowego). Pamięć flash ma ograniczoną liczbę cykli zapisu i po kilku latach intensywnej pracy w małym netbooku może ulec trwałej degradacji.
• Pęknięcia mocowań zawiasów i rozwarstwienie obudowy: Miniaturowa klapa matrycy oraz dolna obudowa (kadłubek) posiadają mosiężne tuleje gwintowane wprasowane w cienki plastik. Opór stawiany przez wysychający smar w zawiasach powoduje wyłamywanie gniazd mocujących, co prowadzi do unoszenia się palmrestu (górnej części obudowy wokół klawiatury) podczas otwierania pokrywy oraz ryzyka przecięcia taśmy sygnałowej eDP (embedded DisplayPort — cyfrowy interfejs przesyłający sygnał wideo do matrycy).
• Problemy z ładowaniem baterii i uszkodzenia gniazda zasilania: Wygięcia lub pęknięcia wewnętrznego pinu w gnieździe zasilania prądem stałym (DC-IN jack) powodują niestabilne ładowanie pakietu akumulatorów litowo-jonowych, nagrzewanie się wtyczki oraz restartowanie urządzenia przy poruszeniu kablem.

Diagnostyka układów zasilania, BIOS oraz pamięci masowej w serwisie

Rzetelna naprawa każdego urządzenia z serii Lenovo IdeaPad rozpoczyna się od szczegółowej diagnostyki pomiarowej. W przypadku netbooka IdeaPad 300S-11IBR nie stosuje się wymiany podzespołów na ślepo, lecz precyzyjne pomiary oscyloskopowe oraz multimetrowe na płycie głównej pozbawionej zasilania oraz w stanach czuwania (S5, S3, S0 — stany energetyczne według specyfikacji ACPI określające poziomy uśpienia i aktywności podzespołów).

Procedura serwisowa obejmuje następujące kroki techniczne:

1. Weryfikacja linii zasilania i próba zwarciowa: Przy użyciu zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej lokalizowane są elementy pasywne (kondensatory ceramiczne SMD, rezystory pomiarowe) lub aktywne (tranzystory MOSFET — polowe tranzystory z izolowaną bramką, sterowniki przetwornic PWM), które uległy przebiciu i blokują pracę przetwornicy głównej. Wymiana uszkodzonego elementu przywraca prawidłowe napięcia w gałęziach zasilania procesora i pamięci RAM.

2. Programowanie pamięci SPI Flash: Jeśli płyta pobiera prawidłowy prąd w stanie czuwania, lecz nie inicjuje obrazu, kość pamięci BIOS/UEFI zostaje wylutowana lub podłączona do zewnętrznego programatora pamięci flash w celu weryfikacji sumy kontrolnej. Wgrywany jest czysty wsad fabryczny z wyczyszczonym regionem TXE/ME (Trusted Execution Engine / Management Engine — podsystem zarządzania wbudowany w procesor), co eliminuje opóźnienia startu oraz problemy z brakiem obrazu.

3. Naprawa pamięci masowej i rekonstrukcja podsystemu danych: W przypadku uszkodzenia modułu eMMC przeprowadzana jest analiza możliwości montażu alternatywnego dysku na złączu SATA lub wymiana układu BGA pamięci na nowy komponent z użyciem stacji lutowniczej na gorące powietrze (hot-air) i precyzyjnego pozycjonowania optycznego. W urządzeniach wykorzystywane są wyłącznie nowe części, co zapewnia stabilność zapisu danych.

4. Regeneracja toru termicznego: Pasywny układ chłodzenia wymaga zastosowania materiałów termoprzewodzących o wysokiej gęstości (specjalistyczne pasty termoprzewodzące oraz termopady o dobranej sprężystości i przewodności cieplnej). Zapewnia to skuteczne odprowadzanie ciepła ze struktury krzemowej procesora na aluminiową płytę rozpraszającą ciepło.

Naprawa mechaniki obudowy, zawiasów oraz gniazd w Lenovo IdeaPad 300S

Złożoność konstrukcyjna miniaturowej obudowy Lenovo IdeaPad 300S-11IBR wymaga precyzyjnych prac z zakresu inżynierii materiałowej. Wyłamane gniazda śrub w kadłubku nie mogą być naprawiane za pomocą zwykłych klejów montażowych, ponieważ siły skręcające generowane przez zawiasy natychmiast zerwą prowizoryczne łączenie.

W ramach procedury naprawy mechanicznej wykonujemy:

• Rekonstrukcję chemiczną tulei montażowych: Wykorzystywane są dwuskładnikowe żywice metakrylowe o strukturze wiążącej tworzywo sztuczne ABS/PC. Zapewnia to fabryczną sztywność punktów kotwiczenia zawiasów w dolnej misie oraz w klapie matrycy.
• Regulację siły docisku zawiasów: Każdy zawias poddawany jest czyszczeniu z utlenionego smaru i mikroskopijnej regulacji nakrętki samohamownej na osi obrotu. Zmniejszenie oporu mechanicznego zabezpiecza nowo zrekonstruowane punkty montażowe przed ponownym pęknięciem.
• Wymianę lub regenerację taśmy matrycy eDP: Przetarte lub naderwane linie sygnałowe powodujące migotanie ekranu, paski na matrycy lub brak podświetlenia LED są wymieniane na nowe wiązki przewodów o fabrycznym ekranowaniu magnetycznym.
• Wymianę gniazda DC-IN: Uszkodzone gniazdo zasilania jest wylutowywane ze slotu lub wymieniane wraz z fabryczną wiązką kablową, eliminując ryzyko iskrzenia i uszkodzenia układu ładowarki baterii (charger IC — kontrolera zarządzającego ładowaniem ogniw).

Błędy przy samodzielnych próbach naprawy netbooka

Samodzielne ingerencje w miniaturową elektronikę modelu Lenovo IdeaPad 300S-11IBR bez odpowiedniego zaplecza pomiarowego i lutowniczego niosą za sobą wysokie ryzyko trwałego uszkodzenia podzespołów. Do najczęstszych błędów należą:

• Otwieranie obudowy bez odpięcia zintegrowanej baterii: W tym modelu bateria znajduje się wewnątrz obudowy. Próba demontażu płyty, taśmy matrycy lub gniazd przy podłączonym akumulatorze prowadzi do natychmiastowego zwarcia linii zasilania matrycy z linią danych procesora. Skutkuje to trwałym uszkodzeniem linii graficznej wewnątrz procesora SoC.
• Używanie klejów cyjanoakrylowych (typu kropelka): Kleje te tworzą kruchą, twardą spoinę, która pod wpływem pracy zawiasu pęka w ciągu kilku godzin. Ponadto opary cyjanoakrylu powodują chemiczne zmatowienie powierzchni plastiku oraz powłok antyrefleksyjnych matrycy.
• Stosowanie zbyt grubych termopadów: Zastosowanie nieodpowiedniego materiału termoprzewodzącego na procesorze powoduje naprężenia mechaniczne płyty głównej i wygięcie laminatu, co zrywa połączenia lutowane pod układem BGA.
• Niewłaściwy dobór śrub montażowych: Wkręcenie zbyt długiej śruby w obudowę o małej grubości powoduje przewiercenie tworzywa na wylot, uszkodzenie warstwy zewnętrznej palmrestu, a w skrajnych przypadkach zwarcie ścieżek na laminacie wielowarstwowym PCB (Printed Circuit Board).

Organizacja serwisu i standardy obsługi urządzeń Lenovo

Niezależny serwis laptopów realizuje naprawy urządzeń marki Lenovo (w tym linii ThinkPad, IdeaPad, Yoga, Legion, ThinkBook, Chromebook, LOQ oraz V-series) w modelu mobilnym, opartym na bezpośrednim dojeździe do klienta lub transporcie sprzętu. Taka organizacja eliminuje konieczność osobistego dostarczania urządzenia i skraca czas reakcji.

Kluczowe standardy realizowanych usług:

• Zasięg i czas reakcji: Dojazd jest realizowany w czasie do 1 godziny na terenie Warszawy oraz w okolicach w promieniu do 40 km. Zgłoszenia przyjmowane są w trybie 24/7.
• Model door-to-door i diagnostyka: W przypadku przekazania laptopa kierowcy w trybie door-to-door, diagnoza poprzedzająca naprawę w warunkach laboratoryjnych jest bezpłatna. Zasada braku opłat w przypadku braku możliwości usunięcia usterki obowiązuje wyłącznie w tym trybie. W przypadku bezpośredniej wizyty serwisanta na miejscu wykonywana praca diagnostyczna i naprawcza jest usługą rozliczaną standardowo, natomiast sam dojazd pozostaje bezpłatny.
• Czas realizacji: Czas standardowej naprawy z reguły nie przekracza 3 dni roboczych. Czynności konserwacyjne, czyszczenie układu chłodzenia oraz optymalizacja oprogramowania realizowane są w czasie do 24 godzin.
• Gwarancja i części: Na wykonane prace oraz zamontowane podzespoły udzielana jest gwarancja do 12 miesięcy. W procesie naprawczym stosowane są wyłącznie nowe części, co wyklucza ryzyko montażu zużytych elementów z demontażu.
• Ciągłość pracy: Na cały czas trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter awarii nie wymaga zaawansowanych prac mikrolutowniczych na zdemontowanej płycie głównej. Na wykonane usługi wystawiana jest faktura bez VAT.

Często zadawane pytania (FAQ)

Czy w Lenovo IdeaPad 300S-11IBR można rozbudować pamięć RAM, aby przyspieszyć działanie netbooka?
W większości konfiguracji modelu IdeaPad 300S-11IBR pamięć operacyjna RAM jest na stałe wlutowana w płytę główną w technologii BGA bez dodatkowego slotu SO-DIMM (gniazda na moduły pamięci). Przyspieszenie pracy urządzenia osiąga się poprzez optymalizację środowiska systemowego, eliminację zbędnych procesów w tle, konserwację termiczną zapobiegającą zjawisku thermal throttlingu (obniżania taktowania procesora pod wpływem temperatury) lub wymianę nośnika danych na szybszy moduł SSD.

Dlaczego netbook nagle przestał reagować na ładowarkę, mimo że zasilacz działa?
Przyczyną jest najczęściej mechaniczne uszkodzenie wewnętrznych styków gniazda zasilania DC-IN lub przebicie w układzie zabezpieczeń wejściowych na płycie głównej (pierwszy klucz MOSFET na linii 19V/20V). W takiej sytuacji zasilacz przechodzi w stan zabezpieczenia przeciwzwarciowego, a prąd nie dociera do układu ładowania baterii i przetwornic.

Jakie są objawy uszkodzenia pamięci eMMC w tym modelu?
Podstawowe objawy to częste zawieszanie się systemu podczas wykonywania operacji zapisu, błędy aktualizacji, samoczynne restarty urządzenia, a ostatecznie brak wykrywania dysku przez BIOS i komunikat o braku nośnika rozruchowego. Wymaga to profesjonalnej diagnostyki kontrolera pamięci na płycie głównej.

Czy po naprawie wyłamanych zawiasów obudowa zachowa swoją wytrzymałość?
Prawidłowo wykonana rekonstrukcja chemiczna gniazd montażowych przy użyciu żywic technicznych w połączeniu z wyregulowaniem oporu osi zawiasów przywraca pełną stabilność konstrukcji. Zapewnia to płynne otwieranie pokrywy bez ryzyka ponownego rozwarstwiania elementów kadłubka.
