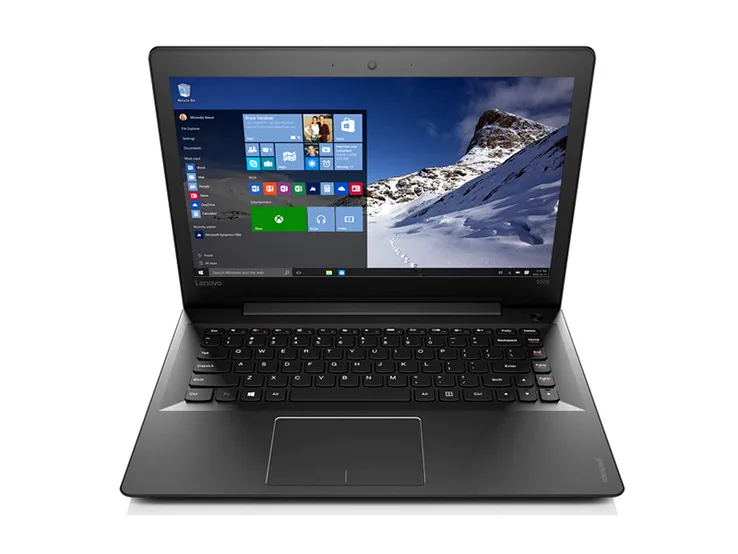

Naprawa Lenovo IdeaPad 500s-14ISK Notebook — najczęstsze problemy

Charakterystyka modelu Lenovo IdeaPad 500s-14ISK i typowe objawy awarii

Model Lenovo IdeaPad 500s-14ISK to czternastocalowy notebook łączący kompaktową konstrukcję z procesorami Intel Core szóstej generacji (architektura Skylake) oraz, w wybranych konfiguracjach, z dedykowaną kartą graficzną NVIDIA GeForce. Ze względu na zwartą obudowę typu slim oraz specyficzne rozwiązania konstrukcyjne, urządzenie to po kilku latach intensywnej eksploatacji wykazuje powtarzalny zestaw usterek sprzętowych oraz programowych. Użytkownicy najczęściej zgłaszają trudności związane z uruchomieniem komputera, niestabilną pracą układu zasilania, postępującym przegrzewaniem się podzespołów, a także fizycznymi uszkodzeniami zawiasów i mocowań matrycy LCD (wyświetlacza ciekłokrystalicznego).

Do powszechnych symptomów nieprawidłowego działania tego modelu należą sytuacje, w których po wciśnięciu włącznika diody kontrolne zapalają się, wentylator zaczyna pracować, lecz na ekranie nie pojawia się żaden obraz (objaw określany w diagnostyce jako brak procedury POST, czyli testu autodiagnostycznego przeprowadzanego przez oprogramowanie układowe płyty głównej). Inne często spotykane zachowania to samoczynne wyłączanie się notebooka pod obciążeniem, gwałtowne spowolnienie pracy systemu operacyjnego (zjawisko throttlingu termicznego, czyli celowego obniżania taktowania procesora w celu uniknięcia uszkodzenia termicznego) oraz brak reakcji na podłączenie dedykowanego zasilacza sieciowego.

Problemy z układem zasilania i ładowania baterii

Jednym z najbardziej newralgicznych punktów w modelu IdeaPad 500s-14ISK jest sekcja zasilania prądem stałym. Składa się ona zarówno z fizycznego gniazda zasilania DC-in (złącza zintegrowanego na przewodzie lub lutowanego do płyty głównej), jak i rozbudowanego układu przetwornic napięć oraz kontrolera ładowania (układu scalonego typu charger IC, odpowiedzialnego za zarządzanie przepływem prądu między zasilaczem, baterią a resztą podzespołów).

Wraz z upływem czasu i mechanicznymi naprężeniami dochodzi do poluzowania styków gniazda zasilania, co objawia się przerywaniem ładowania przy poruszaniu kablem. Niestabilny styk generuje iskrzenie i mikroskopijne skoki napięcia, które bezpośrednio zagrażają elementom zabezpieczającym na płycie głównej. W tym modelu awariom ulegają klucze wejściowe MOSFET (tranzystory polowe sterujące dopływem napięcia głównej linii zasilania 19V) oraz ceramiczne kondensatory SMD (elementy montowane powierzchniowo, filtrujące zakłócenia). Zwarcie na głównej linii zasilania całkowicie uniemożliwia włączenie laptopa i powoduje, że urządzenie nie reaguje na żaden przycisk.

Kolejnym wariantem usterki w obrębie sekcji zasilania jest degradacja zintegrowanego pakietu akumulatorów litowo-polimerowych (baterii wewnętrznej). Zużycie chemiczne ogniw lub uszkodzenie elektroniki sterującej BMS (Battery Management System — układu kontrolującego napięcia na poszczególnych celach) prowadzi do sytuacji, w której laptop wyłącza się natychmiast po odłączeniu kabla sieciowego, mimo że system operacyjny raportuje wysoki poziom naładowania.

Awaria oprogramowania układowego UEFI/BIOS oraz pamięci CMOS

W notebookach Lenovo IdeaPad 500s-14ISK stosunkowo często dochodzi do uszkodzenia zawartości pamięci flash SPI (nieulotnej pamięci przechowującej wsad UEFI/BIOS, czyli podstawowy kod startowy komputera). Uszkodzenie logiczne struktury BIOS objawia się zazwyczaj brakiem obrazu na matrycy i zewnętrznych monitorach przy jednoczesnym działaniu diod sygnalizacyjnych i wentylatora. Urządzenie sprawia wrażenie włączonego, ale nie przechodzi do fazy ładowania systemu operacyjnego.

Do korupcji wsadu dochodzi z reguły podczas nieudanych automatycznych aktualizacji systemu, nagłego zaniku zasilania w trakcie procedury zapisu lub wskutek naturalnego zużycia komórek pamięci w kości flash. W takich przypadkach konieczna jest fizyczna interwencja w obrębie płyty głównej, wylutowanie układu pamięci i jego ponowne zaprogramowanie na programatorze sprzętowym z wyczyszczonym regionem ME (Intel Management Engine — autonomicznym podsystemem procesora odpowiedzialnym m.in. za kontrolę zegarów i inicjalizację sprzętu).

Układ chłodzenia, przegrzewanie i usterki dedykowanego układu graficznego

Smukła obudowa modelu 500s-14ISK stawia wysokie wymagania przed układem odprowadzania ciepła. Składa się on z miedzianego ciepłowodu (heatpipe — rurki cieplnej wypełnionej czynnikiem roboczym zmieniającym stan skupienia), radiatora z gęsto ułożonymi aluminiowymi lamelami oraz wentylatora promieniowego. Z biegiem czasu pomiędzy wylotem wentylatora a radiatorem tworzy się zwarta bariera z kurzu i włókien, potocznie nazywana filcem termicznym.

Zablokowany przepływ powietrza, w połączeniu ze stwardniałą pastą termoprzewodzącą (materiałem wypełniającym mikroskopijne nierówności między rdzeniem krzemowym a miedzianą podstawą radiatora), prowadzi do drastycznego wzrostu temperatur pracy. W modelach wyposażonych w dedykowany układ graficzny NVIDIA długotrwałe przegrzewanie skutkuje degradacją spoiwa lutowniczego BGA (Ball Grid Array — połączeń w postaci kulek cynowych łączących układ scalony z laminatem płyty głównej) lub uszkodzeniem samej struktury krzemowej procesora graficznego. Objawami takiej usterki są artefakty graficzne (linie, kwadraty, zniekształcenia wyświetlanego obrazu), zawieszanie się systemu podczas uruchamiania aplikacji 3D lub błędy sterownika ekranu (kod błędu 43 w menedżerze urządzeń).

Mechaniczne uszkodzenia obudowy, zawiasów i taśmy matrycy eDP

Konstrukcja zawiasów w serii IdeaPad 500s opiera się na metalowych ramionach mocowanych do plastikowych tulei zatopionych w pokrywie matrycy oraz dolnej obudowie (kadłubku). Z upływem czasu mechanizm zawiasu ulega zatarciu na skutek wysychania smaru technicznego, co powoduje skokowy wzrost oporu przy otwieraniu i zamykaniu klapy.

Siły działające na plastikowe gniazda prowadzą do ich wyłamania. W początkowej fazie użytkownik obserwuje rozchodzenie się ramek ekranu i unoszenie obudowy w narożnikach. Jeśli problem nie zostanie rozwiązany, luźne elementy mechaniczne mogą doprowadzić do uszkodzenia lub przecięcia taśmy sygnałowej eDP (Embedded DisplayPort — wielożyłowej wiązki przesyłającej sygnał wideo i zasilanie podświetlenia do matrycy). Zwarcie w wiązce eDP jest szczególnie groźne, ponieważ linia zasilania podświetlenia (często przekraczająca kilkanaście woltów) może zetknąć się z liniami sygnałowymi procesora, co prowadzi do natychmiastowego zniszczenia układu hybrydowego CPU (zintegrowanego procesora głównego z mostkiem).

Procedura diagnostyczna i proces naprawy w serwisie

Każda naprawa notebooka Lenovo IdeaPad 500s-14ISK rozpoczyna się od precyzyjnej diagnostyki technicznej, która pozwala jednoznacznie zidentyfikować źródło problemu bez konieczności wymiany sprawnych modułów.

W przypadku usterek elektronicznych płyty głównej proces obejmuje:

• Pomiary rezystancji na głównych cewkach przetwornic napięć (linii 3.3V, 5V, 1.05V, zasilania pamięci RAM oraz zasilania rdzeni CPU i GPU) przy użyciu multimetru laboratoryjnego w celu wykluczenia zwarć do masy.
• Kontrolę obecności napięć i sygnałów sterujących za pomocą oscyloskopu cyfrowego (przyrządu rejestrującego przebiegi elektryczne w czasie rzeczywistym), w tym sygnałów zegarowych i linii komunikacyjnych magistrali SMBus/I2C.
• Lokalizację nagrzewających się uszkodzonych komponentów przy użyciu kamery termowizyjnej o wysokiej czułości podczas próby zwarciowej (podania kontrolowanego, niskiego napięcia o ograniczonym natężeniu prądu na uszkodzoną linię).
• Mikro-lutowanie z wykorzystaniem stacji na gorące powietrze (hot-air) oraz mikroskopu stereoskopowego w celu wymiany uszkodzonych tranzystorów MOSFET, układów przetwornic PWM czy kontrolera KBC (Embedded Controller — układu zarządzającego klawiaturą, zasilaniem i procedurą startową).
• Czyszczenie i konserwację układu chłodzenia: usunięcie starych past, odtłuszczenie rdzeni, nałożenie nowych past termoprzewodzących o wysokiej przewodności cieplnej oraz montaż nowych termopadów (elastycznych taśm przewodzących ciepło z sekcji zasilania na radiator).
• Regenerację mocowań zawiasów z zastosowaniem żywic konstrukcyjnych oraz regulację siły docisku samych zawiasów, co zabezpiecza obudowę przed ponownym pęknięciem.

Wszystkie procedury serwisowe realizujemy z zachowaniem rygorystycznych zasad ochrony przed wyładowaniami elektrostatycznymi ESD (Electrostatic Discharge), stosując uziemione maty antystatyczne oraz opaski ochronne.

Błędy popełniane podczas prób samodzielnej naprawy

Samodzielne próby usunięcia usterek w modelu IdeaPad 500s-14ISK bez odpowiedniego zaplecza warsztatowego i wiedzy technicznej często prowadzą do pogłębienia uszkodzeń i wielokrotnego wzrostu kosztów naprawy. Do najczęstszych błędów należą:

Próba rozkręcania notebooka bez uprzedniego odłączenia wewnętrznej baterii. Współczesne płyty główne pozostają pod stałym napięciem podtrzymującym nawet przy wyłączonym urządzeniu. Przypadkowe dotknięcie metalowym wkrętakiem lub pęsetą w okolicach złącza matrycy eDP bądź sekcji zasilania niemal zawsze powoduje natychmiastowe spalenie procesora lub kontrolera KBC.

Sklejanie pękniętych zawiasów i obudowy klejami cyjanoakrylowymi (klejami błyskawicznymi). Kleje tego typu są kruche i nie wytrzymują naprężeń skrętnych generowanych przez zawiasy laptopa. Ponadto oparzenia chemiczne i zanieczyszczenie płyty głównej klejem utrudniają późniejszą profesjonalną odbudowę gniazd.

Używanie niewłaściwych materiałów termoprzewodzących, takich jak pasty o niskiej przewodności lub zastępowanie termopadów zwykłą pastą silikonową, co uniemożliwia prawidłowe odprowadzanie ciepła z tranzystorów sekcji zasilania i prowadzi do ich przegrzania.

Organizacja obsługi serwisowej i standardy pracy

Działamy w oparciu o mobilny model obsługi technicznej. Serwisant lub kierowca dociera pod wskazany adres na terenie Warszawy oraz w promieniu 40 km, z czasem dojazdu do 1 godziny. Zgłoszenia realizowane są w trybie 24/7. W przypadku napraw wymagających specjalistycznych pomiarów płyt głównych, sprzęt odbierany jest w systemie door-to-door, w ramach którego diagnoza jest w pełni bezpłatna. Jeśli naprawa w tym trybie okaże się niemożliwa z przyczyn technicznych, obowiązuje zasada, zgodnie z którą klient nie ponosi kosztów.

Na czas trwania procedur serwisowych zapewniamy bezpłatny laptop zastępczy, który udostępniany jest na cały okres realizacji bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Standardowy czas naprawy z reguły nie przekracza 3 dni roboczych, a prace konserwacyjne i optymalizacyjne wykonywane są w czasie do 24 godzin. Wymieniane podzespoły to wyłącznie nowe komponenty, a na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Nasze doświadczenie obejmujące ponad 20 lat pracy w branży oraz ponad 10 000 naprawionych urządzeń pozwala na skuteczne usunięcie większości usterek podczas pierwszej wizyty diagnostycznej.

Najczęściej zadawane pytania (FAQ)

Dlaczego Lenovo IdeaPad 500s-14ISK nie włącza się, mimo że dioda zasilania świeci?
Taki objaw najczęściej wskazuje na zablokowanie procedury POST. Przyczyną bywa uszkodzenie oprogramowania układowego UEFI/BIOS, brak jednego z napięć wtórnych na płycie głównej, problem z modułem pamięci RAM lub uszkodzenie dedykowanego układu graficznego. Wymaga to szczegółowych pomiarów napięć i oscylacji zegarów na płycie głównej.

Czy pękniętą obudowę przy zawiasie w tym modelu trzeba wymieniać na nową?
Nie zawsze jest to konieczne. W większości przypadków z powodzeniem wykonujemy rekonstrukcję zniszczonych gniazd mocujących przy użyciu kompozytów żywicznych o podwyższonej odporności mechanicznej wraz z odpowiednią regulacją i przesmarowaniem osi zawiasów, co przywraca pełną stabilność konstrukcji.

Jak często należy wymieniać pastę termoprzewodzącą w Lenovo IdeaPad 500s-14ISK?
Zaleca się przeprowadzanie pełnej konserwacji układu chłodzenia (czyszczenie radiatora, wymiana past termoprzewodzących i termopadów) co 12 do 18 miesięcy. Regularna obsługa zapobiega degradacji spoiwa pod układami BGA i chroni procesor oraz kartę graficzną przed przegrzaniem.

Czy po zalaniu laptopa wystarczy go wysuszyć i spróbować włączyć?
Włączenie zalanego notebooka bez uprzedniego chemicznego oczyszczenia płyty głównej niesie ogromne ryzyko zwarcia. Ciecz pod wpływem napięcia elektrycznego wywołuje błyskawiczną korozję elektrochemiczną ścieżek i elementów SMD. Po zalaniu należy natychmiast odłączyć zasilacz, nie uruchamiać urządzenia i przekazać sprzęt do mycia ultradźwiękowego oraz zabezpieczenia antykorozyjnego.
