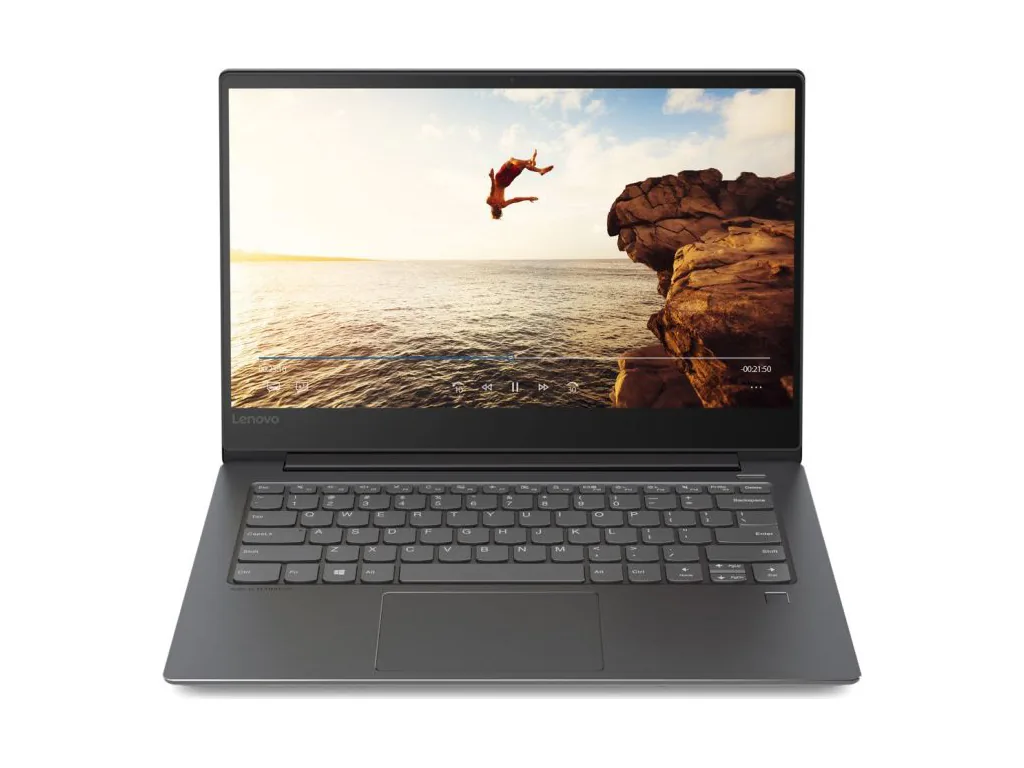

Naprawa Lenovo Ideapad 530s-14IKB-81EU00AGFE — najczęstsze problemy

Model Lenovo IdeaPad 530s-14IKB o oznaczeniu kodowym 81EU00AGFE to czternastocalowy, smukły laptop ultramobilny, który łączy zwartą aluminiową konstrukcję z procesorem z rodziny niskonapięciowej oraz dedykowanym lub zintegrowanym układem graficznym. Z racji kompaktowej budowy, zredukowanej grubości profilu obudowy oraz specyfiki rozmieszczenia podzespołów na płycie głównej, urządzenie to po pewnym czasie intensywnej eksploatacji wykazuje powtarzalny zestaw usterek sprzętowych oraz programowych. Diagnoza poprzedza każdą procedurę naprawczą, co pozwala na precyzyjne odróżnienie problemów mechanicznych od uszkodzeń sekcji zasilania lub błędów logicznych układu bazowego.

Objawy najczęstszych awarii w modelu Lenovo IdeaPad 530s-14IKB

Użytkownicy wariantu 81EU00AGFE zgłaszają różnorodne symptomy nieprawidłowego działania komputera. Do najbardziej charakterystycznych symptomów należą:

• Brak reakcji na wciśnięcie włącznika zasilania, połączony z brakiem świecenia diody stanu ładowania przy podłączonym zasilaczu sieciowym.
• Załączanie się podświetlenia klawiatury oraz wentylatora chłodzenia przy jednoczesnym braku obrazu na matrycy LCD (brak procedury POST, czyli testu sprawności komponentów wykonywanego tuż po włączeniu).
• Gwałtowne wyłączanie się komputera pod obciążeniem lub samoczynne restarty po kilku minutach od uruchomienia systemu operacyjnego.
• Ciągła praca wentylatora na maksymalnych obrotach, połączona z wyraźnym nagrzewaniem się dolnej pokrywy obudowy oraz spadkiem wydajności (zjawisko thermal throttlingu, czyli automatycznego obniżania taktowania procesora w celu ochrony przed przegrzaniem).
• Brak ładowania akumulatora, praca wyłącznie na kablu zasilającym lub komunikat systemu o podłączonym zasilaczu, który nie ładuje ogniw.
• Problemy mechaniczne z klapą matrycy: trzaski przy otwieraniu, rozchodzenie się obudowy w narożnikach przy zawiasach lub pęknięcia wewnętrznych mocowań gwintowanych.
• Niestabilna praca magistrali USB-C, zanikanie przesyłu obrazu na zewnętrzny monitor lub brak wykrywania nośników pamięci masowej.
• Zawieszanie się systemu na logo producenta lub bezpośrednie przechodzenie do menu bootowania z powodu nierozpoznania dysku SSD NVMe (pamięci masowej opartej na szybkim protokole komunikacyjnym).

Przyczyny i warianty usterek układów elektronicznych oraz mechaniki

Specyfika budowy Lenovo IdeaPad 530s-14IKB determinuje podatność poszczególnych modułów na określone awarie. Każdy z objawów może mieć podłoże w innym segmencie architektury komputera.

1. Uszkodzenia toru zasilania i sekcji przetwornic na płycie głównej

Kompaktowa płyta główna w tym modelu posiada gęsto upakowane elementy pasywne i aktywne. W sekcji wejściowej zasilania często dochodzi do przebicia kluczy MOSFET (tranzystorów polowych sterujących przepływem prądu z gniazda zasilania lub akumulatora) oraz zwarć w ceramicznych kondensatorach filtrujących linię główną 19V. Uszkodzeniu ulega również kontroler ładowania (układ scalony odpowiedzialny za sterowanie procesem ładowania baterii i przełączanie źródeł zasilania). W przypadku zwarcia na głównej linii zasilania laptop staje się całkowicie martwy, nie reagując na podłączenie sprawnej ładowarki.

2. Degradacja termiczna i zanieczyszczenie układu chłodzenia

Układ chłodzenia w 530s-14IKB składa się ze stosunkowo cienkiego radiatora, rurki cieplnej (heatpipe, czyli miedzianej rurki wypełnionej cieczą odprowadzającej ciepło z rdzeni) oraz miniaturowego wentylatora promieniowego. Z racji niewielkich kanalików wylotowych kurz tworzy na żeberkach zwartą warstwę blokującą przepływ powietrza. Fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem krzemowym a radiatorem) ulega z biegiem czasu procesowi wysychania i traci zdolność efektywnego przekazywania ciepła. Skutkuje to przegrzewaniem się procesora oraz mostka hybrydowego PCH (układu scalonego zarządzającego komunikacją z peryferiami), co prowadzi do restartów lub trwałego uszkodzenia połączeń lutowanych w strukturze BGA (montażu siatką kulek cynowych pod układem scalonym).

3. Uszkodzenia zawiasów i korpusu obudowy

Wąskoramkowa konstrukcja pokrywy matrycy oraz smukły pulpit roboczy są narażone na znaczne naprężenia skrętne. Fabrycznie mocno spasowane zawiasy stawiają duży opór mechaniczny. Z czasem mosiężne tuleje gwintowane, wtopione w plastikowe wsporniki, wyłamują się z mocowań pod wpływem codziennego otwierania i zamykania pokrywy. Nienaprawiony w porę opór zawiasu prowadzi do wygięcia prowadnic, pęknięcia ramki ekranu, a w skrajnych przypadkach do przetarcia wiązki sygnałowej eDP (taśmy przesyłającej obraz w wysokiej rozdzielczości do matrycy), co grozi zwarciem linii zasilania podświetlenia bezpośrednio do linii sygnałowych procesora.

4. Błędy pamięci Flash i uszkodzenia wsadu BIOS/UEFI

Zawieszenie procedury startowej z działającym podświetleniem klawiatury bywa bezpośrednim następstwem uszkodzenia integralności wsadu pamięci BIOS/UEFI (podstawowego oprogramowania układowego inicjującego sprzęt). Może to nastąpić w wyniku nieudanej automatycznej aktualizacji systemowej, nagłego odcięcia zasilania w trakcie zapisu rejestrów lub degradacji komórek samej kości pamięci SPI Flash. Błąd w sekcji ME Region (wydzielonym obszarze oprogramowania zarządzającym funkcjami układowymi) powoduje również opóźniony start urządzenia lub samoistne wyłączanie się laptopa dokładnie po upływie określonego czasu.

Procedura diagnostyczna i przebieg profesjonalnej naprawy

Rzetelna naprawa laptopa wymaga wieloetapowego procesu weryfikacji parametrów elektrycznych i logicznych. Wykonane naprawy w liczbie ponad 10 000 urządzeń oraz ponad 20 lat doświadczenia pozwalają na wypracowanie schematów postępowania, które minimalizują czas wyłączenia sprzętu z użytku.

Diagnostyka i proces usuwania usterki przebiegają w następujący sposób:

• Inspekcja organoleptyczna i pomiary wstępne: Po demontażu dolnej obudowy następuje odłączenie zasilania bateryjnego. Płyta główna trafia pod mikroskop stereoskopowy w celu wykrycia ewentualnych śladów korozji, zalania cieczą, pęknięć komponentów SMD (elementów montowanych powierzchniowo) lub przepaleń ścieżek.
• Pomiary rezystancji i napięć: Za pomocą multimetru laboratoryjnego oraz oscyloskopu mierzona jest rezystancja głównych cewek przetwornic względem masy (linii zasilania procesora, pamięci RAM, mostka oraz napięć pomocniczych). Pozwala to na zlokalizowanie zwarcia bez ryzyka dalszej degradacji podzespołów.
• Lokalizacja uszkodzeń metodą termowizyjną: W przypadku zwarć w gałęziach wysokoprądowych stosuje się próbę zwarciową przy użyciu zasilacza laboratoryjnego z precyzyjnym ograniczeniem prądowym oraz kamery termowizyjnej, która bezbłędnie wskazuje nagrzewający się, uszkodzony komponent.
• Naprawa na poziomie mikrolutowania: Uszkodzone elementy, takie jak tranzystory MOSFET, kontrolery przetwornic PWM, układy KBC (kontrolery wbudowane zarządzające klawiaturą, włącznikiem i sekwencją startową) są wylutowywane przy użyciu stacji lutowniczych na gorące powietrze (hot-air) lub podczerwień. Montowane są wyłącznie nowe, fabryczne komponenty zgodne ze schematem ideowym platformy.
• Programowanie układów pamięci: Kość SPI Flash jest programowana na nowo na programatorze zewnętrznym, z wyczyszczeniem i rekompilacją regionu TXE/ME oraz zachowaniem unikalnych danych DMI (numerów seryjnych i klucza licencyjnego systemu).
• Kompleksowa regeneracja termiczna: Układ chłodzenia jest rozbierany, myty w myjce ultradźwiękowej, a zużyte materiały termoprzewodzące są zastępowane nowymi pastami o wysokim współczynniku przewodzenia ciepła oraz precyzyjnie dobranymi termopadami (elastycznymi podkładkami termicznymi) o odpowiedniej twardości i grubości.
• Regeneracja lub wymiana elementów mechanicznych: Pęknięte mocowania zawiasów są odbudowywane z wykorzystaniem wzmocnionych kompozytów konstrukcyjnych, a same zawiasy podlegają regulacji siły docisku, aby zapewnić płynny ruch klapy bez przeciążania punktów podparcia.
• Testy stabilności pod obciążeniem: Po zmontowaniu laptop przechodzi procedurę weryfikacyjną: testy pamięci operacyjnej, testy obciążeniowe CPU/GPU pod kątem temperatur, weryfikację stabilności napięć oraz sprawności wszystkich portów komunikacyjnych.

Na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Naprawa z reguły nie przekracza 3 dni, natomiast standardowe czyszczenie i przyspieszanie realizowane jest w czasie do 24 godzin. Na czas trwania procedur dostępny jest bezpłatny laptop zastępczy, wydawany na cały okres realizacji bez konieczności wpłaty kaucji.

Częste błędy podczas prób samodzielnej naprawy

Próby naprawy nowoczesnego laptopa o zwartej konstrukcji w warunkach domowych bez odpowiedniej aparatury pomiarowej niosą ryzyko pogłębienia usterki. Do najczęstszych błędów należą:

• Demontaż podzespołów przy podłączonej baterii: Odpięcie taśmy matrycy eDP lub modułu kamery przy wpiętym akumulatorze prowadzi niemal zawsze do zwarcia linii zasilania podświetlenia (często rzędu kilkunastu woltów) z liniami sygnałowymi magistrali danych, co skutkuje natychmiastowym spaleniem procesora zintegrowanego z mostkiem.
• Używanie nieodpowiednich narzędzi do otwierania obudowy: Podważanie aluminiowych pokryw metalowymi wkrętakami powoduje odkształcenie krawędzi, zarysowania, a także ryzyko mechanicznego uszkodzenia kruchych elementów powierzchniowych na brzegu płyty głównej.
• Niewłaściwa aplikacja past termoprzewodzących: Zastosowanie zbyt grubej warstwy pasty, użycie past przewodzących prąd (na bazie ciekłego metalu) bez odpowiedniego zabezpieczenia lub montaż twardych podkładek termicznych powoduje brak właściwego styku rdzenia z radiatorem i natychmiastowe przegrzewanie.
• Klejenie wyłamanych zawiasów klejami błyskawicznymi: Standardowe kleje cyjanoakrylowe nie wytrzymują obciążeń dynamicznych i tworzą kruchą strukturę, która pęka przy pierwszym otwarciu, często trwale brudząc i niszcząc prowadnice oraz taśmy transmisyjne.
• Wgrywanie niesprawdzonych wsadów BIOS: Samodzielne wgrywanie zmodyfikowanego oprogramowania bez zachowania oryginalnych bloków konfiguracyjnych może trwale unieruchomić laptopa lub doprowadzić do problemów z rozpoznawaniem modułów sieci bezprzewodowej i aktywacji systemu.

Weryfikacja podstawowych parametrów przed zgłoszeniem urządzenia

Przed przekazaniem sprzętu do serwisu warto przeprowadzić kilka bezpiecznych kroków eliminujących podstawowe problemy zasilające i konfiguracyjne:

• Sprawdzenie poprawności podłączenia zasilacza oraz weryfikacja, czy wtyk w gnieździe nie wykazuje nadmiernego luzu mechanicznego.
• Wykonanie twardego resetu zasilania (tzw. hard resetu): odłączenie zasilacza sieciowego, a następnie przytrzymanie przycisku zasilania przez około 30–60 sekund w celu rozładowania ładunków szczątkowych w kondensatorach płyty głównej.
• Uruchomienie laptopa za pomocą przycisku Novo Button (ukrytego w małym otworze z boku obudowy, aktywowanego np. spinaczem biurowym), który pozwala wejść bezpośrednio do menu odzyskiwania systemu lub konfiguracji UEFI z pominięciem standardowej ścieżki startowej.
• Podłączenie zewnętrznego monitora przez wyjście HDMI lub port USB-C z obsługą DisplayPort, co pozwala ustalić, czy brak obrazu wynika z usterki samej matrycy i jej podświetlenia, czy też z braku inicjacji płyty głównej.

FAQ — Najczęściej zadawane pytania

Czy brak reakcji na włącznik zawsze oznacza konieczność wymiany całej płyty głównej?
Zdecydowanie nie. W większości przypadków uszkodzeniu ulega jedynie pojedynczy element sekcji zasilania (tranzystor MOSFET, kondensator filtrujący lub układ przetwornicy). Naprawa na poziomie pojedynczych komponentów pozwala przywrócić pełną sprawność płyty głównej bez konieczności ponoszenia kosztów zakupu całego modułu.

Jakie objawy wskazują na konieczność wymiany pasty termoprzewodzącej i czyszczenia układu chłodzenia?
Głównymi sygnałami są: głośna, nieprzerwana praca wentylatora nawet przy braku otwartych aplikacji, mocne nagrzewanie się obudowy pod klawiaturą, nagłe spadki płynności podczas pracy oraz samoczynne wyłączanie się komputera pod obciążeniem. Standardowe czyszczenie i przyspieszanie realizowane jest w czasie do 24 godzin.

Czy wyłamany zawias można naprawić bez wymiany całej klapy matrycy?
Tak, w wielu przypadkach możliwe jest mechaniczne zregenerowanie punktów mocowania za pomocą wzmocnionych mas kompozytowych oraz jednoczesna regulacja oporu zawiasu. Jeśli jednak plastikowa struktura prowadząca lub elementy aluminiowe uległy całkowitemu połamaniu, montowane są wyłącznie nowe części zamienne.

Co oznacza, że laptop włącza się, ale na ekranie nic się nie wyświetla?
Taki stan oznacza zazwyczaj zatrzymanie procedury POST. Najczęstszymi przyczynami są uszkodzenia zawartości pamięci BIOS/UEFI, awaria zasilania szyny pamięci operacyjnej RAM, uszkodzenie mostka hybrydowego lub brak zasilania matrycy LCD. Precyzyjna diagnoza poprzedza właściwą naprawę i pozwala ustalić dokładne źródło problemu.
