Charakterystyka modelu Lenovo IdeaPad C340-15IWL i specyfika usterek

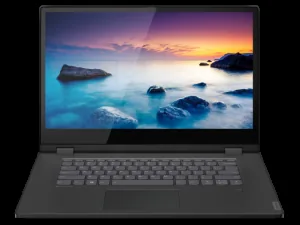

Model Lenovo IdeaPad C340-15IWL to 15,6-calowe urządzenie konwertowalne typu 2w1, wyposażone w zawiasy obracane o 360 stopni oraz dotykową matrycę. Konstrukcja ta łączy cechy klasycznego laptopa z funkcjonalnością tabletu, co bezpośrednio wpływa na specyfikę występujących w nim problemów technicznych. Intensywna eksploatacja mechanizmu obrotowego, stałe naprężenia przenoszone na obudowę oraz zintegrowana architektura płyty głównej sprawiają, że model ten trafia do serwisu z powtarzalnymi objawami. Doświadczenie obejmujące ponad 20 lat pracy z urządzeniami przenośnymi oraz ponad 10 000 naprawionych egzemplarzy pozwala na precyzyjne sklasyfikowanie najczęstszych awarii tej jednostki.
Usterki w Lenovo IdeaPad C340-15IWL można podzielić na trzy główne kategorie: mechaniczne, elektroniczne oraz związane z układem zasilania i chłodzenia. Ze względu na hybrydowy charakter urządzenia, uszkodzenia mechaniczne bardzo często pociągają za sobą awarie podzespołów elektronicznych, zwłaszcza taśm sygnałowych oraz kontrolerów dotyku. Wczesne rozpoznanie symptomów pozwala uniknąć rozległych uszkodzeń laminatu płyty głównej lub pęknięcia matrycy.
Najczęstsze problemy mechaniczne: zawiasy i obudowa
Konstrukcja obudowy w modelu C340-15IWL opiera się na połączeniu tworzywa sztucznego z elementami aluminiowymi. Najsłabszym punktem tego modelu są mosiężne tuleje gwintowane, które zostały wtopione w plastikowe gniazda klapy matrycy oraz dolnej obudowy, zwanej palmrestem (elementem obudowy otaczającym klawiaturę i touchpad). Wraz z upływem czasu fabryczny smar w zawiasach traci swoje właściwości, co prowadzi do zatarcia mechanizmu i drastycznego wzrostu oporu podczas otwierania pokrywy.
Zwiększona siła potrzebna do uchylenia ekranu jest przenoszona bezpośrednio na plastikowe mocowania. W efekcie dochodzi do wyłamania gwintów z plastiku. Użytkownicy obserwują ten problem jako rozchodzenie się obudowy w dolnych rogach ekranu, charakterystyczne trzeszczenie przy poruszaniu klapą, unoszenie się ramki matrycy, a w skrajnych przypadkach – całkowite zablokowanie możliwości zamknięcia komputera. Dalsze korzystanie z laptopa w tym stanie prowadzi do punktowego nacisku zawiasu na panel LCD (wyświetlacz ciekłokrystaliczny), co kończy się jego trwałym pęknięciem lub przerwaniem wiązki przewodów matrycy (taśmy eDP – Embedded DisplayPort, przesyłającej sygnał wideo).
Usterki układu zasilania i ładowania baterii
W modelu IdeaPad C340-15IWL występują dwa warianty ładowania: poprzez tradycyjne gniazdo DC-in z żółtą lub okrągłą końcówką oraz za pośrednictwem wielofunkcyjnego portu USB-C (standard Power Delivery, umożliwiający zasilanie urządzenia przez uniwersalny kabel). Obie sekcje są narażone na usterki wynikające ze zużycia oraz przepięć.
Częstym problemem jest uszkodzenie kontrolera ładowania, czyli układu KBC (Embedded Controller, mikroprocesora zarządzającego pracą klawiatury, zasilaniem i podstawowymi funkcjami płyty głównej) lub układu scalonego chargera (sterownika odpowiedzialnego za dystrybucję prądu między zasilaczem a akumulatorem). Objawy awarii tej sekcji obejmują:
- Brak reakcji na podłączenie sprawnego zasilacza i brak świecenia diody LED informującej o ładowaniu.
- Komunikat w systemie operacyjnym informujący o podłączeniu zasilacza, przy jednoczesnym braku wzrostu poziomu naładowania baterii („podłączony, nie ładuje”).
- Wyłączanie się urządzenia natychmiast po odpięciu kabla zasilającego, mimo sprawnej baterii.
- Przegrzewanie się gniazda ładowania lub okolic złącza USB-C podczas pracy.
- Zwarcie w głównej linii zasilania VIN (głównej szynie napięciowej 19V/20V zasilającej całą płytę główną), objawiające się całkowitym brakiem reakcji na włącznik.
Zwarcie w sekcji zasilania jest najczęściej wywoływane przez przebicie tranzystorów MOSFET (kluczy tranzystorowych regulujących przepływ prądu) lub uszkodzenie ceramicznych kondensatorów filtrujących. W takich przypadkach konieczna jest zaawansowana diagnostyka mikroskopowa i pomiary rezystancji poszczególnych linii zasilających.
Awarie ekranu dotykowego i digitizera
Matryca dotykowa w IdeaPad C340-15IWL składa się z panelu wyświetlającego obraz oraz digitizera (warstwy szklanej z siatką czujników rejestrujących dotyk palca lub dedykowanego rysika). Ze względu na ciągłą pracę zawiasów, wiązka przewodów łącząca ekran z płytą główną ulega stopniowemu zmęczeniu materiałowemu i przecieraniu.
Typowe objawy problemów z matrycą i dotykiem w tym modelu to:
- Zjawisko tzw. „ghost touch” (samoczynne rejestrowanie dotknięć w losowych miejscach ekranu bez ingerencji użytkownika).
- Brak reakcji na dotyk na całej powierzchni matrycy lub w określonych strefach.
- Brak podświetlenia ekranu – treść obrazu jest ledwo widoczna pod silnym światłem zewnętrznym, co wskazuje na uszkodzenie bezpiecznika podświetlenia lub przetwornicy LED na płycie głównej.
- Pojawianie się pionowych lub poziomych pasów, migotanie obrazu przy zmianie kąta nachylenia pokrywy.
Układ chłodzenia i przegrzewanie się procesora
Wersja 15IWL wyposażona jest w procesory z rodziny Intel Core 8. generacji (Whiskey Lake), a w wybranych konfiguracjach także w dedykowany układ graficzny. Smukła konstrukcja obudowy narzuca ograniczenia na wielkość radiatora (miedzianego elementu odbierającego ciepło) oraz wentylatora promieniowego. Zanieczyszczenie żeberek radiatora kurzem oraz degradacja fabrycznych past termoprzewodzących (materiałów wypełniających mikroszczeliny między rdzeniem procesora a radiatorem) prowadzą do szybkiego wzrostu temperatur roboczych.
W konsekwencji dochodzi do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegara procesora przez wbudowane zabezpieczenia termiczne w celu zapobieżenia stopieniu krzemu). Użytkownik odczuwa to jako spadek płynności działania systemu, zawieszanie się aplikacji pod obciążeniem oraz głośną, nieprzerwaną pracę wentylatora na maksymalnych obrotach. Długotrwała praca w podwyższonych temperaturach może prowadzić do degradacji połączeń lutowanych BGA (Ball Grid Array – technologii montażu układów scalonych na siatce kulek cynowych) pod procesorem lub mostkiem wielofunkcyjnym.
Procedura diagnostyki i metody naprawy w serwisie
Diagnoza poprzedza każdą naprawę i pozwala na precyzyjne zlokalizowanie źródła usterki bez ingerencji w sprawne komponenty. W przypadku uszkodzeń mechanicznych obudowy stosujemy regenerację gniazd gwintowanych za pomocą specjalistycznych żywic dwuskładnikowych o podwyższonej odporności na ścinanie lub wymieniamy kompletne elementy obudowy na fabrycznie nowe. Równolegle przeprowadzana jest regulacja siły docisku zawiasów, co zapobiega powtórnemu wyłamaniu mocowań w przyszłości.
Naprawa układów elektronicznych płyty głównej obejmuje:
- Pomiary multimetrem i oscyloskopem na cewkach przetwornic w celu wykrycia zwarć i nieprawidłowości w przebiegach napięciowych.
- Wymianę uszkodzonych tranzystorów MOSFET, sterowników PWM (modulatorów szerokości impulsów sterujących przetwornicami napięcia) oraz kontrolerów KBC.
- Programowanie kości BIOS/UEFI (podstawowego oprogramowania układowego płyty głównej) w programatorze zewnętrznym, jeśli doszło do uszkodzenia wsadu pamięci.
- Wymianę gniazd zasilania oraz portów USB-C z wykorzystaniem stacji lutowniczych na gorące powietrze (hot-air) oraz spoiw o odpowiedniej temperaturze topnienia.
- Wymianę uszkodzonych matryc dotykowych i wiązek sygnałowych z zachowaniem fabrycznego prowadzenia przewodów wewnątrz prowadnic zawiasów.
Konserwacja układu chłodzenia polega na ultradźwiękowym czyszczeniu wentylatora, udrożnieniu radiatora oraz nałożeniu past termoprzewodzących o wysokiej przewodności cieplnej. Cały proces zamykają testy obciążeniowe sprawdzające stabilność temperaturową podzespołów.
Czynniki ryzyka przy próbach samodzielnej naprawy
Samodzielny demontaż modelu Lenovo IdeaPad C340-15IWL niesie ze sobą wysokie ryzyko pogłębienia uszkodzeń. Konstrukcja wymaga demontażu dolnej pokrywy zabezpieczonej drobnymi zatrzaskami z tworzywa, które łatwo ulegają wyłamaniu. Brak odłączenia baterii głównej przed przystąpieniem do jakichkolwiek prac przy płycie głównej jest najczęstszą przyczyną zwarcia w linii podświetlenia matrycy – na złączu eDP stale obecne jest napięcie zasilania, a przypadkowe dotknięcie metalowym narzędziem prowadzi do natychmiastowego uszkodzenia procesora lub laminatu.
Próby klejenia wyłamanych zawiasów popularnymi klejami błyskawicznymi (cyjanoakrylowymi) zazwyczaj kończą się trwałym zabrudzeniem matrycy, sklejeniem mechanizmu obrotowego oraz uniemożliwieniem późniejszej profesjonalnej rekonstrukcji gniazd. Z kolei nieumiejętny demontaż digitizera bez podgrzania kleju na separatorze termicznym prowadzi do bezpowrotnego pęknięcia panelu dotykowego.
Organizacja obsługi serwisowej i standardy realizacji
Obsługa urządzeń realizowana jest w modelu dojazdowym. Dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km umożliwia szybkie podjęcie działań technicznych. Na miejscu sprawdzamy podstawowe parametry pracy sprzętu, a w przypadku konieczności wykonania zaawansowanych prac lutowniczych lub rekonstrukcji obudowy, sprzęt odbiera kierowca. Bezpłatna diagnoza dotyczy wyłącznie laptopa w trybie door-to-door, gdzie po weryfikacji w warunkach laboratoryjnych przedstawiany jest zakres prac. W przypadku napraw realizowanych na miejscu przez serwisanta praca jest wyceniana według standardowych procedur roboczych przy zachowaniu bezpłatnego dojazdu.
Większość usterek usuwamy podczas pierwszej wizyty, a w przypadku bardziej skomplikowanych prac czas realizacji z reguły nie przekracza 3 dni. Zabiegi konserwacyjne, takie jak czyszczenie układu chłodzenia czy przyspieszanie pracy systemu, zamykają się w czasie do 24 godzin. W procesie naprawczym stosujemy wyłącznie nowe części, co zapewnia stabilność parametrów elektrycznych i mechanicznych. Na wykonane usługi oraz zamontowane komponenty udzielana jest gwarancja do 12 miesięcy. Na cały czas trwania naprawy zapewniany jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy.
Pytania i odpowiedzi (FAQ)
Czy po wyłamaniu zawiasu konieczna jest wymiana całej obudowy na nową?
W większości przypadków nie jest to konieczne. Stosujemy procedurę odtwarzania gniazd mocujących przy użyciu specjalistycznych spoiw konstrukcyjnych oraz regulujemy siłę docisku zawiasów. Wymiana obudowy na fabrycznie nową jest przeprowadzana wyłącznie wtedy, gdy doszło do pęknięcia zewnętrznej struktury estetycznej lub gdy tworzywo uległo całkowitej fragmentacji.
Dlaczego ekran dotykowy przestał reagować na dotyk, mimo że matryca nie jest pęknięta?
Brak reakcji na dotyk przy nieuszkodzonym szkle wynika najczęściej z mechanicznego uszkodzenia taśmy sygnałowej wewnątrz zawiasu, usterki kontrolera dotyku zintegrowanego z panelem lub problemów z szyną zasilającą układu I2C/USB na płycie głównej. Diagnoza laboratoryjna pozwala jednoznacznie odróżnić przerwę w obwodzie taśmy od awarii samego modułu digitizera.
Co oznacza komunikat „podłączony, nie ładuje” w modelu IdeaPad C340?
Objaw ten wskazuje na nieprawidłową komunikację pomiędzy baterią, układem ładowania (chargerem) a kontrolerem KBC. Przyczyną może być zużycie ogniw akumulatora, uszkodzenie jednego z tranzystorów sterujących sekcją ładowania lub awaria rezystora pomiarowego (shunta) na płycie głównej, który monitoruje prąd pobierany przez baterię.
Czy głośna praca wentylatora po kilku minutach od włączenia jest normalnym objawem?
Nie, natychmiastowe wchodzenie wentylatora na wysokie obroty świadczy o utracie właściwości termoprzewodzących pasty na rdzeniu procesora lub zablokowaniu wylotu powietrza przez zbity kurz. Wymaga to przeprowadzenia pełnej konserwacji układu chłodzenia, aby uniknąć degradacji procesora wskutek pracy w skrajnych temperaturach.
