Naprawa Lenovo Ideapad Y700 14-80NU0004US — najczęstsze problemy

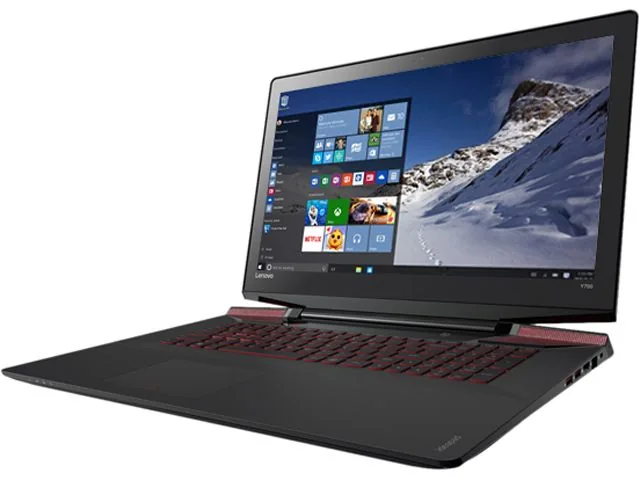

Charakterystyka modelu Lenovo IdeaPad Y700-14ISK (80NU0004US) i typowe objawy awarii

Model Lenovo IdeaPad Y700 w kompaktowym wariancie czternastocalowym (oznaczenie kodowe 80NU0004US) to konstrukcja łącząca mobilność z podzespołami o podwyższonym zapotrzebowaniu na energię. W zwartej obudowie zintegrowano wydajny procesor oraz dedykowaną jednostkę graficzną, co stawia wysokie wymagania przed układem odprowadzania ciepła oraz sekcją zasilania płyty głównej. Z biegiem lat eksploatacji w tym konkretnym wariancie ujawniają się specyficzne problemy techniczne, które wynikają ze zmęczenia materiałowego, degradacji termicznej oraz obciążeń mechanicznych.

Do najczęściej obserwowanych objawów nieprawidłowego działania tego laptopa należą:

• Brak reakcji na przycisk włącznika lub cykliczne restartowanie się urządzenia po kilku sekundach od uruchomienia (zjawisko zwane pętlą rozruchową, ang. bootloop).
• Przegrzewanie się obudowy, głośna praca wentylatora na maksymalnych obrotach oraz nagłe wyłączanie się komputera pod obciążeniem w wyniku zadziałania zabezpieczenia termicznego (tzw. thermal throttling lub thermal shutdown).
• Brak obrazu na matrycy przy pracujących wentylatorach i świecących diodach kontrolnych LED (brak procedury POST, czyli testu wstępnego podzespołów).
• Artefakty graficzne (paski, przekłamania kolorów, zniekształcenia obrazu) na ekranie lub zawieszanie się systemu podczas uruchamiania aplikacji trójwymiarowych.
• Pęknięcia plastików w okolicach zawiasów, wyłamywanie mocowań tulei gwintowanych w dolnej części obudowy oraz opór przy otwieraniu pokrywy ekranu.
• Brak ładowania akumulatora, niestabilne działanie gniazda zasilania DC-IN lub konieczność ustawiania wtyczki zasilacza pod odpowiednim kątem.

Przyczyny usterek sprzętowych w czternastocalowym Lenovo IdeaPad Y700

Analiza laboratoryjna uszkodzeń w płycie głównej modelu 80NU0004US pozwala wyodrębnić kilka głównych źródeł problemów. Zrozumienie natury tych awarii jest kluczowe dla przeprowadzenia trwałej naprawy, a nie jedynie maskowania zewnętrznych symptomów.

1. Przeciążenia termiczne i degradacja spoiwa lutowniczego BGA

Z uwagi na mniejszą kubaturę obudowy w porównaniu do wersji 15- oraz 17-calowych, 14-calowy Y700 ma bardziej zwarty radiator. Gromadzący się z czasem kurz w gęstych lamelach radiatora oraz wysychanie pasty termoprzewodzącej (związku chemicznego ułatwiającego przekazywanie ciepła między rdzeniem a radiatorem) prowadzą do permanentnej pracy podzespołów w wysokich temperaturach. Długotrwałe naprężenia termiczne wywołują mikropęknięcia w strukturze kulek lutowniczych pod dedykowanym układem graficznym GPU oraz mostkiem hybrydowym PCH (Platform Controller Hub — układem zarządzającym magistralami i komunikacją peryferyjną). Skutkuje to utratą połączeń BGA (Ball Grid Array — technologii montażu powierzchniowego na siatce połączeń kulkowych).

2. Awarie sekcji zasilania płyty głównej (VRM)

Układ przetwornicy głównej oraz sekcje zasilania procesora i karty graficznej (VRM — Voltage Regulator Module) pracują pod dużym obciążeniem prądowym. W modelu tym nierzadko dochodzi do zwarć w tranzystorach polowych typu MOSFET (tranzystorach sterujących dopływem prądu o niskiej rezystancji) oraz uszkodzeń ceramicznych kondensatorów filtrujących SMD w liniach wysokiego napięcia (główna linia zasilania B+). Zwarcie na głównej linii zasilania odcina napięcie od reszty układów, co objawia się całkowitym brakiem reakcji na włącznik i brakiem świecenia jakiejkolwiek diody sygnalizacyjnej.

3. Uszkodzenia mechaniczne korpusu i mechanizmu zawiasów

W serii IdeaPad Y700 fabryczny opór zawiasów jest relatywnie duży, aby stabilnie utrzymać pokrywę matrycy. Siła dźwigni przenoszona jest bezpośrednio na mosiężne tuleje zatopione w tworzywie dolnej obudowy (palmrestu i kadłubka). Z czasem tworzywo sztuczne ulega degradacji, staje się kruche i pęka, co prowadzi do wyrwania zawiasu z mocowań. Taka usterka niesie ze sobą ryzyko uszkodzenia taśmy sygnałowej eDP (Embedded DisplayPort — magistrali przesyłającej sygnał obrazu do matrycy LCD) lub przewodów antenowych Wi-Fi prowadzonych w kanale zawiasu.

4. Korozja i zużycie gniazda zasilania

Charakterystyczne prostokątne gniazdo zasilania (tzw. slim-tip lub gniazdo z pinem środkowym do identyfikacji mocy zasilacza) narażone jest na naprężenia mechaniczne podczas poruszania kablem. Wyłamaniu ulega centralny pin sygnałowy (odpowiedzialny za rezystancyjną identyfikację adaptera) lub dochodzi do obluzowania styków prądowych. Brak sygnału z pinu identyfikacyjnego powoduje, że układ EC (Embedded Controller — mikrokontroler zarządzający procedurą włączania i ładowania) blokuje proces ładowania baterii pomimo obecności napięcia głównego.

Procedura diagnostyczna i zakres prac naprawczych

Prawidłowe usunięcie usterki w modelu Lenovo IdeaPad Y700 14-80NU0004US wymaga kompleksowego podejścia aparaturowego. Naprawa na poziomie komponentowym (elementarnym) pozwala przywrócić sprawność fabryczną płyty głównej bez konieczności jej kosztownej wymiany.

Proces diagnostyczno-naprawczy obejmuje następujące kroki:

Pomiary elektryczne i oscyloskopowe

Prace rozpoczynają się od demontażu płyty głównej i wykonania pomiarów rezystancji względem masy na wszystkich głównych cewkach przetwornic (linie 3.3V, 5V, 1.05V, zasilanie pamięci RAM, zasilanie rdzenia procesora VCORE oraz układu GPU). Pozwala to zlokalizować gałąź zasilania objętą zwarciem. W przypadku wykrycia niskiej oporności na liniach głównych stosuje się próbę zwarciową z wykorzystaniem regulowanego zasilacza laboratoryjnego oraz kamery termowizyjnej, co umożliwia bezbłędne wskazanie nagrzewającego się, uszkodzonego elementu (kondensatora, układu scalonego sterownika PWM czy tranzystora).

Programowanie pamięci układowych BIOS/UEFI

W sytuacji, gdy laptop włącza się, lecz nie inicjuje ekranu (brak obrazu), weryfikacji poddawana jest zawartość kości pamięci Flash SPI. Uszkodzenie wsadu BIOS, błędy sum kontrolnych lub uszkodzenie regionu ME (Management Engine — podsystemu zarządzającego mikrokontrolerem w strukturze chipsetu) wywołują objaw zawieszenia procedury startowej. W takim przypadku wylutowujemy układ pamięci i wgrywamy czysty, poprawnie skonfigurowany wsad z fabrycznym regionem ME przy użyciu programatora sprzętowego.

Wymiana układów BGA i lutowanie precyzyjne

W przypadku awarii układu graficznego lub mostka PCH stosujemy montaż nowych układów scalonych przy użyciu profesjonalnej stacji lutowniczej na podczerwień lub gorące powietrze, z zachowaniem precyzyjnego profilu termicznego zapobiegającego wygięciu laminatu wielowarstwowego. Wszelkie wykorzystywane elementy zamienne to wyłącznie nowe części, co gwarantuje długotrwałą i bezawaryjną pracę urządzenia po naprawie.

Regeneracja układu chłodzenia

Każda naprawa płyty głównej w modelu Y700 łączona jest z pełnym serwisem układu odprowadzania ciepła. Wycofujemy zestarzałą pastę i aplikujemy nową pastę termoprzewodzącą o wysokim współczynniku przewodzenia ciepła (W/mK) oraz wymieniamy zużyte termopady (elastyczne taśmy przewodzące ciepło z sekcji VRM i pamięci VRAM). Wentylator poddawany jest czyszczeniu chemicznemu, a jego oś smarowana jest dedykowanym środkiem syntetycznym redukującym opory toczenia.

Odbudowa mocowań zawiasów

Uszkodzone punkty montażowe w obudowie poddajemy rekonstrukcji przy użyciu specjalistycznych żywic metakrylowych i kompozytów o wytrzymałości przewyższającej oryginalne tworzywo ABS. Jednocześnie regulujemy siłę docisku samych zawiasów (poprzez kontrolowane poluzowanie nakrętki samohamownej), co zmniejsza naprężenia przenoszone na obudowę przy każdorazowym otwieraniu matrycy.

Czego unikać podczas prób samodzielnej naprawy

Złożona konstrukcja laptopa Lenovo IdeaPad Y700 14 sprawia, że niefachowe próby ingerencji najczęściej prowadzą do pogłębienia uszkodzeń i znacznego wzrostu złożoności późniejszej naprawy.

Do najgroźniejszych błędów należą:

• Rozgrzewanie płyty głównej opalarką lub piekarnikiem (tzw. wygrzewanie / reballing domowy): Tego typu działania bez kontroli temperatury i odpowiednich topników niszczą strukturę laminatu, doprowadzają do puchnięcia płyty, rozwarstwienia ścieżek wewnętrznych oraz trwałego uszkodzenia krzemowego rdzenia układu BGA.
• Demontaż układu chłodzenia bez odłączenia baterii: W tym modelu bateria wewnętrzna zasila linię RTC oraz utrzymuje napięcie w wybranych gałęziach. Przypadkowe upuszczenie śrubki na płytę główną lub zwarcie śrubokrętem w okolicach gniazda zasilania prowadzi do natychmiastowego przepięcia i uszkodzenia układu KBC/EC.
• Stosowanie klejów błyskawicznych typu cyjanoakryl do naprawy zawiasów: Kleje te są zbyt sztywne, kruche i wchodzą w agresywną reakcję chemiczną z tworzywem, uniemożliwiając późniejsze prawidłowe wklejenie tulei mosiężnej na elastyczny kompozyt montażowy.
• Używanie przewodzących past termoprzewodzących (np. płynnego metalu) bez zabezpieczenia: Zastosowanie płynnego metalu na odkryte rdzenie w laptopie przenośnym grozi jego wyciekiem na drobne elementy SMD wokół rdzenia, co natychmiast skutkuje nieodwracalnym zwarciem po włączeniu zasilania.

Organizacja obsługi serwisowej w modelu door-to-door

Świadczymy usługi jako w pełni niezależny, mobilny serwis laptopów marki Lenovo, dysponując wiedzą popartą ponad 20-letnim doświadczeniem w diagnostyce mikroelektroniki oraz dorobkiem ponad 10 000 wykonanych napraw urządzeń. Zapewniamy sprawną logistykę na terenie Warszawy oraz okolic w promieniu do 40 km, gdzie nasz kierowca dociera pod wskazany adres zazwyczaj w czasie do 1 godziny od przyjęcia zgłoszenia.

W przypadku wyboru obsługi w modelu door-to-door urządzenie jest odbierane przez kierowcę i transportowane do specjalistycznego stanowiska pomiarowego. W tym trybie diagnoza sprzętu jest całkowicie bezpłatna, a zasada braku opłat w przypadku braku możliwości usunięcia usterki dotyczy wyłącznie procedury door-to-door. Standardowy czas usunięcia złożonych usterek elektronicznych z reguły nie przekracza 3 dni roboczych, natomiast czynności konserwacyjne i optymalizacyjne wykonujemy w czasie do 24 godzin.

Na cały okres trwania procedury serwisowej udostępniamy bezpłatny laptop zastępczy bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy. Na zrealizowane naprawy oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy. W przypadku wizyty serwisanta na miejscu u klienta większość usterek usuwamy podczas pierwszej wizyty, przy czym dojazd jest bezpłatny, a rozliczenie obejmuje wykonaną pracę techniczną (dla podmiotów gospodarczych wystawiana jest faktura bez VAT).

Najczęściej zadawane pytania (FAQ)

Czy głośna praca wentylatora w Lenovo Y700 14 zawsze oznacza uszkodzenie łożyska?
Nie. W zdecydowanej większości przypadków wysokie obroty wentylatora wynikają z niedrożności kanałów powietrznych radiatora lub utraty właściwości termicznych przez pastę na rdzeniach procesora i grafiki. Sterownik EC wymusza maksymalną prędkość obrotową, próbując skompensować brak wydajnego odbioru ciepła. Pełna konserwacja termiczna przywraca cichą pracę wentylatora.

Co oznacza sytuacja, gdy dioda zasilania miga, ale laptop nie włącza się?
Oznacza to błąd w sekwencji startowej zasilania lub zadziałanie zabezpieczenia przeciwzwarciowego. Mikrokontroler EC wykrywa nieprawidłowość w napięciach wtórnych (np. brak sygnału Power Good z przetwornicy zasilającej pamięć lub procesor) i przerywa procedurę uruchamiania, sygnalizując kod błędu miganiem diody.

Czy wyrwany zawias w Lenovo IdeaPad Y700 wymaga wymiany całej obudowy na nową?
Nie ma takiej konieczności. Stosowana przez nas technologia rekonstrukcji gniazd montażowych z użyciem żywic konstrukcyjnych pozwala na trwałe odtworzenie punktów podparcia zawiasu w oryginalnym korpusie, co zapewnia pełną stabilność mechaniczną i redukuje koszty naprawy.

Czy po zwarciu na płycie głównej dane zapisane na dysku są bezpieczne?
Tak, w większości przypadków dane pozostają nienaruszone. Płyta główna posiada odrębne linie zasilania dla nośnika SSD (magistrala M.2 lub złącze SATA). Uszkodzenie elementów w obwodzie głównym B+ odcina zasilanie zanim przepięcie dotrze do kontrolera dysku, dzięki czemu pliki użytkownika nie ulegają skasowaniu.
