Specyfika konstrukcyjna Lenovo IdeaPad 110S-11IBR i typowe objawy usterek

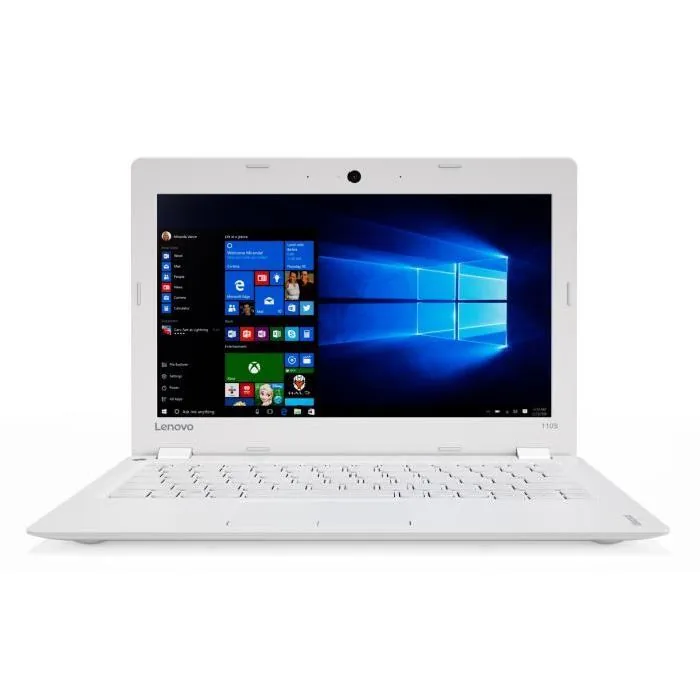

Kompaktowe laptopy z serii Lenovo IdeaPad, a w szczególności wariant 110S-11IBR o oznaczeniu kodowym 80WG0060FR, to urządzenia zaprojektowane z myślą o maksymalnej mobilności i podstawowych zadaniach biurowych. Ze względu na miniaturyzację oraz budżetową architekturę sprzętową, konstrukcja ta charakteryzuje się unikalnymi rozwiązaniami inżynieryjnymi, które bezpośrednio wpływają na jej eksploatację oraz potencjalne trudności serwisowe. W tym modelu większość kluczowych podzespołów została zintegrowana bezpośrednio na laminacie płyty głównej (PCB), co diametralnie zmienia podejście do usuwania awarii w porównaniu z klasycznymi, większymi konstrukcjami.

Do najczęściej obserwowanych objawów nieprawidłowej pracy tego modelu należą trudności z uruchomieniem, brak reakcji na przycisk zasilania, zawieszanie się systemu operacyjnego podczas ładowania oraz komunikaty informujące o braku nośnika rozruchowego. Użytkownicy nierzadko zgłaszają również problemy związane z niestabilnym ładowaniem baterii, migotaniem obrazu na matrycy ciekłokrystalicznej (LCD) podczas zmiany kąta nachylenia pokrywy czy całkowitym brakiem reakcji klawiatury membranowej. Zrozumienie przyczyn tych zjawisk wymaga wnikliwej analizy poszczególnych sekcji płyty głównej oraz mechanizmów obudowy.

Warianty problemów sprzętowych w modelu IdeaPad 110S-11IBR

Architektura modelu IdeaPad 110S-11IBR niesie ze sobą określone ograniczenia techniczne, które są bezpośrednią przyczyną powtarzających się awarii. Podczas wieloletniej praktyki serwisowej wyodrębniono kilka głównych obszarów podatnych na uszkodzenia:

Awarie wbudowanej pamięci masowej eMMC: W tym modelu nośnik danych nie występuje w formie wymiennego dysku w standardzie SATA lub złącza M.2, lecz jako kość pamięci flash eMMC (Embedded MultiMediaCard) wlutowana na stałe w strukturę płyty głównej. Z biegiem czasu intensywne cykle zapisu i odczytu prowadzą do degradacji komórek pamięci, co objawia się błędami odczytu, nagłymi restartami systemu lub błędem typu "Default Boot Device Missing or Boot Failed" w środowisku BIOS/UEFI.
Niewymienna pamięć operacyjna RAM: Pamięć RAM typu DDR3L/LPDDR3 jest również wlutowana bezpośrednio w płytę (BGA — Ball Grid Array). Brak gniazda SO-DIMM oznacza, że jakiekolwiek błędy integralności pamięci operacyjnej objawiają się niebieskimi ekranami błędów krytycznych (BSOD) lub brakiem inicjalizacji procedury POST (Power-On Self-Test), wymagając interwencji na poziomie mikrolutowania.
Uszkodzenia gniazda zasilania DC-IN oraz układu ładowania: Ze względu na częste przenoszenie urządzenia, centralne gniazdo zasilania ulega luzom mechanicznym lub zwarciu wewnętrznych pinów. Prowadzi to do uszkodzeń kontrolera ładowania (układu przetwornicy napięcia Charger IC) oraz tranzystorów MOSFET w głównej linii zasilającej 19V.
Naprężenia zawiasów i pęknięcia mocowań w obudowie: Zminiaturyzowana obudowa z tworzywa sztucznego przenosi duże opory mechaniczne z metalowych zawiasów matrycy. Z czasem dochodzi do wyrwania mosiężnych tulei gwintowanych z plastikowych gniazd w dolnej obudowie (palmreście) lub klapie matrycy, co może doprowadzić do przecięcia wiązki matrycy eDP (embedded DisplayPort) lub zwarcia w obwodzie inwertera/podświetlenia LED.
Przegrzewanie pasywnego układu chłodzenia: W wielu wariantach tej serii zastosowano całkowicie pasywne chłodzenie (radiator aluminiowy bez wentylatora) współpracujące z energooszczędnymi procesorami. Zeschnięta pasta termoprzewodząca lub mikropęknięcia termopadów powodują dławienie termiczne (thermal throttling), czyli drastyczne obniżenie taktowania procesora w celu ochrony przed przegrzaniem.

Procedura diagnostyki i metody naprawy na poziomie komponentowym

Prawidłowe usunięcie usterki w modelu o tak gęstej integracji podzespołów wymaga zaawansowanej diagnostyki laboratoryjnej. Złożoność płyty głównej wyklucza diagnozę powierzchowną — niezbędne jest zastosowanie precyzyjnych przyrządów pomiarowych.

Proces weryfikacji stanu technicznego rozpoczyna się od demontażu obudowy z użyciem antystatycznych narzędzi z tworzywa ESD, aby nie uszkodzić delikatnych zatrzasków. Następnie wykonywane są pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic napięcia za pomocą multimetru cyfrowego. Pozwala to na natychmiastowe wykrycie zwarć w liniach zasilania procesora (VCORE), pamięci RAM oraz sekcji zasilania pomocniczego (3.3V/5V Standby).

W przypadku braku reakcji na włącznik wykorzystywany jest zasilacz laboratoryjny z płynną regulacją prądu oraz kamera termowizyjna. Kontrolowana próba zwarciowa (podanie odpowiednio niskiego napięcia w gałąź wykazującą niską oporność) umożliwia precyzyjną lokalizację nadmiernie nagrzewających się elementów — uszkodzonych kondensatorów ceramicznych MLCC, sterowników przetwornic PWM czy diod zabezpieczających TVS.

Gdy problem dotyczy uszkodzenia wbudowanej pamięci eMMC lub pamięci RAM, naprawa polega na przeprowadzeniu procedury lutowania w technologii BGA na profesjonalnej stacji lutowniczej na podczerwień. Uszkodzona kość pamięci zostaje wylutowana, pola lutownicze na płycie są oczyszczane, a nowy komponent zostaje precyzyjnie osadzony i połączony ze spoiwem o odpowiednim profilu termicznym. W przypadku uszkodzeń oprogramowania układowego, kość SPI Flash zawierająca wsad BIOS/UEFI jest wylutowywana i programowana na nowo w zewnętrznym programatorze z wyczyszczonym regionem ME (Management Engine).

Wszystkie prace naprawcze mechaniczne, takie jak regeneracja mocowań zawiasów, wykonujemy z użyciem chemoutwardzalnych żywic technicznych, które zapewniają wytrzymałość strukturalną znacznie przewyższającą fabryczne punkty mocowania. Do wszelkich napraw stosujemy wyłącznie nowe, nigdy nieużywane komponenty elektroniczne i moduły montażowe.

Zagrożenia związane z niefachową ingerencją i samodzielnymi naprawami

Próby samodzielnego usuwania awarii w miniaturowych laptopach Lenovo IdeaPad niosą ze sobą wysokie ryzyko trwałego unieruchomienia sprzętu. Ze względu na specyfikę konstrukcji 110S-11IBR warto zwrócić uwagę na najczęstsze błędy popełniane podczas amatorskich prób napraw:

Uszkodzenie wielowarstwowego laminatu płyty głównej: Płyty w tym modelu są wyjątkowo cienkie i podatne na zwichrowanie termiczne oraz mechaniczne. Użycie nieodpowiednich wkrętów o zbyt dużej długości podczas montażu obudowy może przewiercić ścieżki sygnałowe biegnące tuż pod powierzchnią plastiku.
Przegrzanie struktury krzemowej: Próby wygrzewania wlutowanych układów BGA (RAM, eMMC, procesor) domowymi narzędziami typu opalarka prowadzą do nieodwracalnego rozwarstwienia struktury krzemu (tzw. pop-corn effect) oraz zwarcia kulek cynowych pod układem.
Uszkodzenia taśm sygnałowych FFC/FPC: Złącza klawiatury i touchpada są niezwykle delikatne. Wyłamanie plastikowej klapki blokującej złącze ZIF (Zero Insertion Force) uniemożliwia prawidłowe zamocowanie taśmy sygnałowej i wymaga wymiany całego gniazda na płycie.
Zwarcie baterii litowo-jonowej: Brak odpięcia baterii przed rozpoczęciem jakichkolwiek manipulacji wewnątrz obudowy (np. podczas czyszczenia) niemal zawsze kończy się przypadkowym zwarciem linii zasilania matrycy z liniami danych, co trwale niszczy mostek procesora (SoC).

Organizacja obsługi serwisowej i standardy realizacji

Nasz niezależny zespół techniczny posiada ponad 20 lat doświadczenia w naprawach elektroniki użytkowej i komputerowej, co przekłada się na ponad 10 000 urządzeń przywróconych do pełnej sprawności. Zdajemy sobie sprawę, że laptop jest kluczowym narzędziem codziennej pracy, dlatego cały proces logistyczny został zoptymalizowany pod kątem wygody i oszczędności czasu.

Obsługa realizowana jest w modelu dojazdowym. Na terenie Warszawy oraz w okolicach w promieniu 40 km nasz kierowca lub serwisant dociera pod wskazany adres zazwyczaj do 1 godziny od przyjęcia zgłoszenia, działając w trybie 24/7. W przypadku prostszych problemów programowych, optymalizacji systemu czy czyszczenia układu chłodzenia, większość usterek usuwamy podczas pierwszej wizyty bezpośrednio na miejscu.

Jeżeli charakter awarii — jak ma to miejsce przy uszkodzeniach pamięci eMMC, zaawansowanych zwarciach czy naprawach BGA — wymaga użycia stacjonarnej aparatury pomiarowo-lutowniczej, sprzęt jest odbierany przez kierowcę w procedurze door-to-door. W tym modelu odbioru pełna diagnostyka laboratoryjna jest całkowicie darmowa, a zasada braku opłat w razie braku możliwości naprawy dotyczy wyłącznie tego trybu. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe zabiegi konserwacyjne i przyspieszanie działania realizujemy w czasie do 24 godzin. Na cały okres trwania procedury oferujemy bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Na wykonane usługi montażowe i zastosowane nowe komponenty udzielana jest gwarancja do 12 miesięcy, a rozliczenie dokumentuje wystawiana faktura bez VAT.

Najczęściej zadawane pytania (FAQ)

Czy w modelu Lenovo IdeaPad 110S-11IBR można rozbudować pamięć RAM lub wymienić dysk na większy?
W tym konkretnym modelu pamięć RAM oraz nośnik eMMC są na stałe wlutowane w płytę główną i konstrukcja nie posiada standardowych slotów rozszerzeń SO-DIMM ani M.2/SATA. Modyfikacja pojemności jest możliwa wyłącznie na poziomie inżynieryjnym poprzez wylutowanie fabrycznej kości i wlutowanie układu o większej gęstości zapisu, jednak wymaga to również adaptacji układów zasilania i modyfikacji tabeli konfiguracji w oprogramowaniu BIOS/UEFI.

Laptop nie włącza się, dioda zasilania miga, ale ekran pozostaje czarny. Co to oznacza?
Taki objaw wskazuje najczęściej na problem z przejściem procedury testowej POST. Przyczyną może być uszkodzenie zawartości kości BIOS, degradacja wlutowanej pamięci operacyjnej RAM lub nieprawidłowe napięcia wyjściowe z przetwornic wtórnych zasilających procesor. Wymaga to wykonania pomiarów oscyloskopowych i multimetrem na odłączonej płycie głównej.

Jakie są pierwsze symptomy zużycia pamięci eMMC w tym laptopie?
Początkowe objawy to wyraźne spowolnienie pracy systemu operacyjnego, błędy podczas instalowania aktualizacji, częste komunikaty o uszkodzeniu plików systemowych oraz nagłe zawieszanie kursora myszy na kilkanaście sekund. W zaawansowanym stadium system przestaje się uruchamiać, a komputer wchodzi bezpośrednio do menu BIOS, nie widząc nośnika danych.

Czy uszkodzone zawiasy można naprawić bez wymiany całej pokrywy laptopa?
Tak, w większości przypadków stosujemy profesjonalną odbudowę gniazd montażowych przy użyciu żywic technicznych oraz regulację siły docisku mechanizmu zawiasu. Pozwala to na przywrócenie pełnej sztywności i płynności otwierania klapy bez konieczności poszukiwania trudnodostępnych elementów obudowy.
