Serwis Lenovo IdeaPad 320-15IKB-81BG000BSB — na co zwrócić uwagę

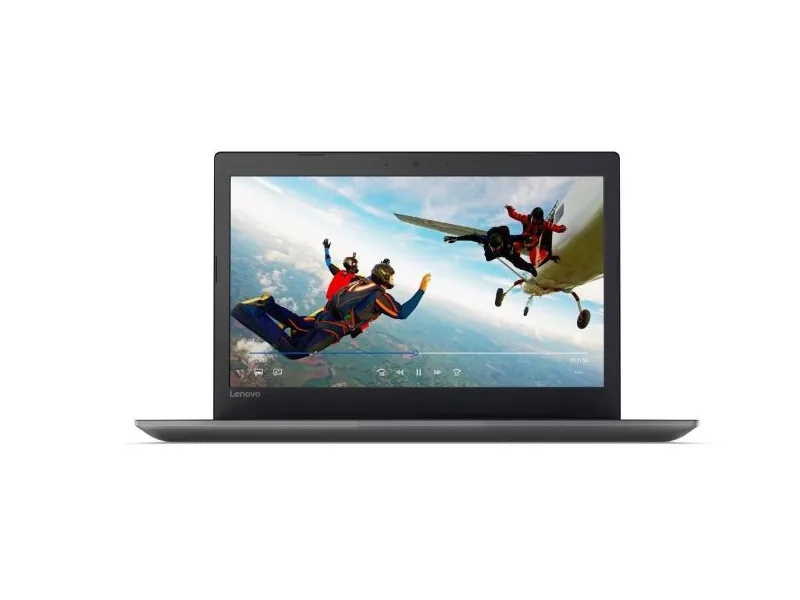

Model Lenovo IdeaPad 320-15IKB o oznaczeniu kodowym 81BG000BSB to popularna konstrukcja biurowo-domowa, która łączy w sobie procesor Intel Core ósmej generacji, zintegrowaną lub dedykowaną jednostkę graficzną oraz matrycę o przekątnej piętnastu cali. Ze względu na powszechność tego modelu na rynku wtórnym oraz wieloletnią obecność w rękach użytkowników, konstrukcja ta trafia do diagnostyki serwisowej z bardzo specyficznym zestawem usterek typowych dla tej platformy sprzętowej. Właściwa identyfikacja symptomów pozwala na wczesne podjęcie działań zaradczych, zanim drobne uszkodzenie mechaniczne lub przeciążenie termiczne doprowadzi do trwałego uszkodzenia laminatu płyty głównej (wielowarstwowej płytki drukowanej będącej bazą konstrukcyjną komputera).

Charakterystyczne objawy awarii w modelu Lenovo IdeaPad 320-15IKB

W codziennej eksploatacji opisywanej wersji IdeaPad 320-15IKB obserwuje się kilka powtarzalnych grup objawów, które wskazują na konieczność przeprowadzenia weryfikacji stanu technicznego podzespołów. Symptomy te można podzielić na mechaniczne, termiczne oraz stricte elektryczne:

• Opór i trzaski przy otwieraniu pokrywy matrycy — zjawisko to świadczy o zacieraniu się osi zawiasów i wyłamywaniu mosiężnych tulei gwintowanych z plastikowych gniazd w dolnej obudowie (kadłubku dolnym) lub w klapie ekranu.
• Brak reakcji na przycisk zasilania — diody sygnalizacyjne nie świecą, a wentylator nie podejmuje pracy, co często wskazuje na uszkodzenie gniazda ładowania DC-IN (złącza zasilania prądem stałym) lub zwarcie w głównej linii zasilania 19 V.
• Wyłączanie się urządzenia podczas pracy pod obciążeniem — komputer samoczynnie odcina zasilanie po kilkunastu minutach przeglądania multimediów lub pracy biurowej, co jest efektem zadziałania zabezpieczenia termicznego (termicznego wyłącznika bezpieczeństwa chroniącego układ scalony przed przegrzaniem).
• Brak obrazu na ekranie przy świecących diodach — po włączeniu zasilania słychać pracę wentylatora, świeci dioda LED na bocznej krawędzi, lecz matryca LCD (wyświetlacz ciekłokrystaliczny) pozostaje całkowicie ciemna.
• Brak wykrywania dysku twardego lub bardzo powolna praca systemu — system operacyjny zawiesza się na ekranie powitalnym, co bywa powiązane ze zużyciem talerzowego nośnika magnetycznego HDD lub degradacją kontrolera pamięci masowej.
• Problemy z ładowaniem baterii — zasilacz musi być ustawiany pod specyficznym kątem, aby bateria rozpoczęła proces ładowania, lub system zgłasza komunikat o podłączeniu nieobsługiwanego źródła prądu.

Podatności konstrukcyjne i źródła problemów technicznych

Konstrukcja Lenovo IdeaPad 320-15IKB w wariancie 81BG000BSB wykorzystuje rozwiązania oszczędnościowe, które po kilku latach intensywnej pracy ujawniają swoje słabe punkty. Zrozumienie fizyki działania tych elementów pozwala na prawidłowe zaplanowanie procedury naprawczej.

Przeciążenia mechaniczne zespołu zawiasów i obudowy

Jednym z najpoważniejszych mankamentów tej serii jest konstrukcja mocowania zawiasów. Fabryczny smar w mechanizmie zawiasu ulega degradacji, co prowadzi do drastycznego wzrostu oporu podczas otwierania klapy. Siła dźwigni przenoszona jest bezpośrednio na plastikowe punkty mocowania wewnątrz obudowy dolnej (palmrestu i dolnej wanny). Tworzywo sztuczne z biegiem lat traci plastyfikatory i staje się kruche. W efekcie tuleje gwintowane zostają wyrwane, co prowadzi do rozchodzenia się krawędzi obudowy, a w skrajnych przypadkach do zmiażdżenia taśmy sygnałowej eDP (taśmy przesyłającej sygnał wideo do matrycy) lub uszkodzenia kabla antenowego modułu Wi-Fi.

Układ chłodzenia i zjawisko dławienia termicznego

W modelu IdeaPad 320-15IKB zastosowano kompaktowy układ chłodzenia oparty na pojedynczym ciepłowodzie (miedzianej rurce heatpipe wypełnionej czynnikiem chłodzącym o niskiej temperaturze wrzenia) oraz małym wentylatorze promieniowym. Z czasem pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem krzemowym a radiatorem) ulega wysuszeniu i zamienia się w twardą skorupę, tracąc zdolność przewodzenia ciepła. Skutkuje to zjawiskiem zwanym thermal throttling (mechanizmem obniżania taktowania zegara procesora w celu zapobieżenia stopieniu krzemu), co użytkownik odczuwa jako gwałtowne spowolnienie działania komputera.

Sekcja zasilania i obwody ładowania

Gniazdo zasilania DC jest w tym modelu elementem połączonym z płytą główną za pomocą krótkiej wiązki kablowej, co teoretycznie ułatwia wymianę, lecz sam wtyk wewnątrz obudowy jest narażony na wyłamanie trzpienia centralnego. Wystąpienie mikropęknięć w gnieździe prowadzi do iskrzenia, generowania wysokiej temperatury i w konsekwencji uszkodzenia tranzystorów MOSFET (kluczy tranzystorowych w układzie przetwornicy głównej) oraz układu KBC (kontrolera klawiatury i zarządzania wbudowanymi funkcjami płyty głównej, zwanego układem Embedded Controller).

Metodologia diagnostyki i procedury naprawcze

Prawidłowe podejście do serwisu tego typu laptopa opiera się na eliminacji przyczyn usterki, a nie wyłącznie maskowaniu jej skutków. Każdy proces serwisowy rozpoczyna się od weryfikacji parametrów elektrycznych i mechanicznych.

Diagnostyka układu zasilania realizowana jest za pomocą laboratoryjnego zasilacza z regulacją prądu oraz mikroskopu stereoskopowego. Pozwala to na precyzyjne namierzenie zwarć w gałęziach zasilania 3.3 V i 5 V (zasilanie w trybie gotowości) oraz w gałęzi głównej B+ (19 V). W przypadku braku reakcji na włącznik, sprawdzana jest poprawność wysterowania bramek tranzystorów wejściowych oraz stan sygnałów logicznych wysyłanych przez układ KBC do mostka procesora. Gdy zachodzi potrzeba wymiany uszkodzonych elementów scalonych, proces lutowania odbywa się z użyciem precyzyjnych stacji lutowniczych na gorące powietrze (stacji Hot-Air) z zachowaniem odpowiednich profili temperaturowych, co zapobiega rozwarstwieniu laminatu.

W obszarze mechanicznym uszkodzone mocowania zawiasów nie są poddawane powierzchownemu klejeniu klejami uniwersalnymi, które nie wytrzymują naprężeń ścinających. Zamiast tego stosuje się rekonstrukcję ubytków strukturalnych za pomocą chemoutwardzalnych żywic technicznych lub montaż fabrycznie nowych elementów obudowy. Równocześnie wykonywana jest kalibracja siły docisku zawiasów (regulacja nakrętek kontrujących), co zmniejsza opór przy otwieraniu i zapobiega powtórnemu wyłamaniu punktów podparcia.

Kompleksowy serwis układu chłodzenia obejmuje demontaż radiatora, chemiczne usunięcie skamieniałej pasty termoprzewodzącej z rdzenia krzemowego procesora CPU i układu GPU, czyszczenie łopatek wentylatora oraz nałożenie nowych materiałów termoprzewodzących o wysokim współczynniku przewodzenia ciepła. Sprawdzana jest także szczelność samego ciepłowodu pod kątem utraty gazu roboczego.

Czego unikać podczas prób samodzielnej ingerencji

Nieprawidłowe podejście do naprawy modelu Lenovo IdeaPad 320-15IKB może przekształcić drobną usterkę w uszkodzenie nieopłacalne naprawczo. Do najczęstszych błędów konstrukcyjnych i technicznych należą:

• Używanie klejów cyjanoakrylowych (typu kropelka/superglue) do klejenia zawiasów — substancje te nie posiadają elastyczności, parują powodując biały nalot na elementach elektronicznych, a pod wpływem naprężeń natychmiast pękają, często niszcząc strukturę plastiku w stopniu uniemożliwiającym późniejszą profesjonalną rekonstrukcję.
• Podważanie obudowy metalowymi narzędziami — prowadzi do wyłamania plastikowych zatrzasków krawędziowych, porysowania powierzchni palmrestu oraz ryzyka zwarcia elementów na płycie głównej, gdy metalowy wkrętak ześlizgnie się pod obudowę.
• Niedokładne odłączenie akumulatora przed jakimikolwiek pracami — w modelach z wbudowaną baterią litowo-jonową, manipulowanie taśmami sygnałowymi (np. taśmą matrycy eDP) przy podłączonym akumulatorze generuje natychmiastowe zwarcie linii zasilania podświetlenia (19 V) z liniami sygnałowymi procesora (3.3 V), co kończy się nieodwracalnym spaleniem mostka hybrydowego w procesorze.
• Stosowanie przewodzących past termoprzewodzących na bazie ciekłego metalu — nieodpowiednie użycie ciekłego metalu na odsłonięte komponenty SMD (elementy montowane powierzchniowo) wokół rdzenia procesora bez właściwej izolacji lakierem ochronnym niemal zawsze prowadzi do zwarcia i zniszczenia płyty głównej.
• Wkręcanie śrub o niewłaściwej długości — obudowa IdeaPad 320 wykorzystuje śruby o różnych długościach gwintu; wkręcenie zbyt długiej śruby w krótkie gniazdo powoduje przewiercenie tworzywa na wylot i uszkodzenie widocznej powierzchni palmrestu.

Modernizacja i wydłużenie cyklu życia platformy 81BG

Konfiguracja 81BG000BSB oparta o architekturę procesorów Core i5/i7 8. generacji posiada spory potencjał wydajnościowy, który bywa ograniczany przez fabryczną konfigurację pamięci i nośników danych. Przeprowadzenie modernizacji sprzętowej pozwala na znaczne podniesienie komfortu pracy z urządzeniem.

Podstawowym krokiem optymalizacyjnym jest wymiana tradycyjnego dysku talerzowego HDD 2.5 cala na dysk SSD (półprzewodnikowy nośnik pamięci flash) ze złączem SATA lub montaż dysku SSD M.2 NVMe (magistrali pamięci masowej o wysokiej przepustowości), jeśli gniazdo jest obecne na laminacie danej wersji płyty. Różnica w czasie dostępu do plików oraz szybkości startu systemu jest natychmiastowa.

Drugim istotnym obszarem jest rozbudowa pamięci RAM (pamięci operacyjnej o dostępie swobodnym). W tym modelu część pamięci RAM jest wlutowana bezpośrednio w płytę główną (pamięć onboard), lecz do dyspozycji użytkownika pozostaje jedno gniazdo SO-DIMM. Instalacja odpowiednio dobranej kości pamięci pracującej w trybie Dual Channel (dwukanałowej komunikacji kontrolera pamięci) zwiększa przepustowość podsystemu pamięci, co przekłada się na wyższą wydajność zintegrowanej jednostki graficznej Intel UHD Graphics.

Obsługa techniczna w modelu dojazdowym

Dla wygody użytkowników serwis realizuje usługi w oparciu o sprawną logistykę mobilną. Dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km pozwala na szybkie dotarcie technika bezpośrednio do miejsca użytkowania sprzętu. Wiele czynności, takich jak diagnostyka podstawowa, wymiana klawiatury, optymalizacja systemu, przyspieszanie działania czy czyszczenie układu chłodzenia (które standardowo realizujemy do 24 godzin), może zostać zweryfikowanych lub przeprowadzonych bezpośrednio u klienta.

W przypadku skomplikowanych uszkodzeń laminatu płyty głównej, awarii sekcji zasilania BGA czy konieczności rekonstrukcji korpusu obudowy, sprzęt odbierany jest w trybie door-to-door przez kierowcę serwisu. W tym wariancie pełna diagnostyka laboratoryjna jest całkowicie bezpłatna. Jeśli naprawa z przyczyn technicznych nie zostanie sfinalizowana w trybie door-to-door, klient nie ponosi kosztów. Na czas trwania procedury serwisowej, która z reguły nie przekracza 3 dni, zapewniamy bezpłatny laptop zastępczy na cały okres naprawy, bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy. Ponad 20 lat doświadczenia oraz ponad 10 000 urządzeń obsłużonych w praktyce warsztatowej przekłada się na to, że większość usterek usuwamy podczas pierwszej wizyty. Na wszystkie wykonane naprawy i montowane komponenty udzielana jest gwarancja do 12 miesięcy, przy czym stosowane są wyłącznie nowe, nigdy używane części zamienne.

Najczęściej zadawane pytania (FAQ)

Czy pękniętą obudowę przy zawiasie w Lenovo IdeaPad 320 trzeba wymieniać na nową?
W wielu przypadkach możliwa jest profesjonalna rekonstrukcja zniszczonych gniazd montażowych przy użyciu przemysłowych tworzyw kompozytowych. Jeśli jednak pęknięciu uległa zewnętrzna powłoka estetyczna obudowy lub uszkodzenie jest rozległe, zaleca się montaż nowego elementu dolnej wanny lub klapy, połączony z obowiązkową regulacją siły docisku zawiasów.

Dlaczego laptop wyłącza się nagle po kilkunastu minutach oglądania filmów?
Przyczyną jest najczęściej przegrzanie procesora lub układu graficznego wywołane niedrożnością żeber radiatora oraz utratą właściwości przez starą pastę termoprzewodzącą. Płyta główna odcina zasilanie w trybie awaryjnym, aby uniknąć fizycznego zniszczenia układów scalonych. Wymagane jest przeprowadzenie pełnej konserwacji układu chłodzenia.

Czy po wymianie dysku twardego na SSD w tym modelu utracone zostaną dane?
Nie, w ramach procedury modernizacyjnej możliwe jest wykonanie bezpośredniego klonowania struktury nośnika (sektor po sektorze) ze starego dysku HDD na nowy nośnik SSD. Wszystkie pliki, programy oraz ustawienia systemu operacyjnego zostają w pełni zachowane.

Co oznacza, że laptop włącza się, ale na ekranie nic się nie wyświetla?
Symptom ten może wskazywać na uszkodzenie taśmy matrycy, awarię samej matrycy LCD, uszkodzenie wbudowanej pamięci RAM lub błąd w zawartości kości pamięci flash BIOS/UEFI (podstawowego oprogramowania układowego płyty). Precyzyjne określenie źródła problemu wymaga pomiarów napięć na cewkach zasilających poszczególne sekcje płyty głównej.
