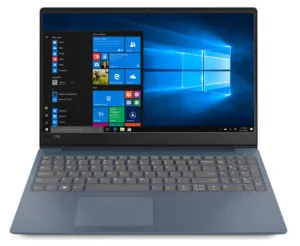

Serwis Lenovo IdeaPad 330s-15ARR Laptop — na co zwrócić uwagę

Model Lenovo IdeaPad 330s-15ARR to popularny laptop wyposażony w procesory mobilne z architekturą x86 oraz zintegrowany układ graficzny. Ze względu na smukłą konstrukcję określaną jako obudowa slim, model ten łączy mobilność z wydajnością biurowo-multimedialną. Wielu użytkowników docenia w nim matową matrycę oraz ergonomiczną klawiaturę, jednak specyfika wewnętrznej budowy płyty głównej (laminatu drukowanego z podzespołami bazowymi) oraz układu chłodzenia sprawia, że po pewnym okresie eksploatacji pojawiają się charakterystyczne usterki. Prawidłowa identyfikacja symptomów oraz zrozumienie architektury urządzenia pozwalają uniknąć poważnych awarii, takich jak trwałe uszkodzenie sekcji zasilania lub pęknięcie struktury mechanicznej obudowy.

Charakterystyka techniczna i typowe objawy usterek w IdeaPad 330s-15ARR

W codziennej praktyce serwisowej obserwujemy, że laptopy z serii IdeaPad 330s-15ARR trafiają na diagnostykę z kilkoma powtarzającymi się objawami. Ze względu na zastosowanie procesorów o gęstym upakowaniu rdzeni obliczeniowych i graficznych, generujących spore ilości ciepła przy pełnym obciążeniu, jednym z kluczowych wyzwań w tym modelu pozostaje odprowadzanie energii termicznej.

Najczęściej spotykane objawy nieprawidłowej pracy urządzenia obejmują:

• Spadek wydajności pod obciążeniem oraz zjawisko określane jako dławienie termiczne (ang. thermal throttling, czyli automatyczne obniżanie taktowania jednostki obliczeniowej w celu uniknięcia przegrzania).
• Głośna, ciągła praca wentylatora promieniowego (wirnika tłoczącego powietrze przez miedziany radiator) lub całkowity brak jego reakcji.
• Brak reakcji na przycisk włącznika, brak podświetlenia diod LED (diod elektroluminescencyjnych sygnalizujących stan pracy) lub sytuacja, w której diody świecą, lecz ekran pozostaje czarny.
• Problemy z ładowaniem akumulatora litowo-jonowego, przerywanie procesu ładowania przy poruszeniu wtykiem zasilacza lub komunikat systemu o podłączonym, lecz nieladującym się źródle prądu.
• Trzaski, opór podczas otwierania pokrywy matrycy lub wyraźne unoszenie się palmrestu (górnej części obudowy otaczającej klawiaturę) w rejonie zawiasów.
• Losowe restarty systemu operacyjnego, błędy zatrzymania BSOD (ang. Blue Screen of Death, czyli krytyczny błąd systemu operacyjnego) lub zamrażanie obrazu podczas odtwarzania wideo.

Podatność mechaniczna zawiasów i mocowań w obudowie slim

Jednym z newralgicznych punktów konstrukcyjnych w Lenovo IdeaPad 330s-15ARR są zawiasy matrycy oraz ich punkty kotwiczenia w strukturze z tworzywa sztucznego. W odróżnieniu od masywniejszych konstrukcji, wariant 330s posiada smuklejszą ramę matrycy i cieńszy korpus. Z czasem smar w mechanizmie zawiasu ulega degradacji i zapieczeniu, co drastycznie zwiększa opór obrotowy (moment siły potrzebny do otwarcia klapy).

Zwiększony opór przenosi się bezpośrednio na mosiężne tuleje gwintowane, które są fabrycznie wtopione w plastikowe słupki dolnej obudowy oraz klapy matrycy. W efekcie dochodzi do wyłamania gniazd montażowych, co prowadzi do rozwarstwienia obudowy. Nieleczona usterka mechaniczna niesie ze sobą bezpośrednie ryzyko uszkodzenia taśmy sygnałowej eDP (ang. embedded DisplayPort, czyli wielożyłowego przewodu przesyłającego sygnał wizyjny do matrycy), kabli antenowych modułu bezprzewodowego Wi-Fi, a nawet pęknięcia szklanego substratu panelu LCD.

W naszym podejściu serwisowym nie stosujemy prowizorycznych rozwiązań, takich jak klejenie klejami błyskawicznymi. Przeprowadzamy profesjonalną regenerację mocowań z wykorzystaniem kompozytów chemicznych o wysokiej odporności na ścinanie lub wymieniamy elementy kadłubka na fabrycznie nowe części. Każdorazowo dokonujemy także precyzyjnej regulacji siły docisku zawiasów, co trwale eliminuje powstawanie naprężeń w przyszłości.

Układ zasilania i sekcja ładowania na płycie głównej

Płyta główna w modelu 330s-15ARR charakteryzuje się zintegrowaną sekcją zasilania, w której kluczową rolę odgrywa kontroler ładowania (układ scalony chargera) oraz tranzystory polowe typu MOSFET (tranzystory z izolowaną bramką sterujące przepływem prądu w liniach wysokiego napięcia). Urządzenie wykorzystuje złącze zasilania DC-IN, które pod wpływem szarpnięć przewodu może ulec mikropęknięciom lub zwarciu pinu centralnego z masą.

Częstym problemem w tym modelu bywa przebicie w głównej gałęzi zasilania 19V lub 20V (główna linia napięciowa B+ rozprowadzająca prąd do przetwornic wtórnych). Gdy w obwodzie pojawi się zwarcie, zabezpieczenia przetwornicy odcinają zasilanie, sprawiając, że laptop wydaje się całkowicie martwy. Diagnoza takiego stanu wymaga zaawansowanej analizy z użyciem mikroskopu stereoskopowego, zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej (urządzenia rejestrującego promieniowanie podczerwone w celu wykrycia nadmiernie nagrzewających się elementów SMD).

Weryfikacji poddawany jest także mikrokontroler KBC (ang. Keyboard Controller / Embedded Controller, czyli układ zarządzający procedurą startową, klawiaturą, ładowaniem oraz komunikacją z pamięcią BIOS). Uszkodzenia wsadu pamięci flash SPI (nieulotnej pamięci przechowującej oprogramowanie układowe UEFI) po nieudanych aktualizacjach systemowych również objawiają się brakiem obrazu i wymagają bezpośredniego programowania w programatorze sprzętowym.

Układ chłodzenia i termopady w architekturze ze zintegrowanym APU

Sercem obliczeniowym omawianego modelu jest układ APU (ang. Accelerated Processing Unit, czyli struktura krzemowa łącząca w jednym rdzeniu procesor główny oraz jednostkę graficzną). Taka integracja oznacza, że cała emisja ciepła skupia się na małej powierzchni rdzenia krzemowego. Fabryczny system chłodzenia składa się z pojedynczego ciepłowodu (miedzianej rurki wypełnionej cieczą o niskiej temperaturze wrzenia) oraz małego bloku radiatora.

Z biegiem czasu fabryczna pasta termoprzewodząca (substancja wypełniająca mikroskopijne nierówności między rdzeniem a radiatorem) ulega zjawisku wysychania i utraty elastyczności. Tworzy to barierę termiczną, przez co ciepło nie jest przekazywane do radiatora. Dodatkowo kurz gromadzący się na wylocie żeberek tworzy tak zwany filc termiczny, całkowicie blokujący przepływ powietrza tłoczonego przez wentylator.

Okresowe czyszczenie i konserwacja układu chłodzenia w modelu IdeaPad 330s-15ARR pozwala obniżyć temperatury pracy podzespołów nawet o kilkanaście do kilkudziesięciu stopni Celsjusza. Podczas zabiegu stosujemy pasty termoprzewodzące o wysokim współczynniku przewodności cieplnej (wyrażanym w W/mK) oraz odpowiednio dobrane termopady (elastyczne podkładki przewodzące ciepło z sekcji zasilania VRM), co zabezpiecza procesor przed degradacją termiczną.

Pamięć RAM i konfiguracja dysków masowych

W kwestii konfiguracji pamięci operacyjnej oraz magazynu danych, Lenovo IdeaPad 330s-15ARR posiada specyficzną architekturę, o której warto wiedzieć przed planowaną modernizacją lub naprawą:

• Część pamięci operacyjnej RAM (ang. Random Access Memory) jest wlutowana bezpośrednio w laminat płyty głównej (pamięć on-board), a do dyspozycji użytkownika pozostaje pojedynczy slot SO-DIMM (gniazdo rozszerzeń na dodatkowy moduł). W przypadku uszkodzenia kości wlutowanych konieczna jest ich programowa lub sprzętowa dezaktywacja na poziomie płyty głównej.
• Obsługa dysków masowych obejmuje gniazdo M.2 z obsługą protokołu NVMe (ang. Non-Volatile Memory Express, standard szybkiej transmisji danych przez magistralę PCIe) oraz tradycyjną zatokę SATA na dysk 2,5 cala. Częstą przyczyną spowolnienia pracy laptopa jest obecność starego dysku talerzowego HDD, którego wymiana na nośnik półprzewodnikowy SSD drastycznie skraca czas reakcji systemu.

Procedura diagnostyczna i proces naprawy w modelu IdeaPad 330s

W naszym serwisie do każdego urządzenia podchodzimy zgodnie ze standaryzowaną procedurą inżynieryjną. Ponad 20 lat doświadczenia oraz ponad 10 000 naprawionych urządzeń pozwoliło nam wypracować bezbłędny schemat weryfikacji usterek w laptopach Lenovo.

Diagnoza poprzedza każdą naprawę i składa się z następujących etapów:

1. Weryfikacja organoleptyczna i pomiary wstępne: sprawdzenie stanu gniazd, mechaniki zawiasów oraz rezystancji na głównych cewkach przetwornic płyty głównej (pomiar mający na celu wykluczenie zwarć przed podaniem napięcia).
2. Diagnostyka mikroskopowa i termowizyjna: lokalizacja uszkodzonych elementów biernych SMD (kondensatorów, rezystorów), sterowników przetwornic oraz układów scalonych podlegających nadmiernemu nagrzewaniu.
3. Weryfikacja sygnałów logicznych: badanie przebiegów oscyloskopowych na liniach komunikacyjnych magistrali SMBus, sygnałów zegarowych oraz stanów logicznych niezbędnych do uruchomienia procesora.
4. Wymiana komponentów na poziomie BGA/SMD: precyzyjne lutowanie mikroskopowe przy użyciu stacji lutowniczych na gorące powietrze (hot-air) oraz stacji lutowniczych na podczerwień. Używamy wyłącznie nowych elementów zamiennych, co gwarantuje stabilność pracy obwodów.
5. Testy obciążeniowe i kontrola jakości: po wykonaniu naprawy urządzenie przechodzi wielogodzinne testy w dedykowanych programach diagnostycznych pod kątem stabilności napięć, temperatur oraz integralności pamięci.

Czas realizacji standardowej procedury naprawczej z reguły nie przekracza 3 dni roboczych, natomiast zabiegi konserwacyjne, czyszczenie układu chłodzenia czy przyspieszanie działania systemu wykonujemy zazwyczaj w czasie do 24 godzin. Na wykonane prace udzielamy gwarancji do 12 miesięcy.

Błędy podczas samodzielnych prób naprawy

Samodzielna ingerencja w strukturę wewnętrzną laptopa Lenovo IdeaPad 330s-15ARR bez odpowiedniego zaplecza warsztatowego niesie ze sobą wysokie ryzyko pogłębienia usterki. Do najczęstszych błędów popełnianych przez użytkowników należą:

• Brak odłączenia złącza baterii wewnętrznej przed rozpoczęciem demontażu podzespołów. Rozpięcie taśmy matrycy LCD pod napięciem obecnym na linii zasilania podświetlenia (nawet przy wyłączonym komputerze) prowadzi do natychmiastowego zwarcia i spalenia procesora lub dedykowanych bezpieczników na płycie głównej.
• Użycie nieodpowiednich wkrętów montażowych. Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo skutkuje przewierceniem ścieżek sygnałowych w wielowarstwowym laminacie płyty głównej lub przebiciem obudowy na wylot.
• Stosowanie past termoprzewodzących na bazie ciekłego metalu lub past przewodzących prąd. Niewłaściwa aplikacja może doprowadzić do wycieku preparatu poza obrys rdzenia i wywołania zwarcia między mikroskopijnymi kondensatorami odsprzęgającymi na obudowie APU.
• Próby siłowego otwierania zablokowanych zawiasów, co najczęściej kończy się bezpowrotnym zniszczeniem delikatnej matrycy IPS (ang. In-Plane Switching, panel o szerokich kątach widzenia) oraz rozerwaniem aluminiowej klapy.
• Ładowanie nieoryginalnymi zasilaczami uniwersalnymi o niestabilnym napięciu wyjściowym lub odwróconej polaryzacji, co skutkuje uszkodzeniem filtrów wejściowych i układu ładowania.

Wygodna obsługa door-to-door oraz wsparcie na miejscu

Dbając o komfort użytkowników, oferujemy model obsługi oparty na mobilności i bezpośrednim dojeździe. Nasz serwisant lub kierowca może odebrać sprzęt pod wskazanym adresem, realizując dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku wyboru usługi odbioru sprzętu przez kierowcę, diagnoza w trybie door-to-door jest bezpłatna, a zasada braku opłat w razie braku możliwości usunięcia awarii dotyczy wyłącznie urządzeń powierzonych nam w tym trybie.

Podczas wizyty serwisanta na miejscu większość usterek usuwamy podczas pierwszej wizyty, weryfikując problemy z oprogramowaniem, konfiguracją czy podstawowymi modułami. Na cały czas trwania bardziej złożonych napraw w warunkach laboratoryjnych zapewniamy bezpłatny laptop zastępczy, który udostępniany jest bez konieczności wpłacania kaucji i bez ograniczeń czasowych, dzięki czemu ciągłość pracy zostaje w pełni zachowana.

Często zadawane pytania (FAQ)

Dlaczego mój Lenovo IdeaPad 330s-15ARR mocno nagrzewa się od spodu nawet przy prostych zadaniach?
Główną przyczyną jest nagromadzenie kurzu w żeberkach radiatora oraz degradacja pasty termoprzewodzącej na rdzeniu APU. W smukłej obudowie slim ograniczona przestrzeń wymaga maksymalnej wydajności termicznej. Regularna konserwacja układu odprowadzania ciepła, realizowana w czasie do 24 godzin, pozwala przywrócić fabryczną kulturę pracy i prawidłowe temperatury.

Laptop nie włącza się, a dioda ładowania jedynie mruga. Co oznacza ten stan?
Taki objaw wskazuje najczęściej na zadziałanie układu zabezpieczenia przeciwzwarciowego w głównej linii zasilania, awarię baterii lub uszkodzenie mikrokontrolera KBC. Wymaga to wykonania pomiarów elektrycznych na płycie głównej w celu precyzyjnego zlokalizowania uszkodzonego komponentu SMD.

Czy po wyłamaniu zawiasu konieczna jest wymiana całej obudowy na nową?
Nie zawsze zachodzi potrzeba zakupu całego kompletu elementów obudowy. W wielu przypadkach możliwe jest profesjonalne zrekonstruowanie mocowań mosiężnych tulei przy użyciu specjalistycznych spoiw konstrukcyjnych oraz poluzowanie oporu zawiasów. Jeśli jednak tworzywo uległo całkowitej fragmentacji, stosujemy wyłącznie nowe części zamienne.

Czy można rozbudować pamięć RAM w modelu IdeaPad 330s-15ARR?
Tak, urządzenie posiada jedno wolne gniazdo SO-DIMM, które pozwala na dołożenie dodatkowego modułu pamięci RAM, uzupełniającego pamięć wlutowaną fabrycznie w płytę główną. Odpowiednia konfiguracja w trybie dwukanałowym (ang. Dual-Channel) znacząco zwiększa także wydajność wbudowanego układu graficznego.
