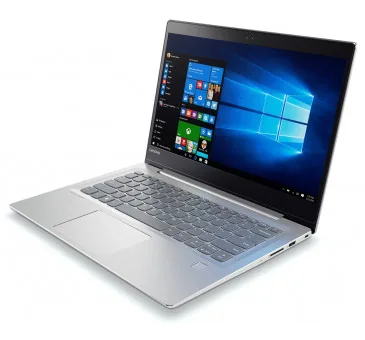

Charakterystyka techniczna modelu Lenovo IdeaPad 520s-14IKB
Model Lenovo IdeaPad 520s-14IKB o oznaczeniu kodowym 80X200C1GE to smukły, czternastocalowy laptop z segmentu urządzeń mobilnych do pracy biurowej oraz multimediów. Konstrukcja łączy w sobie lekką obudowę z elementami aluminiowymi, zintegrowany lub dedykowany układ graficzny oraz procesory o niskim poborze energii. Ze względu na zwartą budowę wewnętrzną, wysokie upakowanie podzespołów na płycie głównej oraz miniaturyzację elementów mechanicznych, urządzenie to charakteryzuje się specyficznymi wymaganiami serwisowymi.
Wieloletnia eksploatacja laptopa o takiej konstrukcji wiąże się ze stopniowym zużyciem poszczególnych modułów. Do najczęściej zgłaszanych objawów należą trudności z zasilaniem, niestabilna praca pod obciążeniem, spadek wydajności spowodowany przegrzewaniem, a także uszkodzenia mechaniczne w okolicach zawiasów i gniazd wejściowych. Rzetelna diagnostyka wymaga znajomości topologii płyty głównej tego konkretnego wariantu oraz zachowania odpowiednich procedur pomiarowych przed przystąpieniem do jakichkolwiek czynności naprawczych.
Typowe objawy usterek w Lenovo IdeaPad 520s-14IKB
Użytkownicy tego modelu spotykają się z różnorodnymi problemami, które można podzielić na usterki zasilania, układu chłodzenia, toru obrazu oraz mechaniczne uszkodzenia obudowy. Wczesne rozpoznanie anomalii pozwala zapobiec rozleglejszym uszkodzeniom podzespołów bazowych.
- Brak reakcji na przycisk włącznika: Laptop nie uruchamia się, diody sygnalizacyjne nie świecą lub mrugają w określonym kodzie błędu. Wskazuje to na problem w głównej linii zasilania, zwarcie na płycie głównej lub uszkodzenie kontrolera zasilania.
- Wyłączanie się urządzenia podczas pracy: Samoczynne odcięcie zasilania pod obciążeniem najczęściej wynika z zadziałania zabezpieczeń termicznych w procesorze lub uszkodzenia sekcji przetwornic.
- Głośna praca wentylatora i nagrzewanie się obudowy: Ciągła praca układu chłodzenia na maksymalnych obrotach sygnalizuje utratę właściwości termoprzewodzących pasty lub zablokowanie radiatora przez zanieczyszczenia.
- Trzaski, opór lub wyłamywanie obudowy przy otwieraniu klapy: Wynikają z zatarcia mechanizmu zawiasów, co prowadzi do wyrywania tulei montażowych z plastikowych elementów klapy matrycy bądź dolnej obudowy.
- Brak ładowania akumulatora lub przerywanie ładowania: Objaw związany z mechanicznym wyrobieniem gniazda zasilania DC-IN lub uszkodzeniem układu chargera (układu scalonego odpowiedzialnego za zarządzanie ładowaniem baterii).
- Brak obrazu na matrycy przy pracującym wentylatorze: Czarny ekran z aktywnym podświetleniem lub bez niego może oznaczać awarię pamięci RAM, uszkodzenie taśmy sygnałowej eDP (Embedded DisplayPort) lub problem z procesorem zintegrowanym z mostkiem hybrydowym.
Przyczyny i warianty problemów sprzętowych
Każda z wymienionych usterek ma swoje źródło w określonych procesach fizycznych lub elektrycznych zachodzących wewnątrz urządzenia. Poniżej przedstawiono szczegółową analizę kluczowych obszarów podatnych na awarie w tym wariancie Lenovo IdeaPad.
Przeciążenia termiczne i degradacja pasty termoprzewodzącej
Kompaktowy radiator miedziany połączony z pojedynczym ciepłowodem (heatpipe — miedzianą rurką z cieczą roboczą odprowadzającą ciepło z rdzeni krzemowych) musi równolegle chłodzić procesor oraz opcjonalny układ graficzny. Z biegiem czasu fabryczna pasta termoprzewodząca ulega zjawisku wysychania i traci zdolność do efektywnego przekazywania ciepła. W konsekwencji dochodzi do zjawiska throtlingu termicznego (automatycznego obniżania taktowania zegara procesora w celu uniknięcia uszkodzenia), co objawia się drastycznym spowolnieniem pracy systemu operacyjnego, zacinaniem aplikacji i nagłymi spadkami płynności.
Naprężenia mechaniczne i pękanie mocowań zawiasów
Zawiasy w modelu IdeaPad 520s-14IKB stawiają fabrycznie wysoki opór, aby zapewnić stabilną pozycję matrycy. Z czasem smar wewnątrz mechanizmu zawiasu ulega degradacji i zanieczyszczeniu kurzem, co powoduje zesztywnienie osi obrotu. Siła potrzebna do otwarcia klapy przenoszona jest bezpośrednio na mosiężne gwinty wtopione w plastikowe prowadnice. W efekcie dochodzi do skruszenia plastiku, rozwarstwienia ramki ekranu, a w skrajnych przypadkach do uszkodzenia samej matrycy LCD lub przerwania wiązki przewodów biegnących do anten Wi-Fi i kamery.
Uszkodzenia toru zasilania i sekcji przetwornic
Główna linia zasilająca 19V rozprowadza napięcie z zasilacza do przetwornic obniżających napięcie (układów buck converter generujących napięcia robocze dla pamięci, procesora i mostków). Zwarcia w kondensatorach ceramicznych MLCC (wielowarstwowych kondensatorach ceramicznych montowanych powierzchniowo) lub przebicia w kluczach tranzystorowych MOSFET są częstą przyczyną całkowitego braku reakcji na włącznik. Dodatkowo uszkodzeniu może ulec układ KBC (Keyboard Controller — układ scalony kontrolujący pracę klawiatury, przycisku zasilania oraz zarządzający kolejnością uruchamiania poszczególnych sekcji płyty głównej).
Zużycie gniazda zasilania i baterii
Gniazdo zasilania DC jest elementem podatnym na uszkodzenia mechaniczne wynikające z pociągnięcia kabla lub ciągłego manipulowania wtykiem. Nadłamane piny wewnętrzne generują opór przejścia, co powoduje nagrzewanie się gniazda, nadtapianie otaczającego tworzywa i zaniki ładowania. Z kolei wbudowane ogniwo litowo-polimerowe po kilkuset cyklach ładowania traci pojemność, a w przypadku wewnętrznej degradacji chemicznej może dojść do jego puchnięcia, co wywołuje nacisk na gładzik (touchpad) od spodu i blokuje możliwość klikania.
Procedura diagnostyki i standardy naprawy w serwisie
Skuteczna naprawa nowoczesnego laptopa wymaga precyzyjnego procesu weryfikacji stanu technicznego. Każdy przypadek rozpoczynamy od wnikliwych pomiarów elektronicznych, co pozwala wyeliminować zbędne wymienianie sprawnych podzespołów.
Pomiary elektroniczne i diagnostyka płyty głównej
Gdy urządzenie nie włącza się lub nie ładuje baterii, płyta główna zostaje zdemontowana i poddana testom na stanowisku pomiarowym. Wykorzystujemy mikroskopy stereoskopowe do inspekcji optycznej ścieżek i połączeń lutowanych pod kątem mikropęknięć lub śladów korozji. Za pomocą multimetru cyfrowego oraz zasilacza laboratoryjnego z regulacją ograniczenia prądowego wykonujemy pomiary rezystancji na głównych cewkach zasilania względem masy. Pozwala to zlokalizować gałąź zasilania, w której występuje zwarcie, bez ryzyka dalszego uszkodzenia wrażliwych struktur procesora.
W przypadku problemów z inicjalizacją płyty głównej, weryfikacji podlega wsad pamięci SPI Flash przechowujący oprogramowanie układowe BIOS/UEFI. Wykorzystując programatory sprzętowe, wgrywamy czysty, zweryfikowany obraz oprogramowania z wyczyszczonym regionem ME (Intel Management Engine), co rozwiązuje problemy z opóźnionym startem, samoczynnym wyłączaniem po 30 sekundach czy brakiem wykrywania urządzeń pamięci masowej.
Serwis układu chłodzenia i wymiana mediów termicznych
Kompleksowa konserwacja termiczna polega na demontażu modułu odprowadzania ciepła, chemicznym oczyszczeniu powierzchni rdzeni krzemowych ze starej, stwardniałej pasty przy użyciu alkoholu izopropylowego o wysokiej czystości oraz przedmuchaniu kanałów wylotowych radiatora sprężonym powietrzem. Na rdzenie procesora nakładana jest nowa pasta termoprzewodząca o wysokim współczynniku przewodzenia ciepła, a elastyczne termopady na sekcjach zasilania i pamięciach VRAM są wymieniane na nowe elementy o precyzyjnie dobranej grubości i ściśliwości. Taka procedura przywraca fabryczną kulturę pracy i zapobiega przegrzewaniu.
Regeneracja mocowań zawiasów i naprawa obudowy
Zamiast kosztownej wymiany całej obudowy, w większości przypadków wykonujemy rekonstrukcję punktów montażowych. Polega ona na odbudowie uszkodzonych gniazd gwintowanych przy użyciu chemoutwardzalnych mas epoksydowych oraz odpowiednim wyregulowaniu siły docisku nakrętek na osiach zawiasów. Pozwala to na uzyskanie płynnego ruchu klapy bez nadmiernego obciążania plastikowej konstrukcji laptopa.
Wymiana komponentów na poziomie BGA i SMD
Uszkodzone gniazda zasilania, porty USB, tranzystory MOSFET, sterowniki przetwornic PWM (Pulse-Width Modulation) oraz układy scalone KBC są wymieniane przy użyciu profesjonalnych stacji lutowniczych na gorące powietrze (hot-air) oraz grotowych stacji lutowniczych z precyzyjną kontrolą temperatury. Do wszelkich napraw wykorzystujemy wyłącznie nowe komponenty, co zapewnia ich długą i stabilną pracę.
Błędy podczas samodzielnych prób naprawy
Samodzielna ingerencja w konstrukcję laptopa Lenovo IdeaPad 520s-14IKB bez odpowiedniego przygotowania technicznego i narzędzi często prowadzi do powiększenia skali uszkodzeń. Poniżej zestawiono najczęstsze błędy popełniane podczas niefachowych napraw:
- Otwieranie obudowy bez odłączenia baterii wewnętrznej: Bateria w tym modelu znajduje się pod dolną pokrywą i jest na stałe podłączona do płyty głównej. Jakakolwiek manipulacja metalowymi narzędziami przy wpiętej baterii grozi przypadkowym zwarciem linii zasilania matrycy (zazwyczaj 19V) z liniami sygnałowymi danych, co natychmiastowo niszczy procesor lub mostek hybrydowy.
- Używanie niewłaściwych wkrętów przy montażu: Zastosowanie wkrętu o zbyt dużej długości w niewłaściwym otworze montażowym prowadzi do przewiercenia ścieżek na laminacie płyty głównej lub przebicia obudowy na wylot w strefie podparcia dłoni (palmrest).
- Niewłaściwa aplikacja materiałów termoprzewodzących: Zastosowanie pasty przewodzącej prąd elektryczny (np. ciekłego metalu) na nieizolowane elementy otaczające rdzeń krzemowy może doprowadzić do zwarcia. Z kolei użycie zbyt grubej warstwy zwykłej pasty lub niewłaściwych termopadów uniemożliwia prawidłowy docisk radiatora do rdzenia, pogarszając odprowadzanie ciepła.
- Klejenie zawiasów klejami błyskawicznymi: Próba sklejenia wyłamanych tulei zawiasów klejami cyjanoakrylowymi nie zapewnia odpowiedniej elastyczności ani wytrzymałości na ścinanie. Klej ten zanieczyszcza mechanizm zawiasu i uniemożliwia późniejszą prawidłową odbudowę konstrukcji.
- Wyłamywanie gniazd taśm sygnałowych ZIF/LIF: Delikatne plastikowe blokady gniazd klawiatury, gładzika czy czytnika linii papilarnych łatwo ulegają wyłamaniu przy próbie siłowego wysunięcia taśmy, co trwale uniemożliwia podłączenie danego modułu.
Wskazówki dotyczące bezpiecznej eksploatacji
Aby zminimalizować ryzyko awarii i wydłużyć żywotność laptopa Lenovo IdeaPad 520s-14IKB, warto wdrożyć kilka podstawowych zasad codziennego użytkowania:
Przede wszystkim klapę matrycy należy otwierać zawsze chwytając za jej centralną część, a nie za jeden z rogów. Otwieranie asymetryczne powoduje nierównomierne rozłożenie naprężeń na zawiasach i przyspiesza wyłamywanie mocowań z jednej strony. Ponadto należy unikać używania laptopa na miękkich powierzchniach (koce, narzuty, poduszki), które zasłaniają dolne szczeliny wentylacyjne i przyspieszają zaciąganie kurzu do wnętrza układu chłodzenia. Zaleca się przeprowadzanie profilaktycznego czyszczenia układu chłodzenia wraz z wymianą pasty termoprzewodzącej co 12 do 24 miesięcy w zależności od intensywności eksploatacji.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo IdeaPad 520s-14IKB można rozbudować pamięć RAM i dysk?
Model ten posiada jeden slot na pamięć RAM typu DDR4 SO-DIMM, co umożliwia wymianę modułu na kość o większej pojemności. W zakresie pamięci masowej laptop obsługuje szybkie dyski SSD M.2 NVMe PCIe, a w niektórych wariantach konstrukcyjnych przewidziano również miejsce na standardowy dysk 2,5 cala SATA, co pozwala na rozbudowę przestrzeni dyskowej.
Dlaczego gładzik przestał reagować na kliknięcie fizyczne, mimo że kursor nadal się porusza?
Taki objaw najczęściej wskazuje na postępującą degradację i napuchnięcie wewnętrznej baterii litowo-polimerowej. Akumulator umieszczony jest bezpośrednio pod płytką gładzika. Zwiększając swoją objętość, wywiera nacisk na mikroprzełącznik touchpada, uniemożliwiając jego fizyczny skok. W takiej sytuacji konieczna jest niezwłoczna wymiana baterii na nową, aby zapobiec dalszemu odkształcaniu obudowy.
Co oznacza sytuacja, gdy po włączeniu świeci się dioda zasilania, ale ekran pozostaje całkowicie czarny?
Brak procedury POST (Power-On Self-Test — testu sprawdzającego sprawność podzespołów przed załadowaniem systemu) może wynikać z uszkodzenia pamięci operacyjnej RAM, błędu w zawartości pamięci BIOS/UEFI lub problemu z sekcją zasilania procesora. W pierwszej kolejności wykonuje się reset zasilania (tzw. hard reset) oraz weryfikację modułu RAM, a w dalszej kolejności przeprowadza diagnostykę elektroniczną płyty głównej.
Jakie są pierwsze symptomy zatarcia zawiasów w tym laptopie?
Początkowym objawem jest wyczuwalny, znacznie większy opór podczas otwierania lub zamykania ekranu, któremu mogą towarzyszyć ciche trzaski dochodzące z dolnej części ramki matrycy. Kolejnym etapem jest lekkie unoszenie się krawędzi obudowy przy zawiasie podczas poruszania klapą, co świadczy o zerwaniu pierwszych śrub mocujących.
