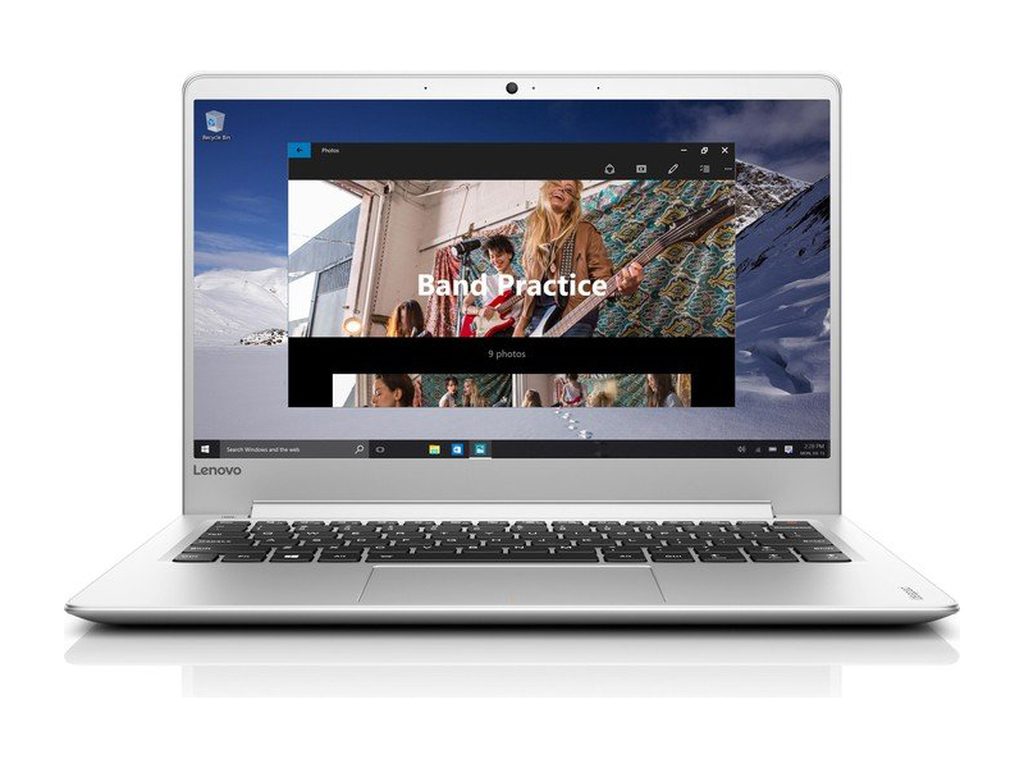

Charakterystyka konstrukcyjna modelu Lenovo IdeaPad 710S Plus 13IKB-80W3004MUS
Model Lenovo IdeaPad 710S Plus w wariancie 13IKB o kodzie producenta 80W3004MUS to kompaktowy ultrabook o przekątnej ekranu wynoszącej 13,3 cala. Konstrukcja ta została zaprojektowana z myślą o wysokiej mobilności, co wymusiło na inżynierach zastosowanie bardzo smukłej obudowy ze stopów aluminium i magnezu, zintegrowanych podzespołów oraz zminiaturyzowanego układu chłodzenia. Wewnątrz tej jednostki znajduje się procesor niskonapięciowy z generacji Kaby Lake, dedykowany lub zintegrowany układ graficzny, matryca IPS o wąskich ramkach, a także czytnik linii papilarnych zintegrowany z panelem roboczym (palmrestem). Ze względu na gęste upakowanie komponentów na płycie głównej oraz zwartą architekturę wewnętrzną, model ten wymaga specyficznego podejścia podczas diagnostyki oraz prac konserwacyjnych.
Eksploatacja ultrabooków o tak zwartej budowie niesie ze sobą określone wyzwania termiczne i mechaniczne. Niewielka kubatura wnętrza obudowy ogranicza przepływ powietrza, a miniaturowe złącza i taśmy sygnałowe są szczególnie podatne na uszkodzenia w wyniku naprężeń mechanicznych. Każda ingerencja w ten model wymaga precyzyjnych narzędzi serwisowych oraz znajomości rozmieszczenia poszczególnych modułów, w tym szyn zasilających, czujników termicznych oraz punktów mocowania zawiasów matrycy.
Typowe objawy usterek i specyfika eksploatacji
W toku wieloletniej praktyki serwisowej obserwujemy powtarzalne symptomy świadczące o problemach z prawidłowym funkcjonowaniem tego konkretnego wariantu IdeaPada. Użytkownicy najczęściej zgłaszają następujące nieprawidłowości:
- Nadmierne nagrzewanie się obudowy i głośna praca wentylatorów: Wentylator wkracza na maksymalne obroty nawet przy podstawowych zadaniach biurowych, a dolna pokrywa staje się gorąca w dotyku. Często towarzyszy temu dławienie termiczne (thermal throttling, czyli automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem), co objawia się nagłymi spadkami płynności pracy systemu operacyjnego.
- Brak reakcji na przycisk zasilania lub brak obrazu: Dioda zasilania sygnalizuje włączenie, lecz podświetlenie matrycy nie startuje lub laptop samoczynnie wyłącza się po kilku sekundach. Wskazuje to zazwyczaj na destabilizację sekcji zasilania płyty głównej (VRM – Voltage Regulator Module) lub błąd w pamięci flash układu BIOS/UEFI.
- Trzaski, opór lub rozchodzenie się obudowy przy otwieraniu pokrywy: Wąskie ramki ekranu oraz miniaturowe tuleje montażowe zawiasów wklejane w strukturę tworzywa i metalu mogą ulegać wyrwaniu pod wpływem oporu zatartego mechanizmu obrotowego.
- Szybkie rozładowywanie się lub brak ładowania baterii: Ogniwa litowo-polimerowe (Li-Po) o płaskiej strukturze po pewnym czasie tracą pojemność nominalną lub ulegają degradacji chemicznej, co może prowadzić do ich puchnięcia, wywierającego nacisk na płytkę dotykową (touchpad) od spodu.
- Zniekształcenia obrazu, migotanie lub pasy na ekranie: Objaw ten pojawia się często przy zmianie kąta nachylenia ekranu, co wskazuje na zużycie wiązki sygnałowej eDP (Embedded DisplayPort) poprowadzonej przez przelotkę zawiasu.
Przyczyny powstawania awarii w ultrabookach IdeaPad 710S Plus
Złożoność konstrukcyjna modelu 80W3004MUS sprawia, że źródło problemu może leżeć zarówno w naturalnym starzeniu się materiałów termoprzewodzących, jak i w uszkodzeniach elektronicznych torów zasilania. Do głównych przyczyn awarii należą:
Degradacja pasty termoprzewodzącej i zablokowanie radiatora: Fabryczne pasty termoprzewodzące z czasem twardnieją i tracą zdolność efektywnego przekazywania ciepła z rdzenia krzemowego na miedziany ciepłowód (heatpipe). Ze względu na miniaturowe lamele radiatora, nawet niewielka warstwa zbitego kurzu całkowicie blokuje wylot gorącego powietrza, powodując kumulację energii cieplnej wewnątrz obudowy.
Przepięcia w układzie ładowania i zasilania wewnętrznego: Zastosowanie przetwornic napięcia step-down pracujących pod wysokim obciążeniem niesie ryzyko przebicia tranzystorów MOSFET, uszkodzenia sterowników PWM czy kondensatorów filtrujących. Objawia się to zwarciem w głównej linii zasilania (szyna B+ / 19V-20V), co całkowicie uniemożliwia uruchomienie urządzenia.
Zużycie mechaniczne zawiasów: W ultrabookach opór stawiany przez zawiasy musi być idealnie wyregulowany. Z czasem smar wewnątrz mechanizmu wysycha, a siła potrzebna do otwarcia klapy wzrasta, przenosząc całe naprężenie bezpośrednio na delikatne mocowania gwintowane wewnątrz obudowy matrycy.
Zużycie i błędy nośników SSD NVMe: Dysk półprzewodnikowy zamontowany w gnieździe M.2 pracuje w bezpośrednim sąsiedztwie procesora, przez co bywa narażony na podwyższoną temperaturę. Może to prowadzić do degradacji komórek pamięci NAND flash, błędów odczytu i zawieszania się systemu operacyjnego.
Procedura diagnostyczna i technologia naprawy
Naprawa zaawansowanych urządzeń z serii IdeaPad wymaga zachowania procedur chroniących delikatną elektronikę przed wyładowaniami elektrostatycznymi (ochrona ESD) oraz zastosowania precyzyjnych przyrządów pomiarowych. Kompleksowy proces serwisowy obejmuje szereg następujących kroków:
1. Pomiary elektroniczne płyty głównej
W przypadku braku reakcji na zasilanie, diagnoza rozpoczyna się od rozpięcia baterii i podłączenia zasilacza laboratoryjnego z regulacją prądu. Serwisant wykonuje pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic (linie 3.3V, 5V, 1.05V, linie zasilania pamięci RAM oraz rdzenia CPU/GPU). Wykorzystanie kamery termowizyjnej pozwala na precyzyjną lokalizację elementów generujących nadmierną temperaturę w stanie zwarcia, takich jak uszkodzone kondensatory ceramiczne MLCC czy nieliniowo pracujące układy scalone.
2. Regeneracja i modernizacja układu chłodzenia
Proces ten polega na całkowitym demontażu modułu odprowadzania ciepła, ultradźwiękowym oczyszczeniu komory radiatora oraz wentylatora z pyłów i zanieczyszczeń. Stare, skamieniałe nośniki ciepła są usuwane za pomocą alkoholu izopropylowego (IPA) o wysokiej czystości. W ich miejsce aplikowana jest nowa pasta termoprzewodząca o wysokiej przewodności cieplnej (współczynnik W/mK) oraz dobrane pod kątem odpowiedniej grubości i ściśliwości termopady na sekcję zasilania.
3. Programowanie układów pamięci BIOS/EC
W sytuacji uszkodzenia zawartości kości pamięci SPI Flash, realizowane jest programowanie programatorem sprzętowym z poprawnym przepisaniem unikalnych bloków konfiguracyjnych (DMI – Desktop Management Interface, w tym numeru seryjnego i klucza licencyjnego) oraz wyczyszczeniem regionu ME (Management Engine), co eliminuje problemy z opóźnionym startem lub restartami po kilkunastu minutach.
4. Rekonstrukcja mechaniczna obudowy i zawiasów
Wyrwane tuleje montażowe poddawane są rekonstrukcji chemicznej przy użyciu żywic dwuskładnikowych o wysokiej odporności na ścinanie. Jednocześnie zawiasy są czyszczone, smarowane i precyzyjnie regulowane, aby zredukować opór otwierania do wartości fabrycznych, co zapobiega ponownemu pękaniu obudowy.
5. Wymiana podzespołów eksploatacyjnych
Wszelkie zużyte podzespoły – takie jak klawiatury o niskim profilu skoku, matryce zintegrowane z taśmami eDP, wentylatory z łożyskiem ślizgowym czy pakiety baterii – wymieniane są na podzespoły fabrycznie nowe. Po montażu laptop przechodzi rygorystyczne testy obciążeniowe (stress-test procesora, pamięci, magistrali PCIe oraz układu ładowania).
Zagrożenia związane z niefachową ingerencją
Próby samodzielnej naprawy smukłych laptopów bez odpowiedniego zaplecza warsztatowego niosą za sobą wysokie ryzyko trwałego uszkodzenia sprzętu. Do najczęściej spotykanych błędów należą:
- Zwarcie linii zasilania matrycy: Odpinanie taśmy eDP przy podłączonej baterii głównej powoduje podanie wysokiego napięcia (linia zasilania podświetlenia) bezpośrednio na linie sygnałowe procesora lub mostka hybrydowego, co prowadzi do natychmiastowego zniszczenia układu SoC (System on Chip).
- Użycie niewłaściwych śrub montażowych: Wkręcenie śruby o ułamek milimetra za długiej w palmrest lub dolną obudowę skutkuje przewierceniem laminatu płyty głównej, przerwaniem ścieżek sygnałowych w warstwach wewnętrznych lub przebiciem matrycy od spodu.
- Zastosowanie past przewodzących prąd (ciekły metal): Niewłaściwa aplikacja płynnego metalu w laptopie z aluminiowym radiatorem prowadzi do gwałtownej reakcji chemicznej (korozja galwaniczna) oraz niekontrolowanych zwarć na otaczających rdzeń elementach SMD.
- Pęknięcie matrycy bezramkowej: Próba podważenia obudowy ekranu twardymi narzędziami metalowymi niemal zawsze kończy się pęknięciem panelu ciekłokrystalicznego ze względu na minimalną przestrzeń marginesu ochronnego.
Organizacja obsługi serwisowej i standardy jakości
W trosce o wygodę i bezpieczeństwo sprzętu, naprawy realizujemy w elastycznym modelu obsługi mobilnej. Serwisant może dojechać pod wskazany adres na terenie Warszawy oraz w promieniu do 40 km, docierając na miejsce nawet w czasie do 1 godziny od przyjęcia zgłoszenia. W przypadku prostszych prac konserwacyjnych lub programowych większość usterek usuwamy podczas pierwszej wizyty. W przypadku konieczności wykonania zaawansowanych prac lutowniczych BGA (Ball Grid Array) lub precyzyjnych pomiarów mikroskopowych, laptop jest bezpiecznie odbierany przez naszego kierowcę w procedurze door-to-door, gdzie diagnoza jest w pełni bezpłatna.
Doświadczenie budowane przez ponad 20 lat oraz ponad 10 000 naprawionych urządzeń pozwala nam zagwarantować najwyższą jakość usług. Na czas trwania procedury serwisowej oferujemy bezpłatny laptop zastępczy, który pozostaje do dyspozycji bez kaucji i bez limitu czasowego. Czas realizacji z reguły nie przekracza 3 dni, natomiast standardowe czyszczenie i przyspieszanie działania realizujemy w czasie do 24 godzin. Wszystkie montowane komponenty to części wyłącznie nowe, a wykonana usługa objęta jest gwarancją na okres do 12 miesięcy. Przy rozliczeniach wystawiana jest faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo IdeaPad 710S Plus można rozbudować pamięć RAM?
W większości wariantów tego ultrabooka kości pamięci RAM są wlutowane bezpośrednio w laminat płyty głównej (technologia LPDDR3/DDR4 on-board) bez dodatkowego slotu SO-DIMM. Z tego względu modyfikacja pamięci operacyjnej wymaga zaawansowanego przelutowania układów BGA, dlatego przed przystąpieniem do prac weryfikujemy dokładną rewizję płyty.
Dlaczego wentylator w ultrabooku pracuje głośno nawet bez uruchomionych programów?
Ciągła praca układu chłodzenia wynika najczęściej z wyschnięcia pasty termoprzewodzącej, zakurzenia żeberek radiatora lub nieoptymalnego zarządzania stanami energetycznymi procesora w systemie operacyjnym. Profesjonalna konserwacja przywraca fabryczną kulturę pracy i obniża temperaturę pracy podzespołów.
Co zrobić, gdy obudowa przy zawiasie unosi się podczas otwierania klapy?
Zaleca się natychmiastowe zaprzestanie otwierania i zamykania laptopa, aby nie doprowadzić do złamania matrycy lub rozerwania taśmy sygnałowej. Usztywniony zawias przenosi siłę na plastikowe tuleje, wyrywając je z podstawy. Wczesna rekonstrukcja mocowań i regulacja docisku pozwala uniknąć konieczności kosztownej wymiany całej obudowy.
Jak długo trwa standardowa konserwacja i diagnostyka tego modelu?
Standardowe procedury obejmujące czyszczenie, wymianę past i termopadów oraz optymalizację termiczną realizujemy z reguły w czasie do 24 godzin. W przypadku złożonych awarii układów elektronicznych na płycie głównej łączny czas naprawy z reguły nie przekracza 3 dni.
