Charakterystyka konstrukcji hybrydowej Lenovo IdeaPad C340-15IWL

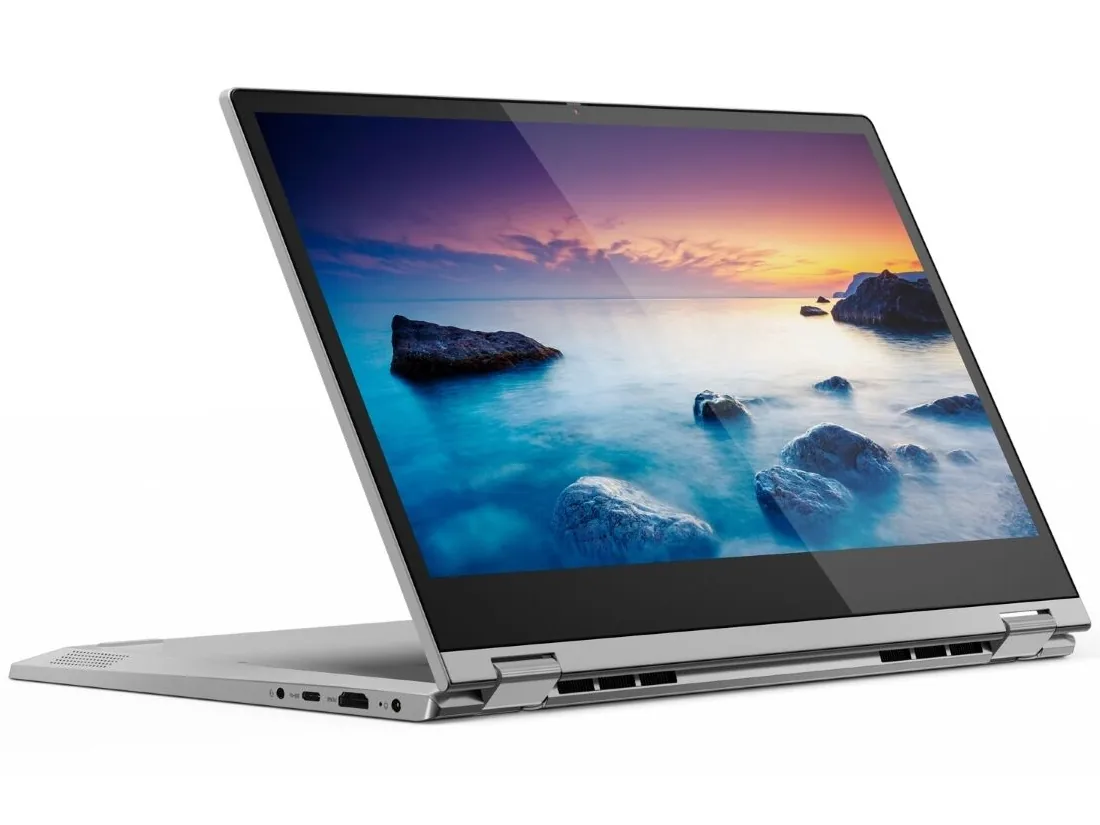

Model Lenovo IdeaPad C340-15IWL o kodzie fabrycznym 81N5004QGE to piętnastocalowy laptop konwertowalny (urządzenie łączące cechy klasycznego komputera przenośnego oraz tabletu dzięki zawiasom pracującym w pełnym zakresie obrotu). Wyposażenie w dotykową matrycę, aktywny digitizer (warstwę odpowiedzialną za precyzyjne rozpoznawanie nacisku dedykowanego rysika) oraz mechanizm obrotu o 360 stopni stawia przed tą konstrukcją specyficzne wymagania mechaniczne oraz elektryczne. W codziennej eksploatacji sprzęt ten poddawany jest stałym naprężeniom skrętnym, co bezpośrednio rzutuje na newralgiczne punkty całego układu.
W niezależnym serwisie regularnie analizujemy usterki dotykające tę serię. Połączenie smukłej obudowy, elastycznych materiałów wykończeniowych oraz zintegrowanych komponentów płyty głównej sprawia, że stabilna praca komputera wymaga właściwej kultury termicznej i sprawnego osadzenia elementów nośnych. Doświadczenie obejmujące ponad 20 lat praktyki oraz ponad 10 000 obsłużonych urządzeń pozwala precyzyjnie wskazać punkty krytyczne tego modelu, w których profilaktyka i wczesna reakcja zapobiegają rozległym uszkodzeniom laminatu lub ekranu.
Najczęstsze usterki mechaniczne i elektroniczne w modelu 81N5004QGE
Specyfika urządzeń typu 2 w 1 z serii IdeaPad C340 generuje określone grupy problemów, z którymi spotykają się użytkownicy po dłuższym okresie intensywnej pracy:
- Wyłamywanie tulei montażowych w klapie matrycy i palmreście: Zawiasy o dużym oporze, niezbędnym do stabilnego utrzymania ekranu dotykowego w wybranej pozycji, generują ogromne siły działające na mosiężne gwinty zatopione w tworzywie sztucznym. Z czasem dochodzi do zmęczenia materiału, pękania gniazd śrub oraz rozwarstwiania obudowy przy otwieraniu.
- Przetarcia i mikropęknięcia taśmy sygnałowej eDP: Wiązka przewodów łącząca płytę główną z panelem LCD (w standardzie eDP, czyli Embedded DisplayPort – cyfrowym interfejsie przesyłu sygnału wideo o wysokiej przepustowości) oraz kontrolerem dotyku przechodzi przez ruchomy zawias. Ciągłe zginanie prowadzi do zanikania obrazu przy zmianie kąta nachylenia, migotania podświetlenia lub utraty funkcji dotykowych.
- Przegrzewanie układu chłodzenia i throttling termiczny: Kompaktowy radiator z pojedynczym wentylatorem i ciepłowodem (miedzianą rurką z cieczą roboczą odprowadzającą ciepło z procesora i układu graficznego) ulega zatykaniu przez kurz. Powoduje to throttling (automatyczne obniżanie taktowania zegarów podzespołów w celu ochrony przed przegrzaniem) oraz głośną, ciągłą pracę wentylatora.
- Problemy z sekcją zasilania i układem KBC/EC: Nagłe odcięcie ładowania, brak reakcji na włącznik lub nieprawidłowe rozpoznawanie zasilacza wynikają z uszkodzeń w obrębie układu KBC/EC (Embedded Controller – mikrokontrolera zarządzającego startem płyty, klawiaturą, baterią i czujnikami) lub zwarć w gałęzi głównej 19V.
- Degradacja ogniw baterii litowo-jonowej: Objawia się drastycznym skróceniem czasu pracy na jednym ładowaniu, wyłączaniem sprzętu przy określonym procencie naładowania lub fizycznym puchnięciem pakietu akumulatora, co powoduje nacisk na touchpad od spodu.
Procedura diagnostyczna i standard naprawy w serwisie
Każda naprawa rozpoczyna się od szczegółowych pomiarów, ponieważ objawy zewnętrzne bywają mylące. Brak obrazu może wynikać zarówno ze zwarcia w przetwornicy zasilania matrycy, jak i z uszkodzenia samego panelu lub wsadu pamięci BIOS. Prowadzimy bezpłatną diagnozę laptopa w trybie door-to-door, gdzie sprzęt odbierany jest bezpośrednio przez kierowcę, a wszelkie czynności weryfikacyjne poprzedzają przedstawienie planu technicznego.
Diagnostyka płyty głównej realizowana jest na stanowiskach wyposażonych w mikroskopy stereoskopowe, zasilacze laboratoryjne z regulacją ograniczenia prądowego, mikrowoltomierze oraz stacje lutownicze na gorące powietrze i podczerwień. Sprawdzane są stany logiczne sygnałów startowych, rezystancje cewek przetwornic względem masy oraz poprawność napięć na szynach zasilających (takich jak linie 3.3V, 5V, zasilanie pamięci RAM oraz rdzeni procesora). W przypadku uszkodzeń mechanicznych obudowy oceniamy stopień degradacji tworzywa, kwalifikując elementy do regeneracji strukturalnej lub wymiany na fabrycznie nowe części.
Do napraw stosujemy wyłącznie nowe komponenty, rezygnując z podzespołów używanych lub pochodzących z demontażu. Wymiana matryc, taśm sygnałowych, gniazd ładowania DC-IN czy elementów sekcji zasilania objęta jest gwarancją do 12 miesięcy. Czas realizacji standardowej procedury naprawczej z reguły nie przekracza 3 dni roboczych, a okresowe czyszczenie połączone z wymianą past termoprzewodzących realizowane jest w czasie do 24 godzin. Na cały okres trwania procedury zapewniamy bezpłatny laptop zastępczy, który przekazywany jest bez kaucji i bez limitu czasowego.
Konserwacja układu chłodzenia i wymiana materiałów termoprzewodzących
Układ chłodzenia w modelu IdeaPad C340-15IWL wymaga cyklicznej weryfikacji. Fabryczna pasta termoprzewodząca (substancja wypełniająca mikroskopijne nierówności między rdzeniem krzemowym a stopą radiatora) pod wpływem wysokich temperatur ulega degradacji i wysychaniu, tracąc zdolność efektywnego transferu energii cieplnej.
Profesjonalna obsługa termiczna obejmuje:
- Całkowity demontaż modułu chłodzącego i usunięcie starej, skamieniałej pasty przy użyciu alkoholu izopropylowego o wysokiej czystości.
- Oczyszczenie łopatek wentylatora i udrożnienie lameli radiatora z ubitego filcu kurzowego.
- Aplikację pasty termoprzewodzącej o wysokiej przewodności cieplnej (wyrażanej w watach na metr-kelwin, W/mK) oraz wymianę termopadów (elastycznych taśm przewodzących ciepło) na sekcji zasilania VRM i pamięciach VRAM.
- Weryfikację sprawności łożyska wentylatora i kontrolę termowizyjną rozkładu temperatur pod obciążeniem syntetycznym.
Dlaczego samodzielne próby naprawy niosą ryzyko powikłań
Konstrukcje hybrydowe są znacznie bardziej wrażliwe na błędy montażowe niż standardowe laptopy biurowe. Samodzielna ingerencja w model Lenovo IdeaPad C340-15IWL bez odpowiedniego zaplecza warsztatowego często prowadzi do powiększenia skali uszkodzeń:
Pęknięcia matrycy dotykowej: Ekran zespolony jest z warstwą dotykową za pomocą kleju strukturalnego. Próby podważania ramki plastikowymi narzędziami bez odpowiedniego podgrzania i kontroli naprężeń kończą się natychmiastowym pęknięciem szyby ochronnej lub rozlaniem ciekłych kryształów panelu LCD.
Zwarcia przy podłączonej baterii: Odpięcie lub wpięcie taśmy matrycy eDP przy wpiętym akumulatorze (nawet gdy laptop jest wyłączony, linia zasilania podświetlenia pozostaje pod pełnym napięciem) wywołuje zwarcie pinu zasilania z liniami danych. Skutkiem jest natychmiastowe spalenie procesora zintegrowanego z mostem południowym (SoC – System on Chip) lub uszkodzenie kontrolera KBC.
Niewłaściwa naprawa mocowań zawiasów: Stosowanie klejów błyskawicznych na bazie cyjanoakrylu lub uniwersalnych żywic bez zachowania geometrii osadzenia prowadzi do ponownego, gwałtownego wyłamania zawiasu, co często kończy się przewierceniem śrubą matrycy lub przerwaniem wiązki antenowej Wi-Fi biegnącej w pobliżu prowadnicy.
Wygodna obsługa serwisowa na terenie Warszawy i okolic
Naprawa sprzętu komputerowego nie musi wiązać się z koniecznością organizowania transportu. Zapewniamy sprawny model obsługi z dojazdem do 1 godziny na obszarze Warszawy oraz okolic w promieniu 40 km, funkcjonujący przez 24 godziny na dobę, 7 dni w tygodniu. Kierowca odbiera zabezpieczony komputer w trybie door-to-door, przekazując jednocześnie bezpłatny laptop zastępczy na czas diagnostyki i naprawy. W przypadku konieczności wykonania prac konfiguracyjnych lub prostych napraw programowych na miejscu, serwisant realizuje wizytę bezpośrednio w wyznaczonej lokalizacji. Większość usterek usuwamy podczas pierwszej wizyty, dbając o bezpieczeństwo danych użytkownika oraz ciągłość jego pracy.
Najczęściej zadawane pytania (FAQ)
Czy pęknięty zawias w Lenovo IdeaPad C340-15IWL wymaga wymiany całej obudowy?
Wszystko zależy od stopnia degradacji elementów nośnych. W wielu przypadkach możliwa jest rekonstrukcja zniszczonych gniazd gwintowanych przy użyciu specjalistycznych kompozytów utwardzanych chemicznie, co przywraca fabryczną sztywność. Jeśli doszło do pęknięcia zewnętrznej powłoki palmrestu lub pokrywy górnej, montowane są fabrycznie nowe elementy obudowy.
Dlaczego ekran dotykowy przestał reagować na dotyk, choć obraz wyświetla się poprawnie?
Za przesyłanie informacji o dotyku odpowiada dedykowana magistrala danych (najczęściej interfejs I2C lub USB) prowadzona wspólną wiązką przez zawias. Uszkodzenie pojedynczej żyły sygnałowej, awaria kontrolera dotyku umieszczonego na taśmie matrycy lub problem ze sterownikiem HID w systemie operacyjnym mogą całkowicie wyłączyć warstwę dotykową bez wpływu na wyświetlanie samego obrazu.
Jakie objawy wskazują na konieczność wymiany pasty termoprzewodzącej?
Sygnałami ostrzegawczymi są: wysoka temperatura dolnej pokrywy obudowy, ciągła praca wentylatora na maksymalnych obrotach nawet przy braku obciążenia, nagłe spadki płynności działania aplikacji oraz samoczynne wyłączanie się komputera pod obciążeniem (zadziałanie zabezpieczenia termicznego PROCHOT).
Czy po rozładowaniu akumulatora i braku reakcji na ładowarkę zawsze uszkodzone jest gniazdo zasilania?
Nie. Choć gniazdo DC-IN jest elementem narażonym na wyłamanie mechaniczne, częstą przyczyną braku ładowania w tym modelu jest uszkodzenie pierwszego klucza MOSFET (tranzystora polowego sterującego przepływem prądu) w układzie chargera baterii lub awaria mikrokontrolera KBC zarządzającego negocjacją zasilania.
