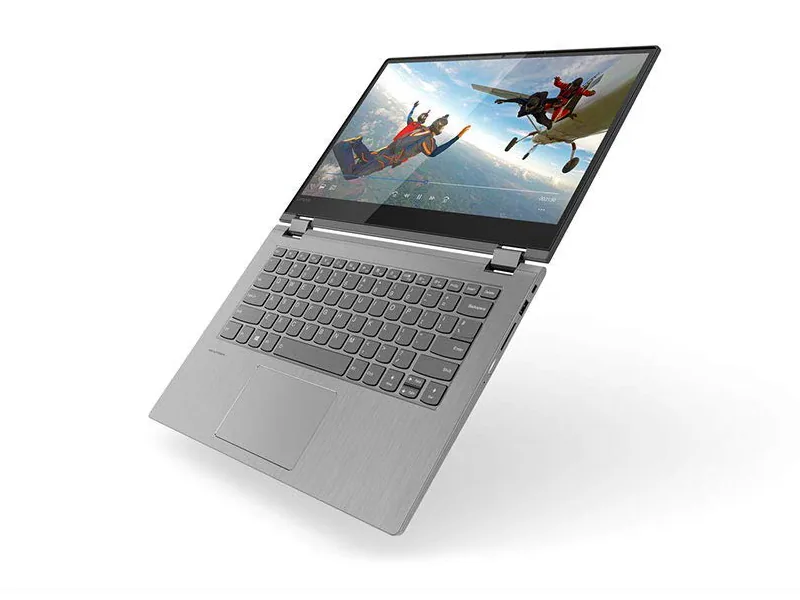

Charakterystyka konstrukcyjna Lenovo IdeaPad Flex 6 14-81EM000KUS i najczęstsze objawy usterek
Seria Lenovo IdeaPad Flex to urządzenia typu 2w1 (laptopy konwertowalne łączące cechy klasycznego komputera przenośnego oraz tabletu), które dzięki zawiasom obracającym się o 360 stopni oferują pracę w kilku trybach: tradycyjnego laptopa, podstawki, namiotu oraz tabletu. Model Lenovo IdeaPad Flex 6-14IKB o oznaczeniu kodowym 81EM000KUS jest wyposażony w czternastocalową matrycę dotykową IPS (In-Plane Switching — technologia wyświetlacza gwarantująca szerokie kąty widzenia i wierne odwzorowanie kolorów) oraz smukłą obudowę z tworzywa sztucznego wzmacnianego elementami aluminiowymi. Choć konstrukcja ta charakteryzuje się dużą uniwersalnością, specyfika pracy elementów ruchomych oraz wysoka integracja komponentów na płycie głównej sprawiają, że urządzenie to podlega określonym naprężeniom mechanicznym oraz termicznym.
W codziennej eksploatacji tego wariantu najczęściej obserwuje się symptomy związane ze zużyciem mechanicznym lub degradacją układu zasilania. Do typowych objawów zgłaszanych podczas użytkowania należą:
- Pojawianie się oporów, trzasków lub wyczuwalnych luzów w okolicach mocowania matrycy do dolnego korpusu (palmrestu) podczas zmiany kąta nachylenia ekranu.
- Brak reakcji ekranu dotykowego na dotyk w określonych strefach lub samoczynne rejestrowanie dotknięć (tzw. ghost touching — zjawisko wywoływane przez mikropęknięcia digitizera lub zakłócenia kontrolera dotyku).
- Brak obrazu na matrycy przy zachowaniu podświetlenia klawiatury i pracy wentylatora, a także migotanie obrazu przy poruszaniu pokrywą matrycy.
- Przerywanie ładowania baterii, konieczność ustawiania wtyku zasilacza pod specyficznym kątem lub całkowity brak reakcji na podłączenie dedykowanej ładowarki.
- Nadmierne nagrzewanie się dolnej pokrywy obudowy, głośna i ciągła praca wentylatora oraz zauważalny spadek płynności działania systemu pod obciążeniem (thermal throttling — automatyczne obniżanie taktowania procesora w celu zapobieżenia przegrzaniu).
- Nagłe wyłączanie się komputera podczas pracy na baterii, mimo że wskaźnik naładowania w systemie operacyjnym wskazuje dostępny zapas energii.
Podatność mechaniczna zawiasów i matrycy dotykowej w modelach konwertowalnych
Konstrukcja obrotowa 360 stopni wymaga zastosowania zawiasów o stosunkowo dużym oporze, aby ekran pozostawał stabilny w każdej wybranej pozycji. W modelu IdeaPad Flex 6 14-81EM000KUS metalowe trzpienie zawiasów są zakotwiczone w plastikowych gniazdach obudowy za pomocą mosiężnych tulei gwintowanych (insertów wtopionych w strukturę tworzywa). Z biegiem czasu, na skutek ciągłego zginania, fabryczny smar w mechanizmie zawiasu traci swoje właściwości, a opór mechaniczny wzrasta. W efekcie siła potrzebna do otwarcia laptopa zaczyna przewyższać wytrzymałość plastikowych gniazd montażowych, co prowadzi do ich wyłamania.
Konsekwencją uszkodzenia gniazd zawiasów jest rozwarstwianie się klapy matrycy lub unoszenie palmrestu w okolicach klawiszy funkcyjnych. W skrajnych przypadkach pęknięty zawias wywiera bezpośredni punktowy nacisk na delikatny panel matrycy lub uszkadza wiązkę sygnałową eDP (embedded DisplayPort — wielożyłowy przewód przesyłający sygnał wideo o wysokiej rozdzielczości z płyty głównej do ekranu) oraz przewody anten bezprzewodowych Wi-Fi/Bluetooth. Dodatkowo uszkodzenie mechaniczne w modelach z digitizerem (szklaną warstwą dotykową zespoloną z ekranem) wiąże się często z pęknięciem zewnętrznej tafli szkła, co uniemożliwia dalszą obsługę dotykową.
Warto zwrócić uwagę, że w tym modelu matryca LCD jest fabrycznie laminowana z digitizerem za pomocą przezroczystego kleju optycznego (technologia full lamination). Wymiana samej pękniętej szyby bez wymiany wyświetlacza jest zabiegiem ryzykownym i nietrwałym, dlatego w profesjonalnym procesie serwisowym zaleca się wymianę całego modułu ekranowego (tzw. assembly) lub precyzyjną odbudowę gniazd śrubowych z zachowaniem fabrycznej osiowości zawiasów przed wystąpieniem uszkodzenia ekranu.
Układ zasilania, gniazdo DC-IN oraz specyfika zarządzania energią
Lenovo IdeaPad Flex 6 14-81EM000KUS wykorzystuje tradycyjne gniazdo zasilania DC-IN (złącze cylindryczne typu slim tip lub standardowy wtyk baryłkowy, w zależności od rewizji płyty), które w tym modelu może występować jako element lutowany bezpośrednio do laminatu płyty głównej lub montowany na osobnym przewodzie z wtykiem. Z racji mobilnego charakteru urządzenia gniazdo to jest nieustannie narażone na szarpnięcia, wygięcia oraz naprężenia powstające podczas przemieszczania pracującego laptopa.
Zużycie mechaniczne wewnętrznych blaszek stykowych w gnieździe prowadzi do powstawania tzw. rezystancji przejścia (zwiększonego oporu elektrycznego na złączu). Skutkuje to wydzielaniem dużych ilości ciepła w punkcie styku, co może doprowadzić do stopienia plastikowej osłony gniazda, przepalenia ścieżek zasilania na płycie głównej oraz uszkodzenia pierwszego stopnia kluczy zasilania (tranzystorów MOSFET zarządzających dystrybucją napięcia z ładowarki do głównej linii zasilania 19V/20V).
Drugim istotnym obszarem jest sekwencja ładowania akumulatora litowo-jonowego. Układ KBC (Embedded Controller — wyspecjalizowany mikrokontroler nadzorujący podstawowe funkcje sprzętowe, takie jak klawiatura, termika oraz sekwencja startowa) stale komunikuje się z układem kontrolera ładowania (chargerem) poprzez magistralę SMBus (System Management Bus — dwukierunkowy interfejs komunikacji cyfrowej o niskiej przepustowości). Uszkodzenie linii komunikacyjnych, degradacja ogniw baterii lub zwarcie w układzie chargera skutkują zablokowaniem ładowania i koniecznością przeprowadzenia diagnostyki na poziomie poszczególnych komponentów elektronicznych.
Wyzwania termiczne i kultura pracy w kompaktowej obudowie 14-calowej
Smukła linia obudowy modelu Flex 6 wymusza zastosowanie kompaktowego układu chłodzenia, składającego się z pojedynczego wentylatora promieniowego oraz miedzianego ciepłowodu (heatpipe — rurka cieplna wypełniona cieczą o niskiej temperaturze wrzenia, odprowadzająca ciepło z procesora do radiatora). W urządzeniach intensywnie eksploatowanych radiator ulega stopniowemu zablokowaniu przez drobiny kurzu, tworzące na żeberkach wylotowych zwartą warstwę filcu.
Fabryczne pasty termoprzewodzące po pewnym czasie ulegają zjawisku wysychania i degradacji (pump-out effect — wypychanie pasty termicznej poza rdzeń krzemowy pod wpływem cyklicznych zmian temperatury). Gdy pasta traci elastyczność, przewodność cieplna drastycznie spada, co skutkuje osiąganiem przez procesor temperatur rzędu 90-100 stopni Celsjusza już przy niewielkim obciążeniu biurowym. Długotrwała praca w takich warunkach prowadzi do degradacji spoiwa lutowniczego BGA (Ball Grid Array — typ obudowy układów scalonych, gdzie połączenie z płytą główną stanowią miniaturowe kulki ze stopu cyny) pod procesorem, a także przyspiesza zużycie łożyska ślizgowego wentylatora.
Procedury diagnostyczne i naprawcze stosowane w niezależnym serwisie
Rzetelna obsługa techniczna laptopa Lenovo IdeaPad Flex 6 14-81EM000KUS opiera się na wieloetapowym procesie weryfikacji sprzętowej. Doświadczenie naszego serwisu, obejmujące ponad 20 lat praktyki oraz ponad 10 000 urządzeń przywróconych do pełnej sprawności, pozwala na precyzyjne lokalizowanie nawet ukrytych usterek.
Diagnostyka i naprawa przebiegają według określonych standardów inżynieryjnych:
- Weryfikacja elektroniczna płyty głównej: Pomiary rezystancji na głównych cewkach przetwornic napięć (linii zasilania procesora, pamięci RAM, mostka PCH oraz linii systemowych 3.3V i 5V) przy użyciu mikroskopu stereoskopowego i precyzyjnego multimetru. W przypadku zwarć w głównej linii zasilającej stosuje się próbę zwarciową z wykorzystaniem zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej, co pozwala wskazać uszkodzony kondensator ceramiczny MLCC lub przebity tranzystor bez przegrzewania sąsiednich struktur laminatu.
- Regeneracja i rekonstrukcja mocowań mechanicznych: Zamiast powierzchownego klejenia stosuje się wzmacnianie strukturalne z użyciem chemoutwardzalnych żywic technicznych o podwyższonej odporności na ścinanie. Każdy zawias jest demontowany, czyszczony, a siła jego docisku zostaje precyzyjnie wyregulowana za pomocą nakrętki regulacyjnej, aby zmniejszyć obciążenie przenoszone na obudowę przy zachowaniu stabilności ekranu.
- Wymiana podzespołów: Wszystkie montowane elementy — od gniazd zasilania, przez taśmy matrycy, aż po kompletne moduły ekranowe i baterie — to wyłącznie nowe, nigdy używane podzespoły, co gwarantuje pełną zgodność z parametrami fabrycznymi. Na zrealizowane usługi udzielana jest gwarancja do 12 miesięcy.
- Konserwacja układu odprowadzania ciepła: Procedura czyszczenia obejmuje ultradźwiękowe czyszczenie łopatek wentylatora, odtłuszczenie miedzianej stopy radiatora alkoholem izopropylowym (IPA) oraz aplikację past termoprzewodzących o wysokiej przewodności cieplnej (wyrażanej w W/mK) i wymianę termopadów na elementy o dobranej fabrycznie grubości i ściśliwości. Standardowy proces czyszczenia i optymalizacji termicznej realizowany jest w czasie do 24 godzin.
Złożone naprawy elektroniczne z reguły nie przekraczają 3 dni roboczych. Podczas obsługi door-to-door, gdzie sprzęt odbierany jest bezpośrednio przez dedykowanego kierowcę, diagnoza poprzedza naprawę i jest całkowicie bezpłatna. Jeśli urządzenie wymaga dłuższego pobytu w procedurze naprawczej, udostępniany jest bezpłatny laptop zastępczy na cały czas trwania usługi, bez konieczności wpłacania kaucji i bez limitu czasowego. W przypadku zgłoszeń z dojazdem mobilnym, realizowanym na obszarze Warszawy i okolic w promieniu 40 km, dojazd następuje w czasie do 1 godziny, a większość usterek usuwamy podczas pierwszej wizyty na miejscu.
Czego unikać podczas prób samodzielnej ingerencji
Konstrukcja laptopów hybrydowych z serii Flex wymaga szczególnej ostrożności podczas demontażu. Samodzielne próby naprawy bez odpowiedniego zaplecza warsztatowego niosą ze sobą wysokie ryzyko pogłębienia usterki:
- Próby klejenia zawiasów klejami cyjanoakrylowymi: Kleje szybkoschnące typu "kropelka" nie posiadają elastyczności wymaganej przy dynamicznych obciążeniach skrętnych. Dodatkowo opary cyjanoakrylu powodują matowienie i chemiczne uszkodzenie powierzchni matrycy oraz elementów optycznych digitizera, a sam klej trwale uniemożliwia późniejsze, prawidłowe rozłożenie obudowy.
- Demontaż obudowy bez odłączenia baterii: Płyta główna w modelu Flex 6 pozostaje pod napięciem czuwania nawet przy wyłączonym systemie operacyjnym. Przypadkowe dotknięcie metalowym narzędziem (np. pęsetą lub wkrętakiem) w okolice złącza taśmy matrycy powoduje natychmiastowe zwarcie linii zasilania podświetlenia (ok. 20V) z liniami sygnałowymi procesora (ok. 3.3V), co prowadzi do nieodwracalnego spalenia układu graficznego zintegrowanego w procesorze SoC (System on Chip).
- Używanie nieodpowiednich narzędzi do otwierania korpusu: Podważanie plastikowych zatrzasków metalowymi otwierakami prowadzi do wyszczerbienia krawędzi obudowy, uszkodzenia anten bezprzewodowych oraz przecięcia taśm sygnałowych touchpada i klawiatury, które są poprowadzone tuż pod krawędzią dolnej pokrywy.
Najczęściej zadawane pytania (FAQ)
Czy po uszkodzeniu zawiasu konieczna jest wymiana całej pokrywy górnej i matrycy?
Wszystko zależy od stopnia zaawansowania usterki. Jeżeli pęknięcie zostało zauważone wcześnie i nie doszło do zgniecenia struktury matrycy LCD ani przerwania taśmy sygnałowej, z powodzeniem wykonujemy rekonstrukcję gniazd montażowych z regulacją siły docisku zawiasów. W przypadku gdy uszkodzony zawias doprowadził do pęknięcia szkła digitizera, niezbędna jest wymiana kompletnego modułu wyświetlacza.
Mój Flex 6 nagle przestał się włączać, a dioda przy gnieździe ładowania tylko mruga. Co to oznacza?
Mrugająca dioda sygnalizacyjna najczęściej informuje o zadziałaniu zabezpieczenia nadprądowego lub zwarciu w głównej gałęzi zasilania (tzw. zwarciu na linii B+). Oznacza to, że układ przetwornicy wykrył uszkodzenie jednego z tranzystorów lub kondensatorów i odciął zasilanie, aby uchronić procesor przed zniszczeniem. Taka usterka wymaga precyzyjnych pomiarów na płycie głównej.
Czy ekran dotykowy w modelu Flex 6 można skalibrować, jeśli nie reaguje precyzyjnie?
Jeżeli brak precyzji wynika z błędów oprogramowania układowego (firmware) lub sterowników I2C HID, kalibracja programowa w środowisku diagnostycznym przynosi pożądany skutek. Jeśli jednak przyczyną jest mikropęknięcie ścieżek przewodzących ITO (Indium Tin Oxide — tlenek indu i cyny, przezroczysty materiał przewodzący stosowany w panelach dotykowych), problem ma charakter sprzętowy i wymaga interwencji fizycznej w obrębie połączeń digitizera.
Jakie dokumenty otrzymam po wykonaniu naprawy sprzętu przez serwis mobilny?
Po zakończeniu prac wystawiana jest karta gwarancyjna potwierdzająca zakres wykonanych czynności oraz faktura bez VAT, stanowiąca pełnoprawne potwierdzenie zrealizowanej usługi serwisowej.
