Serwis Lenovo Ideapad Y700-15-80NW0010US — na co zwrócić uwagę

Charakterystyka konstrukcji i typowe objawy zużycia Lenovo IdeaPad Y700-15

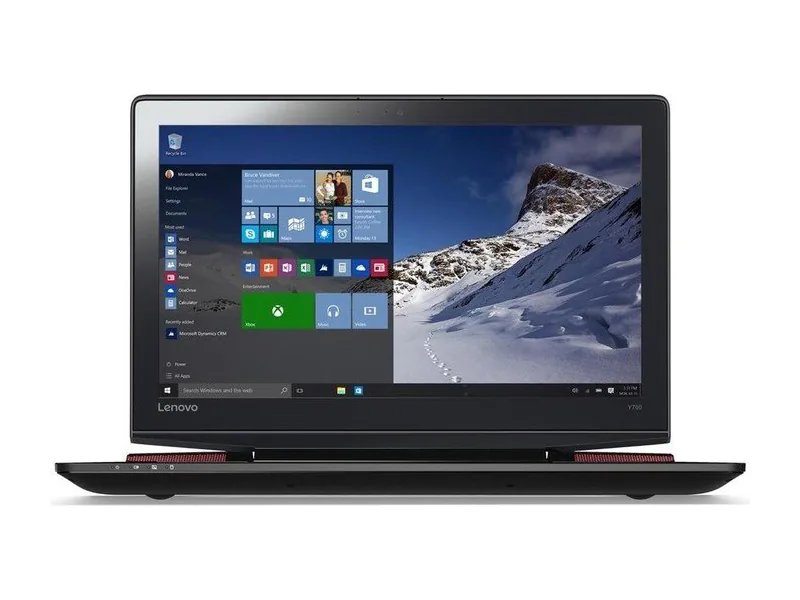

Model Lenovo IdeaPad Y700-15 w wariancie konfiguracyjnym 80NW0010US to laptop multimedialno-gamingowy, który mimo upływu lat wciąż znajduje zastosowanie w codziennej pracy i rozrywce. Złożona konstrukcja łącząca wydajny procesor oraz dedykowany układ graficzny generuje znaczną ilość ciepła, co po dłuższym okresie eksploatacji bezpośrednio wpływa na kondycję podzespołów. Obserwowane w praktyce serwisowej objawy nieprawidłowego działania tego modelu zazwyczaj rozwijają się stopniowo, a ich wczesne rozpoznanie pozwala uniknąć rozległych uszkodzeń płyty głównej.

Do najczęściej rejestrowanych objawów zalicza się głośną pracę wentylatorów chłodzących, wyraźne nagrzewanie się obudowy w okolicach klawiatury oraz nagłe spadki płynności animacji podczas obciążenia, co określa się mianem dławienia termicznego (thermal throttling, czyli automatyczne obniżanie taktowania zegarów procesora i karty graficznej w celu zapobieżenia przegrzaniu). W zaawansowanych stadiach dochodzi do samoczynnego wyłączania się urządzenia, braku reakcji na włącznik zasilania, wyświetlania artefaktów (zniekształceń obrazu, kolorowych pasków lub kwadratów na matrycy) lub problemów z ładowaniem baterii.

Równie istotnym obszarem usterkowości w tej serii są uszkodzenia mechaniczne. Zastosowany system zawiasów z czasem stawia coraz większy opór na skutek wysychania smaru i gromadzenia się mikrocząstek kurzu. Prowadzi to do wyłamywania mosiężnych tulei gwintowanych z plastikowych mocowań wewnątrz obudowy matrycy oraz dolnej części kadłubka (dolnej pokrywy laptopa). W efekcie powstają widoczne szczeliny przy otwieraniu pokrywy, a dalsze korzystanie z laptopa w tym stanie grozi pęknięciem prowadnic matrycy lub przerwaniem taśmy sygnałowej eDP (przewodu przesyłającego sygnał wideo z płyty głównej do ekranu).

Źródła problemów sprzętowych i termicznych w wariancie 80NW0010US

Prawidłowe zidentyfikowanie przyczyny usterki wymaga zrozumienia architektury wewnętrznej tego modelu. Wariant 80NW0010US opiera się na wydajnych podzespołach, których stabilność zależy od kilku kluczowych sekcji elektronicznych i mechanicznych:

• Degradacja materiałów termoprzewodzących: Fabryczna pasta termoprzewodząca oraz termopady (elastyczne podkładki odprowadzające ciepło z sekcji zasilania i pamięci VRAM do radiatora) po kilku latach tracą swoje właściwości elastyczne, twardnieją i przestają efektywnie przekazywać energię cieplną do miedzianych rurek cieplnych (heatpipe). Powstająca poduszka termiczna prowadzi do ciągłego przegrzewania się rdzeni krzemowych.
• Zużycie łożysk wentylatorów: Układ chłodzenia w IdeaPad Y700-15 składa się z dwóch wentylatorów promieniowych. Odkładający się na łopatkach pył powoduje niewyważenie wirników, przyspieszone zużycie łożysk ślizgowych, terkotanie, a ostatecznie spadek prędkości obrotowej lub całkowite zablokowanie przepływu powietrza przez żeberka radiatora.
• Uszkodzenia sekcji zasilania płyty głównej: Wypalenie tranzystorów MOSFET (kluczy tranzystorowych regulujących napięcia zasilające poszczególne linie płyty), uszkodzenia kondensatorów tantalowych lub ceramicznych oraz awarie kontrolera ładowania i zasilania (układu przetwornicy głównej) to częste następstwa pracy w podwyższonej temperaturze lub stosowania nieoryginalnych, niestabilnych zasilaczy.
• Problemy z układem BGA dedykowanej karty graficznej: Cykliczne nagrzewanie do wysokich temperatur i stygnięcie prowadzi do powstawania mikropęknięć w spoiwie bezołowiowym pod układem graficznym (degradacja połączeń kulkowych BGA), co skutkuje brakiem obrazu, zawieszaniem systemu podczas instalacji sterowników graficznych lub kodem błędu 43 w menedżerze urządzeń.
• Zabrudzenie i zwarcia w gnieździe zasilania: Zastosowane prostokątne gniazdo zasilania (Slim Tip) jest narażone na naprężenia mechaniczne. Wyrobienie pinów wewnętrznych prowadzi do iskrzenia, wzrostu oporu elektrycznego, nagrzewania się wtyku oraz przerw w zasilaniu.

Procedura diagnostyczna i standardy naprawy w niezależnym serwisie

Każda naprawa rozpoczyna się od weryfikacji stanu technicznego urządzenia. W przypadku obsługi w trybie door-to-door, gdzie sprzęt odbierany jest przez dedykowanego kierowcę, diagnoza poprzedza decyzję o zakresie prac i jest całkowicie darmowa. Po dostarczeniu urządzenia do stanowiska technicznego następuje wieloetapowa weryfikacja podzespołów.

Diagnostyka termowizyjna z użyciem kamery na podczerwień pozwala bezinwazyjnie zlokalizować elementy generujące nieprawidłowe ciepło na laminacie płyty głównej, wskazując zwarcia w głównych liniach zasilających (np. linii 19V lub szynach zasilania procesora i grafiki). Pomiary napięć i rezystancji multimetrem cyfrowym oraz analiza sygnałów oscyloskopem umożliwiają precyzyjne wskazanie uszkodzonego komponentu bez konieczności niepotrzebnej wymiany całej płyty głównej.

Kompleksowa regeneracja układu chłodzenia w modelu IdeaPad Y700-15 obejmuje:

• Demontaż modułu radiatora i dokładne oczyszczenie komór wylotowych sprężonym powietrzem o kontrolowanym ciśnieniu.
• Usunięcie skamieniałych pozostałości fabrycznych materiałów termicznych przy użyciu dedykowanych rozpuszczalników chemicznych bezpiecznych dla laminatu.
• Aplikację nowej pasty termoprzewodzącej o wysokiej przewodności cieplnej oraz montaż precyzyjnie dobranych pod względem grubości i ściśliwości termopadów na sekcji zasilania VRM oraz kościach pamięci wideo.
• Czyszczenie, mycie ultradźwiękowe wirników oraz smarowanie osi wentylatorów specjalistycznym środkiem syntetycznym redukującym tarcie.

W przypadku usterek elektronicznych naprawiamy płyty główne na poziomie pojedynczych elementów SMD i BGA. Uszkodzone tranzystory, kontrolery przetwornic czy układy scalone KBC (układ kontrolera klawiatury i zarządzania zasilaniem) wymieniane są na nowe komponenty przy użyciu stacji lutowniczych na gorące powietrze (hot-air) oraz podgrzewaczy kwarcowych. Gdy uszkodzeniu ulegną zawiasy lub ich punkty mocowania, przeprowadzamy rekonstrukcję struktury nośnej obudowy z wykorzystaniem chemoutwardzalnych żywic polimerowych, przywracając fabryczną sztywność konstrukcji oraz odpowiednio regulując siłę docisku samych zawiasów.

Do wszystkich napraw stosujemy wyłącznie nowe, nigdy nieużywane komponenty. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Czas realizacji standardowych prac z reguły nie przekracza 3 dni, natomiast profilaktyczne czyszczenie i optymalizacja termiczna realizowane są w czasie do 24 godzin. Na cały okres trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego.

Zagrożenia związane z samodzielnymi próbami naprawy

Samodzielna ingerencja w konstrukcję laptopa Lenovo IdeaPad Y700-15 wiąże się z podwyższonym ryzykiem pogłębienia usterki ze względu na specyficzną budowę wewnętrzną tego modelu. Do najczęstszych błędów popełnianych podczas domowych napraw należą:

• Brak odłączenia baterii przed demontażem: Wbudowany akumulator litowo-jonowy zasila obwody płyty głównej nawet wtedy, gdy laptop jest wyłączony. Przypadkowe upuszczenie śrubki lub manipulowanie taśmami matrycy pod napięciem prowadzi do natychmiastowego zwarcia i uszkodzenia procesora, mostu hybrydowego lub układu KBC.
• Niewłaściwy dobór grubości termopadów: Zastosowanie zbyt grubych podkładek termoprzewodzących uniemożliwia prawidłowy styk miedzianej podstawy radiatora z rdzeniem krzemowym procesora lub karty graficznej. Z kolei zbyt cienkie termopady nie odprowadzają ciepła z tranzystorów zasilających, co w krótkim czasie prowadzi do ich termicznego przebicia i zwarcia głównej gałęzi zasilania.
• Uszkodzenie delikatnych złączy taśmowych (ZIF/LIF): Odpinanie klawiatury, touchpada czy głośników bez uprzedniego odbezpieczenia zapadek mechanicznych kończy się wyłamaniem gniazd z płyty głównej, co wymaga precyzyjnego lutowania mikroskopowego.
• Niewłaściwe wkręcanie śrub o różnej długości: Obudowa modelu Y700 wykorzystuje śruby o zróżnicowanej długości gwintu. Wkręcenie zbyt długiej śruby w niewłaściwy otwór powoduje przewiercenie laminatu płyty głównej lub uszkodzenie powierzchni obudowy pod nadgarstkami.
• Sklejanie pękniętych mocowań zawiasów klejami błyskawicznymi: Standardowe kleje cyjanoakrylowe nie przenoszą obciążeń dynamicznych i kruszeją pod wpływem naprężeń, a ich opary powodują zmatowienie powierzchni plastikowych oraz korozję pobliskich ścieżek miedzianych.

Profilaktyka eksploatacyjna i modernizacja modelu

Aby zachować stabilną pracę Lenovo IdeaPad Y700-15 przez kolejne lata, warto wdrożyć podstawowe zasady bezpiecznej eksploatacji. Urządzenie nie powinno pracować na miękkich powierzchniach (koce, narzuty, tapicerka), które blokują dolne otwory wlotowe powietrza i przyspieszają zatykanie radiatorów kurzem. Otwieranie pokrywy ekranu powinno odbywać się zawsze za środkową część ramki, co równomiernie rozkłada siłę na oba zawiasy i minimalizuje ryzyko wyłamania mocowań.

Model 80NW0010US dysponuje również potencjałem modernizacyjnym. Wymiana tradycyjnego dysku magnetycznego HDD na szybki nośnik SSD w standardzie M.2 NVMe (pamięć półprzewodnikowa komunikująca się bezpośrednio przez magistralę PCIe) oraz rozbudowa pamięci operacyjnej RAM w konfiguracji dwukanałowej (Dual Channel) znacząco skracają czas uruchamiania systemu i aplikacji, a także obniżają ogólne zużycie energii i emisję ciepła wewnątrz obudowy.

Doświadczenie gromadzone przez ponad 20 lat działalności oraz ponad 10 000 wykonanych napraw urządzeń pozwala nam skutecznie diagnozować nawet skomplikowane przypadki awarii płyt głównych. W przypadku zgłoszeń z terenu Warszawy i okolic w promieniu 40 km, dojazd serwisanta na miejsce w celu weryfikacji sprzętu realizowany jest do 1 godziny od przyjęcia zgłoszenia, a większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter problemu pozwala na naprawę na miejscu.

Najczęściej zadawane pytania (FAQ)

Czy głośna praca wentylatorów w Lenovo IdeaPad Y700-15 oznacza konieczność wymiany układu chłodzenia?
Odpowiedź: W przeważającej liczbie przypadków pełna wymiana modułu nie jest konieczna. Zazwyczaj wystarcza dokładne czyszczenie żeber radiatora, usunięcie kurzu, smarowanie osi wentylatorów oraz nałożenie nowych materiałów termoprzewodzących wysokiej klasy. Wymianę samego wentylatora zalecamy tylko wtedy, gdy łożysko wykazuje luzy mechaniczne powodujące tarcie łopatek o obudowę.

Jak rozpoznać, że uszkodzeniu uległy mocowania zawiasów w obudowie?
Odpowiedź: Pierwszym sygnałem jest rozchodzenie się plastików dolnej obudowy w narożnikach w momencie uchylania ekranu, wyczuwalny opór lub trzaski. Zignorowanie tego objawu prowadzi do uszkodzenia ramki matrycy, pęknięcia ekranu lub przecięcia taśmy sygnałowej. Wczesna rekonstrukcja mocowań pozwala uniknąć konieczności zakupu nowych elementów obudowy.

Czy laptop po zalaniu cieczą nadaje się do naprawy?
Odpowiedź: Tak, pod warunkiem natychmiastowego odłączenia zasilacza i zaniechania prób włączania sprzętu. Kluczowym krokiem jest demontaż płyty głównej, neutralizacja ognisk korozji i elektrochemicznego utleniania w myjce ultradźwiękowej ze specjalistyczną chemią oraz inspekcja ścieżek pod mikroskopem, połączona z pomiarami linii zasilania.

Dlaczego laptop wyłącza się podczas uruchamiania wymagających programów lub gier?
Odpowiedź: Jest to klasyczny objaw zadziałania zabezpieczenia termicznego (over-temperature protection) na skutek przegrzania procesora lub rdzenia karty graficznej, bądź też niewydolności przeciążonej sekcji zasilania pod nagłym obciążeniem prądowym. Konieczna jest weryfikacja parametrów termicznych oraz pomiary tętnień napięć na dławikach płyty głównej.
