Artefakty graficzne na ekranie laptopa Legion — diagnoza

Artefakty graficzne na ekranie laptopa Lenovo Legion mogą wyglądać jak kolorowe kwadraty, migające pasy, drobne kropki, zniekształcone tekstury albo fragmenty obrazu przesuwające się razem z kursorem. Czasami pojawiają się tylko podczas uruchamiania gry, a czasami są widoczne już na ekranie startowym systemu. Taki objaw nie oznacza automatycznie uszkodzenia karty graficznej. Podobny efekt może powodować matryca, przewód obrazu, sterownik albo przegrzewanie podzespołów.

W laptopach Lenovo Legion obraz może być generowany przez układ graficzny zintegrowany z procesorem oraz przez dedykowany układ graficzny, czyli osobny podzespół przeznaczony do bardziej wymagających zadań. W zależności od ustawień system może przełączać obraz między tymi układami. Dlatego prawidłowa diagnoza wymaga sprawdzenia całego toru obrazu, a nie tylko samego ekranu.

Jak wyglądają artefakty graficzne w laptopie Legion

Najczęściej problem jest opisywany jako „dziwne paski na ekranie”, „kolorowe kwadraty podczas grania” albo „migające kropki”. Artefakty mogą mieć stały lub zmienny charakter. Stałe zniekształcenie pozostaje w tym samym miejscu niezależnie od wyświetlanej treści. Zmienny artefakt może pojawiać się tylko przy określonym obrazie, obciążeniu graficznym albo poruszaniu pokrywą laptopa.

Istotne jest ustalenie momentu wystąpienia objawu. Jeżeli zakłócenia są widoczne już w menu startowym przed załadowaniem systemu, przyczyna może być związana ze sprzętem. Jeżeli pojawiają się dopiero po uruchomieniu systemu lub konkretnej aplikacji, należy uwzględnić również sterownik grafiki, ustawienia obrazu i sposób przełączania układów graficznych.

Znaczenie ma także reakcja artefaktów na ruch pokrywy. Zmiana obrazu podczas delikatnego otwierania lub zamykania laptopa może wskazywać na problem z przewodem matrycy albo jego złączem. Z kolei zakłócenia nasilające się podczas obciążenia graficznego częściej prowadzą do podejrzenia przegrzewania, niestabilnego zasilania układu graficznego lub uszkodzenia pamięci graficznej.

Najczęstsze przyczyny zniekształconego obrazu

Przegrzewanie układu graficznego

Układ graficzny podczas pracy w grze lub programie wykorzystującym grafikę wytwarza ciepło. Za odprowadzanie tego ciepła odpowiada układ chłodzenia, czyli połączenie radiatora, elementów przewodzących ciepło i wentylatora. Kurz, zużyta pasta termoprzewodząca albo nieprawidłowa praca wentylatora mogą ograniczyć skuteczność chłodzenia. Wtedy artefakty mogą pojawiać się dopiero po rozgrzaniu laptopa, a po jego ostygnięciu czasowo ustępować.

Uszkodzenie pamięci graficznej

Pamięć graficzna, określana jako VRAM, przechowuje dane potrzebne do tworzenia obrazu, między innymi tekstury, bufory obrazu i informacje o geometrii sceny. Jej niestabilna praca może powodować kolorowe prostokąty, powtarzające się wzory, brakujące elementy obrazu oraz migotanie. Tego rodzaju artefakty zwykle nasilają się przy wysokim obciążeniu układu graficznego.

Problem z połączeniem układu na płycie głównej

Układ graficzny może być zamontowany na płycie głównej za pomocą połączeń BGA, czyli wielu mikroskopijnych punktów lutowniczych znajdujących się pod obudową układu. Uszkodzenie takiego połączenia może powodować niestabilny obraz, zaniki grafiki lub artefakty zależne od temperatury i naprężeń mechanicznych. Sama obecność artefaktów nie wystarcza jednak do rozpoznania uszkodzenia BGA. Konieczne jest wykluczenie chłodzenia, pamięci, sterowników i pozostałych elementów toru obrazu.

Uszkodzenie przewodu matrycy lub złącza

Przewód matrycy, nazywany również przewodem eDP, przesyła cyfrowy sygnał obrazu z płyty głównej do ekranu. Jego uszkodzenie, przetarcie albo niepewny styk w złączu może powodować pasy, migotanie, przebarwienia i chwilowy zanik obrazu. Jeżeli problem zmienia się podczas poruszania pokrywą, ten obszar wymaga szczególnej uwagi.

Uszkodzenie matrycy

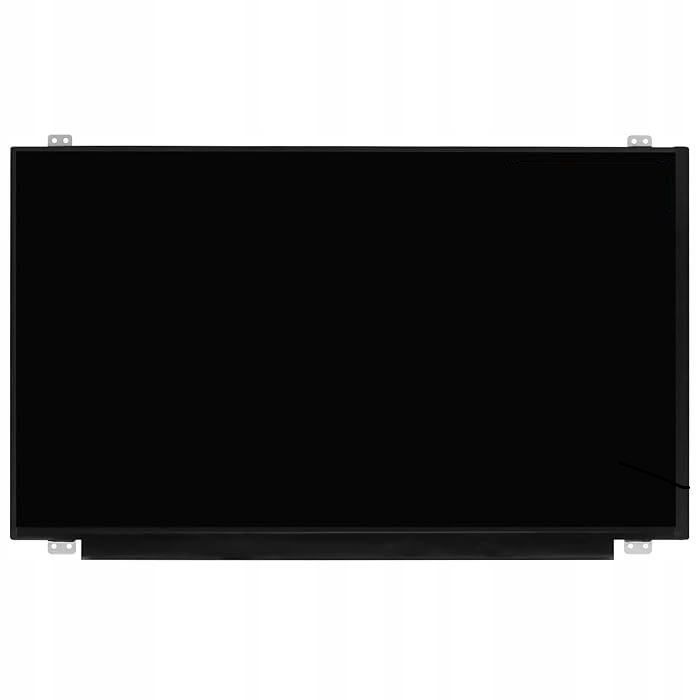

Matryca to panel, który fizycznie wyświetla obraz. Uszkodzenie jej elektroniki sterującej może powodować pionowe lub poziome pasy, plamy, migotanie oraz stałe fragmenty obrazu. W takim przypadku obraz przesłany z płyty głównej może być prawidłowy, ale panel nie wyświetla go poprawnie.

Błędny albo niezgodny sterownik grafiki

Sterownik grafiki to oprogramowanie pośredniczące między systemem a układem graficznym. Nieprawidłowa aktualizacja, uszkodzone pliki sterownika albo konflikt między trybami pracy grafiki mogą wywołać migotanie i błędy renderowania. Renderowanie oznacza proces tworzenia obrazu przez układ graficzny. Artefakty wynikające wyłącznie z oprogramowania często dotyczą konkretnej aplikacji, ustawienia albo trybu wyświetlania.

Warianty objawu i ich znaczenie diagnostyczne

Kolorowe kwadraty lub trójkąty widoczne głównie podczas gry często wskazują na problem ujawniający się przy dużym obciążeniu. Nie jest to jeszcze dowód uszkodzenia układu graficznego. Podobny efekt może powstać wskutek zbyt wysokiej temperatury, nieprawidłowego sterownika albo niestabilnej konfiguracji programu.

Pionowe pasy obecne od uruchomienia laptopa częściej wiążą się z matrycą, przewodem obrazu lub połączeniem na płycie głównej. Jeżeli pasy są nieruchome i nie zależą od wyświetlanej treści, podejrzenie przesuwa się w stronę panelu. Jeżeli zmieniają się po poruszeniu pokrywą, trzeba sprawdzić przewód i złącza.

Migający obraz może być związany z odświeżaniem ekranu, sterownikiem, przełączaniem układów graficznych albo usterką sprzętową. Częstotliwość odświeżania to liczba zmian obrazu wykonywanych przez ekran w określonym czasie. Nieprawidłowe ustawienie tej funkcji może powodować niestabilność obrazu, ale nie tłumaczy każdego rodzaju artefaktu.

Czarne lub białe prostokąty, które zasłaniają fragmenty obrazu, mogą wskazywać na błędy danych przesyłanych do układu graficznego albo na problemy z pamięcią graficzną. Jeżeli zakłócenia pojawiają się także na obrazie zewnętrznym, należy sprawdzić źródło sygnału przed ekranem laptopa. Jeżeli obraz zewnętrzny jest prawidłowy, większe znaczenie ma matryca, przewód lub jego złącze.

Artefakty pozostające na obrazie po zamknięciu aplikacji mogą być śladem błędnego buforowania obrazu. Bufor obrazu to obszar pamięci przechowujący dane wyświetlane na ekranie. Taki objaw może być programowy, ale jeżeli towarzyszy mu zawieszanie systemu, reset laptopa albo komunikat o błędzie sterownika, diagnostyka powinna objąć również stabilność układu graficznego.

Jak przebiega diagnoza i naprawa

Diagnoza rozpoczyna się od odtworzenia objawu i zebrania informacji o warunkach jego występowania. Sprawdzane jest, czy artefakty pojawiają się przed uruchomieniem systemu, tylko w grze, po rozgrzaniu, przy zmianie trybu zasilania albo podczas poruszania pokrywą. Analizuje się także, czy problem dotyczy całego obrazu, czy tylko określonego fragmentu.

Następnie wykonywany jest test na zewnętrznym ekranie. Pozwala on rozdzielić usterkę generowania obrazu od usterki elementów znajdujących się w pokrywie laptopa. Jeżeli identyczne zakłócenia pojawiają się na obu ekranach, sprawdzenia wymaga układ graficzny, pamięć graficzna, płyta główna i oprogramowanie. Jeżeli zewnętrzny obraz jest poprawny, większe prawdopodobieństwo dotyczy matrycy albo przewodu.

Sprawdzany jest układ chłodzenia oraz zachowanie laptopa pod obciążeniem. Obciążenie graficzne to kontrolowane wykorzystanie układu graficznego w celu obserwacji jego stabilności. Podczas testu monitorowane są temperatury, prędkość wentylatora, występowanie błędów i moment pojawienia się artefaktów. W razie potrzeby układ chłodzenia jest czyszczony, a pasta termoprzewodząca, czyli materiał poprawiający przekazywanie ciepła między układem a radiatorem, zostaje wymieniona.

Weryfikowane są sterowniki grafiki, ustawienia przełączania układów oraz tryby pracy laptopa. Jeżeli źródłem problemu jest oprogramowanie, stosuje się uporządkowaną reinstalację sterownika i sprawdzenie działania na stabilnej konfiguracji. Sama instalacja kolejnych wersji bez wcześniejszego ustalenia przyczyny może utrudnić ocenę rezultatu.

Jeżeli objaw wskazuje na tor obrazu, sprawdzane są złącza, przewód matrycy i panel. Wymiana przewodu lub matrycy powinna nastąpić dopiero po potwierdzeniu, że dany element odpowiada za zniekształcenie. Gdy podejrzenie dotyczy płyty głównej, analizowane są połączenia, zasilanie oraz zachowanie układu graficznego. Reballing BGA oznacza ponowne wykonanie połączeń lutowniczych pod układem. Jest to procedura wymagająca oceny, czy problem rzeczywiście dotyczy połączeń, a nie samego układu lub pamięci.

Po naprawie wykonywany jest test stabilności obrazu w warunkach odpowiadających zgłoszonemu problemowi. Wykorzystywane części są wyłącznie nowe, nigdy używane ani pochodzące z odzysku. Zakres naprawy, zastosowane rozwiązanie i gwarancja są ustalane indywidualnie; gwarancja na naprawę może wynosić do 12 miesięcy.

Czego nie robić podczas samodzielnych prób

Jednym z częstych błędów jest dociskanie obudowy w miejscu, w którym pojawiają się artefakty. Taki nacisk może chwilowo zmienić objaw, ale jednocześnie zwiększa ryzyko uszkodzenia matrycy, przewodu albo połączeń na płycie głównej. Podobnie ryzykowne jest wyginanie pokrywy w celu „ustabilizowania” obrazu.

Nie należy podgrzewać płyty głównej opalarką, suszarką ani innym źródłem wysokiej temperatury. Takie działanie może uszkodzić laminat, gniazda, elementy plastikowe i sąsiednie układy. Może również stworzyć pozorne, krótkotrwałe ustąpienie objawu bez usunięcia przyczyny.

Nie powinno się wielokrotnie instalować przypadkowych sterowników, modyfikować ustawień napięcia ani stosować niepotwierdzonych narzędzi do podkręcania. Podkręcanie oznacza pracę układu z parametrami wyższymi niż przewidziane w standardowej konfiguracji. Może zwiększać temperaturę i pogłębiać niestabilność.

Otwieranie laptopa bez odpowiednich narzędzi i doświadczenia może doprowadzić do wyrwania złącza, uszkodzenia przewodu, połamania zaczepów lub zwarcia. Przed rozpoczęciem prac sprzętowych należy również zadbać o bezpieczne odłączenie zasilania. Jeżeli problem obejmuje przegrzewanie, zapach spalenizny, samoczynne wyłączanie lub widoczne uszkodzenia, dalsze obciążanie laptopa nie jest wskazane.

Co można sprawdzić bez otwierania obudowy

Można zanotować, kiedy artefakty się pojawiają i jakie czynności je wywołują. Pomocne są informacje, czy problem występuje podczas pracy na baterii i zasilaczu, w aplikacjach biurowych oraz podczas gry. Warto również sprawdzić, czy objaw jest widoczny na ekranie startowym oraz na zewnętrznym ekranie.

Można uruchomić laptop ponownie i sprawdzić, czy artefakt powraca przed załadowaniem systemu. Można też przywrócić standardowe ustawienia obrazu i wyłączyć niestandardowe profile wydajności. Profil wydajności to zestaw ustawień sterujących między innymi mocą układu graficznego, chłodzeniem i zużyciem energii.

Nie należy jednak rozkręcać laptopa, odłączać przewodu matrycy ani wykonywać prób lutowania. Nie powinno się także kontynuować długiej pracy pod obciążeniem tylko po to, aby sprawdzić, czy problem się nasili. Zebrane obserwacje są wartościowe, ale ingerencję sprzętową powinno poprzedzać rozpoznanie przyczyny.

Kiedy przyczyna leży gdzie indziej

Nie każde migotanie jest artefaktem graficznym. Zwykłe przyciemnianie obrazu może wynikać z automatycznej regulacji jasności albo ustawień oszczędzania energii. Zmiana kolorów może być skutkiem trybu nocnego, profilu barw lub ustawień aplikacji. Zawieszanie gry bez zniekształceń obrazu częściej wskazuje na problem z programem, pamięcią operacyjną albo systemem.

Jeżeli ekran gaśnie, ale laptop nadal działa, należy odróżnić zanik podświetlenia od zaniku sygnału obrazu. Podświetlenie to źródło światła umożliwiające widzenie obrazu na matrycy. Przy jego usterce obraz może być bardzo słabo widoczny, natomiast przy przerwaniu sygnału ekran może wyświetlać jednolitą czerń.

Jeżeli problem występuje wyłącznie w jednej grze, po określonej aktualizacji lub przy pojedynczym ustawieniu graficznym, nie można od razu uznać go za awarię sprzętu. Wymaga to porównania z innymi aplikacjami i sprawdzenia sterownika. Z kolei artefakty obecne niezależnie od programu, widoczne na wielu ekranach albo połączone z resetami systemu wymagają pełnej diagnostyki sprzętowej.

Najczęstsze pytania

Czy artefakty zawsze oznaczają uszkodzenie karty graficznej?

Nie. Przyczyną może być także przegrzewanie, sterownik, pamięć graficzna, przewód matrycy, złącze albo sama matryca. Rozpoznanie wymaga porównania obrazu na ekranie laptopa i na ekranie zewnętrznym oraz sprawdzenia zachowania pod obciążeniem.

Dlaczego obraz jest poprawny po uruchomieniu, a psuje się podczas gry?

Gra zwiększa obciążenie układu graficznego i układu chłodzenia. Objaw może wskazywać na przegrzewanie, niestabilność pamięci graficznej, problem z zasilaniem albo błąd sterownika. Dopiero test pozwala rozdzielić przyczyny programowe od sprzętowych.

Czy poruszanie pokrywą może potwierdzić uszkodzenie przewodu?

Zmiana artefaktów podczas ruchu pokrywy jest wskazówką, ale nie stanowi samodzielnego potwierdzenia. Podobne zachowanie może wystąpić przy problemie ze złączem lub matrycą. Nie należy celowo wyginać pokrywy, ponieważ może to powiększyć uszkodzenie.

Czy można dalej używać laptopa z artefaktami?

Jeżeli zakłócenia są sporadyczne, można ograniczyć obciążenie i zabezpieczyć ważne dane. Nie należy jednak ignorować objawu, szczególnie gdy towarzyszą mu wysokie temperatury, wyłączanie laptopa, zapach spalenizny albo szybkie pogarszanie obrazu.

Czy po naprawie można otrzymać laptop zastępczy?

Laptop zastępczy z systemem Windows jest dostępny bezpłatnie na czas naprawy laptopa, bez dodatkowych warunków. Dostępność rozwiązania jest ustalana przy przyjęciu zgłoszenia.

Artefakty graficzne w Lenovo Legion wymagają oceny całego toru obrazu: od oprogramowania i sterowników, przez chłodzenie oraz układ graficzny, aż po przewód i matrycę. Prawidłowa kolejność testów ogranicza ryzyko wymiany sprawnych części i pozwala dobrać naprawę do rzeczywistej przyczyny problemu.
