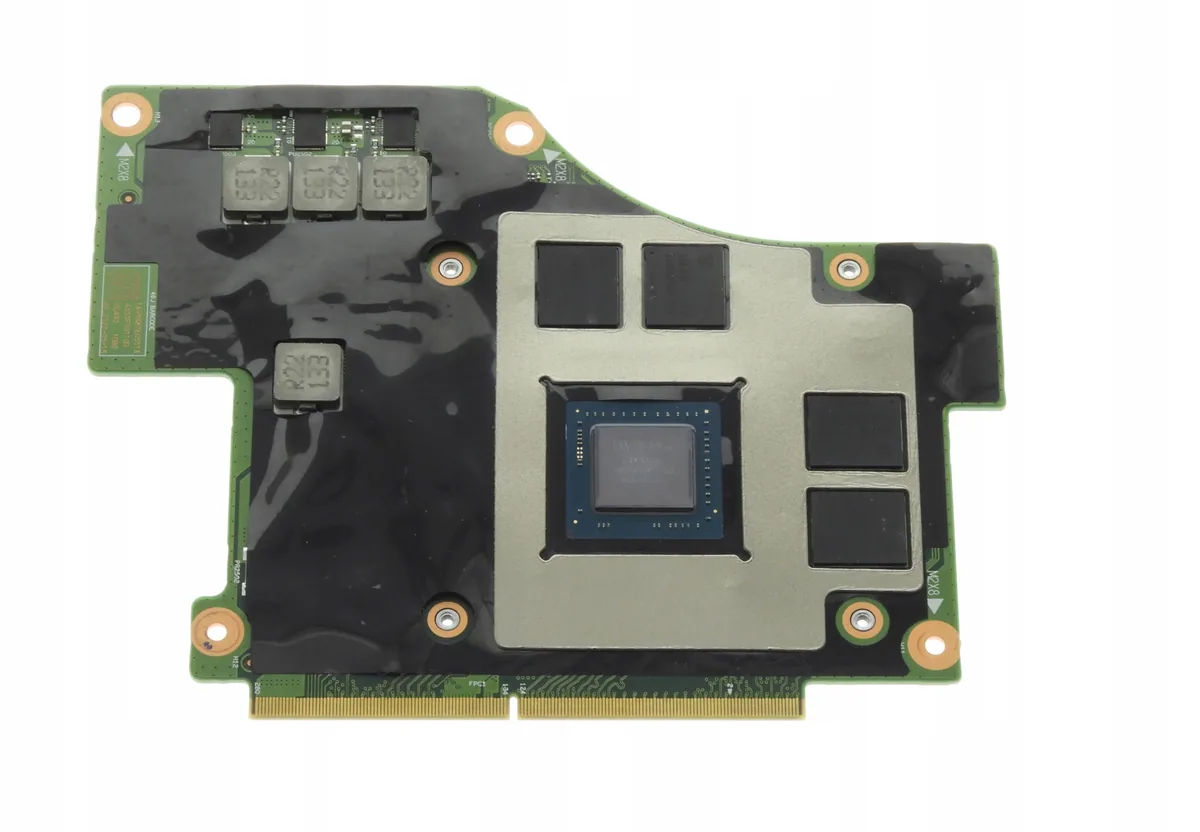

Objaw opisywany jako „uszkodzone gniazdo pamięci VRAM po przegrzaniu układu” zwykle oznacza problem z połączeniem pamięci obrazu z płytą główną albo z samą pamięcią VRAM. W laptopach Lenovo pamięć VRAM (Video Random Access Memory, czyli pamięć używana przez układ graficzny do przechowywania danych obrazu) najczęściej nie znajduje się w klasycznym, wymiennym gnieździe znanym z pamięci operacyjnej. Jest przylutowana do płyty głównej w obudowie BGA (Ball Grid Array, czyli układzie połączonym z płytą za pomocą wielu małych punktów lutowniczych).
Dlatego określenie „gniazdo VRAM” może odnosić się do pola lutowniczego, miejsca osadzenia kości pamięci albo całego obszaru połączenia między pamięcią obrazu a płytą główną. Przegrzanie układu graficznego może doprowadzić do osłabienia połączeń, odklejenia pola lutowniczego, uszkodzenia samej kości pamięci lub awarii sekcji zasilania. Każdy z tych przypadków wymaga innego postępowania diagnostycznego.
Jak wygląda awaria pamięci VRAM po przegrzaniu
Najczęściej pojawiają się zakłócenia obrazu. Ekran może pokazywać kolorowe kwadraty, poziome albo pionowe pasy, migotanie, losowe kropki lub powtarzające się fragmenty obrazu. Takie artefakty graficzne (nieprawidłowe elementy wyświetlanego obrazu powstające wskutek błędnych danych) mogą wystąpić od razu po uruchomieniu laptopa albo dopiero po nagrzaniu podzespołów.
W niektórych laptopach Lenovo obraz jest prawidłowy podczas pracy biurowej, lecz zakłócenia pojawiają się po uruchomieniu gry, programu graficznego albo innego zadania wymagającego intensywnego przetwarzania grafiki. Wtedy układ graficzny pobiera więcej energii i wytwarza więcej ciepła. Jeżeli połączenie pamięci VRAM jest uszkodzone, wzrost temperatury może powodować rozszerzanie się materiałów i chwilową zmianę kontaktu elektrycznego.
Innym objawem jest całkowity brak obrazu. Laptop może się uruchamiać, pracować, reagować na klawiaturę i wydawać dźwięki systemowe, ale ekran pozostaje czarny. Czasami obraz pojawia się na chwilę, po czym znika. Może również wystąpić samoczynny restart, zawieszenie systemu albo komunikat o błędzie sterownika grafiki.
Najczęstsze przyczyny uszkodzenia
Najbardziej prawdopodobną przyczyną jest długotrwałe przegrzewanie układu graficznego. Przegrzewanie oznacza utrzymywanie się zbyt wysokiej temperatury podczas pracy, zwykle wskutek ograniczonego odprowadzania ciepła. W laptopie odpowiadają za to między innymi radiator (metalowy element odbierający ciepło z układu), wentylator oraz pasta termoprzewodząca (materiał poprawiający przewodzenie ciepła między układem a radiatorem).
Warstwa pasty termoprzewodzącej może z czasem wyschnąć albo zostać nierównomiernie rozprowadzona. Kurz może ograniczyć przepływ powietrza przez układ chłodzenia. Wentylator może pracować z obniżoną wydajnością, zatrzymywać się albo hałasować z powodu zużycia łożyska. W efekcie temperatura układu graficznego rośnie, a cykle nagrzewania i stygnięcia obciążają połączenia lutowane.
Drugą przyczyną może być uszkodzenie samej kości VRAM. Kość pamięci może mieć wewnętrzną awarię, niestabilną pracę albo uszkodzone wyprowadzenia. W takim przypadku ponowne przylutowanie elementu nie zawsze rozwiązuje problem. Konieczna może być wymiana kości na nową, zgodną z parametrami płyty głównej i układu graficznego.
Kolejną możliwością jest uszkodzenie pola lutowniczego. Pole lutownicze (metaliczny punkt na płytce, do którego łączy się wyprowadzenie elementu) może zostać częściowo oderwane od laminatu płyty głównej. Wtedy nawet prawidłowo osadzona kość pamięci nie uzyska pełnego połączenia elektrycznego.
Przyczyną może być także awaria sekcji zasilania. Sekcja zasilania (układ przetwarzający napięcie dostarczane do podzespołów) odpowiada za stabilne zasilanie układu graficznego i pamięci VRAM. Uszkodzony kontroler zasilania, tranzystor MOSFET (element elektroniczny przełączający i regulujący prąd) albo kondensator może powodować niestabilność obrazu, która tylko przypomina awarię pamięci.
Rzadziej problem wynika z mikropęknięcia laminatu. Laminat (wielowarstwowa część konstrukcyjna płyty głównej z połączeniami elektrycznymi) może zostać uszkodzony wskutek silnego naprężenia, upadku, niewłaściwego demontażu albo wcześniejszej naprawy wykonywanej w zbyt wysokiej temperaturze.
Warianty objawów i ich znaczenie
Kolorowe kwadraty i nieregularne wzory widoczne już podczas uruchamiania laptopa często wskazują na problem sprzętowy w torze grafiki. Tor grafiki (cały łańcuch elementów odpowiedzialnych za przetworzenie i wyświetlenie obrazu) obejmuje układ graficzny, pamięć VRAM, zasilanie oraz połączenie z matrycą.
Jeżeli artefakty pojawiają się wyłącznie w jednej aplikacji, przyczyną może być sterownik grafiki. Sterownik (oprogramowanie umożliwiające systemowi komunikację z układem graficznym) może być uszkodzony, niezgodny albo nieprawidłowo zainstalowany. Nie można jednak wykluczyć usterki sprzętowej tylko dlatego, że problem występuje podczas pracy konkretnego programu.
Obraz zniekształcony tylko na ekranie laptopa może wskazywać na problem z matrycą, taśmą sygnałową albo złączem obrazu. Matryca (panel wyświetlający obraz) otrzymuje sygnał przez taśmę sygnałową, czyli elastyczne połączenie prowadzące dane z płyty głównej do ekranu. Jeżeli zakłócenia są widoczne także na zewnętrznym ekranie, bardziej prawdopodobny staje się problem w układzie graficznym lub pamięci VRAM.
Zawieszanie się laptopa podczas obciążenia graficznego może wynikać z przegrzania, błędów pamięci obrazu albo przeciążenia układu zasilania. Samo zawieszenie nie potwierdza jeszcze uszkodzenia „gniazda VRAM”. Potrzebne są testy pozwalające odróżnić awarię pamięci od problemu z chłodzeniem.
Brak obrazu przy jednoczesnym działaniu laptopa może być związany z uszkodzeniem układu graficznego, pamięci VRAM, matrycy, taśmy, podświetlenia albo ustawień wyjścia obrazu. Podświetlenie (źródło światła za panelem LCD, umożliwiające widoczność obrazu) może przestać działać niezależnie od pamięci graficznej.
Jak przebiega diagnoza Lenovo
Diagnoza rozpoczyna się od zebrania informacji o okolicznościach występowania problemu. Znaczenie ma to, czy zakłócenia pojawiają się po rozgrzaniu, podczas pracy na zasilaczu, po uruchomieniu wymagającej aplikacji, po czyszczeniu laptopa albo po wcześniejszej naprawie.
Następnie sprawdzany jest stan wizualny płyty głównej, układu chłodzenia i połączeń. Ocenia się obecność zabrudzeń, ślady przegrzania, odbarwienia laminatu, uszkodzenia mechaniczne oraz oznaki wcześniejszego lutowania. W razie potrzeby wykonywane są pomiary elektryczne. Pomiar elektryczny pozwala sprawdzić, czy zasilanie układu graficznego i pamięci VRAM ma właściwe wartości oraz czy nie występuje zwarcie (nieprawidłowe połączenie powodujące nadmierny przepływ prądu).
Sprawdzany jest również układ chłodzenia. Ocenia się pracę wentylatora, stan radiatora, drożność kanałów powietrznych oraz kontakt termiczny z układem. Termowizja (obserwacja rozkładu temperatury za pomocą kamery podczerwieni) może pomóc wykryć element nagrzewający się nietypowo albo miejsce, w którym ciepło nie jest prawidłowo odprowadzane.
Jeżeli laptop uruchamia się, wykonywane są testy obciążeniowe. Test obciążeniowy (kontrolowane zwiększenie wykorzystania układu graficznego) pozwala sprawdzić, czy błąd pojawia się przy określonej temperaturze lub poziomie obciążenia. Wyniki porównuje się z zachowaniem laptopa podczas pracy bez obciążenia.
W przypadku podejrzenia pamięci VRAM stosuje się testy pamięci obrazu. Ich zadaniem jest zapisywanie i odczytywanie danych w różnych obszarach pamięci oraz sprawdzanie, czy dane nie ulegają zmianie. Błędne odczyty mogą wskazywać na uszkodzoną kość, wadliwe połączenie lutowane albo problem z zasilaniem.
Po ustaleniu przyczyny dobierana jest metoda naprawy. Może obejmować naprawę pola lutowniczego, wymianę kości VRAM, ponowne wykonanie połączeń BGA albo naprawę elementów sekcji zasilania. Reballing BGA (usunięcie starych kulek lutowniczych i zastąpienie ich nowymi) może być uzasadniony tylko wtedy, gdy sam układ jest sprawny, a problem dotyczy jego połączenia z płytą.
Reflow BGA (kontrolowane podgrzanie istniejących połączeń lutowniczych w celu ich ponownego stopienia) nie jest uniwersalną naprawą. Może czasowo przywrócić kontakt, lecz nie usuwa uszkodzenia kości pamięci, oderwanego pola ani przyczyny przegrzewania. Dlatego decyzja o użyciu tej metody powinna wynikać z pomiarów i testów, a nie wyłącznie z samego objawu.
Dlaczego domowe podgrzewanie jest ryzykowne
Jednym z najczęstszych błędów jest podgrzewanie płyty głównej opalarką, suszarką albo innym źródłem gorącego powietrza. Taka metoda nie zapewnia kontroli temperatury ani równomiernego rozkładu ciepła. Może doprowadzić do przesunięcia elementów, uszkodzenia złączy, odklejenia warstw laminatu i pogorszenia stanu pól lutowniczych.
Ryzykowne jest również dociskanie układu graficznego lub pamięci podczas pracy laptopa. Docisk może chwilowo zmienić kontakt, ale nie naprawia połączenia. Dodatkowo może zwiększyć naprężenie płyty głównej i doprowadzić do uszkodzenia sąsiednich elementów.
Nieprawidłowe czyszczenie może pogorszyć chłodzenie. Zbyt duża ilość pasty termoprzewodzącej może działać jak warstwa izolująca zamiast poprawiać przewodzenie ciepła. Uszkodzenie termopadów (miękkich materiałów przewodzących ciepło między elementem a radiatorem) może spowodować utratę kontaktu termicznego pamięci VRAM lub elementów zasilania.
Nie należy także wielokrotnie uruchamiać laptopa z wyraźnymi artefaktami. Kolejne cykle nagrzewania i stygnięcia mogą zwiększać zakres uszkodzenia. Jeżeli na dysku znajdują się ważne dane, priorytetem powinno być ich zabezpieczenie, o ile laptop pozwala na stabilny odczyt.
Co można sprawdzić przed przekazaniem laptopa do diagnozy
Można zanotować, w którym momencie pojawiają się zakłócenia: podczas startu, po zalogowaniu do systemu, przy uruchomieniu aplikacji graficznej czy dopiero po dłuższej pracy. Warto również sprawdzić, czy problem występuje na zewnętrznym ekranie podłączonym przez odpowiednie złącze obrazu. Jeżeli laptop nie wyświetla obrazu, nie należy wielokrotnie przełączać wyjść obrazu bez obserwacji pozostałych objawów.
Można uruchomić system w trybie awaryjnym. Tryb awaryjny (ograniczony sposób uruchomienia systemu z podstawowymi sterownikami) pomaga ocenić, czy problem pojawia się także bez pełnego sterownika grafiki. Jeżeli artefakty występują już przed uruchomieniem systemu, na przykład w menu startowym, bardziej prawdopodobna jest usterka sprzętowa.
Można sprawdzić, czy wentylator pracuje i czy obudowa nie nagrzewa się nietypowo. Nie należy jednak samodzielnie otwierać laptopa, podgrzewać płyty, odrywać radiatora ani wymieniać elementów BGA bez odpowiedniego wyposażenia. Jeżeli konieczne jest zabezpieczenie danych, należy ograniczyć czas pracy laptopa do minimum.
Kiedy problem dotyczy czegoś innego
Nie każda awaria obrazu oznacza uszkodzenie pamięci VRAM. Migotanie zmieniające się przy poruszaniu pokrywą częściej wskazuje na taśmę sygnałową albo jej złącze. Jednolity czarny ekran przy widocznym obrazie po oświetleniu go latarką może oznaczać awarię podświetlenia, a nie problem z grafiką.
Jeżeli laptop działa prawidłowo w systemie, lecz jedna aplikacja zgłasza błąd, należy sprawdzić sterownik grafiki, ustawienia programu i zgodność używanego trybu renderowania. Renderowanie (tworzenie obrazu przez układ graficzny na podstawie danych programu) może być obsługiwane w różny sposób zależnie od aplikacji.
Spowolnienie, zawieszanie lub samoczynne wyłączanie bez artefaktów może wynikać z przegrzewania procesora, problemu z pamięcią operacyjną, dyskiem albo zasilaczem. Pamięć operacyjna RAM (pamięć używana przez system i uruchomione programy) pełni inną funkcję niż VRAM. Błąd jednej z nich może jednak powodować podobne objawy, dlatego rozdzielenie tych elementów jest częścią diagnozy.
Naprawa i zabezpieczenie po usunięciu usterki
Po naprawie sprawdzana jest stabilność obrazu w różnych warunkach pracy. Weryfikuje się uruchamianie systemu, działanie wyjścia obrazu, zachowanie podczas obciążenia oraz temperatury układu graficznego. Jeżeli przyczyną było chłodzenie, sama naprawa połączenia VRAM nie byłaby wystarczająca. Układ musi mieć zapewnione prawidłowe odprowadzanie ciepła.
W naprawach stosowane są wyłącznie nowe części, nigdy elementy używane ani odzyskane. Zakres naprawy zależy od wyniku pomiarów i stanu konkretnej płyty głównej Lenovo. Większość usterek udaje się usunąć, jednak końcowa ocena możliwości naprawy wymaga sprawdzenia urządzenia.
Na wykonaną naprawę może zostać udzielona gwarancja do 12 miesięcy. Jej zakres odnosi się do konkretnego zlecenia i zastosowanych części, dlatego powinien być określony w dokumentacji przekazanej po zakończeniu prac. W razie potrzeby na czas naprawy laptopa dostępny jest bezpłatny laptop zastępczy bez dodatkowych warunków.
Najczęstsze pytania
Czy „gniazdo VRAM” można po prostu wymienić?
W większości laptopów Lenovo nie jest to wymienne gniazdo, lecz lutowane połączenie kości pamięci z płytą główną. Naprawa może polegać na odbudowie pola lutowniczego, wymianie kości albo wykonaniu połączeń BGA.
Czy artefakty obrazu zawsze oznaczają uszkodzoną pamięć VRAM?
Nie. Podobne objawy mogą powodować układ graficzny, sterownik, sekcja zasilania, matryca, taśma sygnałowa albo przegrzewanie. Potwierdzenie wymaga testów i pomiarów.
Czy reballing BGA rozwiązuje każdy problem po przegrzaniu?
Nie. Reballing pomaga wtedy, gdy uszkodzone są połączenia lutownicze, a kość pozostaje sprawna. Jeżeli uszkodzona jest sama pamięć albo laminat, potrzebna jest inna metoda naprawy.
Czy można dalej korzystać z laptopa z kolorowymi kwadratami na ekranie?
Lepiej ograniczyć pracę do niezbędnego minimum. Dalsze nagrzewanie może pogłębić problem, a niestabilny laptop może utrudnić bezpieczne skopiowanie danych.
Czy po naprawie trzeba sprawdzić układ chłodzenia?
Tak. Jeżeli przegrzewanie było przyczyną uszkodzenia, kontrola wentylatora, radiatora, pasty termoprzewodzącej i termopadów jest ważną częścią przywrócenia stabilnego działania.
