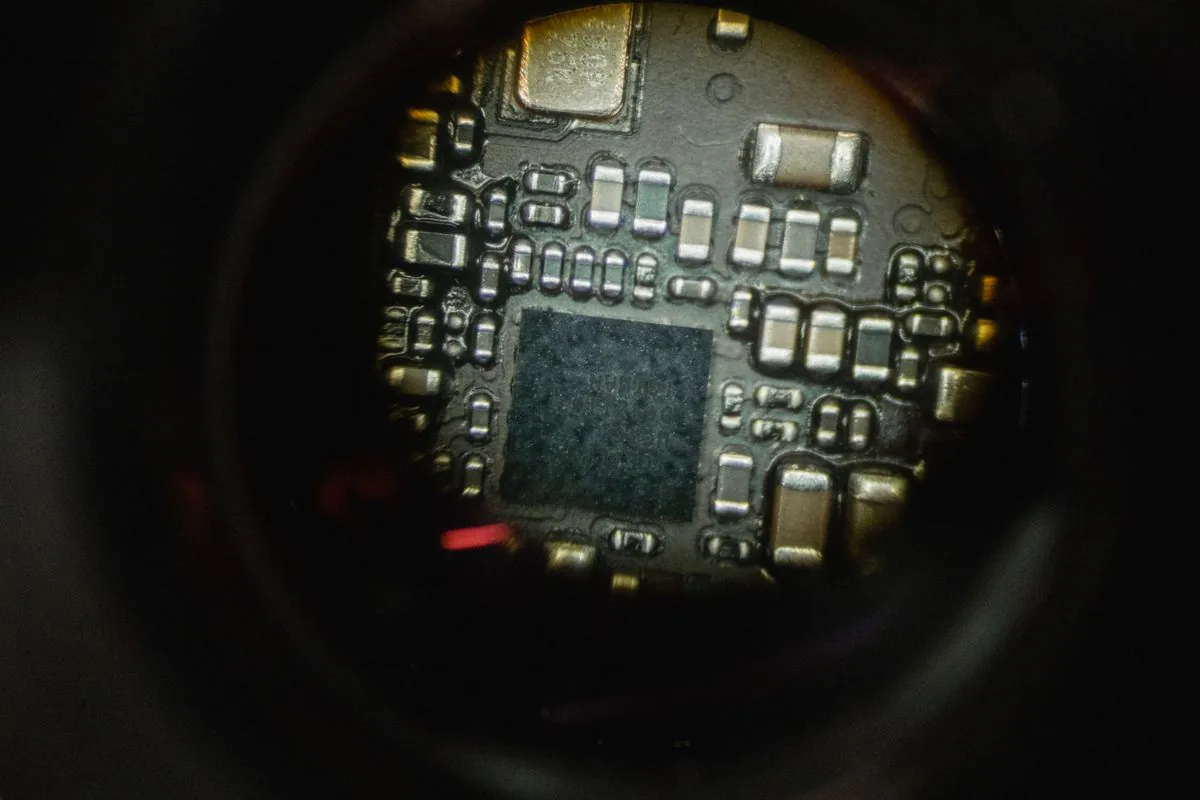

Naprawa układu graficznego na poziomie komponentu (BGA)

Awaria układu graficznego w laptopie Lenovo może objawiać się brakiem obrazu, kolorowymi kwadratami na ekranie, migotaniem obrazu albo wyłączaniem komputera podczas uruchamiania gry. W części przypadków przyczyną jest uszkodzenie samego układu graficznego, a w części problem z jego połączeniami z płytą główną. Naprawa układu graficznego na poziomie komponentu BGA wymaga rozróżnienia tych sytuacji, ponieważ samo podgrzanie płyty głównej nie jest równoznaczne z trwałą naprawą.

BGA, czyli Ball Grid Array, to sposób montażu układu elektronicznego, w którym połączenia są umieszczone pod obudową komponentu w postaci małych kulek lutowniczych. Układ graficzny GPU, czyli procesor odpowiedzialny za obliczanie i generowanie obrazu, jest w wielu laptopach Lenovo przylutowany bezpośrednio do płyty głównej właśnie w technologii BGA. Dlatego jego wymiana lub naprawa nie polega na odłączeniu zwykłej wtyczki.

Jak objawia się uszkodzenie grafiki BGA

Użytkownik może opisać problem prostymi słowami: laptop uruchamia się, ale ekran pozostaje czarny; obraz pojawia się dopiero po rozgrzaniu urządzenia; podczas pracy widoczne są pasy, migające punkty lub kolorowe prostokąty; komputer zawiesza się przy uruchamianiu gry; po chwili obciążenia ekran gaśnie, a laptop samoczynnie się wyłącza. Każdy z tych objawów może mieć związek z układem graficznym, ale nie przesądza jeszcze o jego uszkodzeniu.

Typowym objawem awarii GPU są artefakty graficzne, czyli nieprawidłowe elementy obrazu, których nie powinno być w wyświetlanej scenie. Mogą wyglądać jak kolorowe kwadraty, cienkie linie, szachownica, rozciągnięte fragmenty obrazu albo przypadkowe znaki widoczne już podczas uruchamiania laptopa. Jeżeli artefakty występują przed załadowaniem systemu operacyjnego, podejrzenie usterki sprzętowej jest większe, ponieważ sterownik graficzny nie został jeszcze uruchomiony.

Inny przebieg ma awaria, w której ekran jest prawidłowy podczas pracy biurowej, lecz obraz znika po uruchomieniu programu wymagającego większej mocy obliczeniowej. Wtedy układ graficzny pobiera więcej energii i wytwarza więcej ciepła. Jeżeli występuje problem z jego zasilaniem, chłodzeniem albo połączeniami BGA, usterka może ujawniać się dopiero pod obciążeniem.

Najczęstsze przyczyny problemu

Jedną z częstszych przyczyn jest zużycie połączeń lutowniczych pod układem graficznym. Wielokrotne nagrzewanie i stygnięcie płyty głównej powoduje rozszerzanie oraz kurczenie się różnych materiałów. Z czasem część połączeń może utracić prawidłowy kontakt elektryczny. Nie musi to oznaczać, że sam GPU jest zniszczony, ale niestabilne połączenie może powodować brak obrazu, zawieszanie się laptopa lub okresowe artefakty.

Drugą przyczyną bywa przegrzewanie. Układ chłodzenia, czyli zestaw elementów odprowadzających ciepło z podzespołów, może być zabrudzony albo nieprawidłowo dociskać do powierzchni GPU. Kurz ogranicza przepływ powietrza, a wyschnięta pasta termoprzewodząca, czyli materiał poprawiający przekazywanie ciepła z układu do radiatora, zwiększa temperaturę pracy. Długotrwałe działanie w podwyższonej temperaturze może uszkodzić zarówno sam układ, jak i jego połączenia z płytą.

Możliwa jest również awaria pamięci VRAM, czyli pamięci używanej przez układ graficzny do przechowywania danych obrazu i obliczeń. Uszkodzenie VRAM może powodować artefakty, błędy podczas uruchamiania aplikacji graficznych oraz zawieszanie się systemu. W takim przypadku wymiana lub poprawianie połączeń samego GPU może nie rozwiązać problemu.

Usterka może dotyczyć także sekcji zasilania grafiki. Sekcja zasilania to część płyty głównej, która przekształca i stabilizuje napięcie potrzebne do pracy podzespołów. Uszkodzony tranzystor MOSFET, czyli element elektroniczny sterujący przepływem prądu, cewka lub układ sterowania zasilaniem może sprawić, że GPU nie uruchomi się mimo prawidłowego stanu mechanicznych połączeń BGA.

Rzadziej przyczyną jest wewnętrzne uszkodzenie struktury półprzewodnikowej GPU. W takiej sytuacji układ może mieć prawidłowe połączenia z płytą główną, lecz nie wykonywać obliczeń poprawnie. Naprawa połączeń lutowniczych nie przywróci sprawności uszkodzonego wnętrza układu. Konieczna może być wtedy wymiana komponentu na zgodny z konkretną płytą główną Lenovo.

Różne warianty awarii obrazu

Brak obrazu nie zawsze oznacza awarię dedykowanego GPU, czyli oddzielnego układu graficznego przeznaczonego do bardziej wymagających obliczeń. W wybranych modelach Lenovo obraz może być generowany przez grafikę zintegrowaną, czyli część procesora współdzielącą zasoby z jednostką centralną. Jeżeli uszkodzeniu ulegnie grafika zintegrowana, objawy mogą dotyczyć całego uruchamiania komputera, ponieważ jest ona powiązana z podstawowym działaniem systemu wyświetlania.

Może wystąpić także sytuacja, w której obraz pojawia się na monitorze zewnętrznym, lecz nie jest widoczny na matrycy laptopa. Matryca LCD, czyli panel ciekłokrystaliczny wyświetlający obraz, może być sprawna, a problem może dotyczyć przewodu eDP. Przewód eDP to taśma przesyłająca sygnał obrazu między płytą główną a ekranem. W takim wariancie naprawa GPU BGA nie byłaby właściwym działaniem.

Inny wariant polega na pojawianiu się obrazu, ale z błędnymi kolorami lub niestabilną jasnością. Przyczyną może być uszkodzenie matrycy, taśmy obrazu, podświetlenia albo układu sterującego ekranem. Podświetlenie to źródło światła znajdujące się za panelem obrazu. Jeżeli ekran jest bardzo ciemny, lecz pod odpowiednim kątem widać zarys obrazu, podejrzenie może dotyczyć podświetlenia, a nie układu graficznego.

Występują też awarie zależne od temperatury. Laptop może uruchamiać się po całkowitym ostygnięciu, lecz przestawać działać po dłuższej pracy. Taki schemat pasuje do problemów z połączeniami BGA, ale może również wskazywać na wadliwy element zasilania, czujnik temperatury lub nieprawidłowe chłodzenie. Zależność czasowa jest wskazówką diagnostyczną, a nie samodzielnym potwierdzeniem przyczyny.

Jak przebiega diagnoza na poziomie komponentu

Diagnoza poprzedza naprawę. Najpierw sprawdzany jest sposób występowania objawu: czy brak obrazu pojawia się od razu, czy dopiero po rozgrzaniu, czy laptop reaguje na klawisze oraz czy problem występuje na każdym ekranie. Analizowany jest również stan obudowy, zawiasów, gniazd oraz śladów wcześniejszych ingerencji.

Następnie wykonywane są pomiary płyty głównej. Multimetr, czyli przyrząd do pomiaru napięcia, rezystancji i ciągłości połączeń, pomaga ocenić podstawowe obwody zasilania GPU. Sprawdzane są napięcia wejściowe i wyjściowe, zwarcia oraz reakcja układu na próbę uruchomienia. W razie potrzeby analizowany jest przebieg sygnałów sterujących, czyli elektrycznych informacji przekazywanych między układami.

Weryfikowane jest także chłodzenie. Sprawdza się stan radiatora, wentylatora, termopadów oraz pasty termoprzewodzącej. Termopad to elastyczny materiał przewodzący ciepło między komponentem a radiatorem. Nieprawidłowy docisk lub źle dobrany termopad może powodować nierównomierne odprowadzanie ciepła i prowadzić do powtarzania się objawów po naprawie.

Jeżeli pomiary wskazują na problem z połączeniami BGA, możliwe jest wykonanie reballingu BGA. Reballing BGA to usunięcie układu, oczyszczenie pól lutowniczych na płycie i przygotowanie nowych kulek lutowniczych przed ponownym montażem komponentu. Jest to proces bardziej rozbudowany niż samo miejscowe podgrzanie płyty.

Reflow, czyli ponowne stopienie istniejących połączeń lutowniczych bez pełnego demontażu układu, może czasami przynieść krótkotrwałą poprawę, ale nie zawsze usuwa źródło problemu. Jeżeli pod układem znajdują się uszkodzone kulki lutownicze, a sam komponent jest sprawny, trwałe rozwiązanie wymaga prawidłowego przygotowania powierzchni i kontroli procesu. Jeżeli natomiast uszkodzony jest GPU lub pamięć VRAM, konieczna jest wymiana wadliwego elementu.

Po wykonaniu naprawy sprawdzana jest stabilność pracy. Test obciążeniowy to kontrolowane zwiększenie wykorzystania podzespołów w celu sprawdzenia ich zachowania w warunkach zbliżonych do intensywnej pracy. Ocenia się obraz, temperatury, działanie sterownika graficznego i reakcję laptopa na dłuższą pracę. Wykonywane są także testy uruchamiania, wybudzania oraz przełączania trybów obrazu, jeżeli dany model Lenovo je obsługuje.

Błędy przy samodzielnych próbach naprawy

Najczęstszym błędem jest podgrzewanie płyty głównej opalarką, suszarką albo innym przypadkowym źródłem ciepła. Taka metoda nie zapewnia kontrolowanej temperatury ani równomiernego nagrzania. Może doprowadzić do odklejenia laminatu, przesunięcia drobnych elementów, uszkodzenia gniazd oraz przegrzania sąsiednich komponentów.

Ryzykowne jest również dociskanie układu graficznego podczas uruchamiania laptopa. Nacisk może chwilowo zmienić położenie wadliwego połączenia, ale może także pogłębić pęknięcia i uszkodzić płytę. Dodatkowo taki test utrudnia późniejszą ocenę pierwotnej przyczyny.

Nieprawidłowa wymiana pasty termoprzewodzącej także może pogorszyć sytuację. Zbyt gruba warstwa izoluje zamiast przewodzić ciepło, a niewłaściwy materiał może nie zapewnić odpowiedniego kontaktu. Zastąpienie termopadów przypadkowym materiałem może z kolei zmienić docisk radiatora i doprowadzić do nierównego przylegania.

Błędem jest także aktualizowanie BIOS-u, czyli podstawowego oprogramowania uruchamiającego płytę główną, bez rozpoznania przyczyny problemu. Aktualizacja może rozwiązać niektóre problemy programowe, ale nie naprawi przerwanego połączenia lutowniczego ani uszkodzonego GPU. Przerwanie procesu aktualizacji przy niestabilnym zasilaniu może dodatkowo uniemożliwić uruchomienie laptopa.

Co można sprawdzić przed przekazaniem laptopa

Bez otwierania obudowy można zanotować dokładny przebieg usterki. Warto sprawdzić, czy laptop wydaje dźwięki uruchamiania, czy reaguje na zmianę jasności ekranu oraz czy obraz pojawia się na innym sprawnym wyświetlaczu. Jeżeli dostępny jest monitor zewnętrzny, można użyć odpowiedniego przewodu i sprawdzić, czy sygnał obrazu jest przekazywany poza ekran laptopa.

Można również uruchomić laptop bez dodatkowych urządzeń podłączonych do portów USB i obserwować, czy objaw występuje także wtedy. Jeżeli system działa wystarczająco długo, warto zabezpieczyć ważne dane. Nie należy jednak instalować przypadkowych programów obiecujących naprawę GPU, dociskać obudowy ani wykonywać prób podgrzewania płyty.

Jeżeli problem pojawia się tylko po uruchomieniu konkretnej aplikacji, można zanotować jej nazwę i okoliczności występowania błędu. Takie informacje pomagają odróżnić awarię sprzętową od konfliktu sterownika graficznego lub ustawień programu.

Kiedy przyczyna leży gdzie indziej

Jeżeli laptop działa prawidłowo na monitorze zewnętrznym, a obraz znika wyłącznie na matrycy, w pierwszej kolejności sprawdzany powinien być ekran, przewód eDP lub jego złącze. Jeżeli obraz jest widoczny, ale ekran pozostaje ciemny, możliwy jest problem z podświetleniem. Jeżeli laptop uruchamia się bez obrazu, lecz świecą kontrolki i słychać pracę systemu, nie można automatycznie uznać, że uszkodzony jest GPU.

Problem może dotyczyć również sterownika graficznego. Sterownik to oprogramowanie umożliwiające systemowi komunikację z układem graficznym. Błąd sterownika może powodować migotanie, reset obrazu lub komunikat o odzyskaniu działania grafiki, ale zwykle nie wywołuje artefaktów widocznych już przed uruchomieniem systemu. Dlatego ważne jest ustalenie momentu, w którym pojawia się objaw.

Podobne zachowanie może powodować uszkodzenie pamięci operacyjnej RAM, czyli pamięci roboczej komputera, albo problem z zasilaczem. Laptop może wtedy zawieszać się, restartować lub nie przechodzić procedury startowej, mimo że układ graficzny jest sprawny. Diagnostyka komponentowa ma właśnie ustalić, który obwód faktycznie odpowiada za problem.

Najczęstsze pytania dotyczące naprawy BGA

Czy każdy brak obrazu oznacza uszkodzony układ graficzny?
Nie. Przyczyną może być matryca, przewód obrazu, podświetlenie, zasilanie, pamięć RAM, sterownik albo inny element płyty głównej. Odpowiedź wymaga pomiarów i odtworzenia objawu.

Czy reballing zawsze naprawia GPU?
Nie. Reballing usuwa problem z połączeniami BGA, ale nie naprawia wewnętrznego uszkodzenia GPU ani awarii pamięci VRAM. Przed podjęciem decyzji trzeba ustalić, czy komponent jest sprawny.

Czy samo podgrzanie układu jest trwałą naprawą?
Nie można tego uznać za trwałą metodę bez potwierdzenia przyczyny. Podgrzanie może czasowo zmienić kontakt lutowniczy, ale nie usuwa uszkodzonych połączeń, wadliwego zasilania ani uszkodzenia struktury układu.

Czy po naprawie wymieniane są używane komponenty?
Do napraw stosowane są wyłącznie nowe części, nigdy elementy używane ani odzyskane z innych urządzeń.

Czy na naprawę udzielana jest gwarancja?
Naprawa może być objęta gwarancją do 12 miesięcy. Zakres gwarancji zależy od wykonanej usługi i zastosowanych elementów, dlatego jest określany indywidualnie przy podsumowaniu naprawy.

Naprawa układu graficznego Lenovo na poziomie komponentu BGA ma sens wtedy, gdy diagnoza potwierdzi problem możliwy do usunięcia na płycie głównej. Prawidłowe rozpoznanie różnicy między uszkodzonym GPU, połączeniami lutowniczymi, zasilaniem, pamięcią VRAM i układem wyświetlania pozwala dobrać właściwe działanie oraz ograniczyć ryzyko naprawy niewłaściwego elementu.
