Naprawa złącza zasilania karty graficznej na płycie głównej

Uszkodzenie złącza zasilania karty graficznej na płycie głównej laptopa Lenovo może objawiać się pozornie niezwiązanymi problemami z obrazem, wydajnością albo uruchamianiem urządzenia. Laptop może działać przy prostych zadaniach, a wyłączać się podczas uruchamiania gry, programu graficznego lub odtwarzania materiału w wysokiej rozdzielczości. Czasem pojawia się czarny ekran, migotanie obrazu albo komunikat o błędzie sterownika karty graficznej.

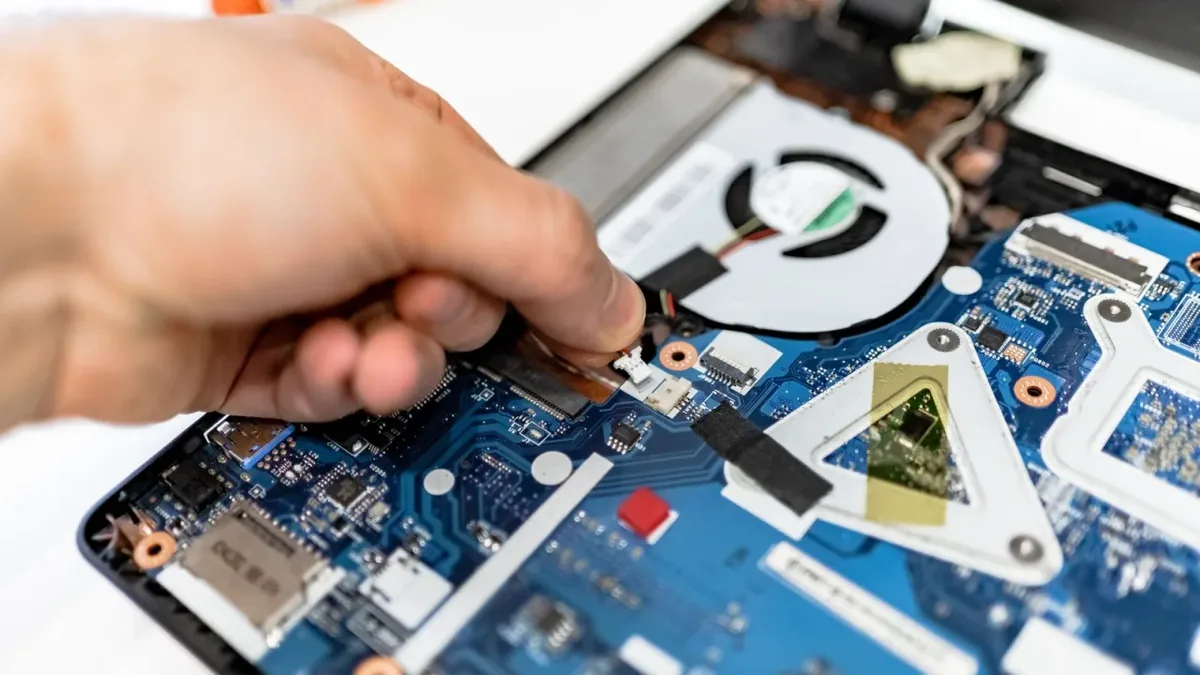

Złącze zasilania karty graficznej to gniazdo lub zestaw pól lutowniczych na płycie głównej, przez które energia elektryczna trafia do układu graficznego albo jego wydzielonej sekcji zasilającej. W zależności od konstrukcji Lenovo może ono mieć postać niewielkiego gniazda przewodowego, punktów kontaktowych lub elementu współpracującego z układem zasilania umieszczonym bezpośrednio na płycie. Naprawa wymaga ustalenia, który element faktycznie uległ uszkodzeniu.

Jak objawia się problem ze złączem zasilania grafiki

Najczęstszy opis brzmi: „laptop Lenovo uruchamia się, ale po chwili znika obraz” albo „obraz jest, dopóki nie włączy się coś bardziej wymagającego”. Takie zachowanie może wskazywać na niestabilne zasilanie układu graficznego, lecz nie przesądza jeszcze o uszkodzeniu samego złącza.

Przy mechanicznym uszkodzeniu złącza ekran może pozostawać czarny od momentu włączenia laptopa. Wentylator może się obracać, diody mogą świecić, a system może próbować się uruchomić bez prawidłowego wyświetlania obrazu. W innych przypadkach obraz pojawia się i znika po poruszeniu obudową, zmianie kąta otwarcia pokrywy albo naciśnięciu miejsca w pobliżu gniazda.

Możliwe jest także samoczynne przełączanie między układem graficznym zintegrowanym z procesorem a dodatkowym układem graficznym. Układ zintegrowany jest częścią procesora i korzysta zwykle z pamięci operacyjnej, natomiast dodatkowy układ graficzny jest osobnym komponentem przeznaczonym do bardziej wymagających obliczeń obrazu. Jeśli zasilanie dodatkowego układu jest przerywane, system może przechodzić w tryb awaryjny, zgłaszać błąd sterownika lub ograniczać wydajność.

Możliwe przyczyny i ich rozróżnienie

Najczęstszą przyczyną jest pęknięcie lutu przy złączu. Lut to metalowe połączenie elektryczne i mechaniczne między elementem a płytą główną. Wielokrotne naprężenia obudowy, nacisk na przewód, uderzenie albo odkształcenie płyty mogą spowodować mikropęknięcia. Z zewnątrz złącze może wyglądać poprawnie, ale pod obciążeniem elektrycznym kontakt staje się niestabilny.

Drugą przyczyną bywa wyrwanie gniazda z fragmentem pól lutowniczych. Pole lutownicze to metalowy obszar na laminacie płyty głównej, do którego przylutowuje się wyprowadzenie elementu. Gdy gniazdo zostanie szarpnięte, może dojść nie tylko do jego odłączenia, ale także do uszkodzenia ścieżek prowadzących zasilanie i masę.

Kolejnym źródłem problemu jest nadpalenie styków. Styk to przewodząca część złącza, która przekazuje napięcie lub sygnał. Luźne połączenie zwiększa opór elektryczny, a zwiększony opór może powodować miejscowe nagrzewanie. W efekcie plastik obudowy może się odkształcić, a metalowe powierzchnie mogą ściemnieć lub stracić właściwy kontakt.

Uszkodzenie przewodu albo wtyczki również może być mylone z awarią złącza na płycie. Przewód doprowadzający energię może mieć przerwę wewnątrz izolacji, a wtyczka może być pęknięta lub zdeformowana. W takiej sytuacji wymiana albo naprawa samego gniazda nie usunie przyczyny.

Problem może dotyczyć również sekcji zasilania układu graficznego. Sekcja zasilania to zestaw elementów, które przekształcają i stabilizują napięcie potrzebne do pracy układu. Należą do niej między innymi tranzystory, cewki i kondensatory. Jeżeli złącze jest sprawne, ale któryś z tych elementów ma zwarcie lub przerwę, objawy mogą wyglądać podobnie.

Rzadziej przyczyną jest uszkodzenie samego układu graficznego albo jego połączeń z płytą główną. Układ BGA to komponent z wieloma punktami lutowniczymi umieszczonymi pod obudową. Reballing BGA oznacza odtworzenie całej struktury kul lutowniczych pod takim układem, ale tej procedury nie wykonuje się automatycznie przy każdym problemie z obrazem. Najpierw trzeba potwierdzić, że usterka rzeczywiście dotyczy połączeń układu, a nie zasilania.

Warianty uszkodzenia złącza

W pierwszym wariancie laptop działa prawidłowo bez obciążenia, lecz wyłącza się po uruchomieniu aplikacji korzystającej z dodatkowej grafiki. Wtedy zwiększa się pobór energii i ujawnia się niestabilny kontakt albo przeciążona sekcja zasilania. Warto sprawdzić, czy problem występuje tylko przy pracy na zasilaczu, tylko na akumulatorze, czy w obu sytuacjach.

W drugim wariancie obraz pojawia się dopiero po kilku próbach uruchomienia. Może to oznaczać połączenie o podwyższonej rezystancji, czyli oporze utrudniającym przepływ prądu. Nie należy jednak zakładać, że każda przerwa w uruchamianiu jest winą złącza. Podobne objawy wywołują problemy z pamięcią operacyjną, układem wyświetlania lub oprogramowaniem układowym.

W trzecim wariancie obudowa albo gniazdo nagrzewa się bardziej niż wcześniej, pojawia się zapach przegrzanego tworzywa lub widoczne ślady przebarwienia. Taki objaw może wskazywać na lokalne przegrzewanie styku albo zwarcie. Dalsze obciążanie laptopa może powiększyć uszkodzenie, dlatego diagnoza powinna poprzedzać kolejne próby pracy.

W czwartym wariancie problem występuje po naprawie obudowy, wymianie chłodzenia albo czyszczeniu laptopa. Przyczyną może być nieprawidłowo ułożony przewód, brak właściwego mocowania lub nacisk wywierany na gniazdo. W takim przypadku ważna jest kontrola mechaniczna, a nie tylko pomiar elektryczny.

Jak przebiega diagnoza i naprawa

Diagnoza rozpoczyna się od zebrania informacji o sytuacji, w której występuje problem. Sprawdza się sposób uruchamiania laptopa, zachowanie obrazu, reakcję na obciążenie, działanie na różnych źródłach zasilania oraz ewentualne wcześniejsze ingerencje. Pozwala to ustalić, czy objaw jest powtarzalny i czy wiąże się z konkretnym trybem pracy.

Następnie wykonywane są oględziny płyty głównej. Płyta główna to główny obwód drukowany laptopa, który łączy procesor, układ graficzny, pamięć, złącza i układy zasilające. Kontrola obejmuje stan gniazda, wtyczki, przewodu, pól lutowniczych, ścieżek oraz elementów znajdujących się w pobliżu.

Wykonuje się pomiary elektryczne. Multimetr to przyrząd pomiarowy pozwalający sprawdzić między innymi ciągłość połączeń, obecność zwarcia i wartości napięcia. Pomiar ciągłości pokazuje, czy prąd może przejść daną ścieżką. Pomiar zwarcia pomaga ustalić, czy dwie części obwodu nie zostały połączone w sposób nieprawidłowy.

W razie potrzeby analizuje się przebieg zasilania podczas uruchamiania i obciążenia. Oscyloskop jest urządzeniem pokazującym zmiany napięcia w czasie. Dzięki niemu można wykryć tętnienia, czyli niepożądane wahania napięcia, których zwykły pomiar stały może nie ujawnić.

Jeżeli złącze jest tylko poluzowane, możliwe jest jego ponowne przylutowanie po oczyszczeniu i przygotowaniu powierzchni. Gdy gniazdo jest uszkodzone, wykonuje się jego wymianę na odpowiedni element. Jeśli uszkodzone są pola lutownicze lub ścieżki, potrzebna może być odbudowa połączeń. Mikrolutowanie to precyzyjne lutowanie małych elementów i ścieżek przy użyciu powiększenia oraz kontrolowanej temperatury.

Po naprawie sprawdza się stabilność elektryczną, poprawność obrazu, działanie układu graficznego i zachowanie laptopa pod obciążeniem. Weryfikuje się także temperatury. Termowizja to obserwacja rozkładu ciepła za pomocą kamery termicznej, która może wskazać miejsce nadmiernego nagrzewania. Zakres prac wynika z wyniku diagnozy, a wycena jest indywidualna.

Dlaczego naprawa domowa często pogarsza usterkę

Popularnym błędem jest dociskanie wtyczki lub podkładanie materiału pod przewód. Takie działanie może chwilowo przywrócić kontakt, ale jednocześnie zwiększa nacisk na uszkodzone pole lutownicze. Pęknięcie może się powiększyć, a naprawa może objąć większy obszar płyty.

Ryzykowne jest także lutowanie bez rozpoznania wyprowadzeń. Złącze może mieć osobne styki zasilania, masy i sygnałów sterujących. Zwarcie między nimi może uszkodzić tranzystory, układ ładowania albo sam układ graficzny.

Nieprawidłowa temperatura grota lutownicy może odkleić ścieżki od laminatu. Zbyt duża ilość cyny może połączyć sąsiednie pola, natomiast zbyt mała ilość nie zapewni odpowiedniej wytrzymałości mechanicznej. Zwykła lutownica użyta bez kontroli temperatury i powiększenia nie daje pewności wykonania trwałego połączenia.

Nie należy również zastępować elementu przypadkowym gniazdem o podobnym wyglądzie. Różnice w rozstawie styków, obciążalności prądowej i sposobie mocowania mogą doprowadzić do kolejnego uszkodzenia. Stosowane są wyłącznie nowe części, nigdy elementy używane ani odzyskane.

Co można sprawdzić przed przekazaniem laptopa do diagnozy

Można zanotować, kiedy dokładnie pojawia się problem: podczas startu, po rozgrzaniu, przy uruchamianiu gry, po poruszeniu przewodem albo po zamknięciu pokrywy. Przydatne jest także sprawdzenie, czy obraz pojawia się na ekranie laptopa i na zewnętrznym wyświetlaczu, o ile urządzenie ma odpowiednie wyjście obrazu. Taki test pomaga odróżnić problem z generowaniem obrazu od problemu z samym panelem.

Można sprawdzić, czy system rozpoznaje układ graficzny i czy w menedżerze urządzeń pojawia się komunikat o błędzie. Menedżer urządzeń to część systemu operacyjnego pokazująca wykryte komponenty sprzętowe i ich stan. Informację należy traktować pomocniczo, ponieważ brak układu na liście może wynikać zarówno z awarii sprzętowej, jak i z problemu sterownika.

Nie należy uruchamiać wielokrotnie wymagających programów, jeśli laptop wyłącza się, mocno się nagrzewa albo wydaje zapach przegrzanych elementów. Nie powinno się także poruszać przewodem w celu wymuszenia działania. Bezpieczniej jest zapisać obserwacje i przekazać urządzenie do oceny technicznej.

Kiedy przyczyna leży gdzie indziej

Czarny ekran nie zawsze oznacza problem z zasilaniem grafiki. Uszkodzenie matrycy, czyli panelu wyświetlającego obraz, może dawać podobny efekt, zwłaszcza gdy obraz jest widoczny na zewnętrznym wyświetlaczu. Taśma matrycy, czyli elastyczny przewód łączący ekran z płytą główną, może mieć przerwę ujawniającą się przy zmianie kąta pokrywy.

Migotanie obrazu może wynikać ze sterownika. Sterownik to oprogramowanie, które pozwala systemowi operacyjnemu komunikować się z układem graficznym. Jeżeli problem pojawia się po aktualizacji systemu i nie towarzyszy mu nagrzewanie ani samoczynne wyłączanie, warto uwzględnić przyczynę programową.

Artefakty, czyli przypadkowe paski, kwadraty lub zniekształcenia obrazu, mogą wskazywać na pamięć graficzną albo przegrzewanie układu. Błąd zasilania jest bardziej prawdopodobny wtedy, gdy objawy zależą od obciążenia i jednocześnie występują zaniki zasilania, resetowanie laptopa lub lokalne nagrzewanie złącza.

Brak obrazu przy jednoczesnym prawidłowym działaniu systemu może dotyczyć ustawień wyświetlania, przewodu ekranu albo samej matrycy. Diagnoza pozwala rozdzielić te przypadki i uniknąć wymiany sprawnego złącza.

Najczęstsze pytania

Czy uszkodzone złącze zawsze wymaga wymiany?

Nie. Jeżeli gniazdo jest mechanicznie całe, a problem dotyczy pękniętego lutu, wystarczające może być odtworzenie połączenia. Ostateczna decyzja zależy od stanu styków, pól lutowniczych i ścieżek.

Czy można korzystać z laptopa z niestabilnym zasilaniem grafiki?

Nie jest to zalecane. Przerywany kontakt może powodować iskrzenie, nagrzewanie albo przeciążenie kolejnych elementów sekcji zasilania. Do czasu diagnozy lepiej ograniczyć pracę urządzenia.

Czy naprawa złącza oznacza naprawę całej karty graficznej?

Nie. Złącze i układ graficzny to różne części obwodu. Naprawa może ograniczyć się do gniazda, przewodu, pól lutowniczych albo ścieżek, jeśli sam układ graficzny działa prawidłowo.

Czy na naprawę udzielana jest gwarancja?

Warunki zależą od zakresu wykonanych prac i zastosowanych części. Na naprawę może zostać udzielona gwarancja do 12 miesięcy, zgodnie z ustaleniami przekazanymi po diagnozie.

Czy na czas naprawy można otrzymać laptop zastępczy?

Laptop zastępczy z systemem Windows jest dostępny bezpłatnie na czas naprawy laptopa, bez dodatkowych warunków.
