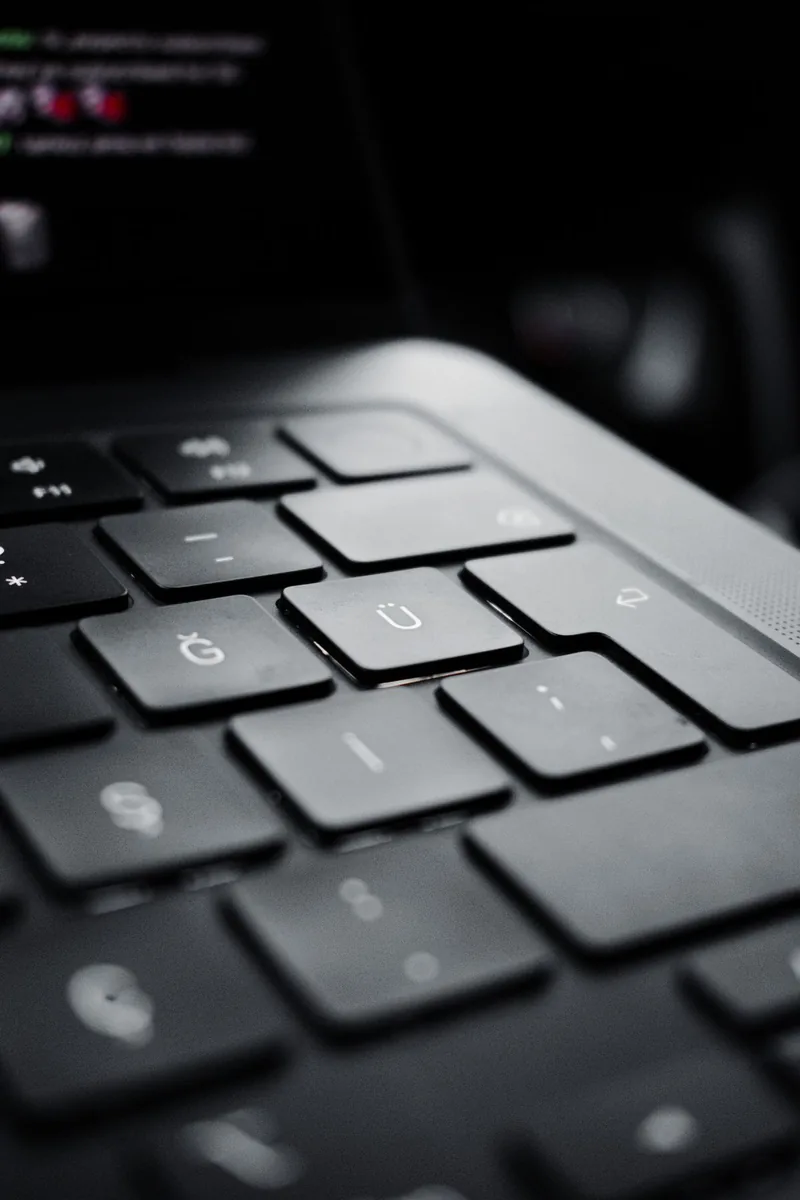

Wymiana pojedynczej klapki (keycap) w klawiaturze ThinkPad

Pojedyncza klapka w klawiaturze ThinkPad odpadła albo pękła

Wymiana pojedynczej klapki, określanej także jako keycap, jest potrzebna wtedy, gdy jeden klawisz w laptopie ThinkPad odpadł, pękł, zacina się albo nie daje się ponownie prawidłowo zamocować. Klapka to widoczny element naciskany palcem. Nie jest ona całą klawiaturą, lecz tylko jej górną częścią. Pod klapką znajdują się jeszcze mechanizm nożycowy, gumowa kopułka oraz element elektryczny odpowiedzialny za przekazanie naciśnięcia do płyty klawiatury.

Objaw może wyglądać niewinnie. Brak jednej klapki utrudnia jednak pisanie, może powodować przypadkowe naciskanie sąsiednich elementów, a odsłonięty mechanizm jest bardziej narażony na zabrudzenia i uszkodzenia. W przypadku laptopów ThinkPad znaczenie ma dokładne dopasowanie części do konkretnej klawiatury. Nawet w obrębie jednej serii mogą występować różne układy, rodzaje mocowań, wersje językowe oraz odmienne kształty klawiszy.

Dlaczego keycap w ThinkPadzie przestaje działać

Najczęstszą przyczyną jest mechaniczne wyrwanie klapki podczas czyszczenia, przenoszenia laptopa albo zaczepienia o element odzieży. Klapka może odłączyć się od mechanizmu nożycowego, gdy nacisk zostanie przyłożony pod kątem. Jeżeli zaczepy nie są złamane, możliwe bywa ponowne osadzenie tego samego elementu.

Drugą przyczyną jest pęknięcie plastikowych uchwytów. Od spodu klapki znajdują się niewielkie punkty mocujące, które łączą ją z mechanizmem. Po ich uszkodzeniu klawisz może pozornie trzymać się na miejscu, ale będzie się przechylał, odpadał albo reagował nierówno.

Kolejny problem stanowi uszkodzenie mechanizmu nożycowego. Mechanizm nożycowy to niewielka, krzyżowo połączona konstrukcja z tworzywa, która prowadzi ruch klapki pionowo i stabilizuje ją podczas naciskania. Złamanie jednego z jego ramion może spowodować, że klawisz zapada się tylko z jednej strony, pozostaje wciśnięty lub nie wraca do pierwotnego położenia.

Zdarza się także, że pod klapką znajduje się zabrudzenie. Okruchy, kurz lub zaschnięta ciecz mogą ograniczać ruch mechanizmu. Wtedy nie zawsze potrzebna jest wymiana klapki. Czasami konieczne jest oczyszczenie miejsca pod klawiszem, ale sposób wykonania tej czynności zależy od stanu elementów i rodzaju zastosowanej klawiatury.

Rzadziej przyczyną objawu jest uszkodzenie gumowej kopułki albo samej matrycy klawiatury. Gumowa kopułka jest elastycznym elementem, który po naciśnięciu przekazuje siłę do warstwy stykowej. Matryca klawiatury to układ ścieżek elektrycznych wykrywających konkretne naciśnięcia. Jeżeli klapka wygląda prawidłowo, ale litera nadal się nie pojawia, problem może dotyczyć części znajdujących się głębiej, a nie samego keycapa.

Różne warianty uszkodzenia pojedynczego klawisza

Najprostszy wariant występuje wtedy, gdy klapka odpadła w całości, a mechanizm pod nią nie jest uszkodzony. W takim przypadku należy sprawdzić, czy uchwyty klapki i punkty mocujące mechanizmu są kompletne. Samo dociśnięcie elementu może wystarczyć tylko wtedy, gdy wszystkie zaczepy znajdują się na właściwych miejscach.

Inaczej wygląda sytuacja, gdy klapka jest obecna, ale chwieje się na boki. Taki objaw zwykle wskazuje na częściowo złamane mocowanie albo deformację mechanizmu nożycowego. Klawisz może jeszcze działać, lecz jego dalsze używanie może pogłębiać uszkodzenie.

Jeżeli klawisz zapada się bez wyraźnego oporu, mogła zostać uszkodzona gumowa kopułka lub prowadzenie mechanizmu. Z kolei klawisz, który pozostaje wciśnięty, może być zablokowany przez zabrudzenie, przesunięty element albo odkształcone mocowanie.

Osobną kategorię stanowią długie klawisze, takie jak spacja, Enter, Backspace lub Shift. Często mają one stabilizator, czyli dodatkowy drut albo układ prowadnic rozkładający nacisk na większej długości klawisza. Wymiana ich klapki wymaga sprawdzenia nie tylko centralnego mocowania, ale także punktów stabilizatora. Nieprawidłowe założenie może powodować nierówny ruch i odgłosy tarcia.

Może również wystąpić uszkodzenie powierzchni klapki bez problemu z działaniem. Wytarty lub pęknięty nadruk nie zawsze oznacza awarię elektryczną. Wymiana może dotyczyć wyłącznie elementu zewnętrznego, pod warunkiem że mechanizm i styk klawiatury są sprawne.

Jak przebiega diagnoza i wymiana keycapa

Diagnoza poprzedza naprawę. Najpierw identyfikowany jest model laptopa ThinkPad oraz typ zastosowanej klawiatury. Numer modelu może znajdować się na obudowie, w ustawieniach systemowych albo na etykiecie urządzenia. Samo określenie „ThinkPad” nie wystarcza do bezpiecznego dobrania części, ponieważ różne generacje i warianty mogą mieć inne mocowania.

Następnie oceniany jest stan klapki, mechanizmu nożycowego, gumowej kopułki i pola stykowego. Sprawdzane jest, czy pod klawiszem nie ma śladów cieczy, zabrudzeń, pękniętych prowadnic lub odkształceń. W razie potrzeby wykonywany jest test klawiatury, czyli sprawdzenie, czy naciśnięcie jest prawidłowo wykrywane przez system operacyjny.

Jeżeli uszkodzona jest wyłącznie klapka, dobierany jest zgodny keycap. Część musi pasować do kształtu mechanizmu, układu klawiatury oraz funkcji danego klawisza. Przy klawiszach z nadrukiem uwzględnia się także oznaczenie i jego położenie. Stosowane są wyłącznie nowe części, nigdy elementy używane ani odzyskane.

Przed zamocowaniem usuwane są luźne zanieczyszczenia, o ile ich obecność nie wskazuje na głębsze zalanie lub uszkodzenie klawiatury. Mechanizm nie powinien być smarowany przypadkowymi preparatami, ponieważ tłusta warstwa może zatrzymywać kurz i zmienić sposób działania prowadnic.

Nowa klapka jest osadzana zgodnie z konstrukcją danego klawisza. W przypadku długich elementów najpierw kontroluje się stabilizator, a następnie sprawdza równomierność nacisku. Po montażu wykonywany jest test mechaniczny: klawisz powinien poruszać się pionowo, wracać do położenia wyjściowego i nie ocierać o sąsiednie klawisze. Wykonywany jest również test funkcjonalny, który pozwala ustalić, czy naciśnięcie jest rejestrowane.

Jeżeli okaże się, że uszkodzona jest nie tylko klapka, przedstawiany jest zakres dalszej naprawy i indywidualna wycena. W niektórych przypadkach wymiana samego keycapa nie przywróci prawidłowej pracy, ponieważ problem znajduje się w mechanizmie lub całej klawiaturze.

Błędy popełniane przy samodzielnym montażu

Najczęstszy błąd polega na wciskaniu klapki na siłę. Jeżeli element nie trafia w prowadnice, duży nacisk może połamać mechanizm nożycowy albo wyrwać mocowanie z podstawy klawiatury. Klapka powinna zostać ustawiona zgodnie z punktami zaczepienia, a nie dociskana przypadkowo w dowolnym miejscu.

Drugim błędem jest podważanie klawisza metalowym narzędziem. Ostry przedmiot może zarysować obudowę, przeciąć cienkie elementy mechanizmu lub uszkodzić warstwę klawiatury. Trudność zwiększa się przy małych zatrzaskach, których nie widać bez odpowiedniego oświetlenia.

Nieprawidłowe jest także kupowanie pierwszej klapki opisanej jako pasująca do serii ThinkPad. Zgodność nazwy serii nie gwarantuje zgodności konstrukcyjnej. Różnice mogą dotyczyć między innymi mocowania, wysokości profilu, wersji językowej i obecności stabilizatora.

Nie powinno się przyklejać klapki klejem. Klej może unieruchomić mechanizm, wniknąć w pole stykowe i utrudnić późniejszą naprawę. Taka próba często zamienia prostą wymianę elementu zewnętrznego w konieczność wymiany większej części klawiatury.

Ryzykowne jest również czyszczenie zalanego miejsca bez ustalenia, dokąd dostała się ciecz. Woda, napój lub inna substancja mogą pozostawić osad i powodować korozję, czyli stopniowe niszczenie metalowych ścieżek oraz styków. Samo wytarcie powierzchni klapki nie usuwa takiego zagrożenia.

Co można sprawdzić przed przekazaniem laptopa do naprawy

Można zebrać odłączoną klapkę i wszystkie widoczne elementy, które wypadły spod niej. Nie należy ich wyrzucać, ponieważ nawet uszkodzona część pomaga rozpoznać konstrukcję mocowania. Warto także zanotować, czy klawisz przestał działać po upadku, czyszczeniu, zalaniu lub zwykłym użytkowaniu.

Można delikatnie sprawdzić, czy po naciśnięciu odsłoniętego miejsca komputer rejestruje znak. Test należy wykonywać bez używania ostrych narzędzi i bez silnego nacisku. Brak reakcji może oznaczać usterkę głębszą niż uszkodzenie klapki.

Przydatne jest wykonanie zdjęcia klawiatury oraz odłożenie laptopa w taki sposób, aby nie naciskać przypadkowo odsłoniętego mechanizmu. Nie należy odrywać pozostałych elementów, prostować plastikowych prowadnic, stosować kleju ani wlewać środków czyszczących pod klawisz.

Jeżeli doszło do kontaktu z cieczą, laptop powinien zostać wyłączony, odłączony od zasilacza i zabezpieczony przed dalszym uruchamianiem. Ponowne włączanie może doprowadzić do zwarcia, czyli nieprawidłowego przepływu prądu między ścieżkami elektrycznymi. W takiej sytuacji znaczenie ma ocena całej klawiatury i miejsc, do których ciecz mogła się przedostać.

Kiedy problem nie dotyczy samej klapki

Jeżeli klawisz jest mechanicznie stabilny, ma prawidłowy skok, ale nie wpisuje znaku, wymiana keycapa prawdopodobnie nie rozwiąże problemu. Przyczyną może być uszkodzenie pola stykowego, przewodu klawiatury albo konfiguracji systemowej. Przewód klawiatury, nazywany taśmą sygnałową, łączy moduł klawiatury z płytą główną laptopa.

Jeżeli nie działa kilka sąsiednich klawiszy, bardziej prawdopodobna jest usterka fragmentu matrycy klawiatury, zabrudzenie po zalaniu lub problem z połączeniem całego modułu. Pojedyncza złamana klapka nie wyjaśnia zwykle grupy niedziałających przycisków.

Gdy klawisz działa tylko po mocnym naciśnięciu, nie musi to oznaczać źle założonej klapki. Możliwe są zabrudzenia, zużycie gumowej kopułki albo uszkodzenie styku. Z kolei samoczynne wpisywanie znaków może wskazywać na zwarcie, wilgoć lub błąd elektroniki klawiatury, a nie na brak keycapa.

Najczęstsze pytania dotyczące wymiany pojedynczej klapki

Czy można wymienić tylko klapkę, bez wymiany całej klawiatury?

Tak, jeżeli mechanizm nożycowy, gumowa kopułka i pole stykowe są sprawne. Ostateczna decyzja zależy od oględzin mocowań oraz zgodności dostępnej części z konkretnym wariantem laptopa ThinkPad.

Czy odpadniętą klapkę można założyć ponownie?

Czasami tak. Jest to możliwe wtedy, gdy nie są pęknięte zaczepy, prowadnice ani mechanizm stabilizujący. Samo dociśnięcie bez wcześniejszego sprawdzenia może jednak spowodować dodatkowe uszkodzenia.

Czy wymiana klapki przywróci działanie klawisza?

Tylko wtedy, gdy źródłem problemu jest element mechaniczny. Jeśli naciśnięcie nie jest wykrywane elektrycznie, potrzebna jest szersza diagnoza klawiatury.

Czy można dobrać keycap wyłącznie po nazwie serii ThinkPad?

Nie. Należy uwzględnić dokładny model, generację, rodzaj mocowania, układ klawiatury i typ klawisza. W przeciwnym razie część może nie zatrzasnąć się prawidłowo albo może mieć inny profil.

Jakie części są stosowane przy naprawie?

Do naprawy wykorzystywane są wyłącznie nowe części, nigdy używane ani pochodzące z odzysku. Zakres prac i wycena są ustalane indywidualnie po ocenie stanu klawisza oraz elementów znajdujących się pod nim.

Wymiana pojedynczej klapki w klawiaturze ThinkPad jest niewielką naprawą tylko wtedy, gdy uszkodzenie rzeczywiście ogranicza się do keycapa. Prawidłowa ocena mechanizmu i styków pozwala uniknąć nietrafionego zakupu części oraz pogłębienia awarii. Niezależny serwis specjalizujący się w laptopach Lenovo wykonuje takie prace z uwzględnieniem konstrukcji konkretnego urządzenia. Na naprawę może zostać udzielona gwarancja do 12 miesięcy, zgodnie z zakresem wykonanych czynności.
